大学物理实验——锂离子电池1-电极制备

1. 实验目的

(1)了解锂离子电池电极的构成
(2)了解锂离子电池电极的充放电机理
(3)掌握锂离子电池电极制备的关键技术

2. 实验器材

鼓风干燥箱
真空干燥箱
电子天平
电极材料

3. 实验原理

锂离子电池是指正负极为Li+嵌入化合物的二次电池。正极通常采用过渡金属氧化物LiCoO2、LiNiO2、LiMn2O4或LiFePO4等高氧化还原电势的材料，负极采用石墨、碳、或者Li4Ti5O12、LiTi2(PO4)3等氧化还原电势较低的材料。电解质为可分为有机电解质和水相电解质两类,有机电解质以LiPF6、LiAsF6或LiClO4等锂盐,混合碳酸酯作为溶剂;水相以硫酸锂、硝酸锂、LiOH溶液作为电解质。充放电过程中，Li+在正负极之间往返嵌入或脱出，被形象地称为“摇椅式”电池。

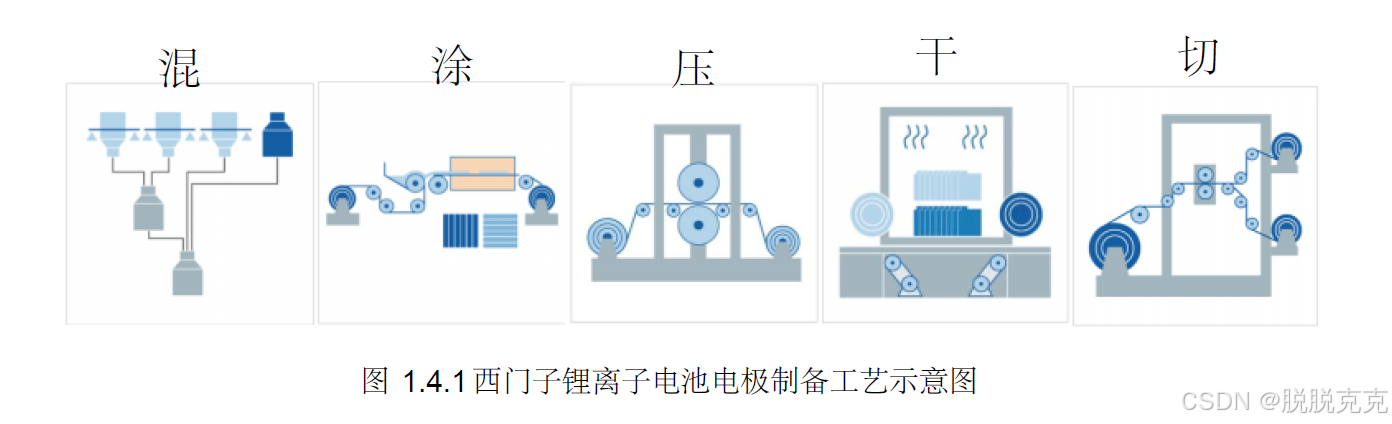

实际上，电化学活性材料通常因为导电性差,需要添加石墨导电剂，与其混合，并以聚合物分子作为粘合剂，将活性物质、导电剂均匀混合涂布成薄膜，作为锂离子电池的电极片。以西门子的电池电极片制备工序为例，介绍电极片的制备流程。

（1）混料
将负极材料（碳为主）与导电剂和粘结剂,加极性溶剂经混料机混合成均一的浆料。目标最大可能分散，注意无活性物质溶解或结构破坏。正极材料以过渡金属锂氧化物为活性物质。
（2）涂布
正极:铝箔;负极:铜箔。涂布厚度达到150-300微米，注意厚度偏差1-2微米以内。

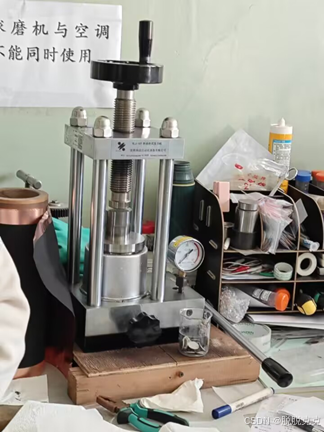

（3）压片
在干燥流水线上逐步升温至150°C干燥除去溶剂，减少压片过程中产生的气泡，避免极片产生裂缝。
（4）干燥
可在真空干燥箱中进一步干燥除去极片中的水分,达到水分低于0.5%.

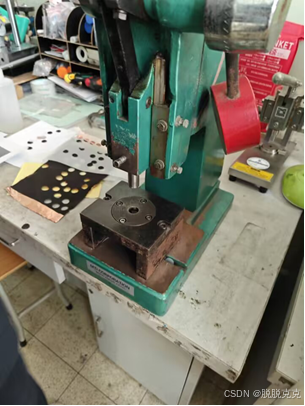

（5）切片
通过高精度切割技术，有时采用激光切割达到高精度尺寸;避免产生毛刺、碎屑。

4. 实验内容与步骤

以得到高导电性的电极片为目的。
（1）准备集流片:剪取约3×3cm2的不锈钢片,依次在去离子水和乙醇中超声波清洗10min，取出干燥10分钟，并测量质量待用。
（2）按质量比80:10:10计算电极活性材料、导电碳黑以及PVDF的质量;
（3）称量电极材料进行研磨20分钟;称量导电炭黑、PVDF加到上述电极材料中，继续研磨30分钟混合;
（4）并加少量NMP溶剂作为分散剂,在玛瑙研钵中研磨20分钟调匀,得到黑色墨汁状混合物。
（5）然后在不锈钢片上成膜，
（6）将60度下干燥的电极膜在烘箱箱中控温125℃,干燥24小时。

5. 实验记录

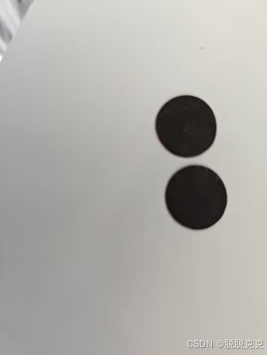

电极材料

6. 数据处理和误差分析

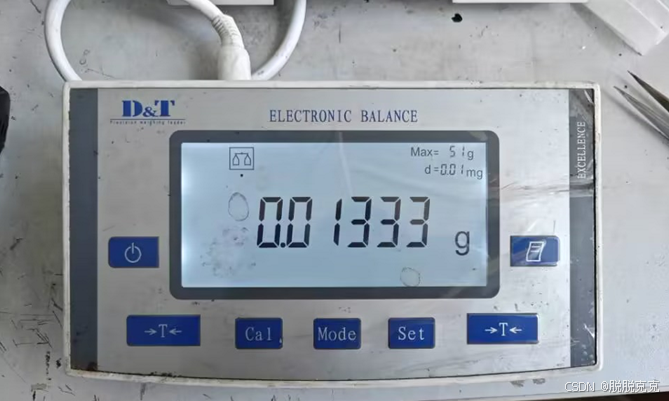

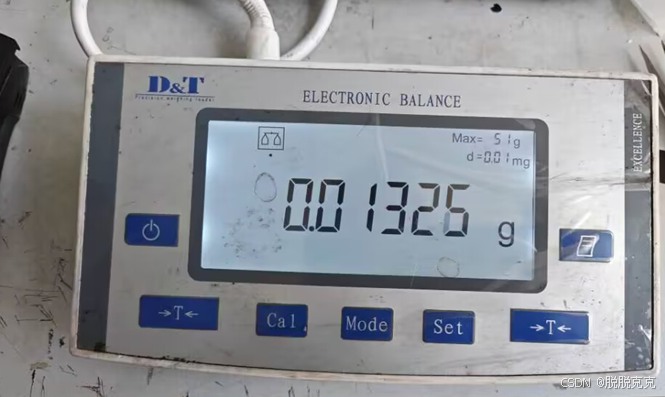

电极材料质量为(0.01333+0.01325)÷2=0.01329g

7. 思考题及实验小结

1、制备锂离子电池正极电极时，常用的导电剂有哪些？
传统导电剂（如炭黑、导电石墨、碳纤维等）和新型导电剂（如碳纳米管、石墨烯及其混合导电浆料等）
2、制备锂离子电池正极电极时，活性材料、导电碳以及粘结剂的质量百分数分别是多少？
活性材料：导电碳：粘结剂=8:1:1，分别为80％、10％、10％
3、简述锂离子电池为什么称作“摇椅电池”？
锂离子电池的充放电过程，就是锂离子的嵌入和脱嵌过程。在锂离子的嵌入和脱嵌过程中，同时伴随着与锂离子等当量电子的嵌入和脱嵌（习惯上正极用嵌入或脱嵌表示，而负极用插入或脱插表示）。在充放电过程中，锂离子在正、负极之间往返嵌入/脱嵌和插入/脱插，被形象地称为“摇椅电池”。
