前言
首先我要明确，这个RTC是在干什么，通过查阅DS1302芯片手册，我知道了，要想使用这块芯片，我需要用FPGA生成3个信号，然后用DS1302去实现具体功能，需要实现什么功能我先不用关心，现在需要关心的是怎么使用FPGA生成这3条信号
补充：
在读操作的测试文件部分学到了wait、force的用法
正文
一、写操作
通过观察发现，我需要使用FPGA生成3条信号：复位、串行时钟、输入/输出
注：当设计很多计数器时，先生成变化快的计数器，即小计数器先生成
1.1 SCK信号
SCK时钟信号实际是对系统时钟进行分频，DS1302不需要50M这么快的变化频率，因此，这里需要用一个计数器对SCK的周期进行计数，我假设对系统时钟进行4分频，于是需要设计一个0-3的计数器。计数器要从CE被拉高的瞬间开始计数，通过观察，在cnt_4[0]=1时，SCK进行翻转，至此SCK信号生成完毕
1.2 I/O信号
从图上观察知，IO信号在CE被拉高瞬间就开始传输数据了，并且在SCK的下降沿更新数据，此时我们已经有了一个cnt_4计数器，需要借助这个计数器生成一个cnt_16计数器，用来记录已经传输的数据位数，由于IO信号的数据是在SCK的下降沿进行更新的，于是就在SCK下降沿对cnt_16进行+1操作，即当cnt_4=3时，对cnt_16+1，表示传完一个数据，但这个cnt_16只有一个功能：用来记录传输数据是否传完，如果16位传完了，状态就跳转到IDLE，就停止传输数据，对于IO信号本身的采样和更新，到目前为止还没有考虑
接下来就考虑如何得到IO信号：
1.由于在写操作中，两个字节都是进行写操作，不涉及IO转换，于是将2个字节看成一个状态：DRR，

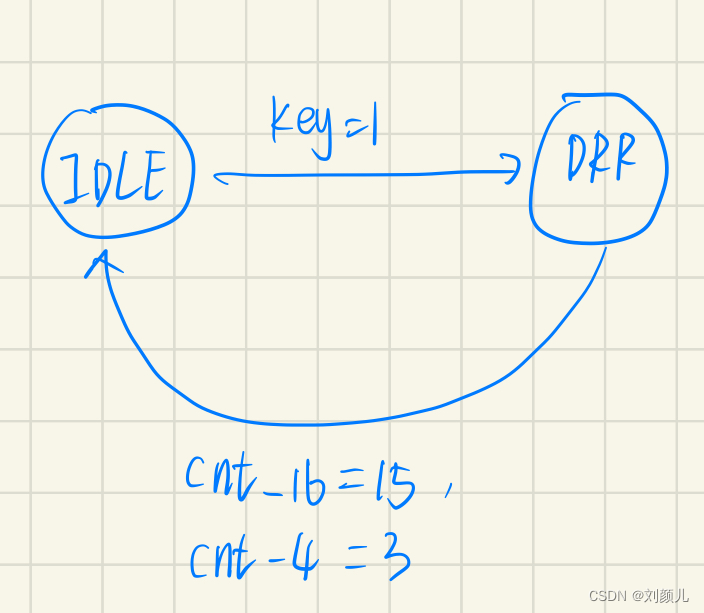

2.设计状态机：
当外部有按键输入，就开始传输数据；当数据位数计数器cnt_16=15，且时钟计数器cnt_4=3就代表16位数据传输完成，可以进入空闲状态了

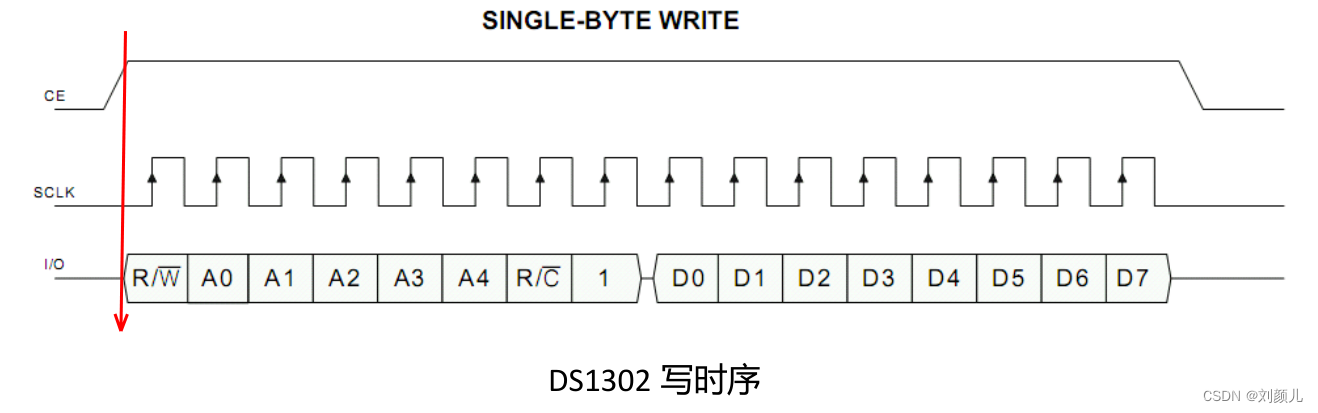

3.接下来就是IO信号的设计难点了，图中显示，在CE拉高瞬间数据就已经开始传输了
那这个时候有两种思路：
- 使用CE上升沿检测，当检测到CE上升沿，立马更新IO信号
- 使用状态机，当前状态=IDLE并且下一个状态=DRR

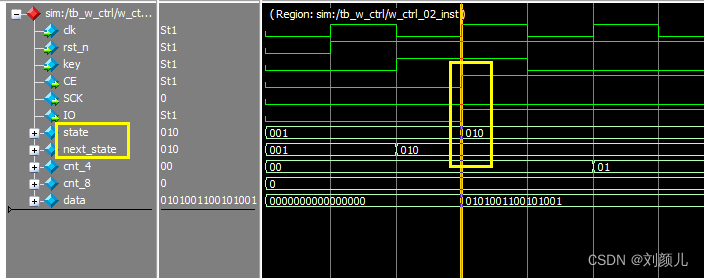

此处选用状态机方法：
上面使用状态机，只是判断IO信号第一个数据的传输，但是后面的数据位就没有状态机上面的判断条件
于是有了下面这个写法，
注：这个写法是一个大佬告诉我的，不得不说，真的很巧妙
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
data <= 16'd0;
else if(state == IDLE && next_state == DRR)
data <= {W_DATA,ADDRESS_8};
else if(cnt_4 == 2'd3)
data <= {1'b0,data[15:1]};
end
assign IO = data[0];
巧妙1：声明一个data中间量，然后用组合逻辑把data给IO
巧妙2：在状态机判断处，将要传输的2个字节数据拼接，data变化瞬间，组合逻辑的IO同时改变，实现了CE拉高瞬间，传输data[0]
巧妙3：在SCK下降沿（即cnt_4=3）进行右移操作，这样每次data一改变，IO就同时改变
注：IO传输数据时，按照先传低位，再传高位的顺序
至此IO数据信号生成完毕
1.3 复位信号
CE信号最好生成，只要状态不是IDLE就让CE保持高电平
1.4 设计文件
module w_ctrl_02
(
input clk ,
input rst_n ,
input key ,
output CE ,
output reg SCK ,
output IO
);
parameter IDLE = 2'b01 ,
DRR = 2'b10 ;
parameter ADDRESS_8 = 8'b0010_1001,//8位地址
W_DATA = 8'b0101_0011;//8位数据
reg [2:0] state ;
reg [2:0] next_state ;
// 计满自动清0
reg [1:0] cnt_4 ;
reg [3:0] cnt_8 ;
reg [15:0] data;
// 状态机
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
state <= IDLE;
else
state <= next_state;
end
always @(*)
case(state)
IDLE:
if(key == 1'b1)
next_state <= DRR;
DRR:
if((cnt_8 == 4'd15)&& (cnt_4 == 2'd3) )
next_state <= IDLE;
default:next_state <= IDLE;
endcase
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
data <= 16'd0;
else if(state == IDLE && next_state == DRR)
data <= {W_DATA,ADDRESS_8};
else if(cnt_4 == 2'd3)
data <= {1'b0,data[15:1]};
end
assign IO = data[0];
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
SCK <= 1'b0;
else if(cnt_4[0])
SCK <= ~SCK;
end
assign CE = (state != IDLE);
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
cnt_4 <= 2'b0;
//else if(state != IDLE)
else if(CE == 1'd1)
cnt_4 <= cnt_4+2'b1;
end
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
cnt_8 <= 4'b0;
else if(cnt_4 == 2'd3) begin
cnt_8 <= cnt_8+1'b1;
if((cnt_8 == 4'd15))
cnt_8 <= 4'b0;
end
end
endmodule
1.5 测试文件
`timescale 1ns/1ns
module tb_w_ctrl;
reg clk;
reg rst_n ;
reg key;
wire CE;
wire SCK;
wire IO;
initial begin
clk = 1'b0;
rst_n = 1'b0;
key = 1'b0;
#10
rst_n =1'b1;
#10
key = 1'b1;
#20
key = 1'b0;
end
always #10 clk = ~ clk;
w_ctrl_02 w_ctrl_02_inst
(
.clk(clk) ,
.rst_n(rst_n) ,
.key(key) ,
.CE(CE) ,
.SCK(SCK) ,
.IO(IO)
);
endmodule
二、读操作

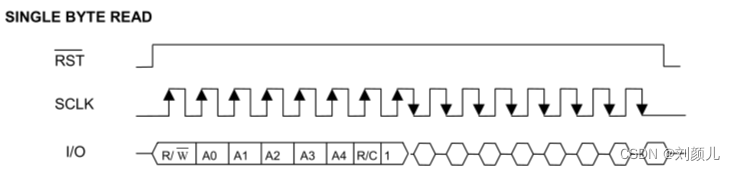

大体上和写操作是一样的，不同点就在于，读操作的第二个字节是从DS1302芯片中读数传给FPGA，
2.1 inout双向IO
于是IO端口在第一个字节是输出端，在第二个字节就是输入端了，这里就存在一个既能作为输入也能作为输出的端口，因为不知道如何实现这个功能，于是去网上搜，最后知道人家有一个专有名词，叫：双向端口。定义inout实现功能，于是我又去查这个inout是怎么用的，看了不少文章，有的写得太多了，没看明白，随后找到特权同学这篇：特权同学inout的用法
我理解的inout的用法如下：
1.在模块开始时定义一个inout端口
inout IO
2.用条件判断语句给端口赋值
当端口被赋值为高阻态就表明此时端口为输入端
assign IO = io_control ? data[0] : 1'bz ;
其中，io_control =1时，IO为输出端；io_control =0时，IO为输入端，
data就是需要在IO上传输的数据
3.根据data在不同状态的值，就可以得到最后的IO信号
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
data <= 8'd0;
else if(state == IDLE && next_state == DRR)
data <= ADDRESS_8;
else if(cnt_4 == 2'd3 && state == DRR)
data <= {1'b0,data[7:1]};
else if(cnt_4 == 2'd3 && state == READ)
data <= {IO,data[7:1]};
end
2.2 设计文件
module r_ctrl
(
input clk ,
input rst_n ,
input key ,
output CE ,
output reg SCK ,
output [7:0]SAVE ,
output reg done ,
inout IO
);
parameter IDLE = 3'b001 ,
DRR = 3'b010 ,
READ = 3'b100;
parameter ADDRESS_8 = 8'b0010_1001;
reg [2:0] state ;
reg [2:0] next_state ;
// 计满自动清0
reg [1:0] cnt_4 ;
reg [2:0] cnt_8 ;
reg [7:0] data;
// 双向IO控制端
reg io_control ;
// 状态机
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
state <= IDLE;
else
state <= next_state;
end
always @(*)
case(state)
IDLE:
if(key == 1'b1)
next_state <= DRR;
DRR:
if((cnt_8 == 3'd7)&& (cnt_4 == 2'd3) )
next_state <= READ;
READ:
if((cnt_8 == 3'd7)&& (cnt_4 == 2'd3) )
next_state <= IDLE;
default:next_state <= IDLE;
endcase
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
data <= 8'd0;
else if(state == IDLE && next_state == DRR)
data <= ADDRESS_8;
else if(cnt_4 == 2'd3 && state == DRR)
data <= {1'b0,data[7:1]};
else if(cnt_4 == 2'd3 && state == READ)
data <= {IO,data[7:1]};
end
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
done <= 1'd0;
else if(state == READ && next_state == IDLE)
done <= 1'd1;
else
done <= 1'd0;
end
assign SAVE = data;
assign IO = io_control ? data[0] : 1'bz ;
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
io_control <= 1'b0;
else if(state == DRR)
io_control <= 1'b1;// inout为输出端口
else
io_control <= 1'b0;
end
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
SCK <= 1'b0;
else if(cnt_4[0])
SCK <= ~SCK;
end
assign CE = (state != IDLE);
// 这个计数器用来计数SCK的时钟周期的大小
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
cnt_4 <= 2'b0;
else if(state != IDLE)
cnt_4 <= cnt_4+2'b1;
end
always @(posedge clk or negedge rst_n)begin
if(rst_n == 1'b0)
cnt_8 <= 3'b0;
else if(cnt_4 == 2'd3) begin// 此处cnt_4=3时，cnt_16+1；和IO数据下降沿更新同时改变，这样就能计数传了多少个数了
cnt_8 <= cnt_8+3'd1;
if((cnt_8 == 3'd7))
cnt_8 <= 3'b0;
end
end
endmodule
2.3 测试文件
`timescale 1ns/1ns
module tb_r_ctrl;
reg clk;
reg rst_n ;
reg key;
wire CE;
wire SCK;
wire IO;
wire [7:0] SAVE;
wire done;
initial begin
clk = 1'b0;
rst_n = 1'b0;
key = 1'b0;
#10
rst_n =1'b1;
#10
key = 1'b1;
#20
key = 1'b0;
wait(r_ctrl_inst.state == r_ctrl_inst.READ)
force IO = 1'b0;
@ (negedge SCK)
force IO = 1'b0;
@ (negedge SCK)
force IO = 1'b1;
@ (negedge SCK)
force IO = 1'b0;
@ (negedge SCK)
force IO = 1'b1;
end
always #10 clk = ~ clk;
r_ctrl r_ctrl_inst
(
.clk(clk) ,
.rst_n(rst_n) ,
.key(key) ,
.CE(CE) ,
.SCK(SCK) ,
.SAVE(SAVE) ,
.done(done) ,
.IO(IO)
);
endmodule
