16位无符号比较器设计

提示：只提供参考

---

前言

一、比较器是什么？

在数字电路中，经常需要对两个位数相同的二进制数进行比较，以判断它们的相对大小或者是否相等，用来实现这一功能的逻辑电路就称为数值比较器，简称比较器。

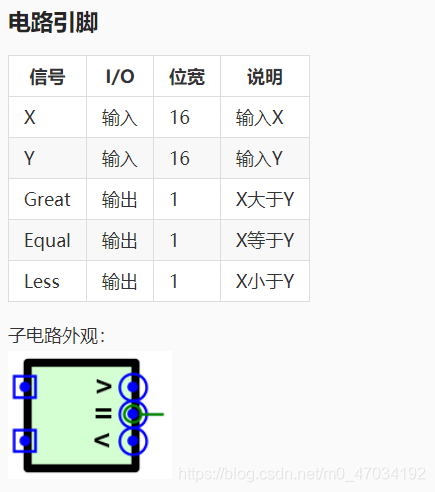

二、logisim表示

原理：

比较器级联扩展的基本原理
4个4位比较器的比较结果记为：Li1（大）、Li2（小）、Li3（相等）,（i = 0~ 3）
则16位比较结果为：
大于Great：
L1 = L31+L33∙L21+L33∙L23∙L11+L33∙L23∙L13∙L01
等于Equal：
L3 = L33∙L23∙L13∙L03
小于Less：
L2 = ~ （L1 + L3）
原理图：

Logisim：

提示：仅提供参考，请勿抄袭
