2位比较器设计

提示：只提供参考

---

前言

一、比较器是什么？

在数字电路中，经常需要对两个位数相同的二进制数进行比较，以判断它们的相对大小或者是否相等，用来实现这一功能的逻辑电路就称为数值比较器，简称比较器。

二、logisim表示

原理：

2位比较器原理
2位比较 X1X0 : Y1Y0，比较顺序从高位到低位，当高位大、小关系确定时则无需看低位，当高位相等时再看相邻低位的关系。
大于Great：
L1 = L11 + L13∙L01
= (X1>Y1) + (X1Y1)(X0>Y0)（条件表达）
= X1 ~ Y1 + ~ (X1^Y1)X0~Y0 （逻辑表达）
等于Equal：
L3 = L13∙L03
= (X1Y1)(X0==Y0)
= ~ (X1 ^ Y1) ~ (X0 ^ Y0)（同或/异或非）
Lij第1个下标表示位数，第2个下标表示大小关系1大、2小、3相等，只有一个下标时表示大小关系。
注意：对于三个比较结果，已知其中任意两个，可以用或非门求得第三个。

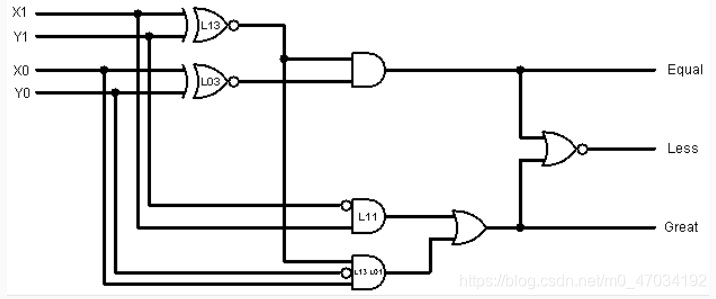

原理图：

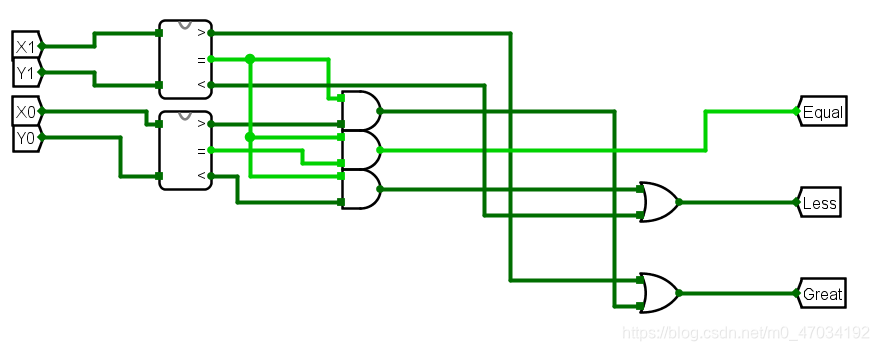

Logisim：

提示：仅提供参考，请勿抄袭
