6、配线装置

在前面我们学习过了布线系统各种传输介质的知识，在最后一节学习大对数线缆的时候，我们提到了110型配线架。配线架就属于布线系统中与线缆配套的装置，是布线系统中的重要组成部分。本节我们主要介绍的就是一些与配线装置。

---

配线架

配线架是电缆或光缆进行端接和连接的装置，通常在建筑物内综合布线系统中是用来实现配线子系统和干线子系统交叉转换的枢纽部件。

在这里容易产生一个误区，如果没有配线架这个装置，是不是就不能进行网络通讯了。这是一个初学综合布线的人员最容易产生错误的地方。我们要知道，配线架属于布线系统的装置，并不是网络系统的通信设备，如果没有配线架，网络是可以正常运行的。

那么，如果没有配线架，会出现什么样的情况呢？试想一下这样的情景：在一幢建筑物内的某一层，专门是机房所在的楼层，如果不放置配线架，很多用户终端和交换机用网线直连，管理起来非常不方便，如果网线出现故障，甚至需要重新布线。

配线架按照介质分类，可分为双绞线配线架、铜缆配线架、光纤配线架(ODF)、110型语音配线架等，分别用来与不同介质的线缆端接。

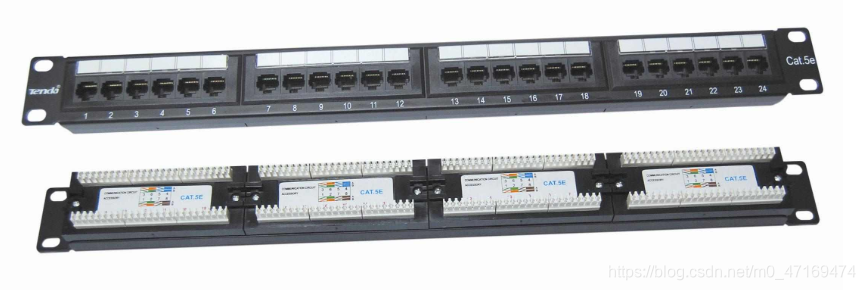

下图为双绞线配线架：

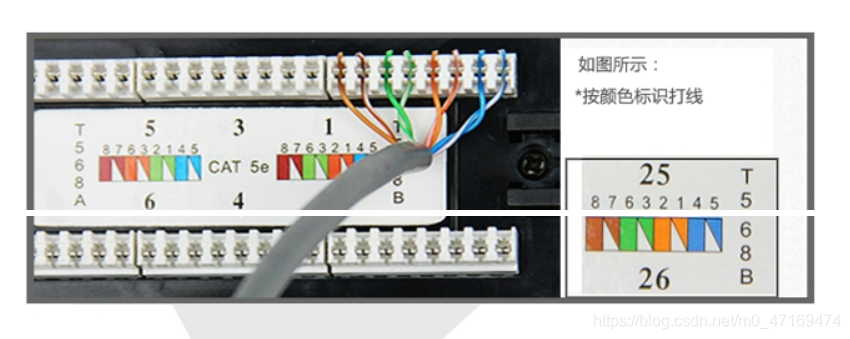

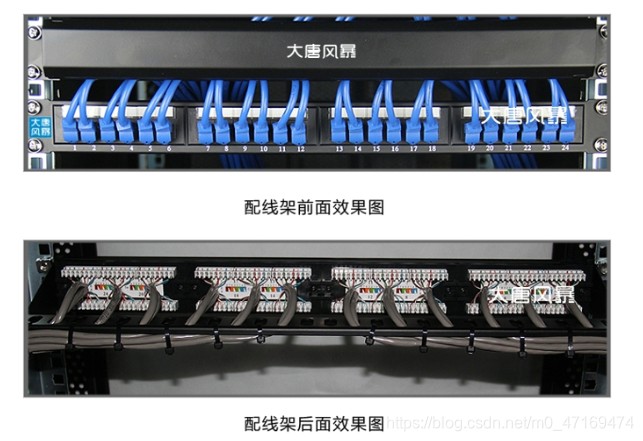

然后我们再看一下配线架和线缆端接的效果图：

下图为光纤配线架（光纤配线架的插口是根据光纤接头种类的不同而不同）：

接着我们再说一下配线架和线缆端接的原理：

按照上节内容我们介绍过的大对数线缆的打线步骤，可以总结出配线架和线缆端接的原理是：线缆按照色谱排列顺序压入基座后，用打线钳把连接块压在基座上，可以和卡在基座内的线缆的铜芯形成电气连通。

配线架的规格：双绞线配线架主要有24口或48口两种规格的，前面板用于连接集线设备的RJ-45端口，后面板用于连接从插座延伸过来的双绞线；如果在布线的时候，采用的是屏蔽的双绞线，那么相应的配线架也要使用屏蔽的双绞线配线架， 这样才能保证屏蔽系统的完整性。

光纤配线架

配线架的高度以U为单位，1U大概是1.75英寸的高度。配线架的安装方式一般是机架式安装，把配线架安装在配线机柜的机架上，配线机柜的高度一般有19U。

在机柜上安装配线架的时候，不是随便一个位置安装的，而是要根据线缆进入机柜的位置，选择合适的地方安装配线架。如果线缆采用地面出线，从机柜底部穿入机柜内部，配线架宜安装在机柜下部；如果线缆架空走线，从机柜顶部穿进机柜，配线架要装在顶部。总之，要考虑到配线架与交换机之间的跳线方便程度。

---

理线架

理线架是用来整理线缆的一种环式支架，通常与配线架搭配使用。理线架可以对线缆起到固定、绑扎、整理的作用，这样做的好处是使机柜内的线缆变得整齐、美观。

在过去的工程施工中，经常使用绑扎带对线缆进行捆扎，虽然也能一定程度上保持线缆的整齐和美观，但是无法防范一个隐患，那就是线缆产生的拉力很容易造成与配线架上模块接口的插接松动，产生接触不良，从而导致网络故障。使用理线架之后就会很大程度上解决这个问题，因为理线架对线缆有一个托力可以将线缆托平，使线缆不对模块施力。

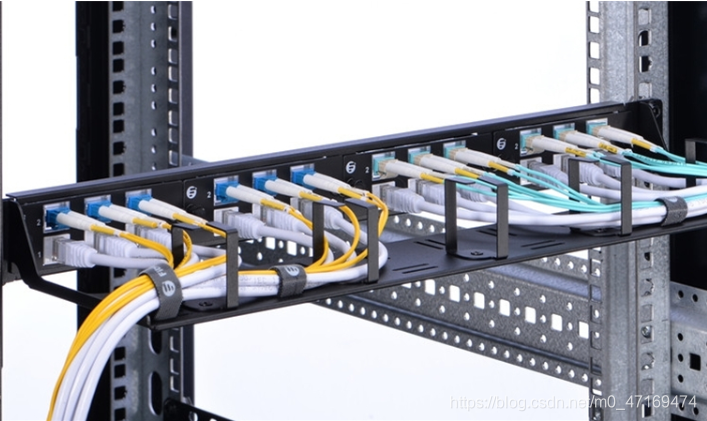

下图为安装完成理线架后的近距离效果图：

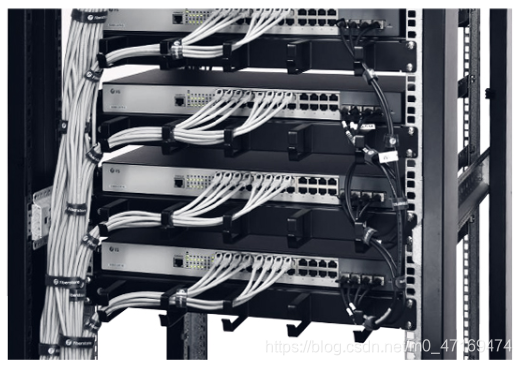

下图为安装完成理线架后的整体效果：

这一节我们主要认识配线架和理线架这两种线缆装置，后面一节我们将学习线缆管材的内容，包括线管和线槽的知识。

---

参考资料：MOOC 季莉《智能化大厦综合布线》
