30、IP数据包结构

本节来学习IP数据包的结构，前面我们一直在说数据包，IP数据包是网络层的PDU。PDU的概念我们在本专栏第2节的内容中谈到过，忘记了就赶快去复习。数据包也被称为“IP数据报”或者“IP分组”，这三个概念是通用的，到任何一本计算机网络教材中都适用的。

---

IP数据包的组成

IP数据包是由数据发送方的传输层交付下来的信息加上网络层的IP首部封装而成的，所以从整体来看，IP数据包有两个组成部分：IP首部＋数据部分。

数据部分就是网络层的上层交付下来的信息，具体是什么格式我们现在不用管。本节主要重点学习的是，IP首部的格式。

---

首部格式

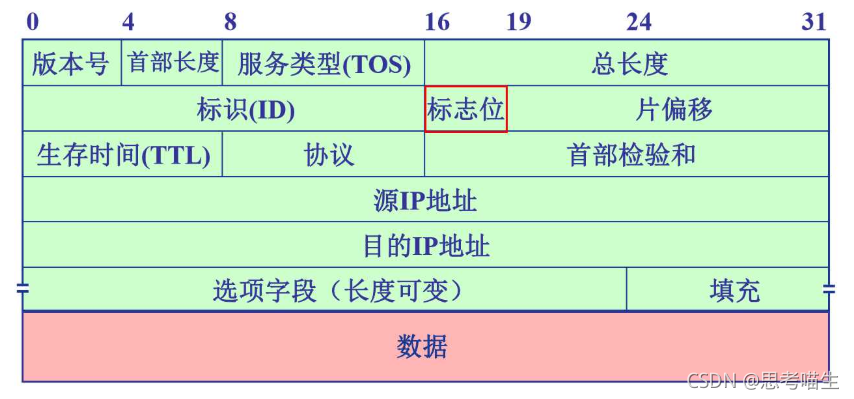

仍然按照惯例，先给出IP首部的格式图，然后我们逐一地解释各个字段。

上图的绿色部分即为IP首部的格式，粉色部分是数据部分。

先来看图的最上边，写着“0 4 8 16 19 24 31”的这一行数字，这代表的是二进制位数，也就表示了每个字段的长度是多少，比如第二行第一个，标识字段，长度是0~16，也就是16个位的长度，也就是两个字节的长度（1字节=8位），再比如第四行的，源IP地址字段，长度是从0到第31位，一共有32个位的长度，也就是四个字节的长度。

所以，
