7、线管和线槽

综合布线工程中除了各种线缆以外，穿放线缆的槽管也是一个重要的组成部分。本节我们重点介绍线管和线槽，要熟悉了解各种槽管的规格、材质，是学习综合布线必备的基本知识。

---

线管

在布线工程施工中，常用的线管有两种，一种是金属管（大部分是钢管），另一种是塑料管。

金属线管的规格有好多种，以外径的毫米大小为单位，常用的金属线管规格有D16/D32/D40/D63这些。布线施工中常用金属管一般是焊接钢管，而如果在特殊高要求短距离下要使用无缝钢管；另外，在某些特殊的，要求弯曲布线路由场合中，要使用软钢管（俗称蛇皮管）。

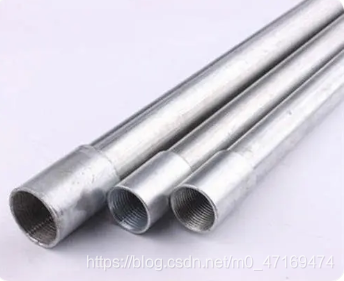

下图为带连接件的金属管：

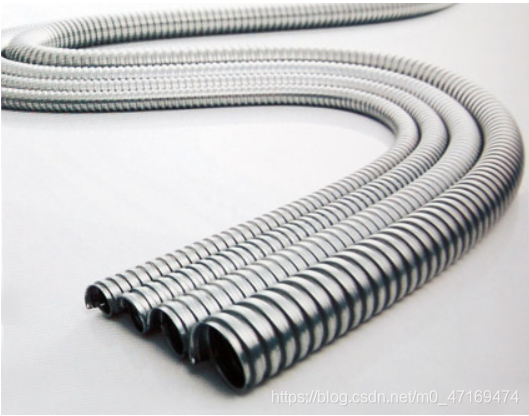

下图为金属软管：

除了可以用金属管穿放线缆外，另一种选择是使用塑料管，塑料管主要分为两大类：PVC阻燃导管、PE阻燃导管。

关于PVC和PE，不需要具体了解它到底是什么材料，只要知道它们的特性。PVC阻燃导管的特性是价格低、硬度高，有D16/D32/D40/D63等规格；PE阻燃导管具有耐腐蚀、绕性好、内壁光滑等特性，规格同PVC导管。

如果要在弯曲的地方敷设塑料线管，相应的也有一种塑料软管可供弯曲的地方使用。

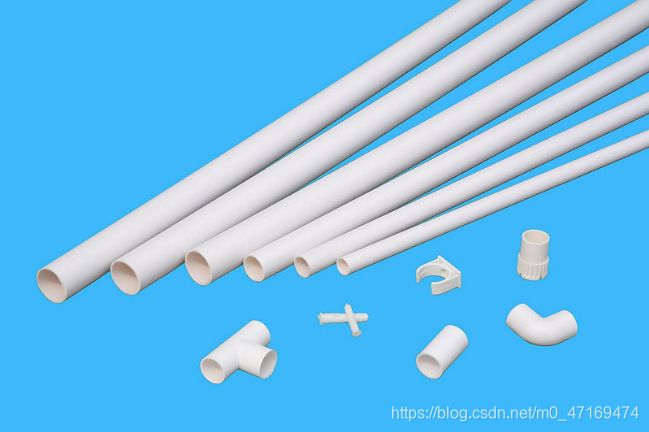

下图为PVC阻燃导管以及其它附件（包括弯头、三通、开口管卡等）：

---

线槽

线槽由槽底和盖板组成，且盖板一般是活动的，为的是把线缆穿放进线槽内，然后盖上槽盖合紧。和线管一样，线槽也分为金属线槽（主要有镀锌、铝合金、不锈钢等材质）和塑料线槽（主要是PVC槽）两大类。

在综合布线系统中，线槽的规格一般有50mm×100mm、100mm×100mm、100mm×200mm等规格。和线槽配套的一些附件有上弯通、下弯通、水平三通、垂直三通、水平四通、垂直四通等附件。

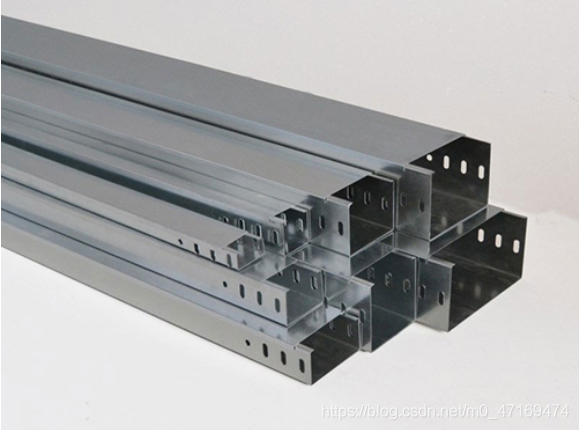

下图为金属线槽：

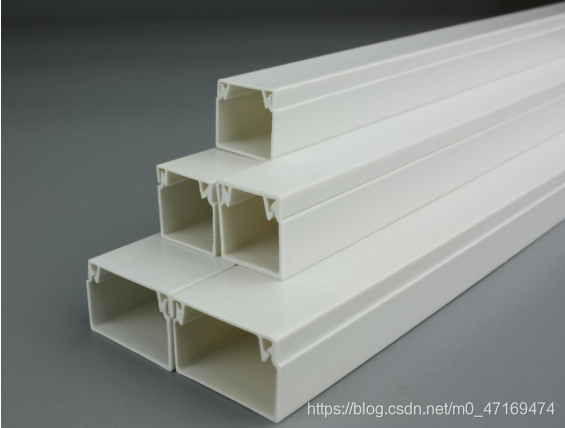

下图为塑料线槽：

---

楼宇布线施工方式

在建筑物内布线的时候，利用线管或线槽，有多种布线的方式，可根据实际情况选择合适的布线施工方式。

1、预埋暗管布线：

①在浇筑混凝土时已经预埋管道，管道内预先穿放着牵引电缆的钢丝或铁丝；

②暗管最好采用金属管，预埋在墙体中间的暗管内径最好不超过50mm；

③为了穿线方便，水平敷设的管路超过一定长度时，中间应增设接线盒；

④在弯曲布管路径上每根暗管的转弯点最多两个，不应有“Z”型弯出现。

2、明管布线：适合于老建筑和没有预埋管道的建筑。

3、墙壁线槽布线：

①沿着布线路由方向安装线槽，每隔50cm要安装固定螺钉；

②布放线缆时，线槽内的线缆容量不超过线槽截面积的70%。

4、预埋金属线槽：

①线槽直埋长度超过15m或在线槽路由交叉、转弯时应设置拉线盒，以便布放电缆和维护。

②拉线盒应能开启，并与地面平齐，盒盖处应采取防水措施。

---

线槽和线管的基础知识大概就包括这些，另外还介绍了利用线管和线槽在建筑物内布线的施工方式和要求。下一节我们将继续学习有关线缆桥架的内容。

参考教材：陈光辉《网络综合布线系统与施工技术》第五版
