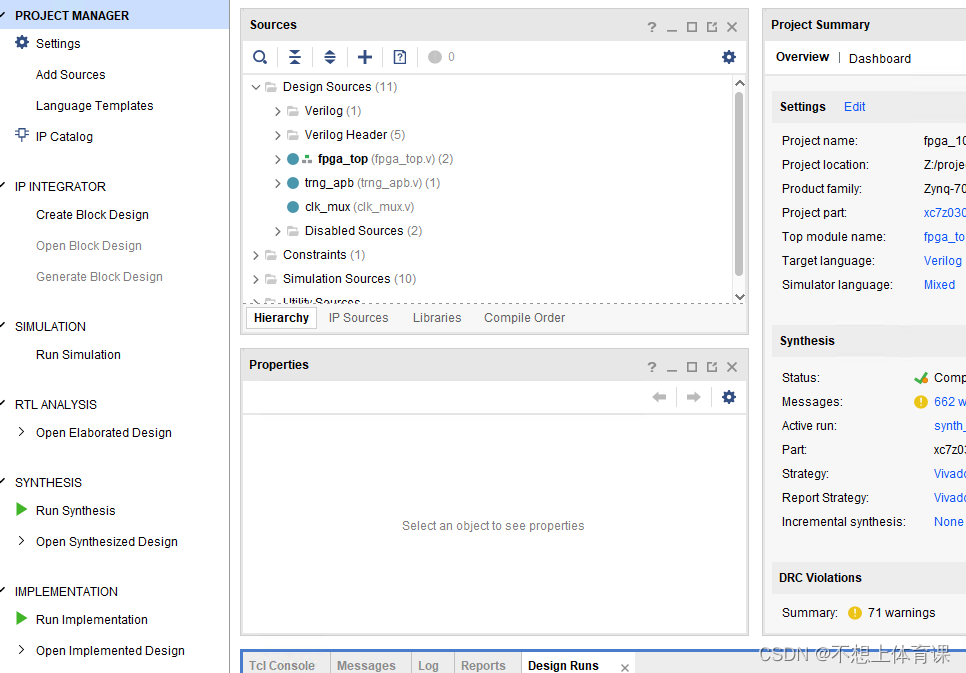

1、点击左边的Settings下的IP Catalog

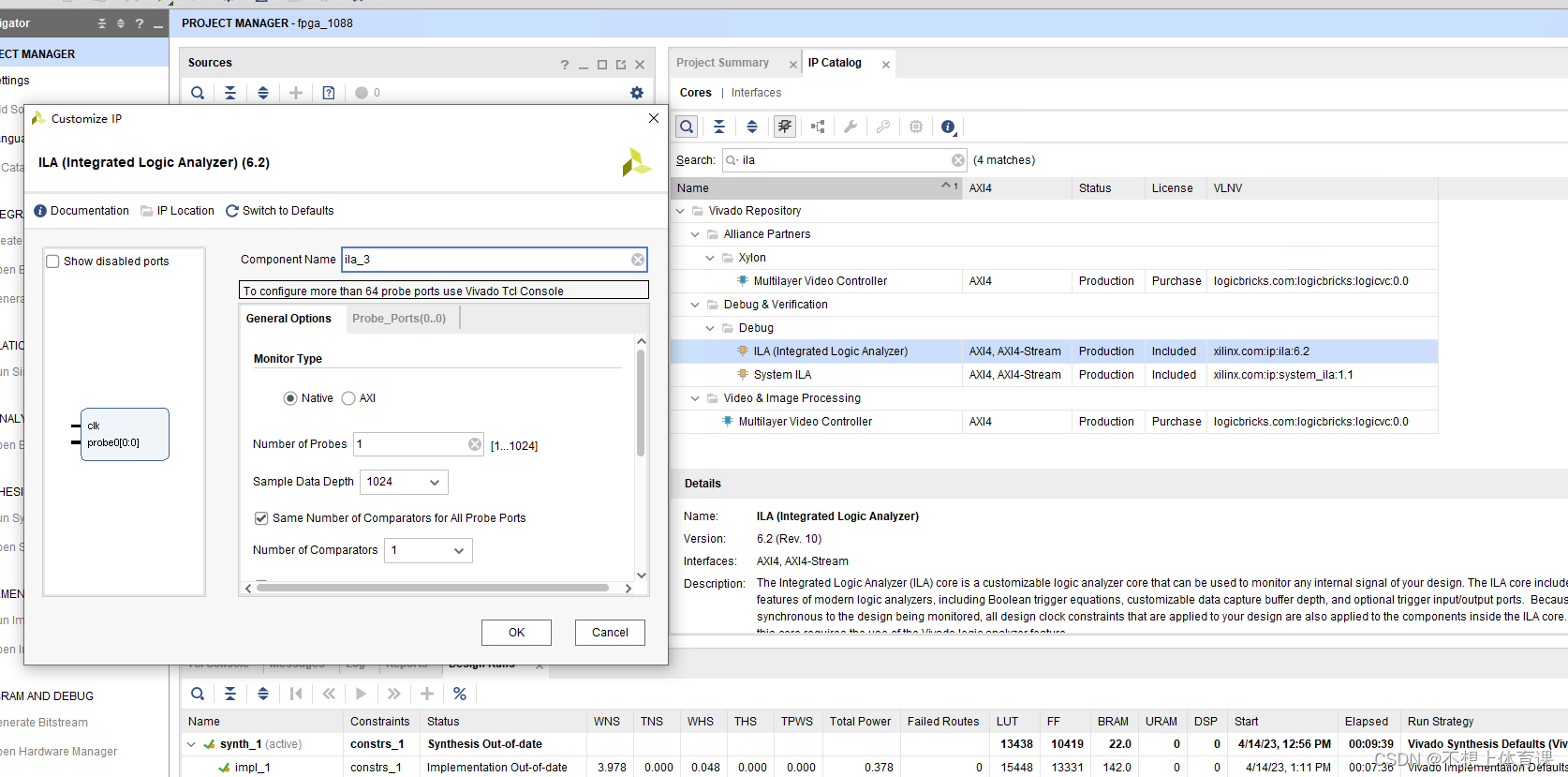

2、在搜索框搜索ila,点击ILA,然后就会弹出以下界面。

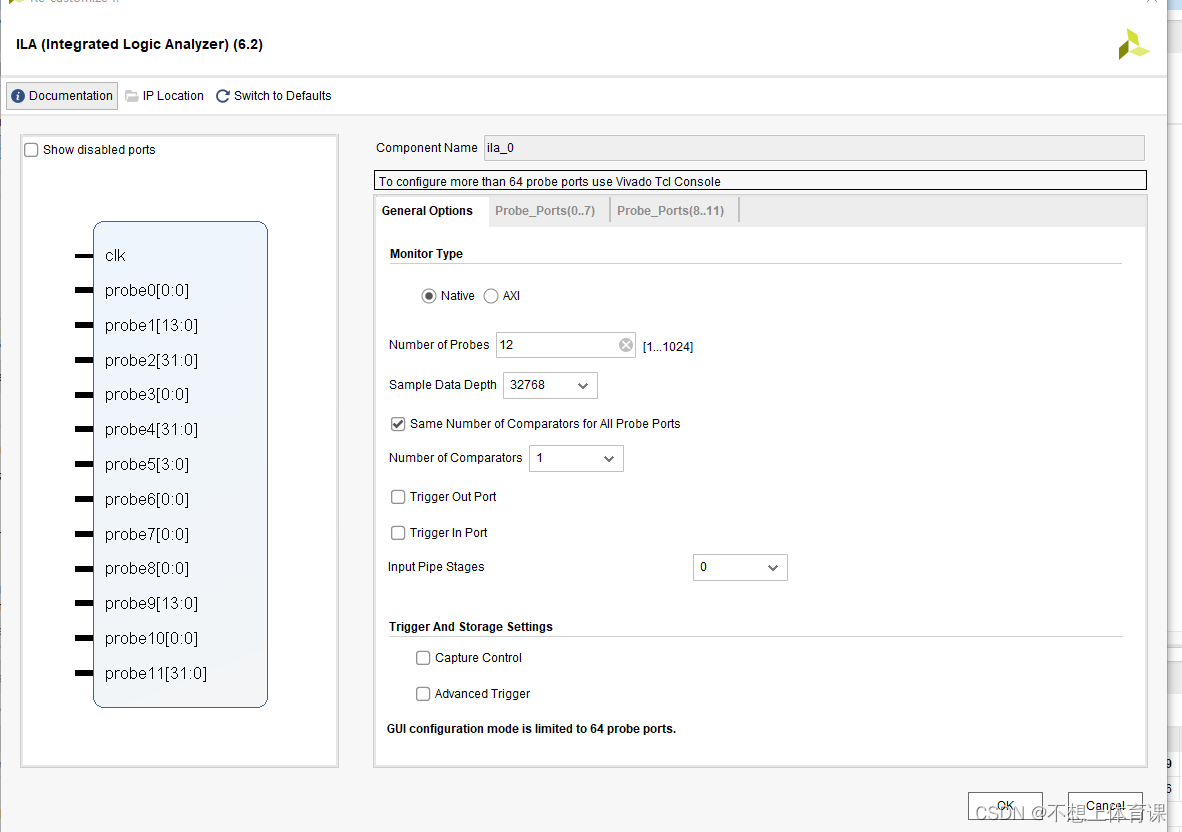

3、component name可以进行ip名字的更改,number of probes是指需要添加的探针的数量;
sample data depth表示采样的数量,一般改为4096,然后其他的保持默认。

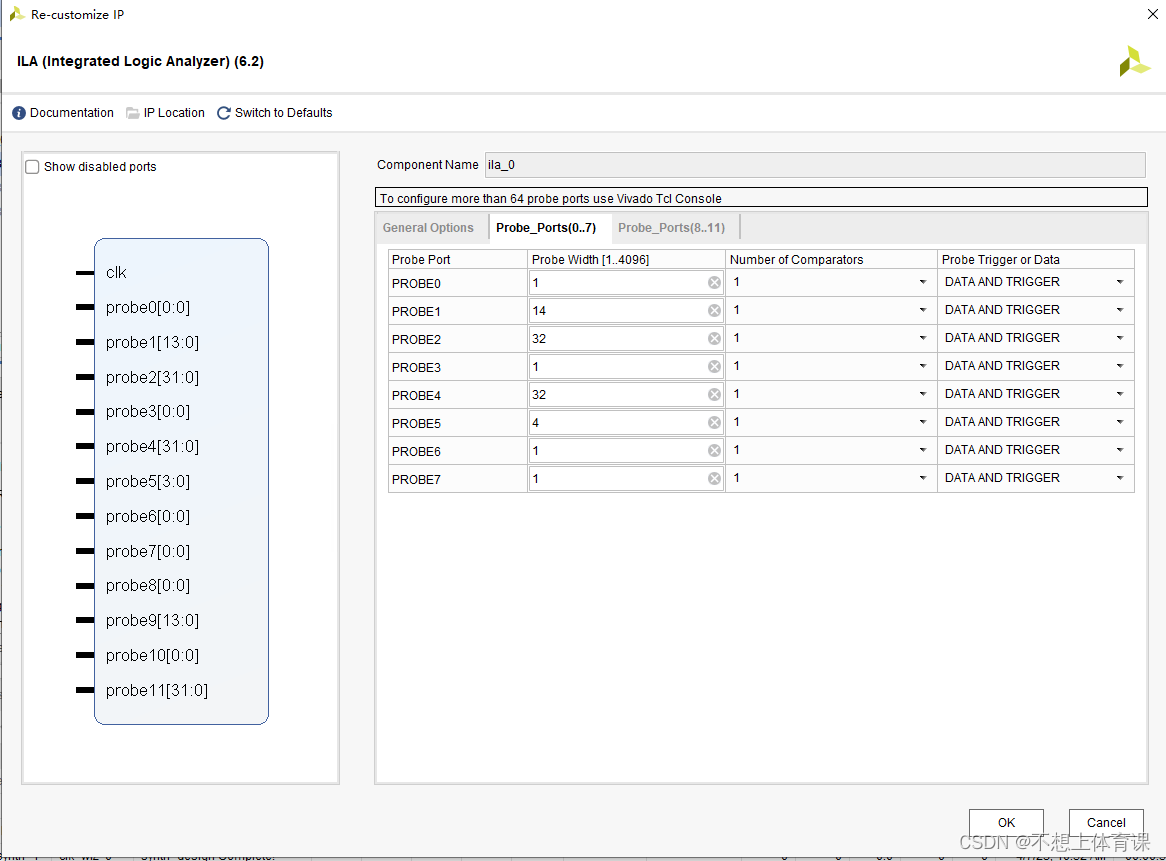

4、点击probe_ports,在此处修改每一个探针的位宽;

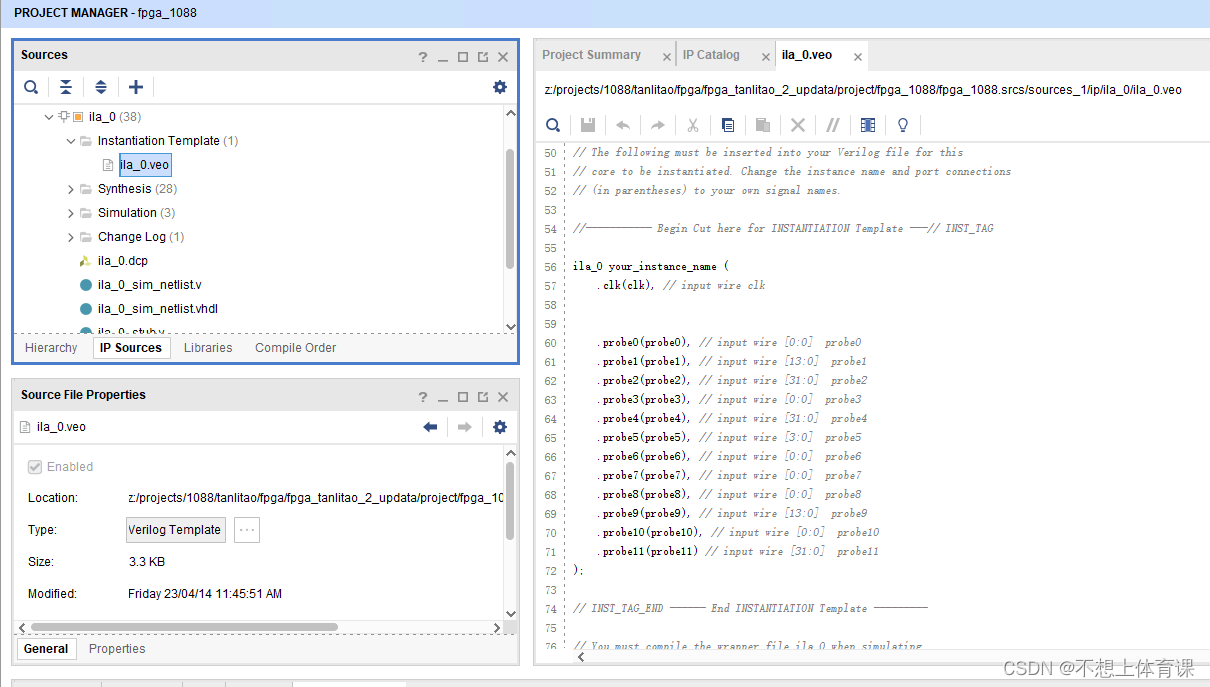

5、点击IP source,点击其veo文件,复制其例化模板;
6、对需要观察的信号进行连接,注意,信号最好在输入时钟的时钟域下。然后继续综合,实现,生成bitstream;
7、生成完成之后,点击open hardware manager -> open target -> auto connect ->refresh device -> program device
8、出现ltx文件,正确。点击program。
9、如图
(1)此处显示当前状态
(2)此处设置触发条件
(3)点击“+”可以添加信号,减号旁边依次是循环触发,开始触发。红色框是结束触发
