如何使用威慑软件制作规范的图表,包括文章的框架结构图等。该软件上手快,操作简单,可以快速制作出整齐、清晰的图表。作者还详细介绍了如何制作一个基本框图,并演示了如何使用该软件制作连线图。整个制作过程大概需要5分钟左右,非常方便。建议同学们参考使用。
使用威慑软件绘制论文中常用的框架结构图的方法和注意事项。
00:01推荐使用威慑软件制作规范的图表
01:12使用威慑软件的新建窗口和网格定位功能
02:50在框图中输入文本并调整字体和大小
如何使用复制和粘贴功能,以及调整文本框大小和位置的方法,最后还介绍了如何绘制连线。
04:01复制步骤:选中对象→ctrl+D→复制到相应位置
04:34调整对象位置:使用上下键
06:38连接对象:选中对象→插入线条→选择箭头样式→改变线条颜色
如何使用鼠标在绘图软件中画出基本的框图,并进行精确的编辑和复制粘贴。
08:00鼠标可以帮助我们精确地定位位置
08:11保存后可以精确编辑,制作漂亮整齐的图形
08:22基本框图制作只需几分钟,可复制到Word中
如何优化流程图的排版。通过选中一列,然后使用水平居中、横向分布、垂直居中和纵向分布等功能,可以使每一列、每一行之间的间距相等,整体呈现水平居中的状态,使流程图更美观。作者总结了四个步骤:水平居中、组合、横向分布、垂直居中和组合,帮助读者轻松优化流程图的排版。
如何快速优化流程图的排版,包括水平居中、组合、横向分布、垂直居中和纵向分布等操作。
00:01画完流程图该如何优化排版呢
00:59点击开始选项卡的位置的横向分布
02:38水平居中、组合、全选之后横向分布、垂直居中
基本流程
一般而言,大致会经过以下几个步骤:开始创建绘图、放大和缩小绘图页、移动形状和调整形状大小、添加文本、连接形状、排列对齐形状、保存和打印绘图。
Visio的使用

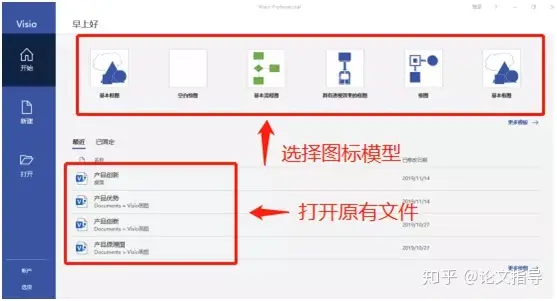

打开Visio软件,选择我们想要制作的图形模板类型。(这里以Microsoft Visio 2016版本为例向大家介绍。)
选择模板之后,创建模板,然后就可以从模具中将图形拖到绘图页面上画出我们所需要的图表。

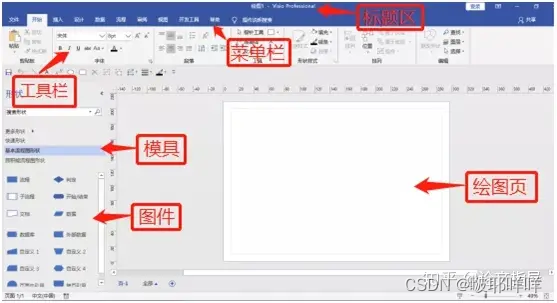

大致了解Visio的界面之后,不如跟我一起动手操作一下吧
01
确定自己想要绘制的图表(这里准备做一张基本流程图)然后选择创建相应模板,就会出现我们之前介绍的VIsio操作界面了,接下来我们就可以开始根据设计的需要添加不同的图形形状了。
02
如果默认的选择中没有想要的形状,可以在这里查找。
03

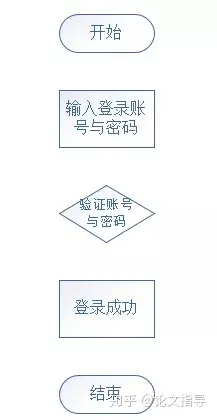

鼠标拖动你想要的形状到绘图区,可以在工具栏中选择图形与文字的颜色还可以选择框图内文字的字体与大小。
04

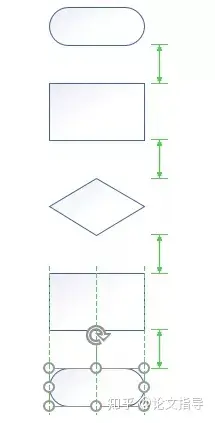

当添加了多种形状到绘图区时,可以随意调整框图的大小与角度,同时会出现绿色的箭头线提示各个形状之间的距离,这样就可以方便图形之间的对齐与排列,使我们做出来的流程图更加的整齐美观。
05
在图形中添加文字也是必不可少的部分,双击框图里的空白部分就可在框图内添加文字了。
06

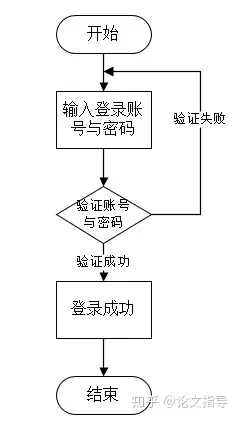

最后一步就是连接图形了,鼠标直接点击两个框图之间要连接的位置,连接就会自动生成了,而且双击连接线可以对其进行注释。
07
为了美观,我们工具栏中的形状与文字样式中选择合适的搭配,还可以对形状的格式进行调整。
这样一张流程图就做完啦~而且用Visio画出来的图可以直接添加到其他icrosoft office系统程序创建的文件中去,例如Word文件、Excel工作簿、PPT演示文稿和Outlook电子邮件等等,操作也很简单,只需将我们在Visio中画好的图整个粘贴过去就行了。
除此之外Visio还提供了许多功能齐全、方便高效的快捷键接下来为大家介绍一些常用的快捷键,加快制作效率。
F12 或 Alt+F2:显示“另存为”对话框。
Alt+1 :转到上一个文件夹()。
Alt+2 :打开已打开文件夹的上一级文件夹(“上一级”按钮 )。
Alt+3 :关闭对话框并打开 Web 搜索页(“搜索 Web”按钮 )。
Alt+4 :删除所选文件夹或文件(“删除”按钮 )。
Alt+5 :在打开的文件夹中创建新的子文件夹(“新建文件夹”按钮 )。
Alt+6 :在可用的文件夹视图之间切换(“视图”箭头 )。
Alt+7 或 Alt+L :显示“工具”菜单(“工具”按钮)。
SHIFT+F10 或 Application():显示所选项(如文件夹或文件)的快捷菜单。
Tab:在对话框中的选项或区域之间移动。
F4:根据插入点的位置,打开“查找范围”、“文件名”或“文件类型”列表。。
F5:刷新文件列表。
Ctrl+O 或 Ctrl+F12 或 Ctrl+Alt+F2:显示“打开”对话框。
正因为Visio的画图功能齐全,图形样式种类丰富,使用者可以依靠自己的想象与设计画出许多不同种类的美观、精简的图形出来。
