51与STM32单片机复位电路

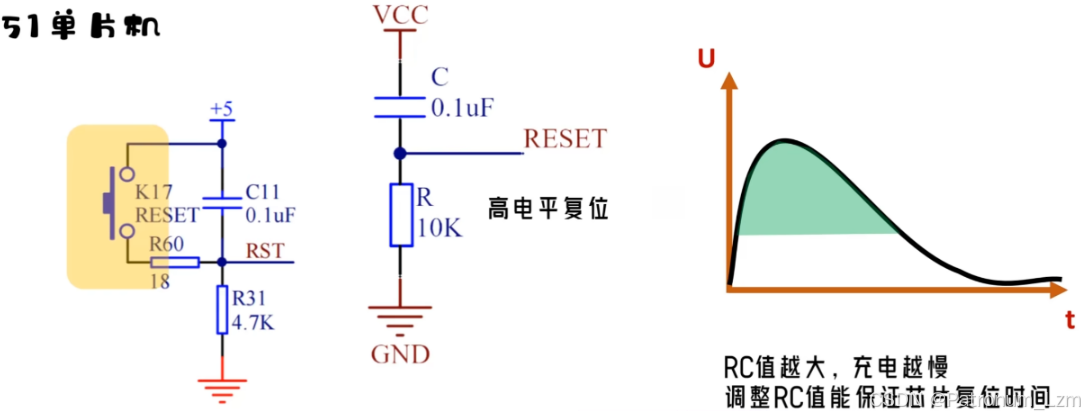

1、51单片机

 复位电平：高电平

按下瞬间电平变化：

        按下：0V缓慢升高至5V

        松开：5V缓慢降低至0V

2、STM32

 复位电平：低电平电平

按下瞬间电平变化：

        按下：3.3V缓慢降低至0V

        松开：0V缓慢升高至3.3V

电容作用：电容两端电压不会突变，延长低电平时间，使得复位时间超过20us

单片机上电会自动复位，并不需要手动按下复位按键
