在心电图完成采集后，除了纸质的报告，一般对于需要接入医院信息系统如HIS、PACS等，需要按一定的格式存储，但长期以来均没有出现统一的格式标准，各心电厂家一般采用不同的格式做为存储。下面介绍一些常见的心电数据格式，主要有SCP-ECG、HL7 aECG、DICOM3.0、MFER、EDF/EDF+、GDF、ISHNE等，其他一些厂家自己的数据格式，如飞利浦的PhilipsXML，GE的MUSE-XML等，其中SCP-ECG、HL7 aECG、DICOM3.0、MFER获得标准开发组织（standard development organization）的支持，应用比较广泛。

1.SCP-ECG

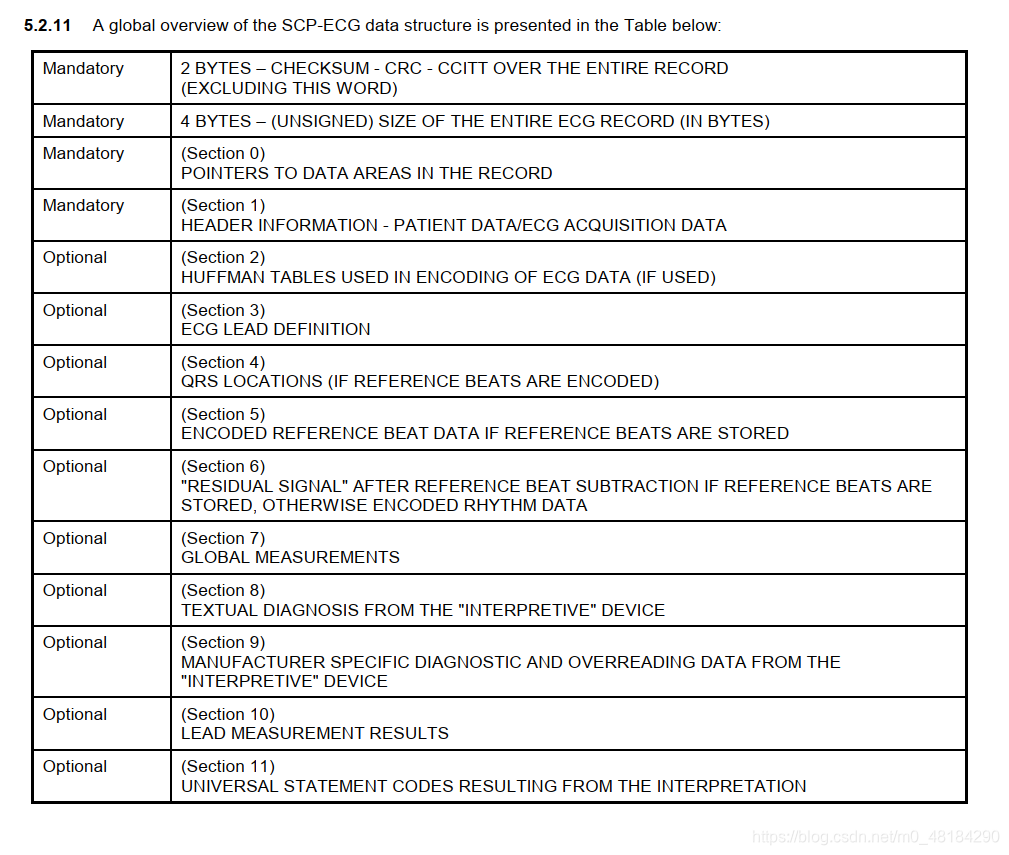

SCP-ECG由欧洲标准会员会制定，为二进制格式存储，由于存储时可以采用Huffman编码，生成的SCP文件相对较小。文档可参照《Standard communications protocol for computer-assisted electrocardiography》[1]，SCP数据结构如下图所示，包含了一个2字节的CRC校验、一个4字节的数据长度和0到11共12个section。其中Mandatory是必填的，Optional是可选的。关于section序号，0到11是定义好的；12到127，以及1024之后的是预留备用；128到1023，厂家可以根据自己的需求定义，格式没有要求，但建议与其他section的格式保持一致。

SCP-ECG实现还没有专门的工具，不过标准写的很详细，参照标准填写相应的内容即可，一般来说也不是很难，网上有一些心电图显示工具（如EcgViewer，ECGtoolkit等），也可以用来测试生成的SCP文件是否正确。SCP-ECG包含的信息较为全面，而且由于采用了Huffman压缩算法，在非QRS波区域外还可以采用低通滤波及抽样，所以文件相对较小，但只能用于静态心电图中，动态和运动等其他心电图无法使用。另外由于采用二进制格式，导致文件的可读性较差。

2. HL7 aECG
