ADS设计滤波器

设计任务：

1、输入、输出阻抗50Ω

2、截止频率3GHz,波纹为0.5dB

3、4.5GHz时损耗不小于25dB

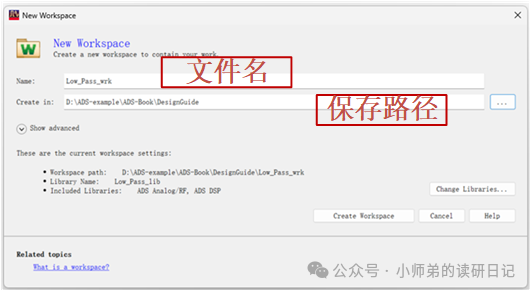

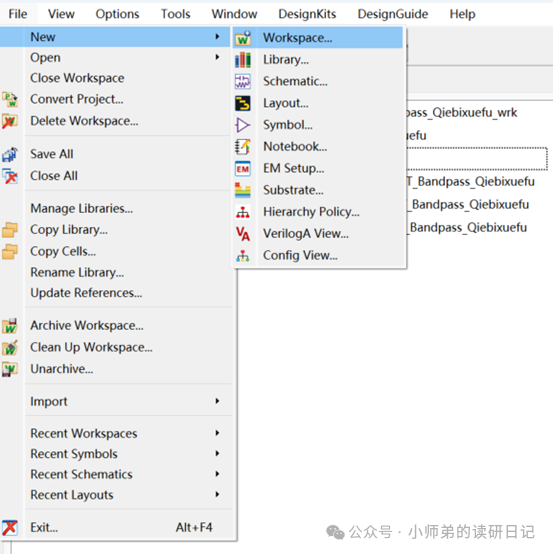

点击菜单栏【File】→【New】→【Workspace】创建一个工作空间。

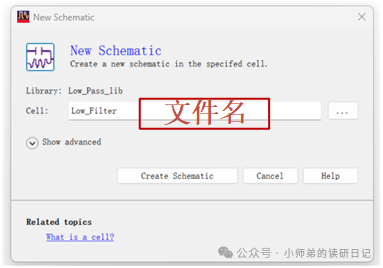

点击快捷键创建原理图：

工作空间和原理图建立完成后，下面进行滤波器设计向导的操作：

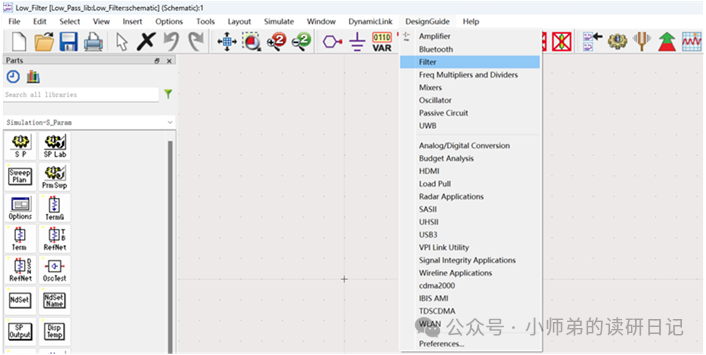

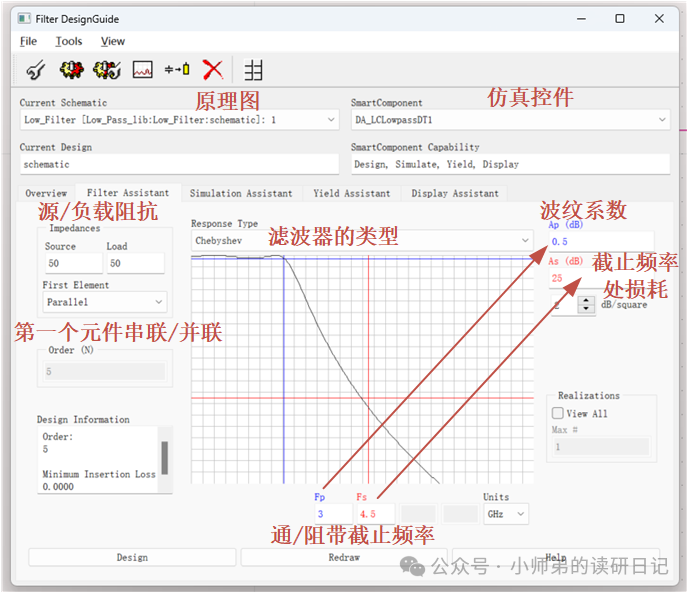

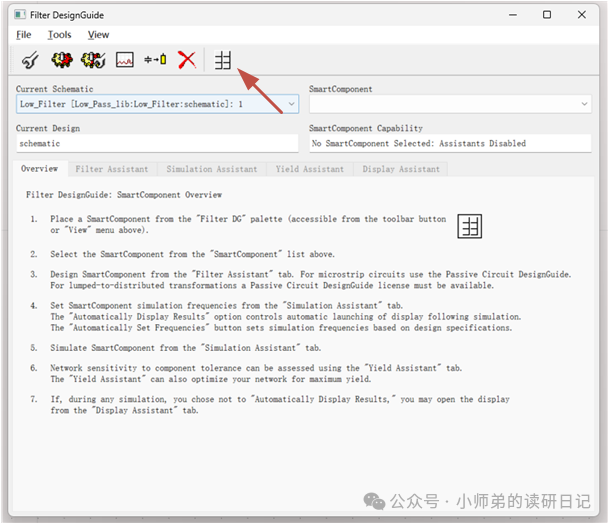

点击菜单栏【DesignGuide】→【Filter】→【Filter Control Window】进入设计向导界面→【Component Palette All】→低通滤波器

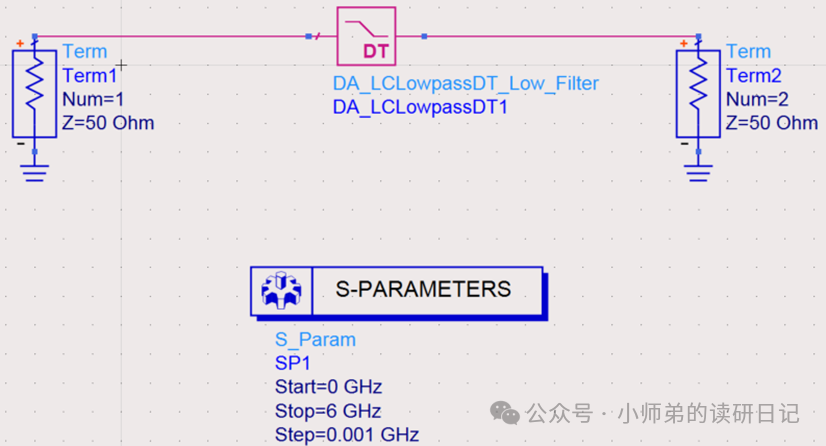

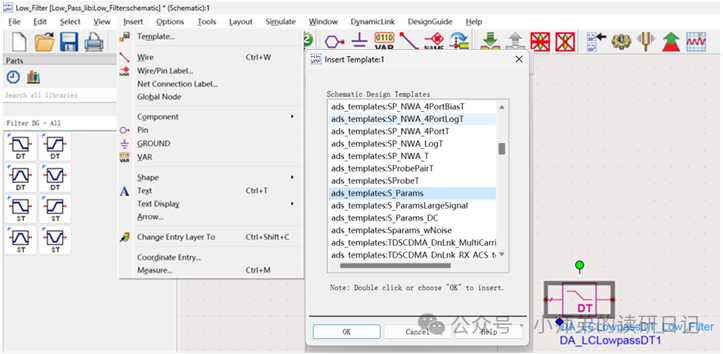

点击菜单栏【Insert】→【Template】→【asd_templates:S_Params】添加S参数模板→将【DT】与仿真端口连接好。

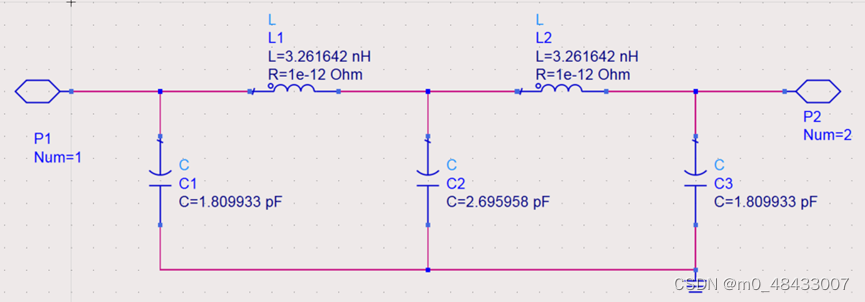

点击【Redraw】→【Design】设计集总参数滤波器，返回原理图窗口→点击

，可以看到生成的集总参数元件电路

点击

→设计S参数的频率范围及步长→

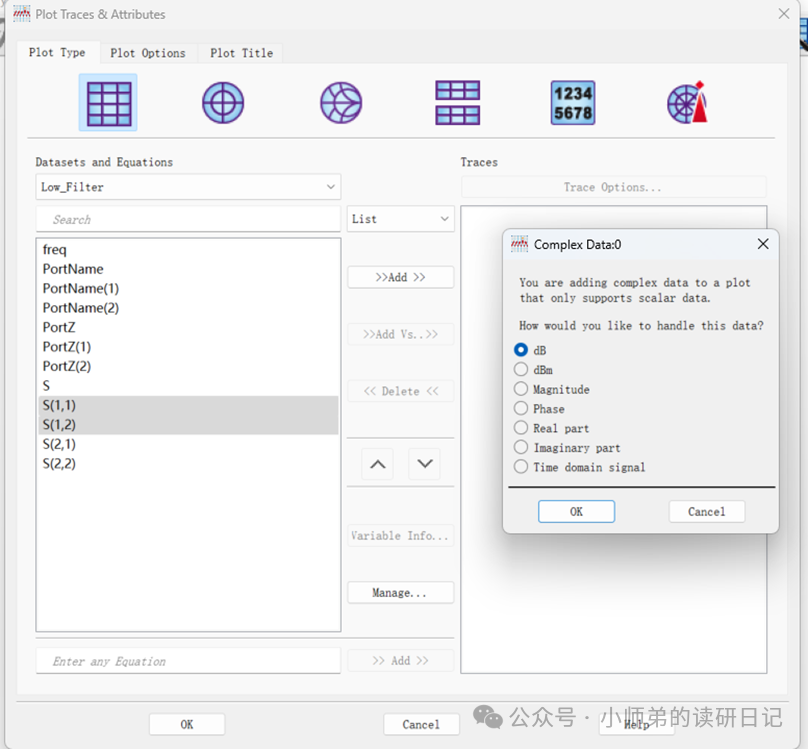

→New Data Display Window中的

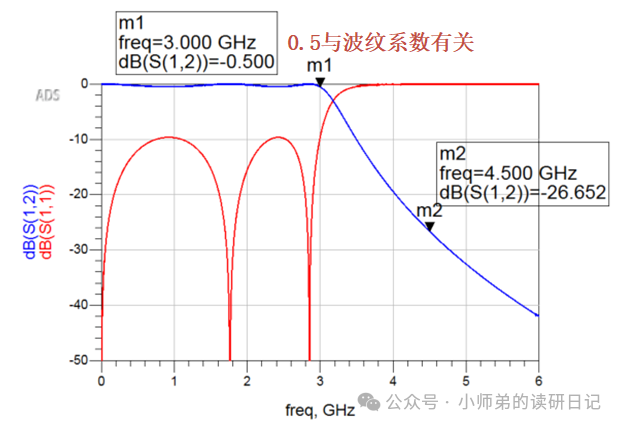

滤波器设计完成，符合预期要求。
