ADS入门学习笔记——微带短截线带阻滤波器设计

1、设计指标

• 滤波器响应为带阻滤波器，中心频率为4GHz；
• 阻带频率范围为3GHz到5GHz；
• 阻带内衰减大于15dB；
• 在2GHz和6GHz时衰减小于3dB；
• 系统特性阻抗为50Ω；
• 微带线基板厚度选1mm，基板相对介电常数为2.7。

2、理论分析

1. 选择合适滤波器原型；
2. 利用理查德变换，将集总元件转换为短截线；
3. 利用科罗妲规则，将串联短截线变换为并联短截线；
4. 阻抗变换。

3、原理图设计

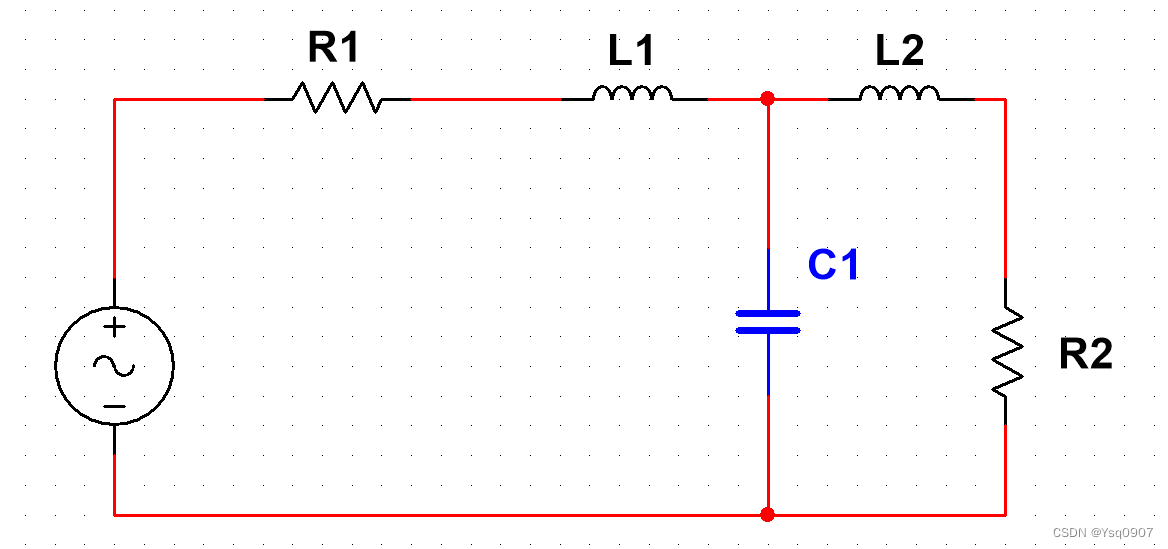

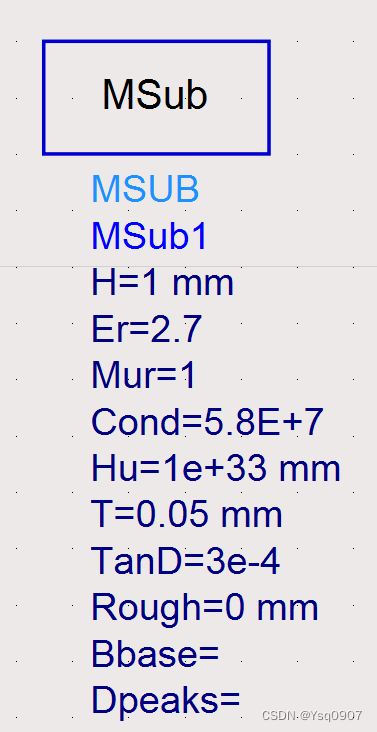

1.新建原理图，（选用3阶最平坦低通滤波器），选择微带线【TLines-Microstrip】元件面板，选择【MSUB】插入原理图；

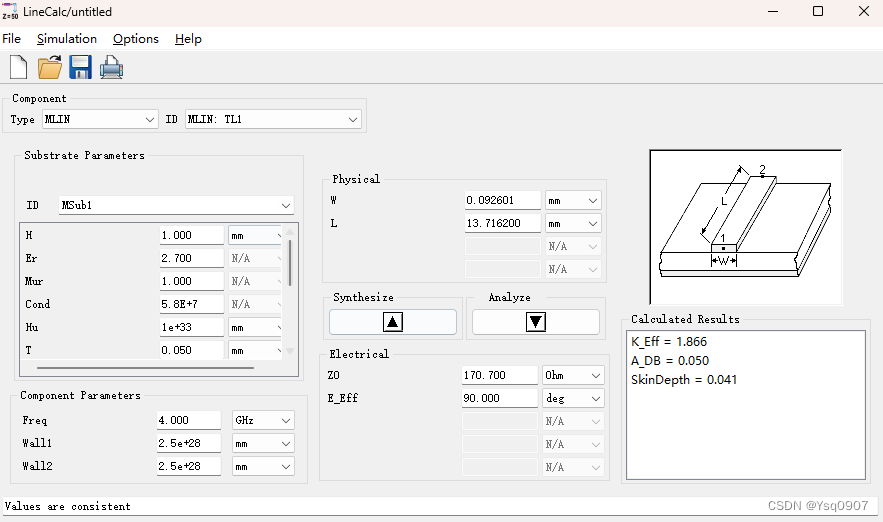

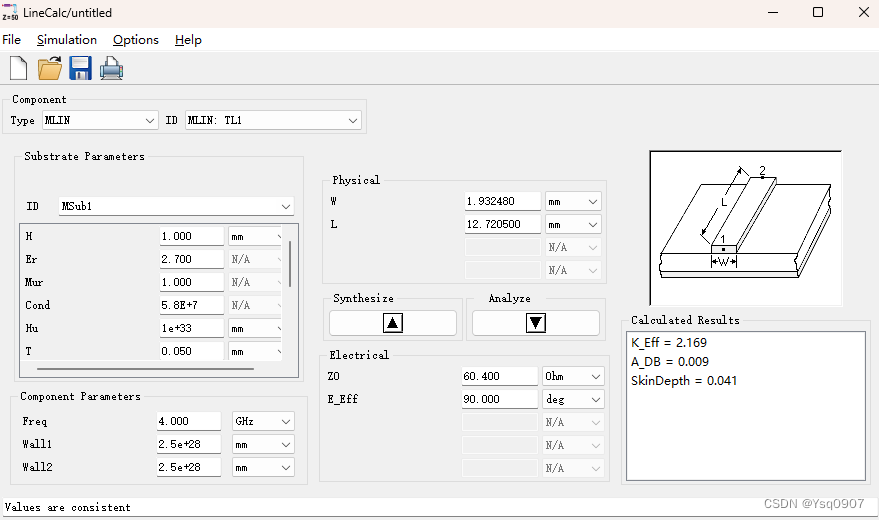

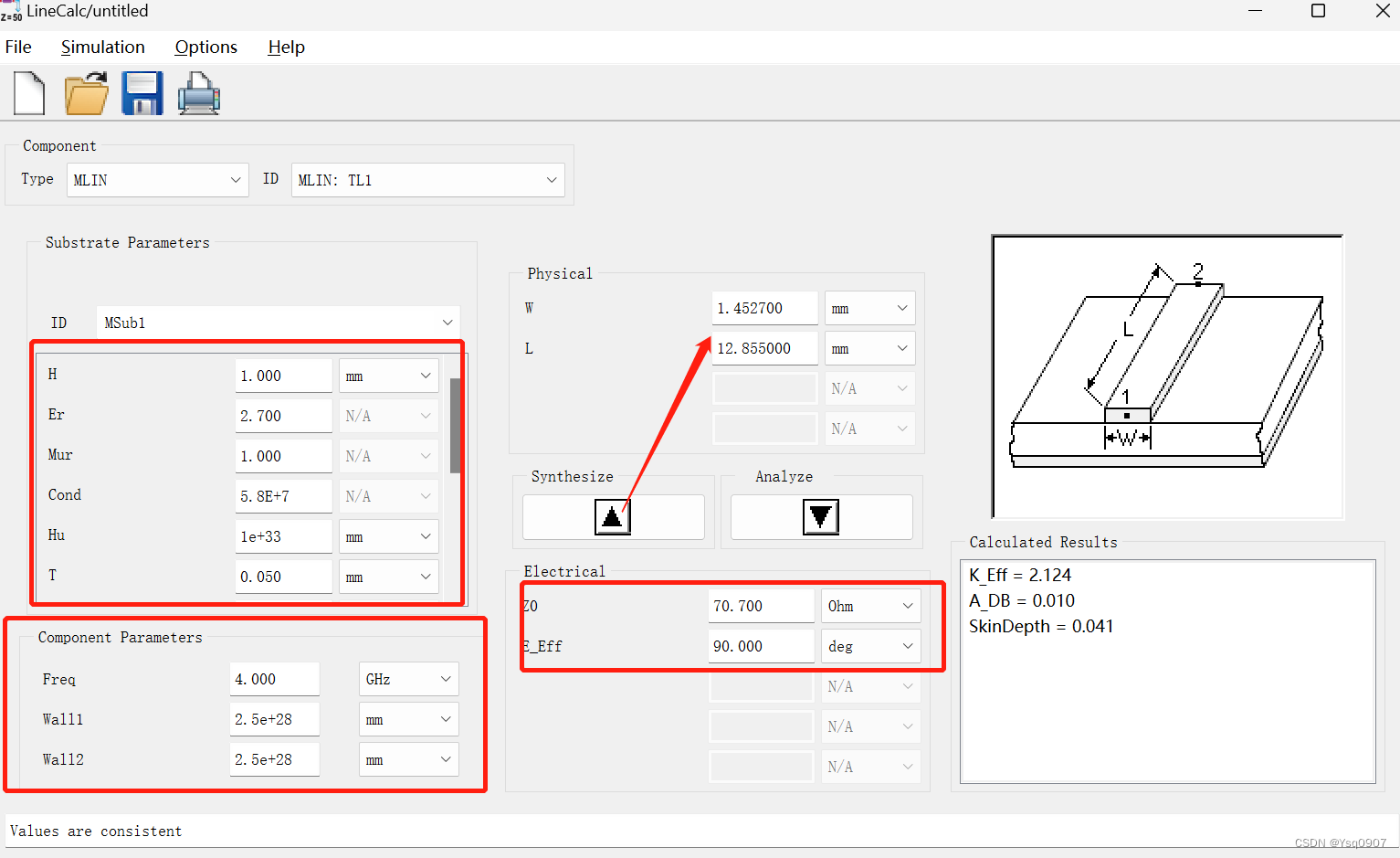

 2.选择【MLIN】插入微带线到原理图上，点击【Tools】→【LineCalc】→【Start LineCalc】，计算微带线的物理长度和宽度；

3. 得到微带短截线带通滤波器的尺寸;

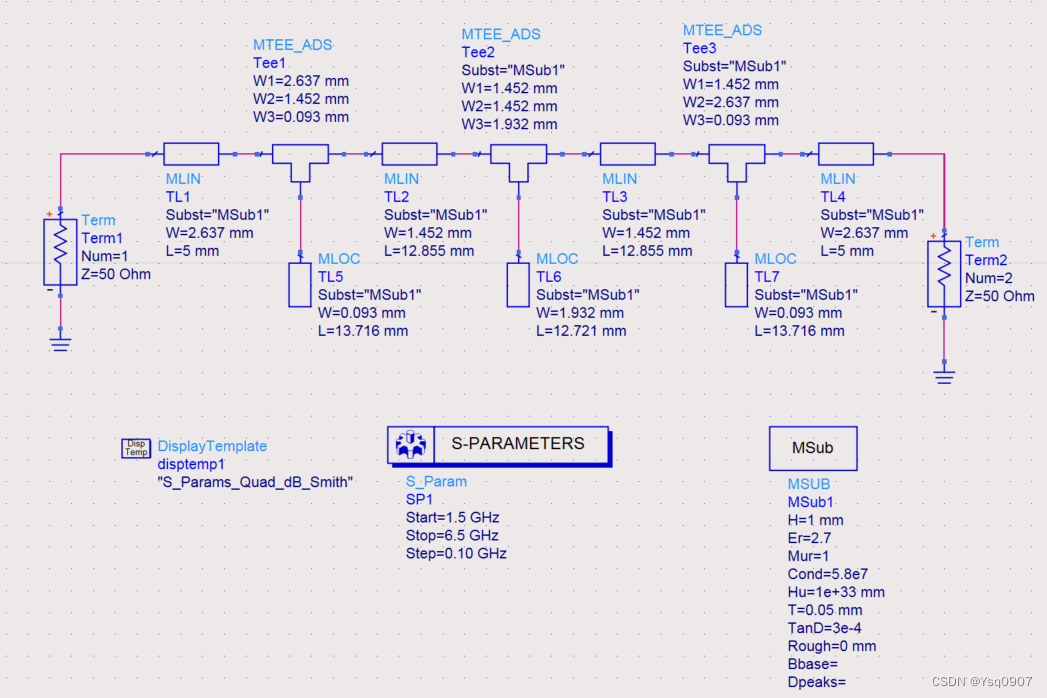

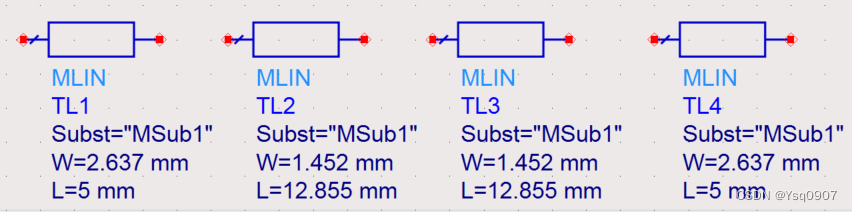

 4.在原理图器件面板选择【Tlines-Microstrip】→【MLIN】,在原理图上插入4根微带线，并设置参数;

5.选择T形结【MTEE】，插入3个到原理图中，并设置参数；

 6.选择终端开路微带线MLOC，插入3个到原理图中，并设置参数；

7.【Insert】→【Template】→【S_Params】添加 s参数仿真控件，并设置SP；

8. 点击【simulate】或F进行仿真;

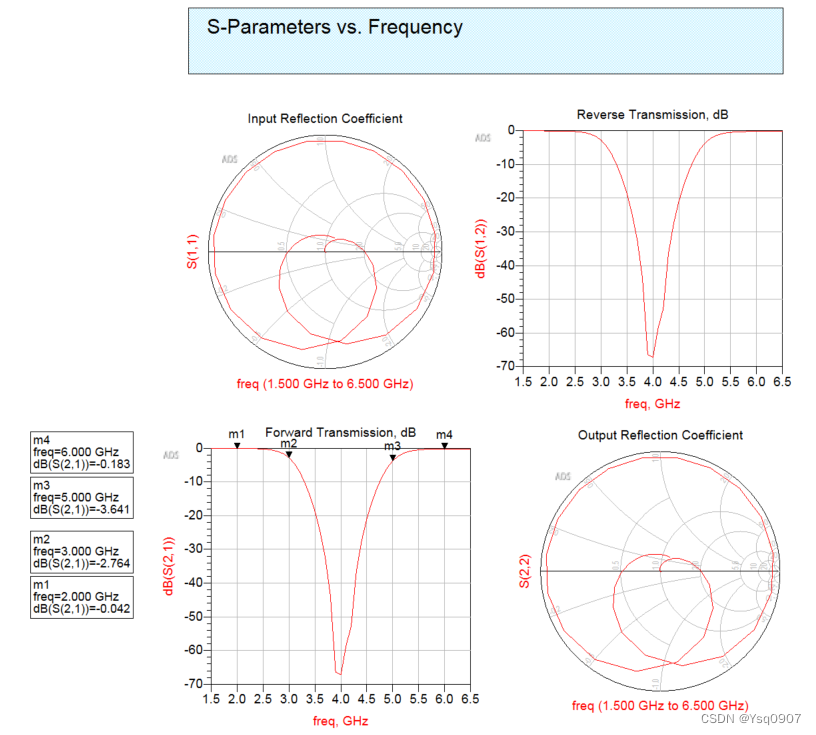

曲线在2GHz、3GHz、5GHz和6GHz处的值 不满足技术指标。

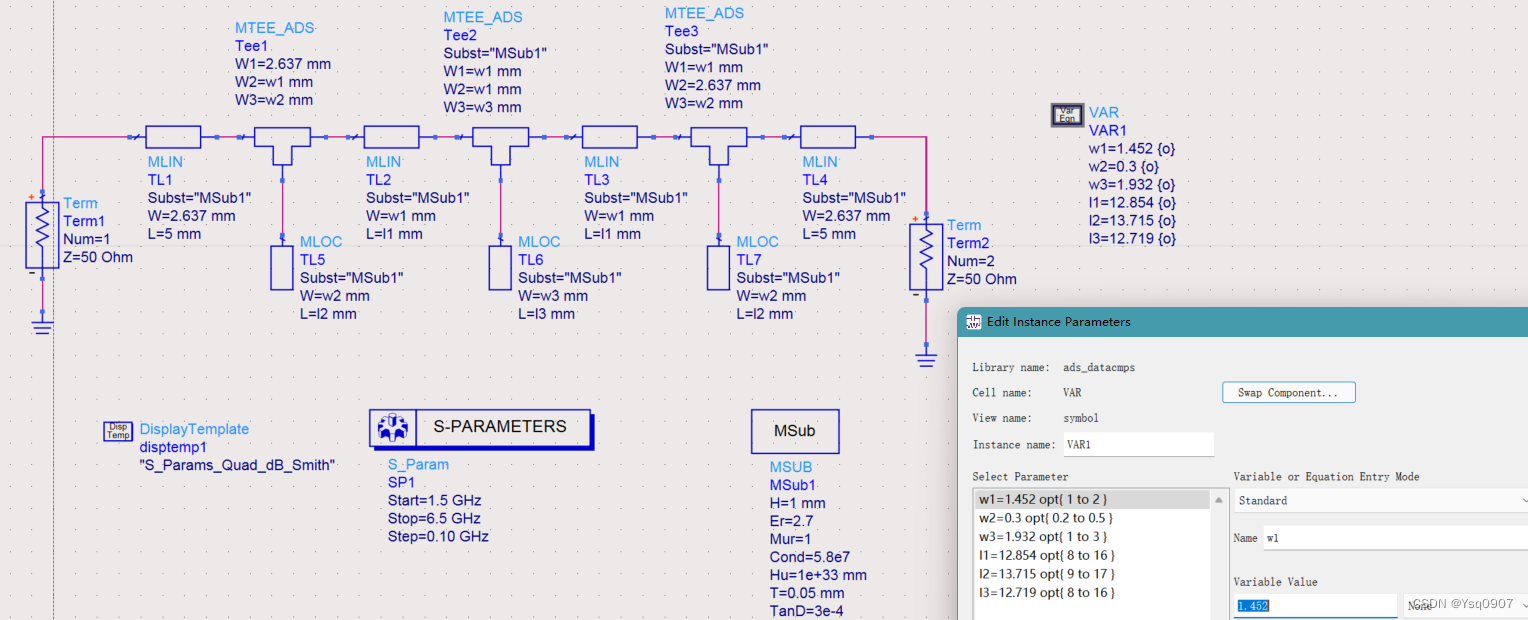

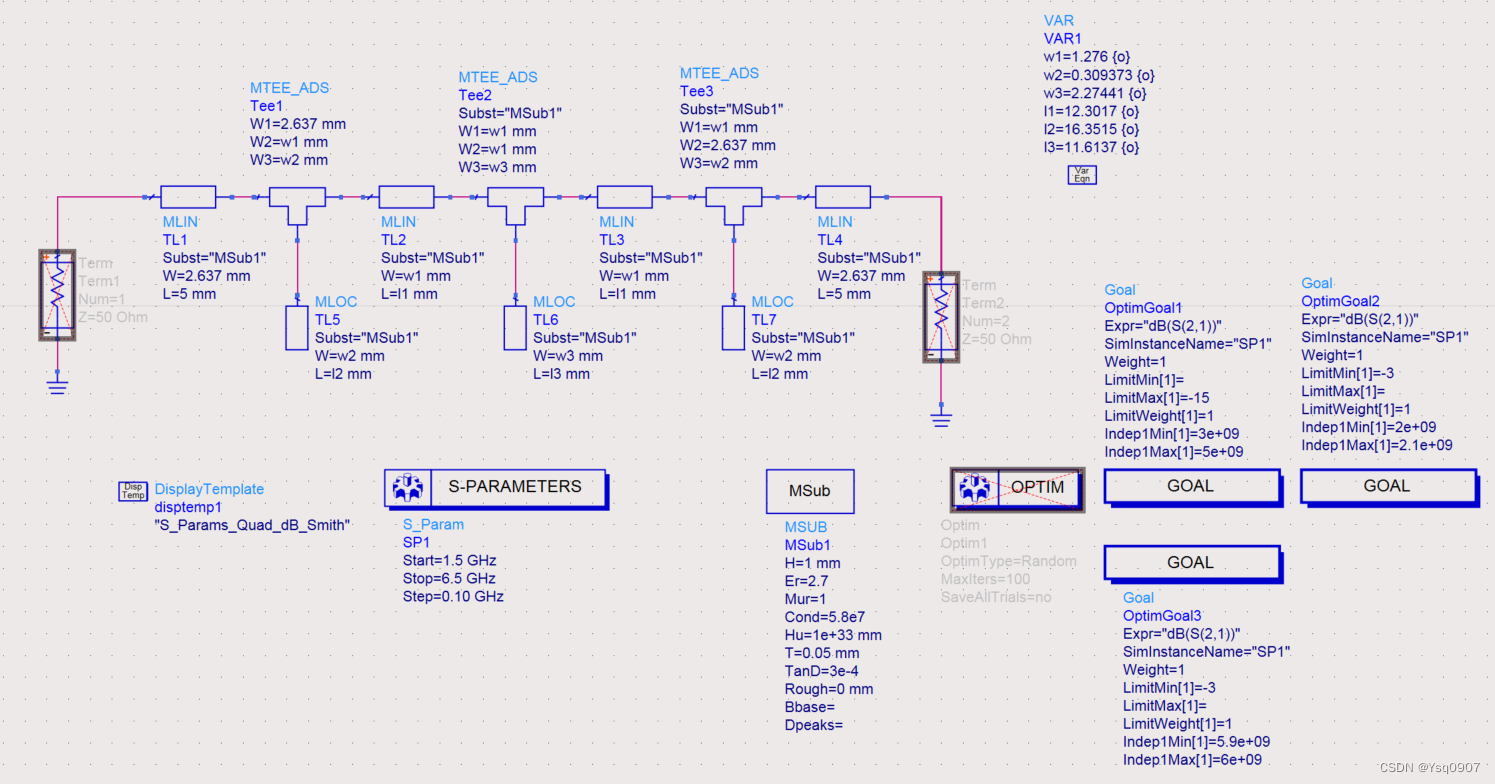

9.（优化）设置变量VAR控件，并改变取值方式；

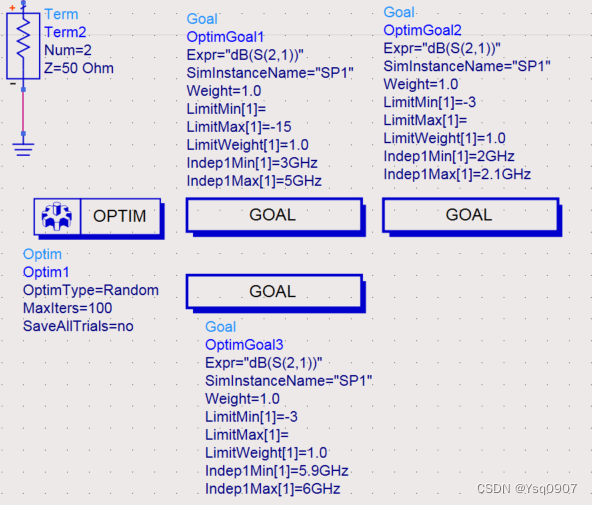

 10.在原理图元件面板，选择【Optim/Stat/DOE】→【Optim】插入优化控件到原理图中，选择【Goal】插入3个目标控件到原理图中，设置控件；

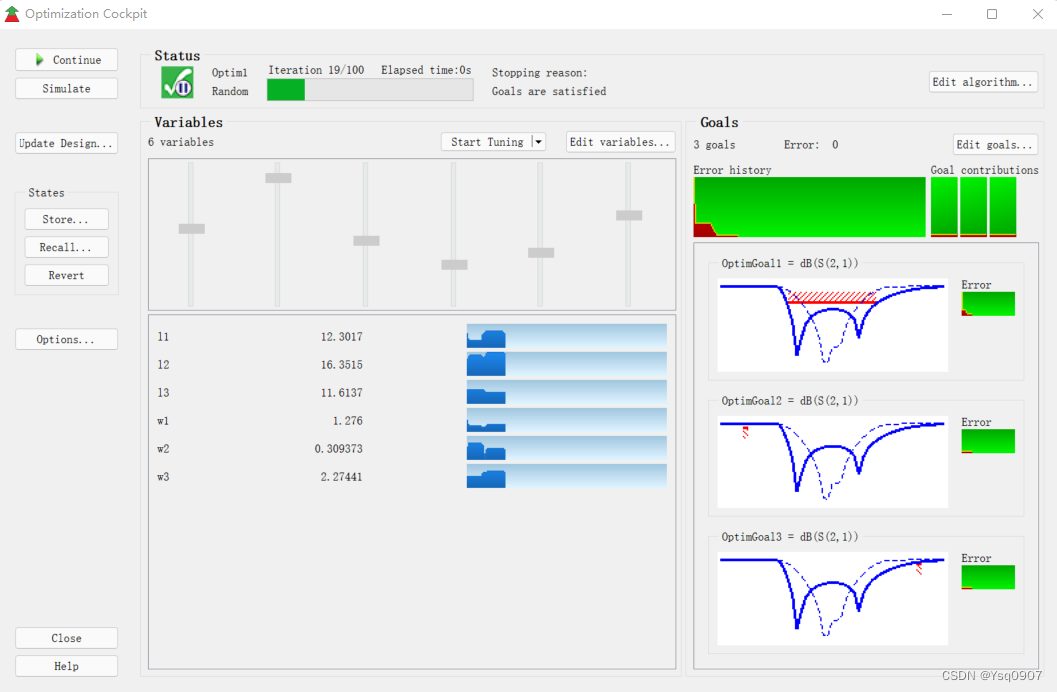

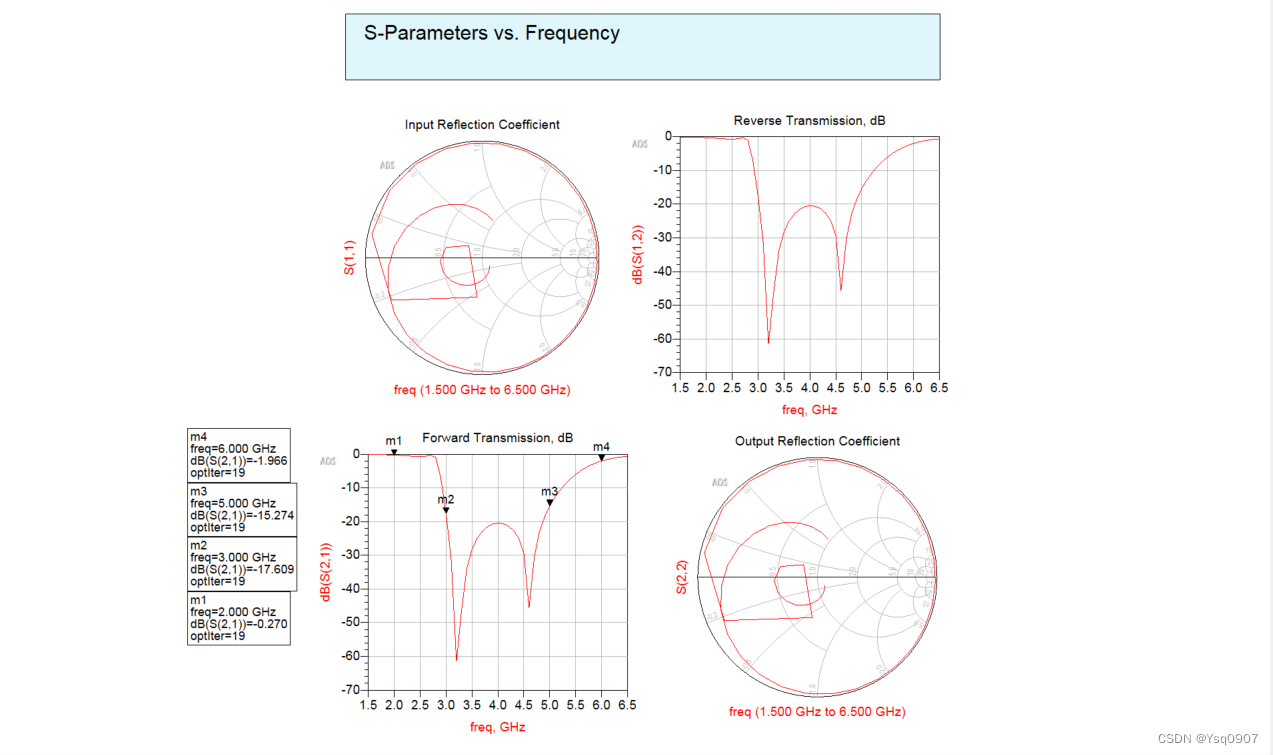

11. 单击进行优化；

 ​

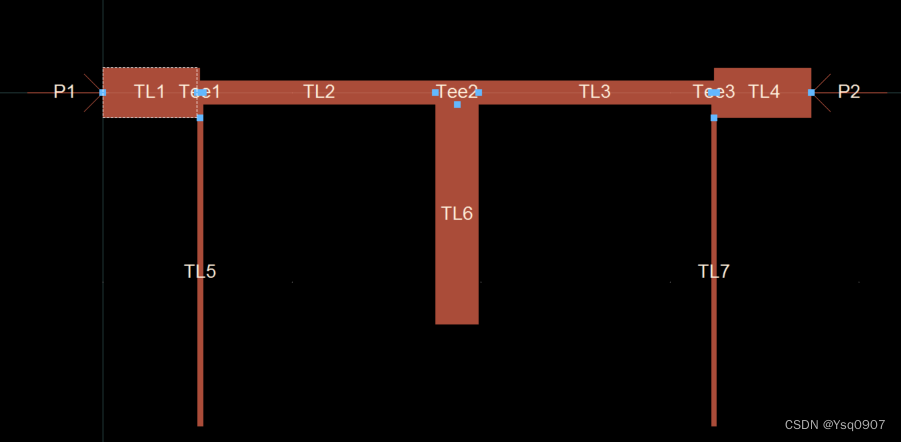

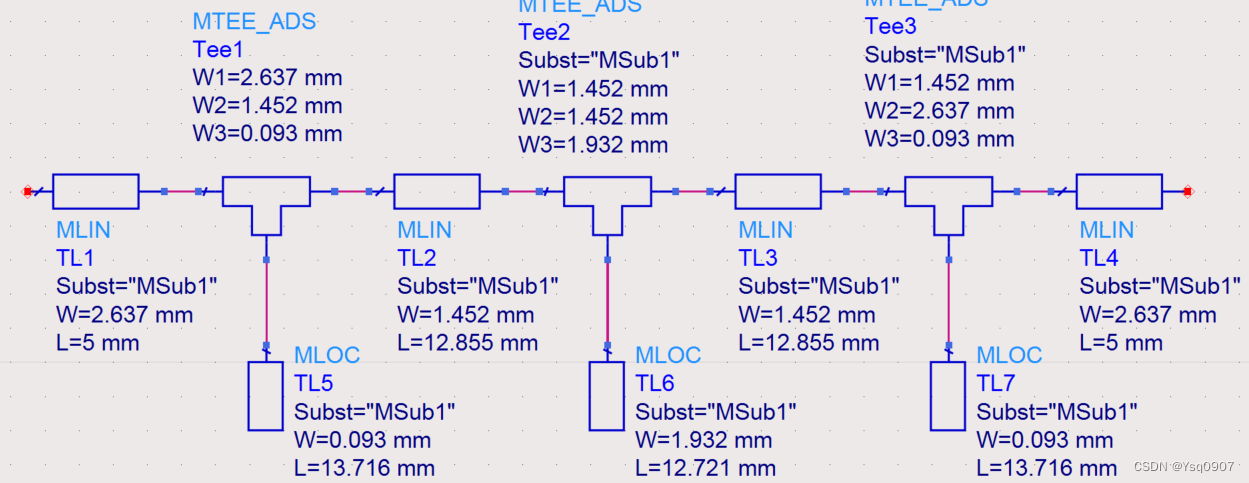

 12.（生成版图）在原理图上关闭2个端口【Term】【OPTIM】和接地，执行菜单命令【Layout】→【Generate/Update Layout】生成版图;

 13.在版图视窗上执行菜单命令【EM】→【Substrate】，全部【OK】，弹出设置窗口，执行命令【File】→【Import】→【Substrate From Schematic...】→【Add Substrate Form Schematic】，导入原理图，点击【OK】；

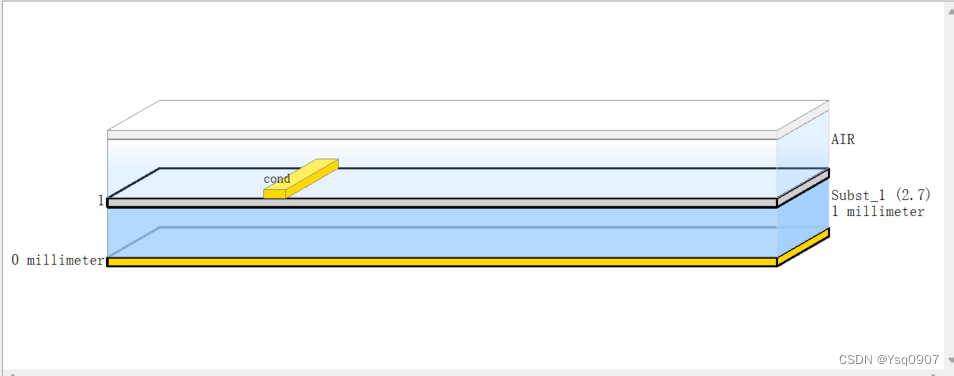

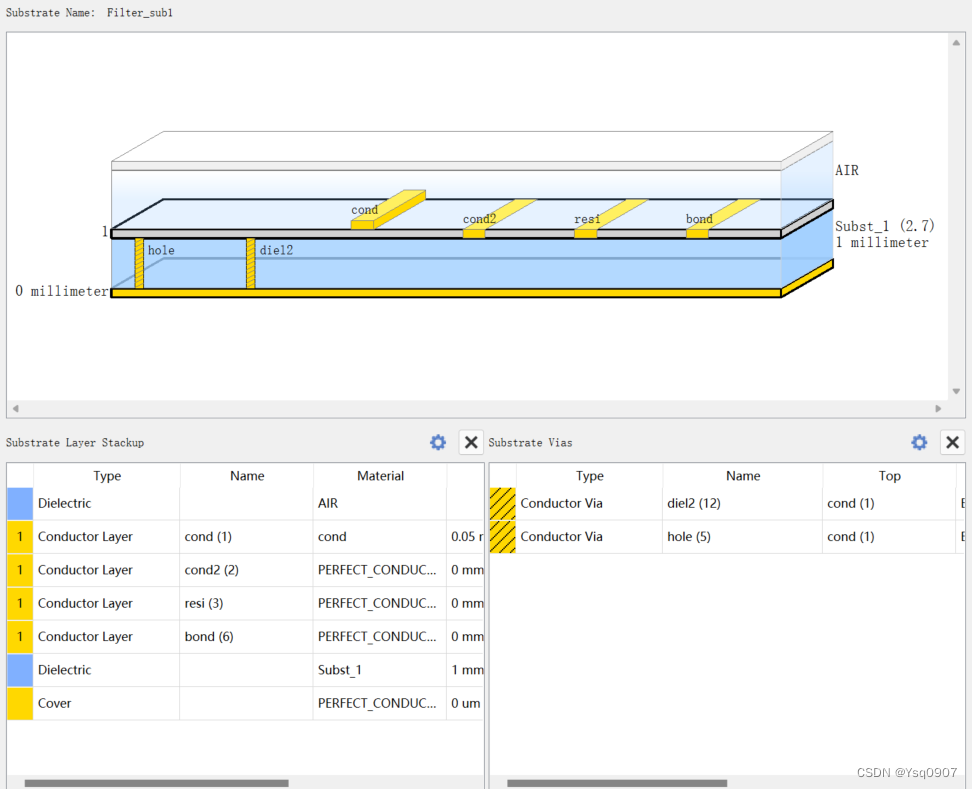

14.【Unmap】掉不需要的导体，叠层如下图所示；



15.（版图仿真）在版图设计窗口执行【Insert】→【Pin】插入两个【Pin】；

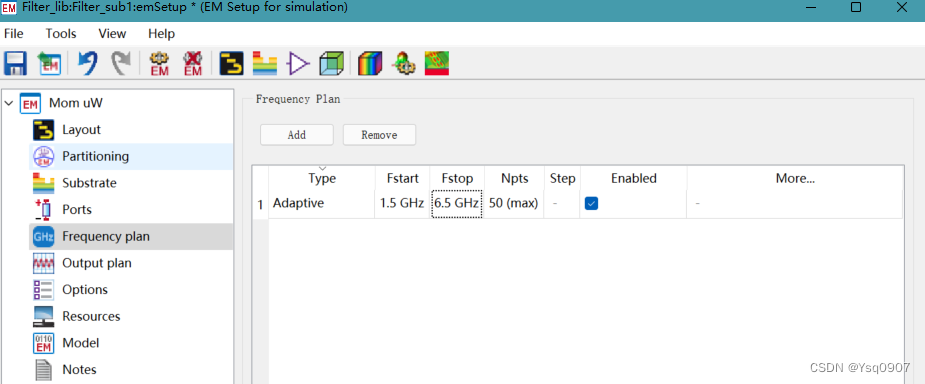

16.单击 ，打开【EM Setup】窗口，选择【Frequency Plan】，选择【Frequency Plan】进行设置；

17.单击【Simulate】进行仿真；

 可以看到在5GHz处不满足技术指标，还需要对原理图和版图进行修改、仿真。
