简单电力系统的暂态稳定性计算(一)

1 系统建模

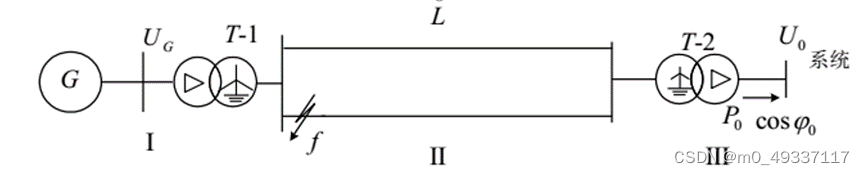

选取如图 1 所示的单机无穷大系统，分析在 $f$ 点发生两相接地短路，通过线路两侧开关同时断开切除故障线路后, 系统的暂态稳定性。

在这里插入图片描述

图 1 单机无穷大系统图

发电机的参数: $S_{G N}=352.5 \mathrm{MV} \cdot \mathrm{A}, P_{G N}=300 \mathrm{MW}, U_{G N}=10.5 \mathrm{kV}, x_{d}=1, x_{d}^{\prime}=0.25, x_{d}^{\prime \prime}=$ $x_{q}=0.6, x_{q}^{\prime}=0.243, x_{l}=0.18, T_{d}^{\prime}=1.01, T_{d}^{\prime \prime}=0.053, T_{q 0}^{\prime \prime}=0.1, R_{s}=0.0028, H(s)=$ $\mathrm{~s} ; T_{J N}=8 \mathrm{~s}$ ; 负序电抗: $x_{2}=0.2$ 。

变压器 $\mathrm{T}-1$ 的参数: $S_{T N 1}=360 \mathrm{MV} \cdot \mathrm{A}, U_{S T 1} \%=14 \%, k_{T 1}=10.5 / 242$ ; 变压器 $\mathrm{T}-2$ 的参数: $S_{T N 2}=360 \mathrm{MV} \cdot \mathrm{A}, U_{S T 2} \%=14 \%, k_{T 2}=220 / 110$ 。
