这次分享当年的嵌入式课程设计,本次课程设计基于Proteus开发农场环境监测系统,采用Proteus、STM32CubeMX、Keil嵌入式开发框架,通过Proteus搭建硬件仿真电路,模拟现实世界中的农场环境监测。
话不多说,先看最终的实现效果。

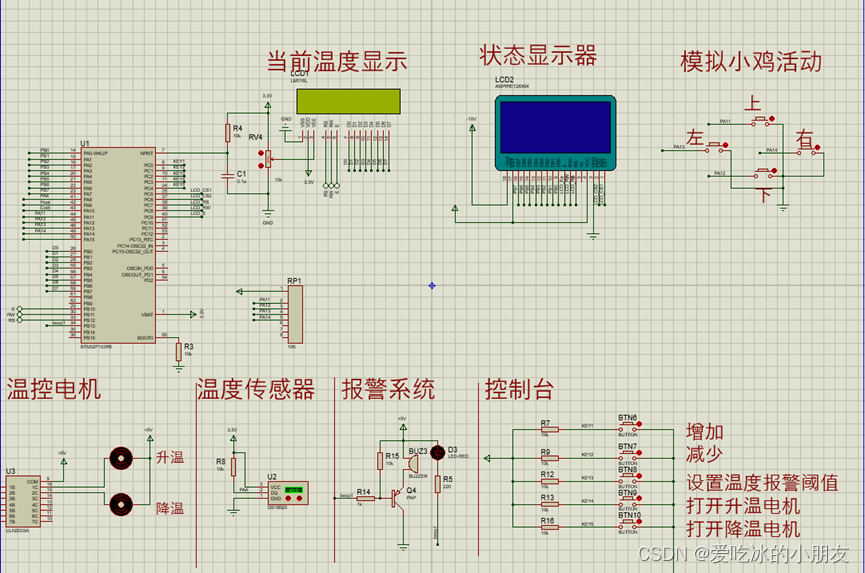

界面划分为几个区域:温度显示器、状态显示器、温度传感器、报警系统、温控电机、控制台等,界面分区较为清晰。
STM32F103R6中用到的主要引脚如下:PA0~PA7作为LCD12864的数据线输入,其使能等信号端分布在PC5~PC9。PB0~PB7作为LM016L的数据线输入,其使能等信号端为PB10~PB12。PC0~PC4为控制台的输入信号端,PA11~PA14为模拟家畜移动的按键输入端。
1 主要功能
本次课程设计的内容主要是设计一款基于家畜养殖场的环境监测系统,用Proteus硬件仿真的方式,模拟显示世界中用到的硬件设备。基于上述嵌入式开发背景,主要实现以下几个功能:
1 显示交互信息
2 获取农场实时温度
3 报警系统与异常情况处理系统
4 家畜活动情况模拟监测
2 设计方案
2.1 主要任务
针对项目中所描述的功能,在Proteus仿真设计中作了相应的抽象,具体任务如下表所示:
