OSPF——7种状态讲解

目录

OSPF状态图

OSPF状态详解

Down

Attempt （一般不存在）

Init

2-Way

Exstart

Exchange

Loading

Full

---

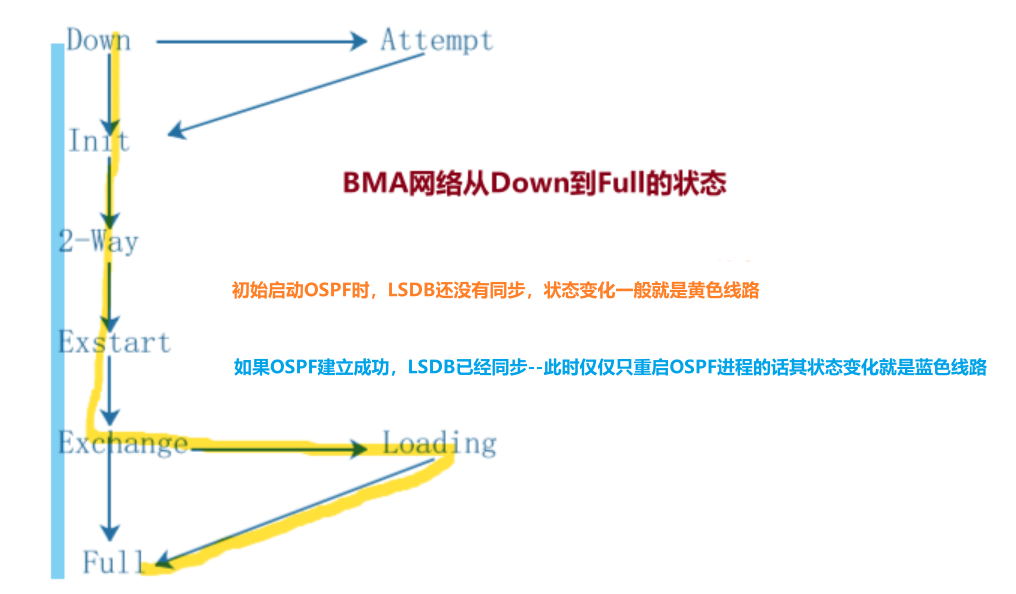

OSPF状态图

---

OSPF状态详解

Down

没有收到Hello包

Attempt （一般不存在）

Attempt 在帧中继网络中才会出现，表示的是网络为测试、唤醒状态

Init

收到邻居发来的Hello包，但是收到Hello包中的邻居字段没有自己

2-Way

收到邻居发来的Hello包的邻居列表中有自己，建立邻居关系

Exstart

发送DD报文（此处DD报文不包含LSA头部信息）

作用

决定主从关系（Router-ID大的为主路由器，小的为从路由器）

确定序列号保证报文交互的可靠性

比较MTU（可选，缺省不比较）

MTU对邻居建立的影响

1、主的MTU值比从设备的MTU值小；两端都会停留在Exstart状态

2、主的MTU值比从设备的MTU值大；从设备会停留在Exchange状态，主设备停留在Exstart状态

3、两端有一段未开启MTU值检测，则两端可以建立邻居

Exchange

通过交换DD报文，交换LSA头部信息

具体的交互流程

上述Exstart状态决定出主从关系后，即从设备此时收到了主设备发来的空的DD报文

从设备使用主的序列号发送DD报文来回应主（此时DD报文包含LSA头部信息）

主也通过DD报文发送自己的LSA头部信息，并将序列号加1

从又使用主的序列号回应主；一直循环，直到主与从的M位都不置位（或者说只要有一侧有未传递的LSA头，就会一直循坏）

Loading

通过上述获得的LSA头部信息，来确定自己需要哪些LSA

具体实现方式

通过发送LSR请求、发送自己的LSA完整信息（LSU）给对方、发送LSACK确认信息来完成LSDB同步

Full

LSDB同步完成，建立邻接关系
