锐捷Vlan基础与单臂路由实验配置

目录

实验一 Vlan基础实验

SWA配置

SWB配置

实验二 单臂路由实验

交换机配置

路由器配置

---

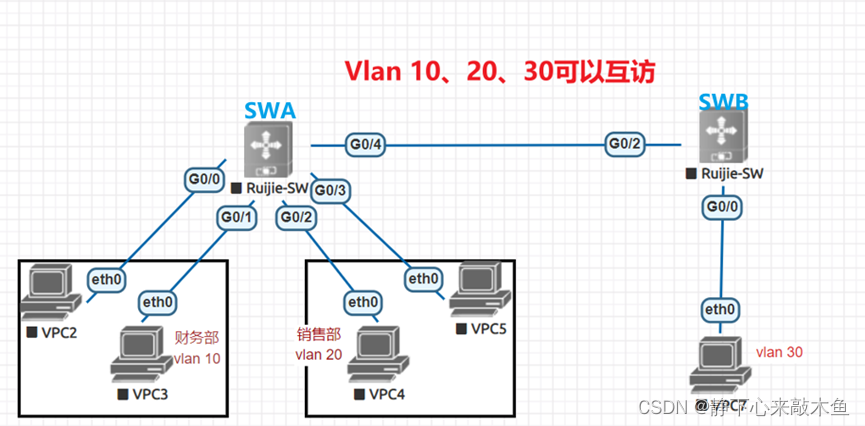

实验一 Vlan基础实验

SWA配置

将G0/0、0/1口配置为Access口，Vid为10

Vlan 10

Interface range GigabitEthernet 0/0-1

 Switchport mode access

 Switchport access vlan 10

将G0/2、0/3口配置为Access口，Vid为20

Vlan 20

Interface range GigabitEthernet 0/2-3

 Switchport mode access

 Switchport access vlan 20

将G0/4口配置为Trunk口，允许Vlan30通过(Vid不为30就可以，默认是1)

Vlan 30

Interface  GigabitEthernet 0/4

 Switchport mode trunk

 Switchport trunk allow vlan add 30

配置对应的Vlanif 10、20、30的IP地址

interface VLAN 10

 ip address 192.168.10.254 255.255.255.0

interface VLAN 20

 ip address 192.168.2.254 255.255.255.0

interface VLAN 30

 ip address 192.168.3.254 255.255.255.0

SWB配置

将G0/0口配置为Access口，Vid为30

Vlan 30

Interface  GigabitEthernet 0/0

 Switchport mode access

 Switchport access vlan 30

将G0/2口配置为Trunk口，允许Vlan30通过(Vid不为30就可以，默认是1)

Interface  GigabitEthernet 0/2

 Switchport mode trunk

 Switchport trunk allow vlan add 30

配置对应的Vlanif 0、30的IP地址

interface VLAN 30

 ip address 192.168.3.253 255.255.255.0

---

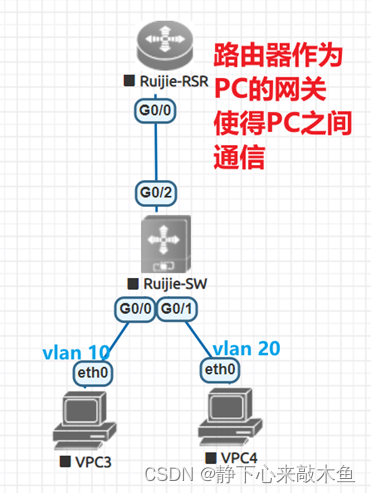

实验二 单臂路由实验

交换机配置

将G0/0口配置为Access口，Vid为10

将G0/1口配置为Access口，Vid为20

将G0/2口配置为Trunk口，允许Vlan10、20通过(Vid不为10、20就可以，默认是1)

路由器配置

配置子接口并绑定vid

interface GigabitEthernet 0/0

 no switchport                        接口进入三层模式

interface GigabitEthernet 0/0.10

 encapsulation dot1Q 10               绑定Vid 10

 ip address 192.168.1.254 255.255.255.0

 arp gratuitous-send enable            默认ARP广播发送开启

interface GigabitEthernet 0/0.20

 encapsulation dot1Q 20

 ip address 192.168.2.254 255.255.255.0

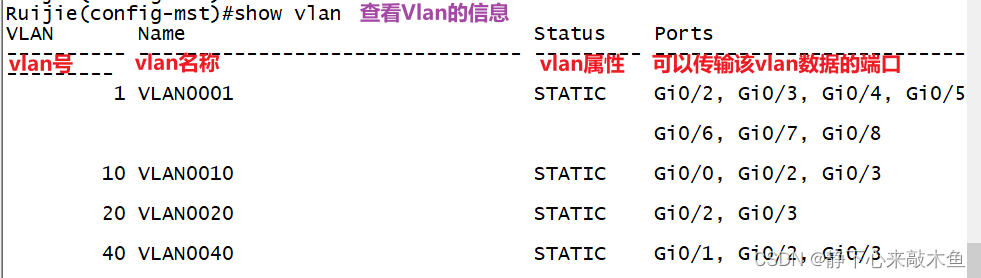

show vlan
