本文详细介绍了IPv6中的ICMPv6报文格式及其功能，包括差错报文和信息报文类型，并深入探讨了邻居发现协议（NDP）的工作原理，如地址解析、地址冲突检测、邻居状态跟踪及路由器发现等功能。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

ICMPv6报文格式

差错报文

信息报文

邻居发现协议NDP

RS报文

Flags字段

地址前缀信息

生存周期

IPv6地址获取方式

链路本地地址的生成方式

非链路本地地址的生成方式

IPv6中取消了ARP（由于ARP会导致一些安全问题），ARP的功能都通过ICMPv6来实现

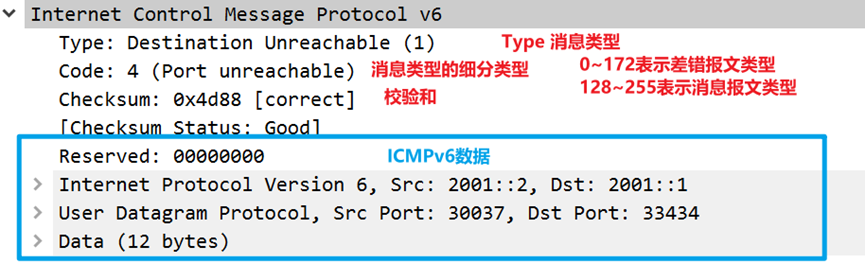

ICMPv6报文格式

差错报文

Type1——目的不可达

       Code0：没有到达目标设备的路由

       Code1：与目标设备的通信被管理策略禁止

       Code3：目的IP地址不可达

       Code4：目的端口不可达

Type2——数据包过长（报文超过出接口的链路MTU）

       Code字段一直为0，此数据包时Path MTU发现机制的基础

       Path Mtu报文，协商最小MTU

Type3——时间超时（设备收到IPv6字段Hop Limit字段为0或自身将Hop Limit字段减为0）

       Code0：在传输中超越了跳数限制

       Code1：分片重组超时

Type4——参数错误（报文有效性检查出错会发送）

Code0：IPv6基本头或扩展头的某个字段有错误

       Code1：IPv6基本头或扩展头的NextHeader值不可识别

       Code2：扩展头中出现未知的选项

信息报文

Type128——Echo Request （Ping请求报文）

Code字段为0

Type129——Echo Reply（Ping回应报文）

Code字段为0

邻居发现协议NDP

NDP协议是IPv6协议的基础，IPv4中的ARP、DHCP协议都可以通过NDP来实现。

NDP协议依靠ICMPv6协议发送报文，其中定义的5种ICMPv6报文如下

Type133——RS报文（路由器请求）

Type134——RA报文（路由器公告）

Type135——NS报文（邻居请求）

Type136——NA报文（邻居公告）

Type137——重定向报文

NDP协议功能

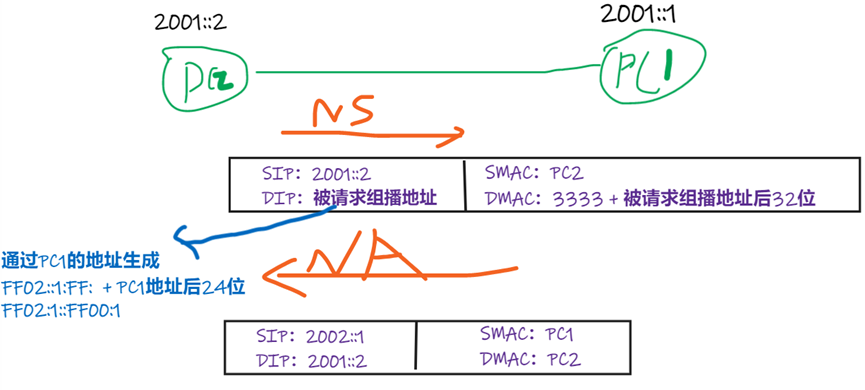

地址解析（类似ARP功能，获取MAC地址）

通过发送NS和NA报文来获取对端的MAC地址

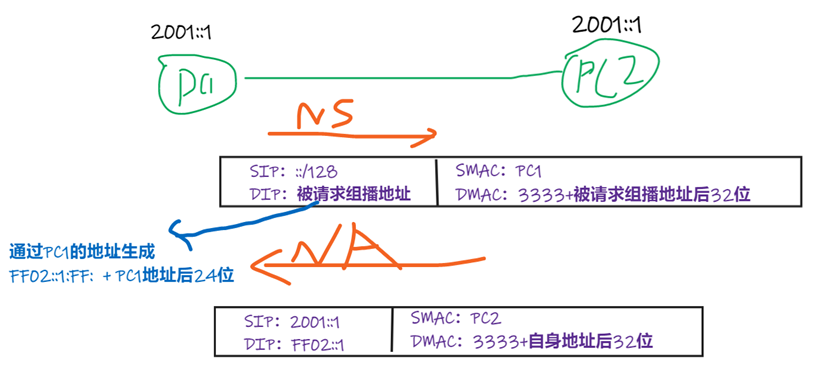

地址冲突检测DAD（类似免费ARP，检查地址是否冲突）

发送NS和NA报文

一个单播地址在分配给一个接口之后，如果此地址未通过DAD，则此地址就被称为实验地址（Tentative Address），试验地址无法进行通信

Tentative地址无法使用的两种情况

1、此设备会发送NS报文（类似免费ARP），如果收到回应的NA报文，则本端不再使用该Tentative地址，地址被标识未Duplicated状态

2、当此地址还是Tentatice地址，如果收到对方发来的DAD NS报文时，接收方（本端）不再启用该地址

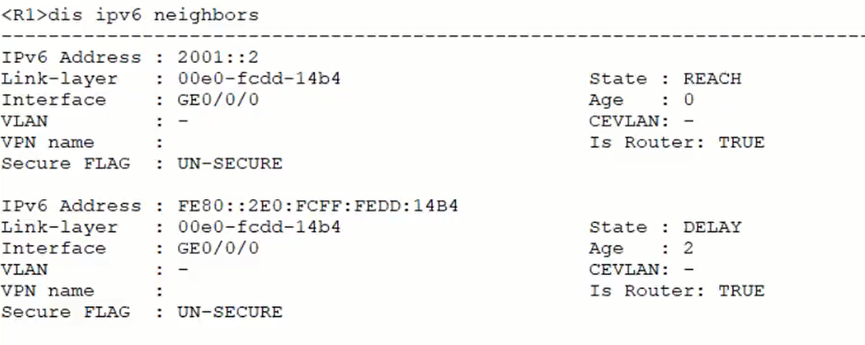

邻居状态跟踪（类似ARP表项）

IPv4的ARP表项老化时间1200s到了之后不会立马撤销，会发送一个ARP请求，在等待一个延迟后如果没有收到ARP应答，才会删除此表项

邻居状态跟踪，存储ARP状态信息，为下次通信提供保障

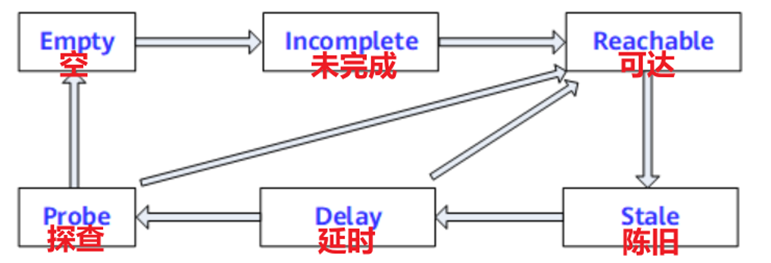

NDP定义了5种邻居状态（未完成、可达、陈旧、延迟、探查）

未完成状态：知道对端IPv6地址，不知道对端MAC地址

可达状态：发送NS、NA报文后获取到对端MAC地址

陈旧状态：表项老化时间32s过后，一直呆在陈旧状态

延时状态：当下次使用此表项时，发送NS报文，进入延时状态。

                在延时状态收到NA报文，直接进入可达状态

                在延时状态，发送最多5次NS报文，如果没有收到NA报文，进入探查状态

探查状态：发送NS报文

                在探查状态收到NA报文，直接进入可达状态

                在探查状态，发送1次NS报文，如果没有收到NA报文，进入空状态

延时状态的NS是组播的，探查状态的NS是单播的

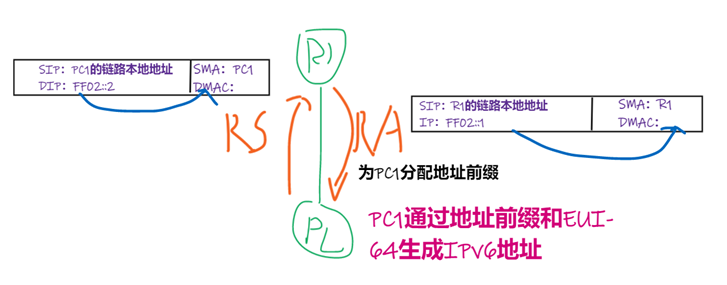

路由器发现——获取前缀，通过EUI-64生成IPv6地址

发送RS（目的地址-FF02::2）和RA（目的地址-FF02::1）报文来获取IPv6地址

前缀必须为64，后64接口ID通过EUI-64生成

通过接收到的RA携带的地址前缀生成IPv6地址

重定向功能——（类似ICMP重定向功能）

防止次优路径的产生，重定向报文的目的地址为单播地址

RS报文

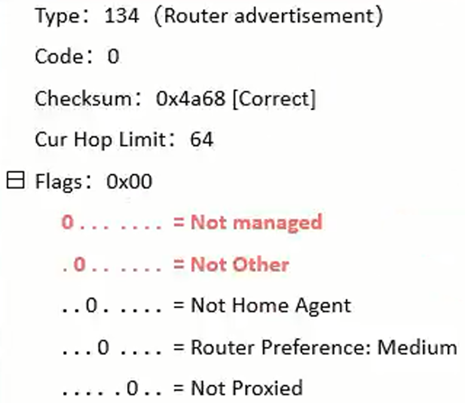

Flags字段

M=0  表示无状态获取IPv6

M=1  表示DHCPv6获取IPv6

0=1   表示不获取DNS等其它参数

0=1   表示通过DHCPv6获取DNS等其它参数

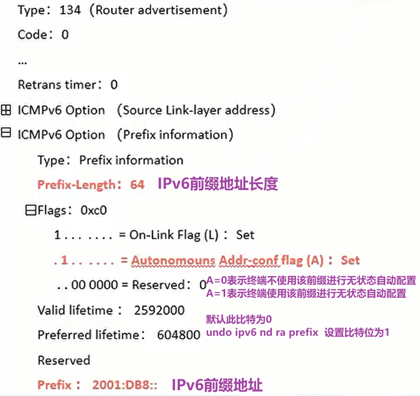

地址前缀信息

通过下发地址前缀信息使得终端可以通过无状态获取IPv6地址

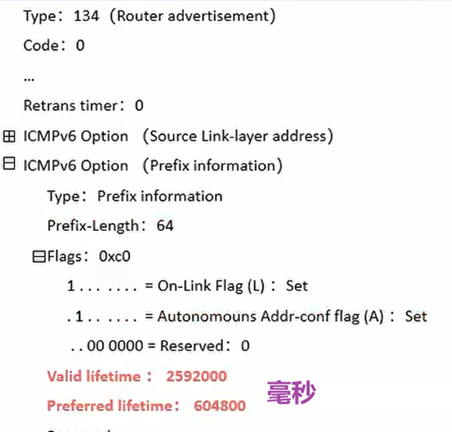

生存周期

地址状态

当终端获取到前缀并生成IPv6单播地址后，首先进入Tentavie状态

在通过DAD地址冲突检测后，进入Preferred状态（并在Preferred lifetime内保持该状态）

在Preferred lifetime超时后，进入Deprecated状态（并在Valid lifetime内保持该状态）

在Valid lifetime超时后，地址进入Invalid状态

不同状态对地址的定义

Preferred状态的地址，终端可以使用该地址正常收发报文

Deprecated状态的地址，现有的连接可以使用该地址，但是不可以使用此地址建立新的连接

Invalid状态的地址，该地址无法继续使用

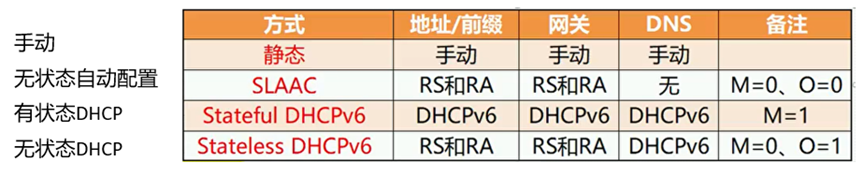

IPv6地址获取方式

链路本地地址的生成方式

手动配置

自动生成——通过软件或者EUI-64

非链路本地地址的生成方式

手工配置

自动生成

无状态自动生成

通过NDP的RS、RA来生成IPv6地址，无法获取到DNS信息（可以手工配置使得RA报文携带DNS服务器地址）

int g0/0/1

 ipv6 nd ra dns-server 114.114.114.114

DHCPv6有状态生成

通过DHCPv6获取IPv6地址、DNS等信息

DHCPv6无状态生成

通过NDP的RS/RA生成IPv6地址，通过DHCPv6获取DNS信息
