Internet 控制报文协议 —— ICMPv4 和 ICMPv6 详解

ICMP 是一种面向无连接的协议，负责传递可能需要注意的差错和控制报文，差错指示通信网络是否存在错误 (如目的主机无法到达、IP 路由器无法正常传输数据包等。注意，路由器缓冲区溢出导致的丢包不包括在 ICMP 响应范围内，在 TCP 负责范围)。

ICMPv4 和 ICMPv6 分别指用于 IPv4 和 IPv6 的 ICMP 版本。在 IPv4 中，协议字段值为 1 表示该报文携带了 ICMPv4；在 IPv6 中，ICMPv6 报文位于扩展头部里，ICMPv6 扩展头部上一个头部包含了值为 58 的 “下一个头部” 字段。

ICMP 报文

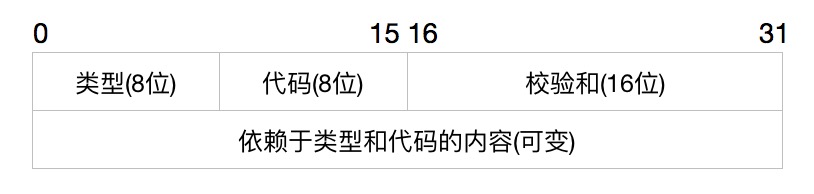

所有 ICMP 报文都以 8 位的类型 (Type) 和代码 (Code) 字段开始，其后跟随的 16 位校验和 (Checksum) 字段涵盖整个报文。

类型字段用于确定特定的报文，ICMPv4 和 ICMPv6 的该字段值并不相同；代码字段进一步肯定报文的含义，ICMPv4 和 ICMPv6 的该字段值并不相同；校验和字段用于确定报文信息的正确性。

ICMP 报文可分为两类：有关 IP 数据报传递的 ICMP 报文 (差错报文) 和信息采集和配置的 ICMP 报文 (查询或者信息类报文)。

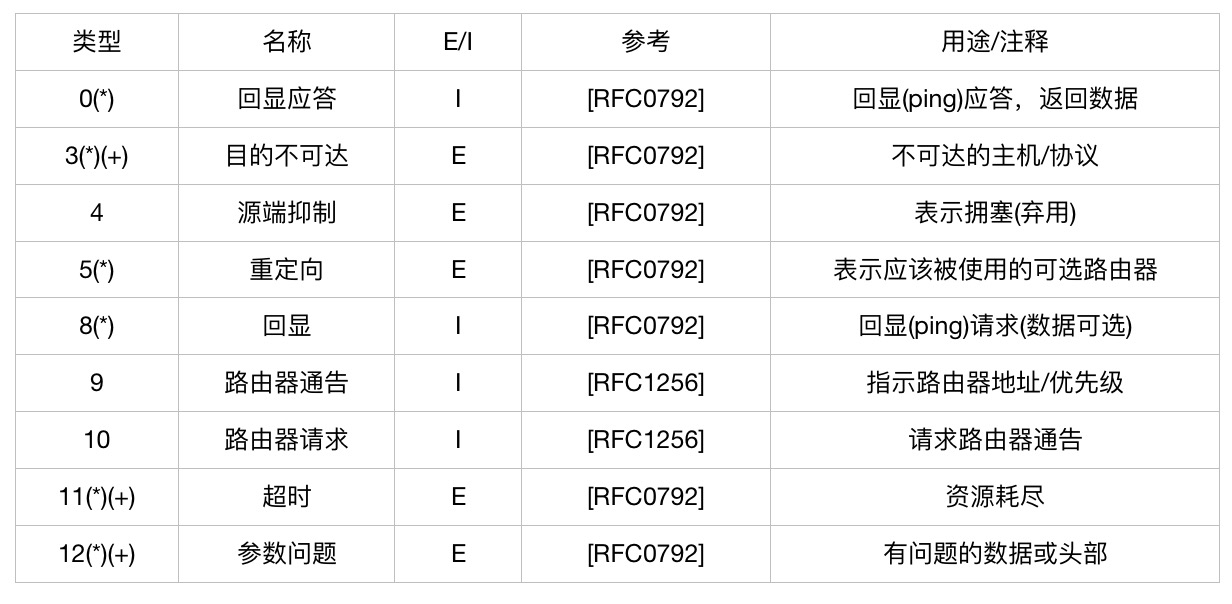

由类型字段决定的 ICMPv4 报文类型

(*) 标记的类型是最常见的，(+) 标记的可能包含 [RFC4884] 扩展对象，E 表示差错报文，I 表示查询 / 信息类报文。

ICMPv4 报文类型使用的代码

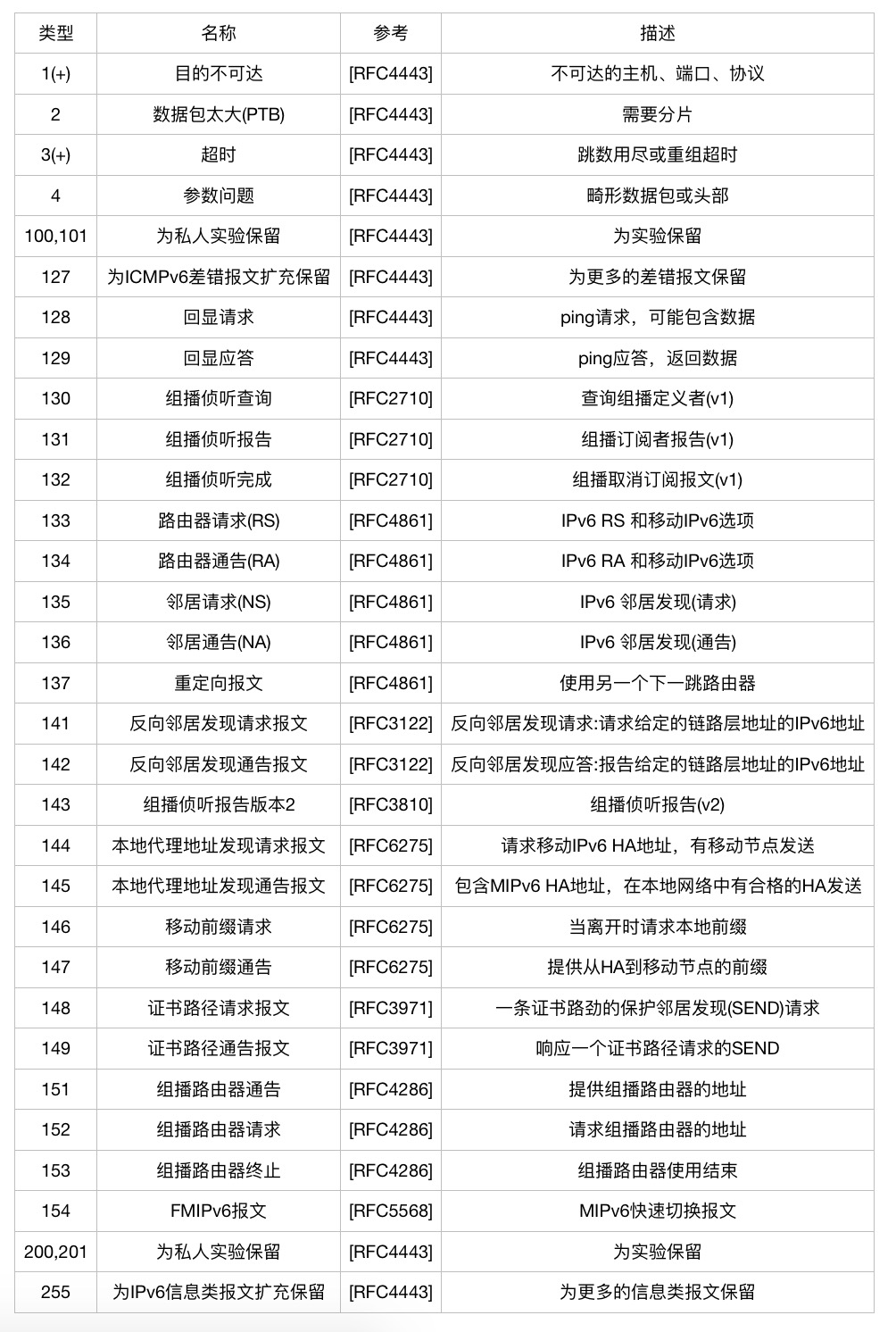

由类型字段决定的 ICMPv6 报文类型：差错报文的类型从 0-127，信息类报文类型为 128-255

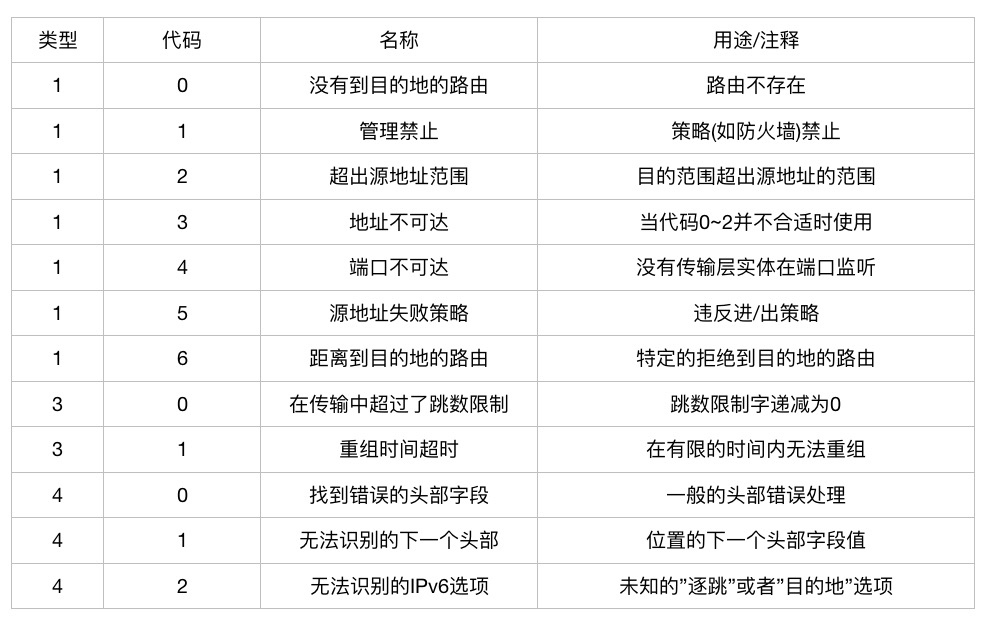

ICMPv6 报文类型使用的代码

一般来说，对于传入的 ICMP 信息，查询或信息类将被操作系统自动处理，差错类报文传递给用户进程或传输层协议 (除去重定向报文和目的地不可达，前者导致主机路由表的自动更新，后者用于路径 MTU 发现机制)。

传入的 ICMPv6 报文处理规则如下：

1. 未知的 ICMPv6 差错报文必须传递给上层产生差错报文的进程；

2. 未知的 ICMPv6 信息类报文被丢弃；

3. ICMPv6 差错报文将会尽可能多地包含到差错的原始 (违规) IPv6 报文，最终的差错报文大小不能超过最小的 IPv6 MTU (1280 字节)；

4. 在处理 ICMPv6 差错报文时，需要提取原始或违规数据包中的上层协议类型，用于选择适当的上层进程；

5. 存在处理差错的特殊规则；

6. IPv6 节点必须限制它发生 ICMPv6 差错报文的速率。

查询 / 消息类报文

由于某些 ICMP 的功能已经被其他特殊目的的协议代替，保存下来的广泛使用的 ICMP 查询 / 信息类报文是回显请求 / 应答报文 (常用的 “ping”)，以及路由器发现报文。

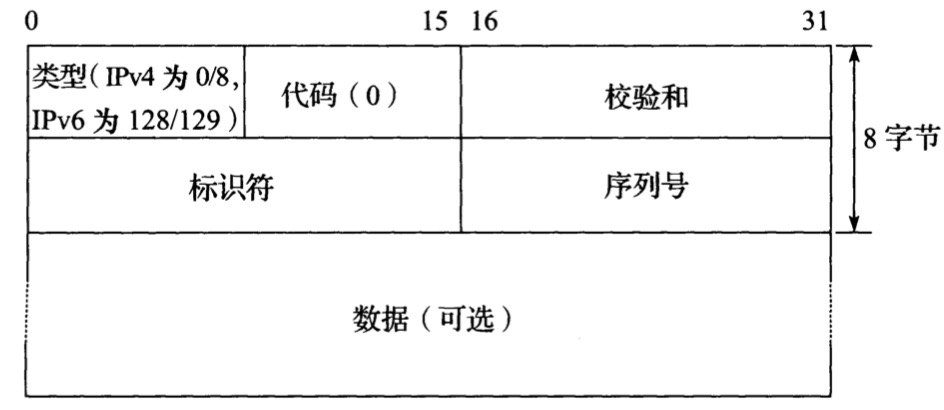

回显请求 / 应答相对简单，收到回显请求之后，ICMP 的实现要求将任何收到的数据返回给发送者。其报文结构如下：

发送主机利用标识符来分离返回的应答 (如多个 ping 同时允许的时候，用于区分返回的应答)。

当一个 ping 实例运行时，序列号从 0 开始，每发送一个回显请求则加 1.

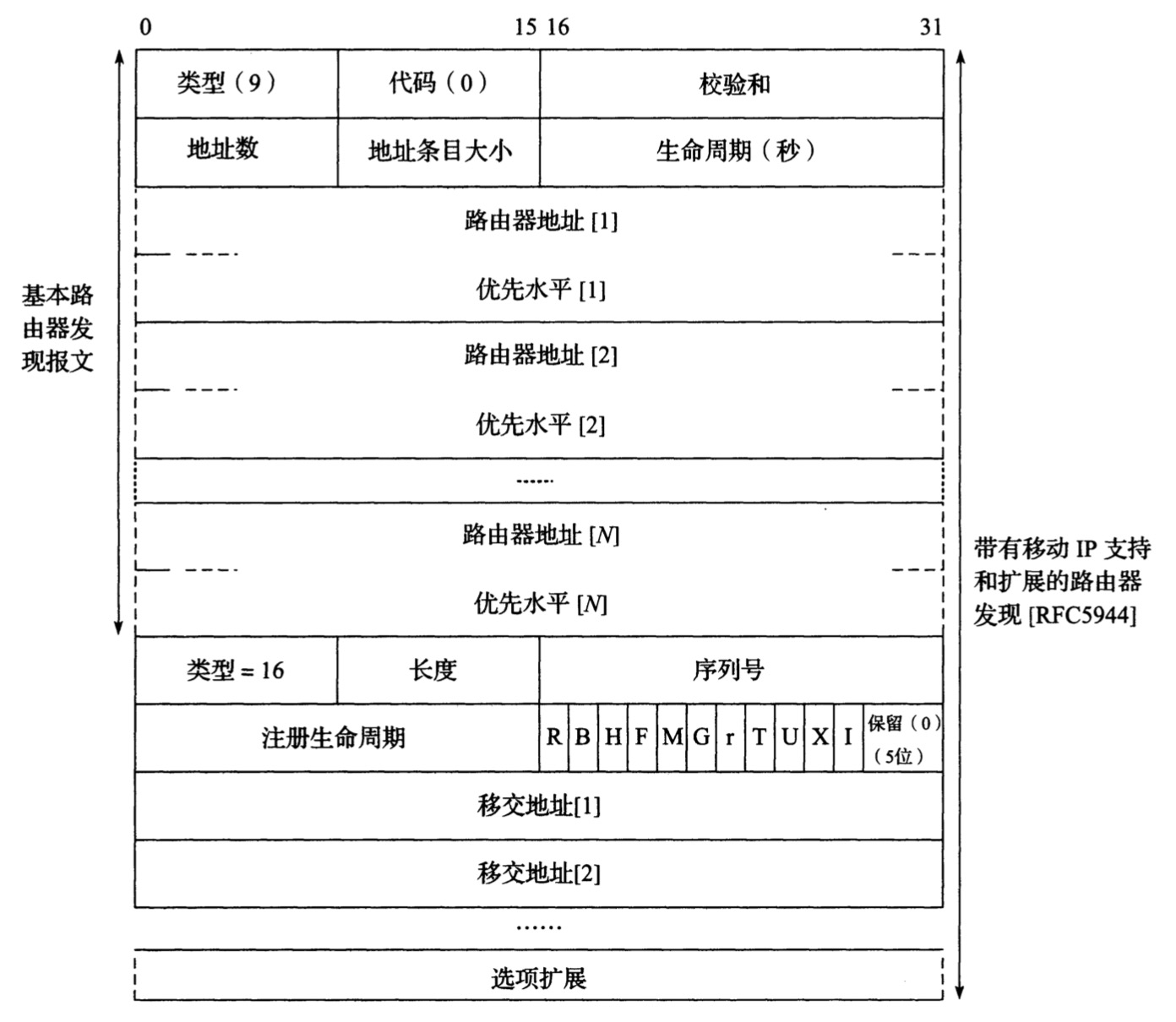

路由器发现则较为复杂，也就是与移动 IP 一起使用的那个。其主要目的是让一台主机学习到它所在的本地子网中所有路由器，从而选择一台作为默认路由器，也用于发现那些愿意充当移动 IP 代理的路由器。

地址数给出报文中路由地址块的个数，每个块包含一个 IPv4 地址及相应的优先水平 (优先水平是一个 32 位的有符号二进制补码整数，其值越大代表优先级越高。默认的优先水平是 0，特殊值 0x80000000 表示这个地址不应该用作有效的默认路由)；

地址条目大小给出每个块的 32 位字数；

生命周期给出地址列表被认为有效的秒数；

序列号字段给出了自从初始化之后代理产生的这种扩展的个数；

注册字段给出了发送 代理愿意接受 MIPv4 注册的最大秒数 (0xFFFF 表示无穷大)；

那些字母的含义：R (为 MIP 服务所需的注册)、B (代理太忙无法接受注册)、H (代理愿意充当本地代理)、F (代理愿意充当外地代理)、M (支持最小封装格式)、G (代理支持封装数据报的 GRE 隧
