锐捷链路聚合实验配置（二层聚合和三层聚合）

目录

二层链路聚合

三层链路聚合

聚合口的状态

Down：端口的链路状态处于Down时，端口不可能转发任何数据报文，显示为“Down”状态

BandI：表示端口进入聚合状态

Susp：端口链路处于up状态，但是由于对端没有启用LACP或者其它收到不对端的LACP，为此状态

常见负载分担方式

dst-mac：    根据输入报文的目的 MAC 地址进行流量分配。

src-mac：    根据输入报文的源 MAC 地址进行流量分配。

src-dst-ip：  根据源 IP 与目的 IP 进行流量分配。

dst-ip：      根据输入报文的目的 IP 地址进行流量分配。

src-ip：      根据输入报文的源 IP 地址进行流量分配。

src-dst-mac：根据源 MAC 与目的 MAC 进行流量分配。

注意事项

两个互联设备的端口聚合模式必须一致

二层端口只能加入二层聚合口，三层端口只能加入三层聚合口

Eth-Trunk链路聚合理论_静下心来敲木鱼的博客-CSDN博客https://blog.csdn.net/m0_49864110/article/details/127134799?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522166895565516800184145085%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=166895565516800184145085&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-1-127134799-null-null.nonecase&utm_term=eth&spm=1018.2226.3001.4450

---

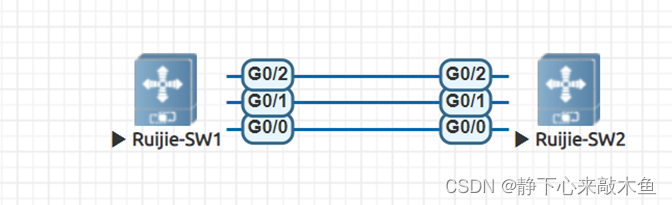

二层链路聚合

将接口加入聚合组（端口默认为二层状态）

int range g0/0-2

 port-group 1              静态模式

 port-group 1 mode active  （LACP的主动模式）

 port-group 1 mode passive （LACP的被动模式）

配置聚合组二层接口类型

int aggregateport 1

 switch mode trunk

配置聚合组的流量负载分担模式

aggregateport load-balance src-dst-ip

show aggregatePort  1  sumary  查看聚合组1的信息

show interfaces status  查看接口信息

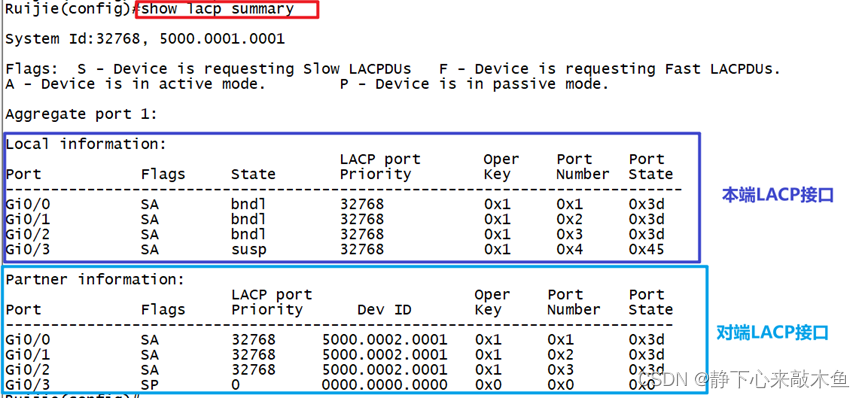

show lacp summary  查看LACP信息

Local information部分：显示的是本系统维护的端口的 LACP 信息

Port            端口 ID
Flags          端口的一些状态标志
     S  标志着端口处于长超时状态，需要邻居慢速(每 30 秒发送一个)发送 LACPDU 报文
     F  标志着端口处于短超时状态，需要邻居快速(每秒发送一个) 发送 LACPDU 报文。
     A  标志着端口是主动模式
     P  标志着端口是被动模式
State          显示的是端口状态
     bndl       标志着端口已经处于聚合状态了
     down    链路状态为down，端口无法转发任何数据报文
     susp     链路处于up状态，但是对端没有启用lacp或端口属性不一致等导致链路聚合协商被挂起，无法成功
LACP Port Priority    端口的 LACP 优先级
Port Number            显示的是端口的端口号

Partner infomation部分：显示的是相连端口的 LACP 信息。
Dev ID    显示相邻端口的系统 MAC 信息

---

三层链路聚合

将接口加入聚合组

int range g0/0-2

 no switchport              接口进入三层模式

 port-group 1              静态模式

 port-group 1 mode active  （LACP的主动模式）

 port-group 1 mode passive （LACP的被动模式）

配置聚合组三层IP地址

int aggregateport 1

 no switchport

 ip address 10.0.0.1 24

配置聚合组的流量负载分担模式

aggregateport load-balance src-dst-ip
