组播隧道技术讲解(MD方式讲解)

目录

组播V-P-N实现方式

MD（Multicast Domains）方式

BGP A-D（Auto-Discovery）方式

组播V-P-N-MD方式讲解

---

组播V-P-N实现方式

在网路中部署组播VPN，实现在MPLS VPN网络上承载私网组播数据，实现私网数据通过公网进行传输，最终到达接收者

MD（Multicast Domains）方式

只可以运行在以PIM-ASM组播分发树为基础的公网隧道

MD VPN中，所有属于同一MD的PE上的VPN实例都要加入一个公共的组播组，这个组播组称为Shared-Group，PE上的私网PIM实例加入到根据Share-Group建立的组播分发树，用于将VPN内的PIM协议报文和数据报文分发给其他同属于一个VPN的PE，这个组播分发树称之为Share-MDT

BGP A-D（Auto-Discovery）方式

可以运行在以PIM-ASM/PIM-SSM组播分发树为基础的公网隧道

BGP A-D（Auto-Discovery）方式实现组播VPN也需要通过Shared-Group来建立Share-MDT

与MD方式的区别是，BGP A-D方式无需手工配置邻居信息（IP地址），通过BGP协议的A-D功能可以自动发现Peer成员信息

因此BGP A-D方式可以实现在以PIM-SSM组播分发树为基础的公网隧道中运行组播VPN业务。

---

组播V-P-N-MD方式讲解

在PE设备上，PIM实例分为公网实例和私网实例

公网PIM实例：pim    进入公网PIM实例

私网PIM实例：pim vpm-instance 实例名  进入私网PIM实例

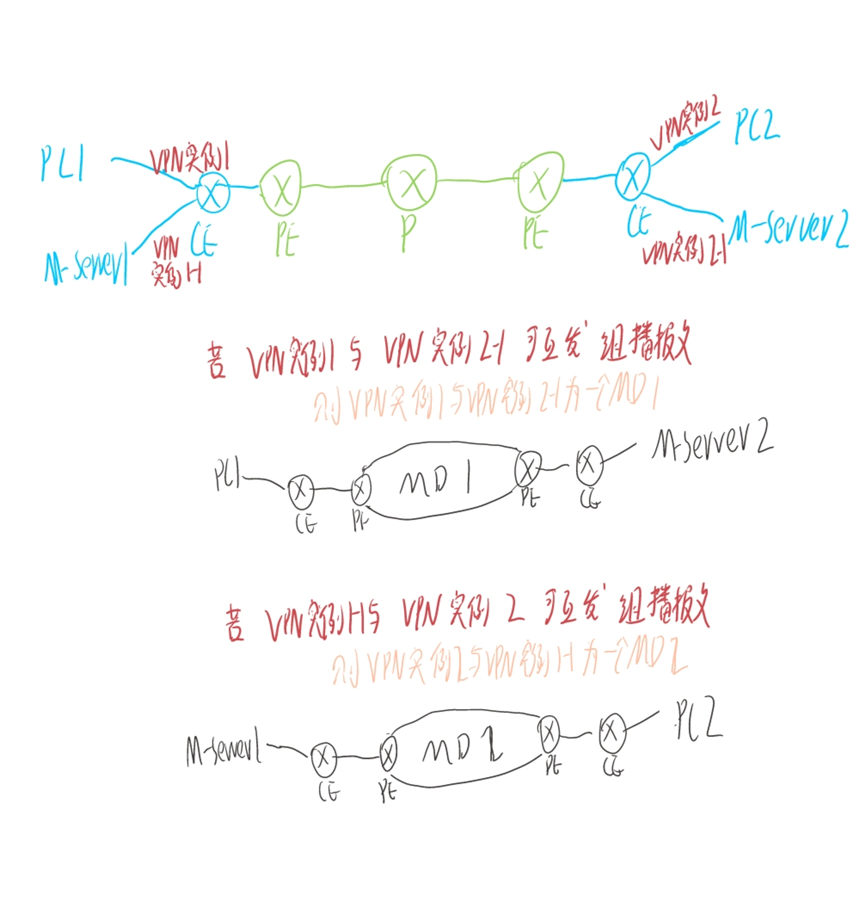

MD（Multicast Domains）

各个PE之间能够互相发送和接收某组播组数据的VPN实例的集合可以称为MD，VPN实例之间的组播报文都在此MD内传输（即：不同的组播组数据在公网传输时通过不同的MD来划分）

即：PE1的VPN实例1如果和PE1的VPN实例2能够互相发送和接收组播报文，则这两个实例就为一个MD

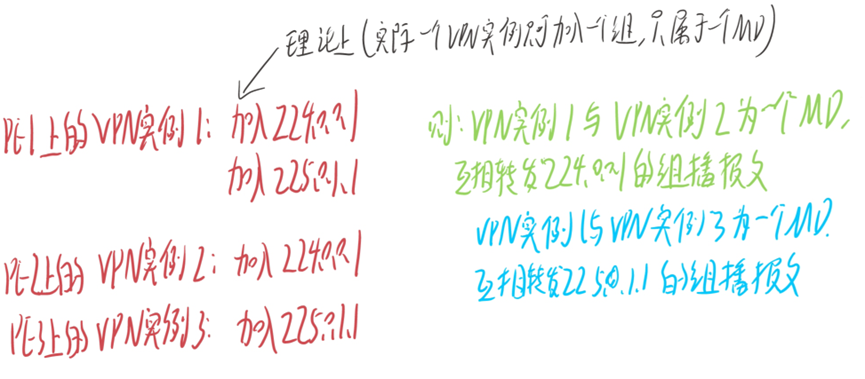

Share-Group

属于同一个MD的PE上的VPN实例都要加入一个公共的组，这个组就称为Shared-Group

即：这个MD（VPN实例之间）互相发送和接收关于此组播组的数据

目前一个VPN实例只能配置一个Share-Group，即一个VPN实例只能加入一个MD

Share-MDT（Share-Multicast Distribution Tree）

组播分发树，保存（S，G）表项和（*，G）表项，用来传递PIM协议报文和数据报文

组播数据在MD内的具体转发路径就是依靠组播分发树完成的

Shate-MDT也可以称为MD的组播隧道MT

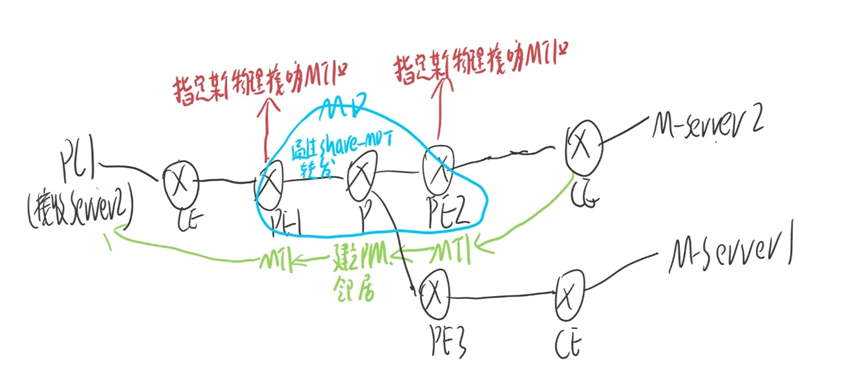

MTI（Multicast Tunnel Interface）

称为组播隧道接口，相当于MD的出/入口

本端MTI接口之间根据MD与对端MTI接口建立PIM邻居

本地PE将私网数据从MTI发出，远端PE从MTI接收私网数据

Switch-MDT（Switch-Multicast Distribution Tree）

当使用MD方式实现组播VPN时，属于同一MD的PE无论其下游是否有接收者，此PE都会收到组播数据报文，造成带宽浪费，因此通过Switch-MDT来优化

在接私网接收者的PE和连接私网组播源的PE之间，为流入公网的高速私网组播数据建立专用的Switch-MDT，然后将该组播数据流从Share-MDT切换到Switch-MDT，从而进行按需组播（当PE收到的流量超过设定的阈值后，就进行Switch-MDT切换）

Switch-Group

在建立起Share-MDT后，所有有私网接收者的PE为建立Switch-MDT而加入的组
