VRRP跟踪用于在Master设备上监控上行链路，当故障发生时确保平滑切换。管理VRRP备份组可以减少协议报文交互，它有两种实现方式：同侧部署和直连部署。管理VRRP备份组可配置为网关，而业务VRRP备份组不发送协议报文，状态由管理组决定。华为设备配置示例展示了如何设置管理备份组和普通备份组。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

VRRP跟踪

VRRP跟踪------一般在Master设备配置，跟踪Master的上行链路，监控状态

当Master上行链路出现故障后，通过降低Master的优先级，重新选举Master，实现平滑切换

例子：

管理VRRP

当在设备上配置了多个VRRP备份组时，为了减少设备间交互大量的VRRP协议报文，可以将其中一个VRRP备份组配置为管理VRRP备份组（mVRRP），然后将其余的VRRP备份组与管理VRRP备份组绑定

此时只有管理VRRP备份组才会发送VRRP协议报文，其余的VRRP备份组不发送协议报文，并且这些VRPP备份组的主备状态与管理VRRP备份组的主备状态一致

管理VRRP备份组与业务VRRP备份组

将普通备份组配置为管理备份组，此普通备份组就称为管理备份组

将普通备份组与管理备份组绑定后，此普通备份组就成为业务VRRP备份组

注意：业务备份组不发送VRRP报文，其状态由所在接口状态和绑定的VRRP管理备份组的状态共同决定

管理VRRP备份组的两种实现方式

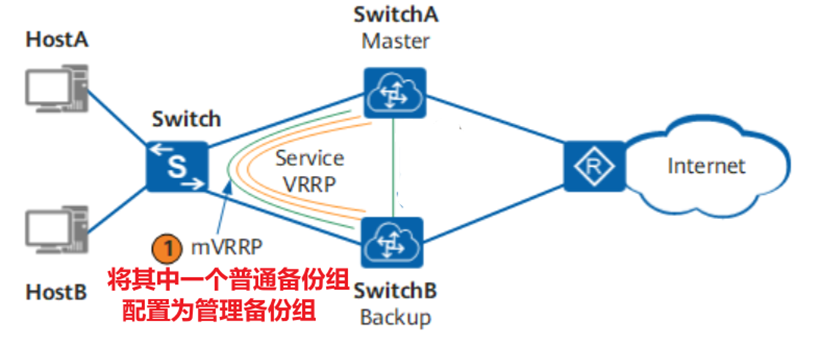

管理VRRP与业务VRRP部署在同一侧

此时管理VRRP备份组可以作为网关使用，需要配置虚拟IP地址

管理VRRP即负责协商设备之间的主备状态，也可以承担业务流量

业务VRRP备份组只可以承担业务流量

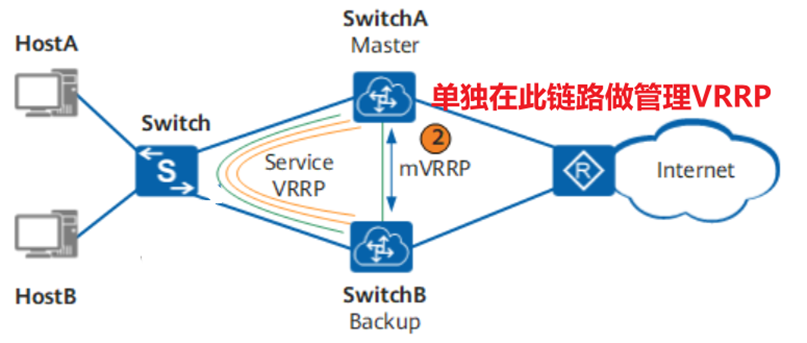

管理VRRP部署在交换机直连之间

此时管理VRRP备份组可以不作为业务网关使用，可以不配置虚拟IP地址

管理VRRP备份组只负责协商设备的主备状态，不承担业务流量

业务VRRP备份组只承担业务流量

配置管理备份组

华为设备配置

interface GigabitEthernet0/0/0

ip address 1.1.1.1 255.255.255.0

vrrp vrid 1 virtual-ip 1.1.1.254

admin-vrrp vrid 1 配置vrrp备份组为管理备份组

interface GigabitEthernet0/0/1

ip address 2.2.2.2 255.255.255.0

vrrp vrid 2 virtual-ip 2.2.2.254

vrrp vrid 2 track admin-vrrp interface GigabitEthernet0/0/0 vrid 1 配置普通备份组2加入到管理备份组（管理备份组为g0/0/0口的vrid 1）

dis vrrp admin-vrrp 查看管理备份组信息
