主要命令
//创建备份组
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.254
//修改优先级
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]vrrp vrid 1 priority 120
//手动关闭交换机接口
[Huawei]interface e0/0/1
[Huawei-Ethernet0/0/1]shutdown
//查看VRRP信息
[R3]display vrrp
//修改为非抢占模式
[R2-GigabitEthernet0/0/1]vrrp vrid 2 preempt-mode disable
/ * * * * * * * 在R2上配置上行接口监视 * * * * * * * * /
//监视上行接口（与本路由器相连的R1的GE 0/0/0，当此接口断掉时，裁剪优先级60）
[R2-GigabitEthernet0/0/1]vrrp vrid 1 track interface g0/0/0 reduced 60
/ * * * * * * * VRRP接口认证 * * * * * * * /
//对VRRP虚拟组1配置接口认证，方式为MD5，密码为huawei
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]vrrp vrid 1 authentication-mode md5 huawei
实验一、VRRP基础配置
原理概述
VRRP（Virtual Router Redundancy Protocol，虚拟路由器冗余协议），是一种容错协议。该协议通过把几台路由设备联合组成一台虚拟的路由设备，该虚拟路由器在本地局域网拥有唯一的一个虚拟ID和虚拟IP地址。
实际上，该虚拟路由器在本地局域网由一个Master设备和若干Backup设备组成。正常情况下，业务全部由Master承担，所有用户端仅需设置此虚拟IP为网关地址。
当Master出现故障时，Backup接替工作，及时将业务切换到备份路由器，从而保持通信的连续性和可靠性。而用户端无需做任何配置更改，对故障无感知。
VRRP的Master选举基于优先级，优先级的取值范围是0-255，默认情况下，配置优先级为100。在接口上可以通过配置优先级的大小来手工选择Master设备。
IETF组织推出了VRRP协议，主机在多个出口网关的情况下，仅需要配置一个虚拟网关IP地址作为出口网关即可，解决了局域网主机访问外部网络的可靠性问题。
实验目的
1、理解VRRP的应用场景；
2、掌握VRRP虚拟路由器的配置；
3、掌握修改VRRP优先级的方法；
4、掌握查看VRRP主备状态的方法。
实验内容
模拟企业网络场景。公司内部所有员工的电脑，通过交换机LSW1连接到公司网络，LSW1连接到公司出口网关路由器。为了提高网络的可靠性，公司使用两台路由器R2、R3作为双出口连接到外网路由器R1。R1、R2、R3之间运行OSPF协议。在双网关的情况下，如果PC上配置R2或R3的真实IP地址作为网关，当一路由器出现故障时，就需要手动更改PC的网关IP，若网络中有大量的PC就会带来很大的影响。为了能够使故障所造成的断网影响达到最小化，增强网络的可靠性，现在在R2与R3之间部署VRRP协议，这样当任意网关发生故障时就能够自动切换而无需更改PC的网关IP地址。

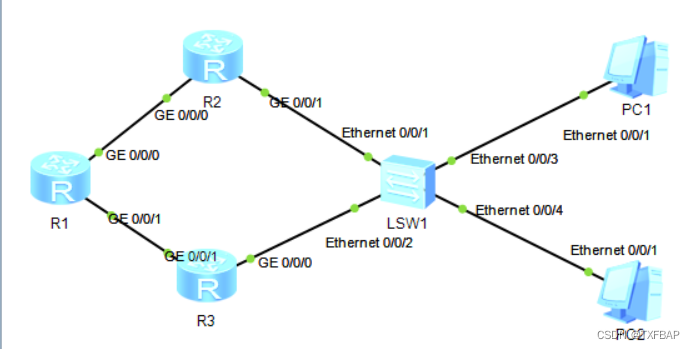

实验拓扑
实验编址
| 设备 | 接口 | IP地址 | 子网掩码 | 默认网关 |
| R1（AR1220） | GE 0/0/0 | 192.168.2.254 | 255.255.255.0 | N/A |
| GE 0/0/1 | 192.168.3.254 | 255.255.255.0 | N/A | |
| R2 | GE 0/0/0 | 192.168.2.100 | 255.255.255.0 | N/A |
| GE 0/0/1 | 192.168.1.100 | 255.255.255.0 | N/A | |
| R3 | GE 0/0/1 | 192.168.3.200 | 255.255.255.0 | N/A |
| GE 0/0/0 | 192.168.1.200 | 255.255.255.0 | N/A | |
| PC1 | Ethernet 0/0/1 | 192.168.1.1 | 255.255.255.0 | 192.168.1.254 |
| PC2 | Ethernet 0/0/1 | 192.168.1.2 | 255.255.255.0 | 192.168.1.254 |
实验步骤
1、基本配置

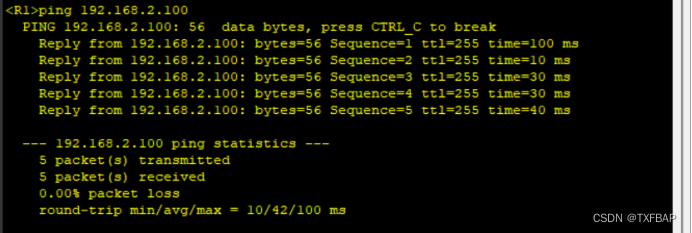

根据实验编址进行相应的基本IP地址配置，并ping命令检测各直连链路的连通性。
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip address 192.168.2.254 24
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ip address 192.168.3.254 24
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ip address 192.168.2.100 24
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ip address 192.168.1.100 24
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip address 192.168.1.200 24
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ip address 192.168.3.200 24测试结果
2、部署OSPF网络
在公司出口网关路由器R1、R2和外网路由器R3上配置OSPF协议，使用进程号1，且所有网段均通告进区域0.
[R1]ospf 1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255
[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 192.168.2.0 0.0.0.255
[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.255

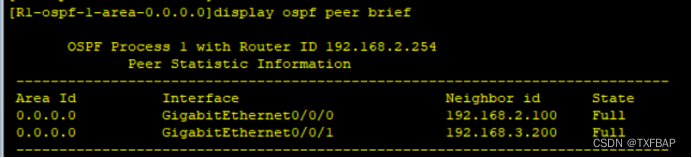

[R3-ospf-1-area-0.0.0.0]network 192.168.3.0 0.0.0.255配置完成后，在R1上查看OSPF邻居建立情况
3、配置VRRP协议
为了提高网络的可靠性，公司采用双出口的方式连接到外网。现在打算针对两台出口网关路由器实现主备备份，即正常情况，只有主网关工作，当其发生故障时能够自动切换到备份网关。现在通过配置VRRP协议来实现这样的需求。
在R2和R3上配置VRRP协议，使用vrrp vrid 1 virtual-ip 命令创建VRRP备份组，指定即R1和R2处于同一个VRRP备份组内，VRRP备份组号为1，配置虚拟IP为192.168.1.254。注意：虚拟IP地址必须和当前接口在同一网段。
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.254
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.1.254经过配置后，PC将使用虚拟路由器IP地址作为默认网关。
在VRRP协议中，优先级决定路由器在备份组中的角色，优先级高的成为Master。如果优先级相同，比较接口的IP地址大小，较大的成为Master。优先级默认为100，0被系统保留，255保留给IP地址拥有者使用。
现在配置R2的优先级为120，R3的优先级保持默认的100不变，这样可以使R2成为Master，R3位Backup。
[R2]int g0/0/1

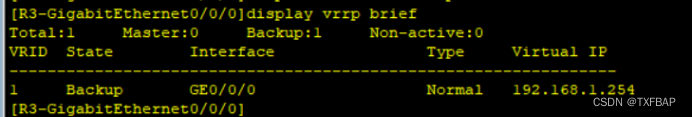

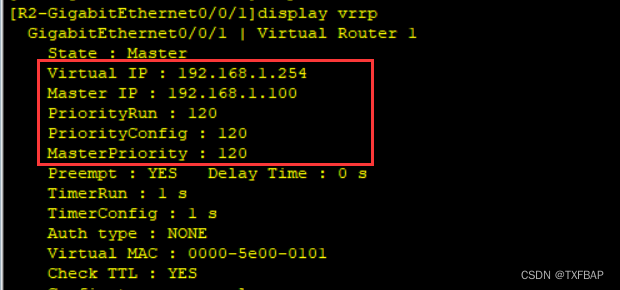

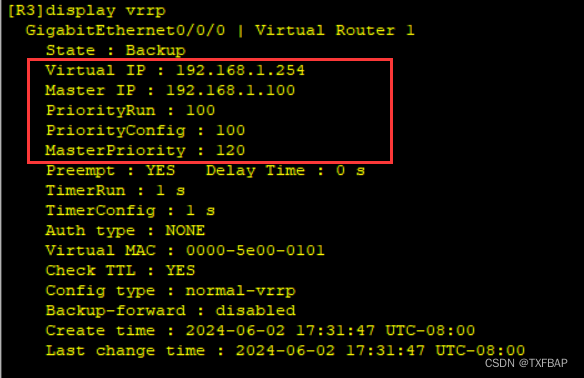

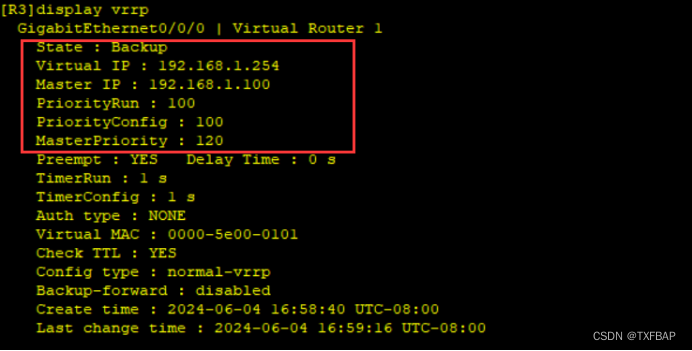

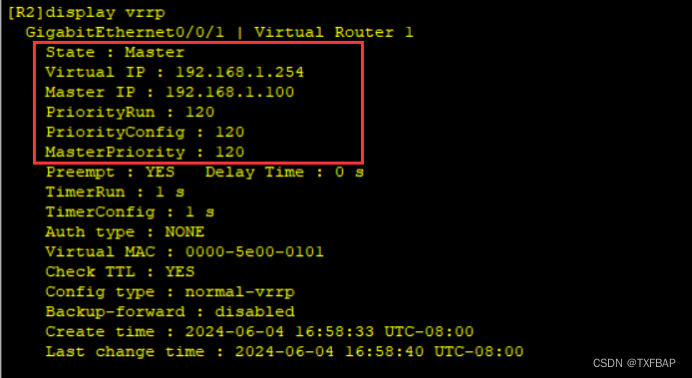

[R2-GigabitEthernet0/0/1]vrrp vrid 1 priority 120 配置完成后，在R2和R3上使用display vrrp 命令查看VRRP信息。
可以看到，R2的VRRP状态是Master，R3是Backup。两处都处于VRRP备份组1中，
PriorityRun
表示设备当前的运行优先级
PriorityConfig
表示为该设备配置IDE优先级
MasterPriority
表示该备份组中Master的优先级

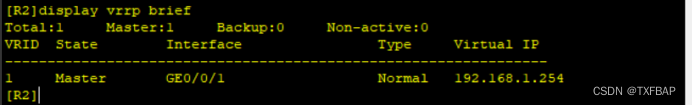

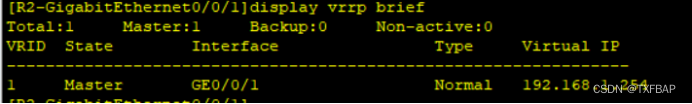

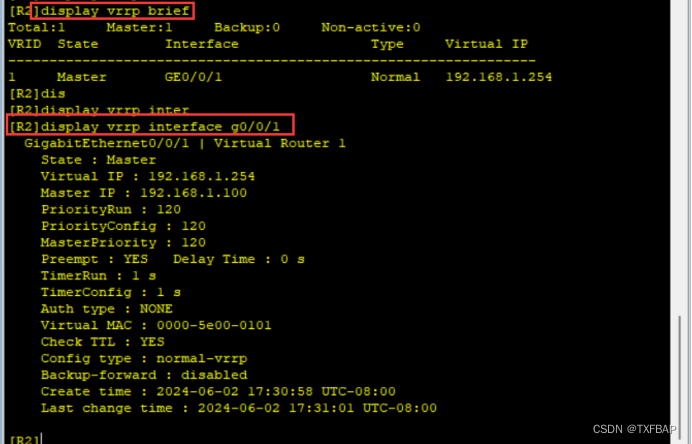

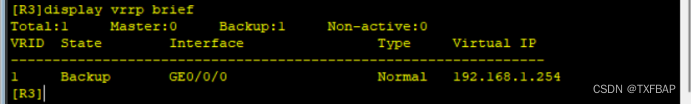

也可以使用display vrrp brief或display vrrp interface命令来显示VRRP的工作状态，以R2为例：

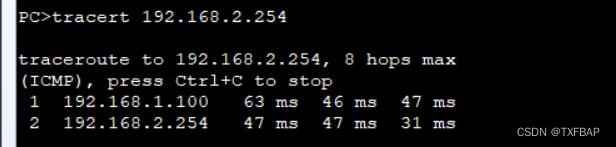

测试PC访问公网时的数据包转发路径。
可以观察此时都是通过R2转发。
4、验证VRRP主备切换
先在手动模拟网络出现故障，将LSW1的g0/0/1接口关闭。
[Huawei]interface e0/0/1

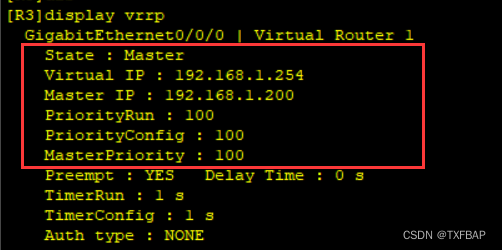

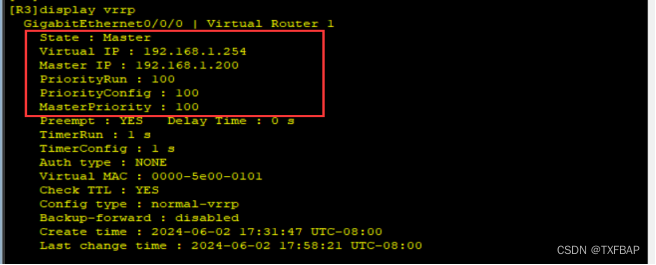

[Huawei-Ethernet0/0/1]shutdown 经过3S左右，使用display vrrp 查看R3的VRRP信息。
可以观察R3切换成为Master，从而能够确保用户对公网的访问，几乎感知不到故障的发生。

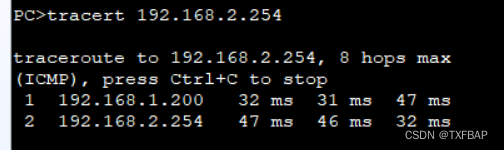

测试PC访问公网时的数据包转发路径。
发现数据包发送路径切换到R3。
如果R2从故障中恢复，手动开启LSW1的E 0/0/1接口。
[Huawei-Ethernet0/0/1]undo shutdown 查看R2从R3的VRRP工作状态。
可以看到Master设备又立刻重新切换至R2。
测试PC访问公网时的数据包转发路径。
可以验证也切换回R2转发。而这整个过程对于用户来说是透明的。
实验二、配置VRRP多备份组
原理概述
当VRRP配置为单备份组时，业务全部由Master 设备承担，而 Backup设备完全处于空闲状态，没有得到充分利用。VRRP可以通过配置多备份组来实现负载分担，有效地解决了这一问题。
VRRP 允许同一台设备的同一个接口加入多个VRRP备份组，在不同备份组中有不同的优先级，使得各备份组中的Master 设备不同，也就是建立多个虚拟网关路由器。各主机可以使用不同的虚拟组路由器作为网关出口，这样可以达到分担数据流而又相互备份的目的，充分利用了每一台设备的资源。
VRRP的优先级取值范围中，255是保留给IP地址拥有者使用的，当一个VRRP路由器的物理端口IP地址和虚拟路由器的虚拟IP地址相同，这台路由器称为虚拟IP地址拥有者，VRRP优先级自动设置为255；优先级0也是特殊值，当Master设备删除VRRP配置停止运行VRRP时，会发送优先级为0的VRRP报文通知 Backup设备，当Backup收到该消息后，立刻从 Backup状态转为Master状态。
实验目的
1、理解VRRP多备份组的应用场景
2、掌握VRRP多备份组的配置方法
3、理解VRRP的运行优先级和配置优先级
4、理解VRRP虚拟地址拥有者的应用
实验内容
本实验模拟企业网络场景。该公司使用两台路由器R2和R3作为出口网关连接到外网R1，R2和R3运行VRRP协议，两台路由器在同一个虚拟组。当R2为主路由器时，所有业务流量都由R2承担，高峰期时会造成网络阻塞，而R3一直处于空闲状态，这样就造成了一台路由器资源的浪费。现在为了优化公司网络，增加设备利用率，需要在R2和R3之间部署双备份组VRRP，使得R2、R3分别为两个备份组的Master，保证设备的利用率。
实验拓扑
见实验一
实验编址
| 设备 | 接口 | IP地址 | 子网掩码 | 默认网关 |
| R1（AR1220） | GE 0/0/0 | 192.168.2.254 | 255.255.255.0 | N/A |
| GE 0/0/1 | 192.168.3.254 | 255.255.255.0 | N/A | |
| R2 | GE 0/0/0 | 192.168.2.100 | 255.255.255.0 | N/A |
| GE 0/0/1 | 192.168.1.100 | 255.255.255.0 | N/A | |
| R3 | GE 0/0/1 | 192.168.3.200 | 255.255.255.0 | N/A |
| GE 0/0/0 | 192.168.1.200 | 255.255.255.0 | N/A | |
| PC1 | Ethernet 0/0/1 | 192.168.1.1 | 255.255.255.0 | 192.168.1.254 |
| PC2 | Ethernet 0/0/1 | 192.168.1.2 | 255.255.255.0 | 192.168.1.253 |
实验步骤
1、基本配置
见实验一
2、部署OSPF网络
见实验一
3、配置VRRP双备份组
为了提高网络的可靠性，公司采用双出口的形式连接到外网。但是如果采用普通的VRRP单备份组配置，就会有一台设备处在空闲状态。为了提高设备的利用率，现决定采用双备份组的配置，使得不同的设备成为不同备份组中的Master，一起承担网络流量。
在R2和R3上创建VRRP虚拟组1，虚拟IP为172.16.1.254，指定R2的优先级为120，R3的优先级保持默认优先级不变。
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]vrrp vrid 1 virtual-ip 192.168.1.254
[R2-GigabitEthernet0/0/1]vrrp vrid 1 priority 120
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]vrrp vrid 1 virtual-ip 192.168.1.254

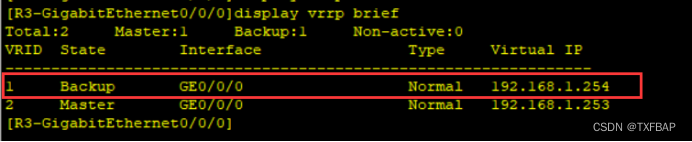

配置完成后，分别查看R2、R3的VRRP信息。
之后会看到，R2为组1的Master，R3为组1的Backup。
在R2和R3上创建VRRP虚拟组2，虚拟IP为192.168.1.253，指定R3的优先级为120，R2的优先级保持默认优先级不变。
//组2
[R2-GigabitEthernet0/0/1]vrrp vrid 2 virtual-ip 192.168.1.253
[R3-GigabitEthernet0/0/0]vrrp vrid 2 virtual-ip 192.168.1.253

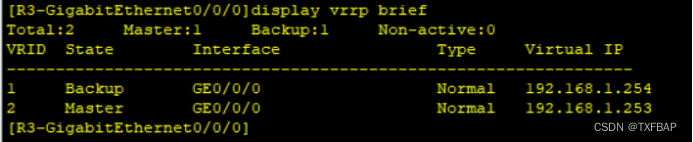

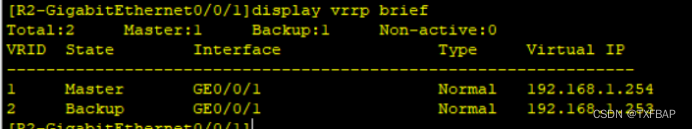

[R3-GigabitEthernet0/0/0]vrrp vrid 2 priority 120配置完成后，分别查看R2、R3的VRRP信息。
可以看到，R3为组2的Master，R2为组2的Backup。

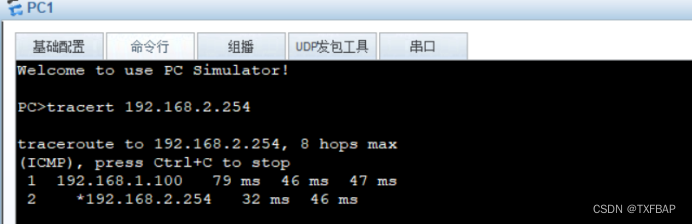

在PC1上设置网关为192.168.1.254，PC2的网关设置为192.168.1.253，并在PC1上执行tracert 192.168.2.254命令；PC2上执行tracert 192.168.3.254命令。PC2
会发现，PC1通过R2访问外网，PC2通过R3访问外网。实现了网络优化的需求。
4、验证VRRP抢占特性
在虚拟组2中R3位Master路由器，优先级为120。现在虚拟组2中修改R2的抢占模式为非抢占方式（默认是抢占方式），把优先级修改为200，即大于R3的优先级。
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]vrrp vrid 2 preempt-mode disable

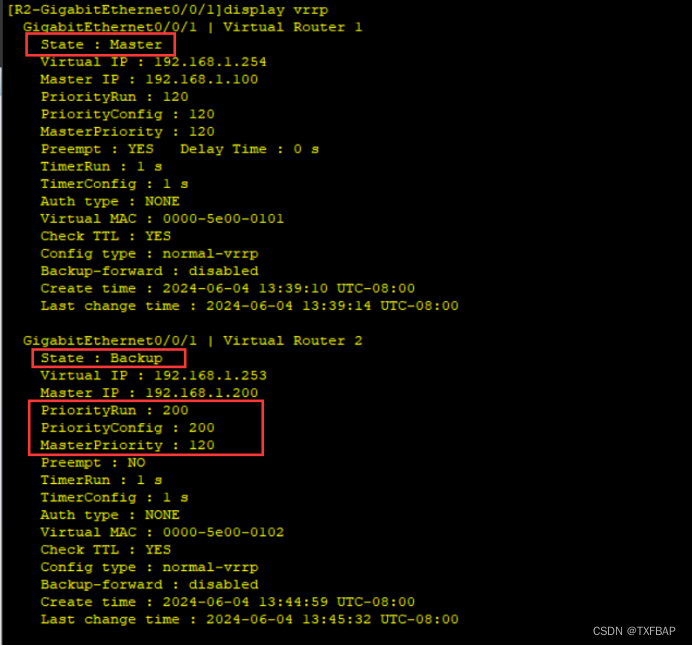

[R2-GigabitEthernet0/0/1]vrrp vrid 2 priority 200配置完成后，在R2上查看虚拟组2的信息。
可以看到，尽管R2配置的优先级大于R3，并且最终运行优先级也大于R3，但是由于R2是非抢占模式，R2不会抢占成为Master。
5、配置虚拟IP拥有者
在虚拟组1中，R2的配置优先级为120，R3的配置优先级为默认的100，R2暂时是虚拟组1的Master路由器。现在为了保证R2在虚拟组1始终是Master，在R2的GE 0/0/1接口上修改地址为192.168.1.254/24，这样R2就成为了该虚拟组的虚拟IP地址拥有者。
[R2-GigabitEthernet0/0/1]ip address 192.168.1.254 24
Warning: The priority of this VRRP backup group has changed to 255 and will not
change.
[R3-GigabitEthernet0/0/0]vrrp vrid 1 priority 254配置完成后，使用命令查看主备状态。
最终发现R3无法抢占成为虚拟组1的Master。

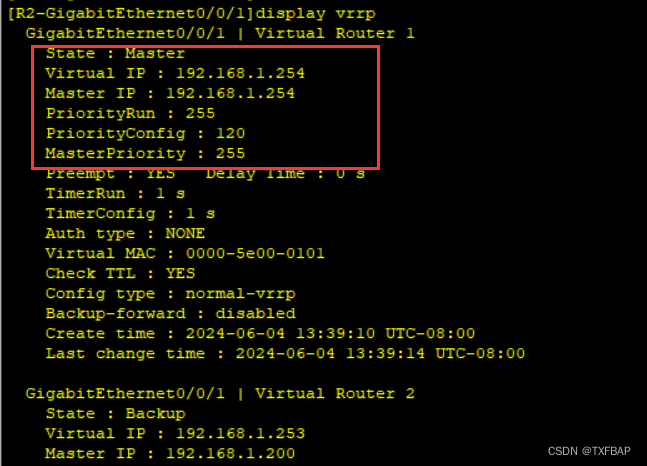

在R2上查看VRRP信息
可以观察到，虽然R2在虚拟组1的配置优先级为120，但是在成为了虚拟P地址拥有者之后，其运行优先级为255，高于R3的优先级254，所以R3无法抢占成为该组的Master。这再次验证了Master的选举及抢占都是比较运行优先级。
实验三、配置VRRP跟踪接口及认证
原理概述
当VRRP的Master 设备的上行接口出现问题，而Master设备一直保持Active状态，那么就会导致网络出现中断，所以必须要使得VRRP的运行状态和上行接口能够关联。
在配置了VRRP冗余的网络中，为了进一步提高网络可靠性，需要在Master设备上配置上行接口监视，监视连接了外网的出接口。即当此接口断掉时，自动减小优先级一定的数值（该数值由人为配置)，使减小后的优先级小于Backup设备的优先级，这样 Backup设备就会抢占Master角色接替工作。
VRRP支持报文的认证。默认情况下，设备对要发送和接收的VRRP报文不进行任何认证处理，认为收到的都是真实的、合法的VRRP报文。为了使VRRP运行更加安全和稳定，可以配置VRRP的认证。VRRP支持简单字符(Simple)认证方式和MD5认证方式，用户可根据安全需要选择认证方式。
实验目的
1、理解VRRP监视接口的应用场景；
2、掌握VRRP监视接口的配置方法；
3、掌握VRRP认证的配置方法。
实验内容
本实验模拟企业网络场景。该公司使用两台路由器R2和R3作为出口网关连接到外网路由器R1，且R2和R3运行 VRRP协议，两台路由器在同一个虚拟组1，R2为Master路由器。一次公司网络故障，突然所有主机都不能访问外网了，经检查发现是R2与外网路由器R1之间的链路断掉了，而VRRP的 Master 角色并没有发生切换，所有流量仍发送给R2，导致无法访问外网。现在需对此网络进行优化，进一步提高可靠性和安全性，需要在 Master 设备上做VRRP的上行接口监视，当上行接口故障时，自动降低 VRRP优先级使Backup设备能抢占Master 角色，接替工作;当链路恢复时，R2又能自动切换回Master 设备，并且在 Master与 Backup设备之间配置VRRP认证，提高安全性。
实验拓扑
见实验一
实验编址
| 设备 | 接口 | IP地址 | 子网掩码 | 默认网关 |
| R1（AR1220） | GE 0/0/0 | 192.168.2.254 | 255.255.255.0 | N/A |
| GE 0/0/1 | 192.168.3.254 | 255.255.255.0 | N/A | |
| R2 | GE 0/0/0 | 192.168.2.100 | 255.255.255.0 | N/A |
| GE 0/0/1 | 192.168.1.100 | 255.255.255.0 | N/A | |
| R3 | GE 0/0/1 | 192.168.3.200 | 255.255.255.0 | N/A |
| GE 0/0/0 | 192.168.1.200 | 255.255.255.0 | N/A | |
| PC1 | Ethernet 0/0/1 | 192.168.1.1 | 255.255.255.0 | 192.168.1.254 |
| PC2 | Ethernet 0/0/1 | 192.168.1.2 | 255.255.255.0 | 192.168.1.254 |
实验步骤
1、基本配置
见实验一
2、部署OSPF网络
见实验一
3、VRRP基本配置
见实验一
配置完成后，查看R2、R3上的VRRP信息。
可以看到，R2为Master，R3为Backup。
此时公司网络发生故障，R2与外网路由器R1之间的链路出现问题，无故断掉。关掉R1的GE 0/0/0接口模拟故障。
此时，再查看主备情况。

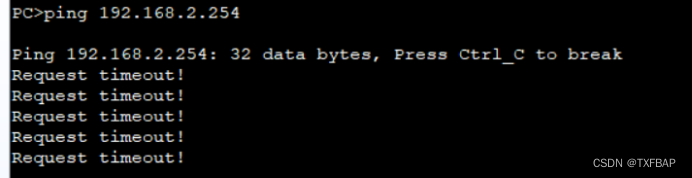

观察到路由器R2的Master 角色并没有发生切换，所有流量仍发送给R2，导致此时用户无法访问外网，连通性测试（如下）。即 VRRP 无法通过感知上行接口发生故障来完成主备设备切换。

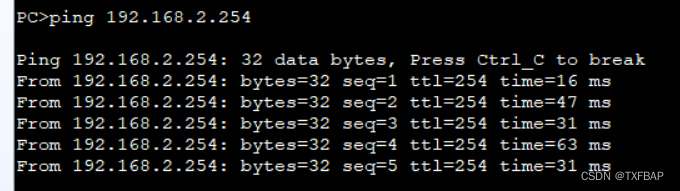

故障发生之前：
故障发生之后：
4、配置上行接口监视
为了进一步提高网络的可靠性和安全性，需要在Master 设备R2上配置VRRP的上行接口监视。当R2的上行接口发生故障时，将自动降低优先级使得Backup设备能抢占Master 角色，接替工作，将网络中断所造成的影响最小化。
在R1上恢复GE O/0/0接口,并在R2上配置上行接口监视。监视上行接口GE 0/0/0,当此接口断掉时，裁减优先级60，使优先级变为60，小于R3的优先级100。
配置完成后，关闭R1的 GE0/0/0接口，模拟故障发生，并查看主备的切换情况。

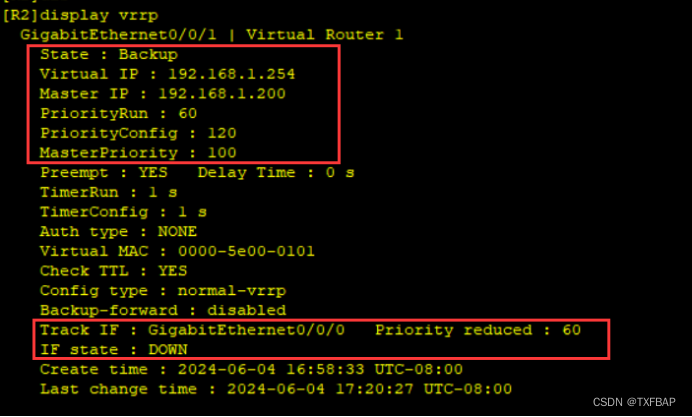

可以观察到,当R2上监视指定接口的状态为DOWN时，VRRP优先级被裁减掉60，变成60，小于路由器R3的优先级100，由于R3的VRRP默认为抢占模式，从而变成了Backup，由R3成为新的Master并继续网络的转发。
默认情况下，当被监视的接口变为DOWN时，VRRP优先级的数值降低10。
5、在R2和R3上配置VRRP认证
默认情况下，设备对要发送的VRRP报文不进行任何认证处理，收到VRRP报文的设备也不进行任何检测，认为收到的都是真实的、合法的VRRP报文。可以通过配置更改VRRP的认证模式，使VRRP对报文进行验证，从而增强安全性。
在R2和R3上对VRRP虚拟组1配置接口认证，认证方式为MD5，密码为 huawei。
注意：在配置VRRP报文认证时，同一VRRP备份组的认证方式必须相同，否则Master设备和Backup设备无法协商成功。
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]vrrp vrid 1 authentication-mode md5 huawei
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]vrrp vrid 1 authentication-mode md5 huawei配置完成后，查看主备的切换情况

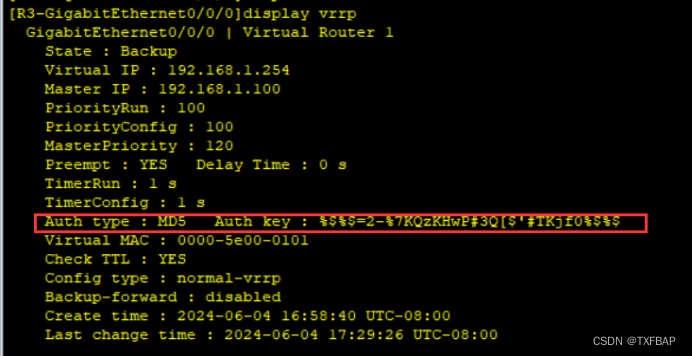

可以看到，“Auth type”字段显示为“MD5”，“Auth key”字段显示“%$%$=2-%7KQzKHwP#3Q[$'#TKjf0%$%$”，即VRRP备份组1的报文认证方式为MD5认证，以密文为“%$%$=2-%7KQzKHwP#3Q[$'#TKjf0%$%$”的形式显示。
