梦开始的地方
相信大家看番的时候，都注意到了，很多时候，在角色周围有一圈光晕
旧版《魔术快斗》剧照
《新蔷薇少女》剧照
我们将这种光晕，称之为边缘光
边缘光是描边的一种，动画师之所以加入边缘光，是为了凸现角色轮廓，使得角色区别于背景

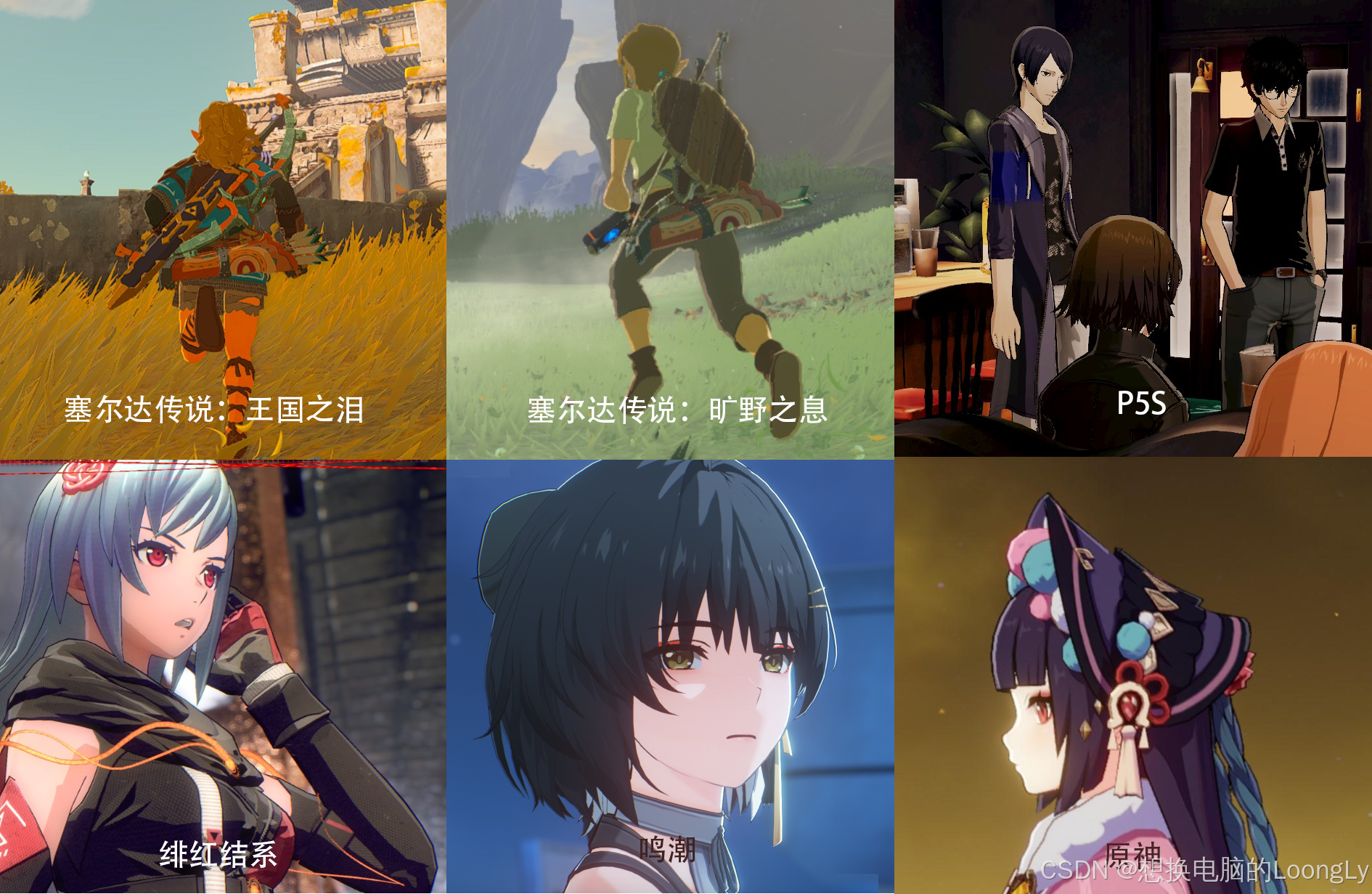

不少游戏也有着这种边缘光
游戏中的边缘光
经过观察，我们不难发现，边缘光与暗部的交界轮廓，与角色外轮廓基本一致
画师画边缘光时，有时会在绘图软件中，直接复制角色的图层，运用正片叠底发光等效果，线性减淡，以达到边缘光的效果（将图层涂黑便是描边）
画师的工程文件截图
但是在unity里面，我们要检测获取角色的轮廓呢？
或许我们可以通过片原的法向量与视线向量的夹角判断？
当该片原法向量与视线向量的夹角，大于某个角度（如80）度，则视为该片原处于边缘
我们不妨看看效果
效果图1
可以看到，在脸颊，出现了十分诡异的边缘光，显然这不是我们想要的效果
正片开始
不同游戏实现边缘光的方法都不太一样，本文章仅提供一种思路
我们可以通过unity中的深度图，来获取角色轮廓
参考文章：屏幕空间等距边缘光 - 哔哩哔哩
在unity shader中，其实存储了物体在屏幕空间中的深度信息，我们将存储了这个信息的图，称之为深度图（其中的数学原理，上述文章讲的已经非常非常好了，想知道数学原理的可以直接看参考文献）
我们先来看看深度图长什么样
unity中的深度图
深度图是一张灰度图，深度越小，越黑，反之越白，而角色与其背景的深度在大部分时候是不一样的，这意味着我们可以通过屏幕深度来获取角色轮廓。
判断轮廓的思路
我们将深度图的片元的uv坐标向左（或者向右）进行偏移，将偏移前后的深度值（在深度图中体现为RGB值）进行比较，如果差值大于某个值，则视为该片元处于边缘
采样过
