梦开始的地方
近年来卡通风格渲染的游戏越来越多，三渲二这个的出现频率也越来越高
无论是去年提名TGA年度最佳移动端游戏的《崩坏：星穹铁道》还是风靡全球的《原神》，他们都是卡通渲染风格的游戏，也都运用到了三渲二相关技术

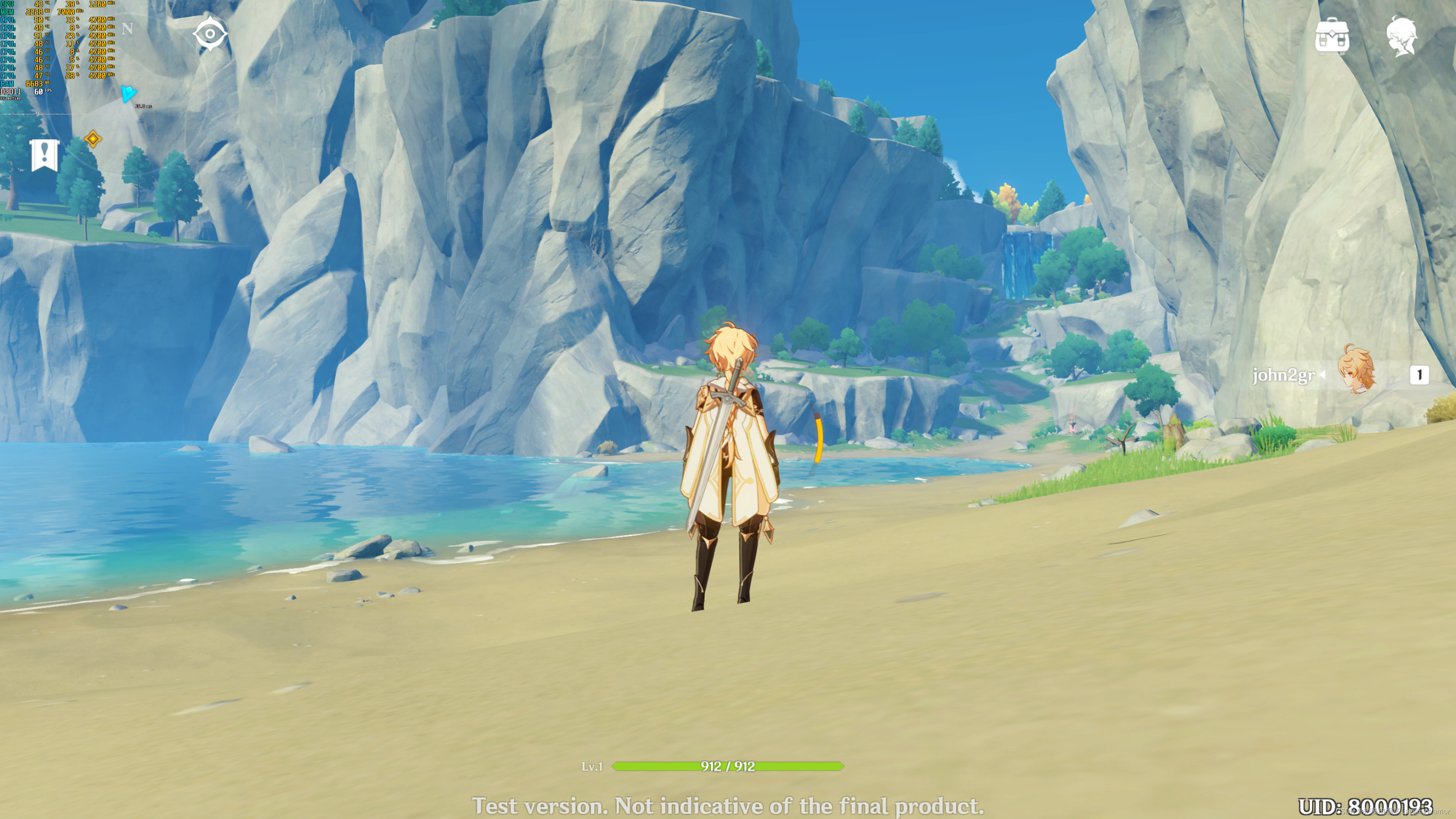

原神
不知道你是否和我一样跃跃欲试，想写出一个三渲二风格的shader。
说干就干，不知道您是不是这样想的，所谓三渲二，不就是亮面一个颜色，暗面一个颜色，有明显的明暗交界线吗？简单！
计算一个像素的法向量与光的法向量夹角，诺大于90度，则这个像素位于暗面，反之则位于亮面
我们便可以写出一个简单的shader（以unity的CG语言为例）
//这个shader只是个入门级示例shader,游戏公司的shader比这个复杂很多
Shader "CelShader/CelShaderWithTex"
{
Properties
{
_Darklight("Dark Light",Color) = (0.1,0.1,0.1,1)
_MainTex("Main Tex",2D) = "white"{}
}
SubShader
{
Pass
{
Tags{"LightMode" = "ForwardBase"}
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma multi_compile_fog
#include "UnityCG.cginc"
#include "Lighting.cginc"
float3 _Darklight;
sampler2D _MainTex;
struct c2v
{
float4 vertex:POSITION;
float3 normal:NORMAL;
float2 uv:TEXCOORD0;
};
struct v2f
{
float4 pos:SV_POSITION;
float3 worldNormal:NORMAL;
float2 uv:TEXCOORD;
float3 objViewDir:COLOR1;
float3 normal:NORMAL2;
};
v2f vert(c2v input)
{
v2f output;
output.pos = UnityObjectToClipPos(input.vertex);
output.worldNormal = normalize( mul((float3x3)unity_ObjectToWorld,input.normal) );
output.uv = input.uv;
float3 ObjViewDir = normalize(ObjSpaceViewDir(input.vertex));
output.objViewDir = ObjViewDir;
output.normal = normalize(input.normal);
return output;
}
fixed3 frag(in v2f input):SV_TARGET0
{
fixed3 diffuseColor = _LightColor0.rgb * tex2D(_MainTex, input.uv).rgb ;
fixed3 col = UNITY_LIGHTMODEL_AMBIENT.xyz + diffuseColor;
fixed3 worldLightDir = normalize(_WorldSpaceLightPos0.xyz);
if(dot(input.worldNormal,worldLightDir)<0)
{
return col * _Darklight;
}
return col;
}
ENDCG
}
}
FallBack "Diffuse"
}
//LZX completed this shader in 2024/04/04
当然了，在shader实战中我们应该尽量避免if（因为显卡不擅长逻辑判断，显卡擅长的是浮点运算）
我们可以将下面的代码
if(dot(input.worldNormal,worldLightDir)<0)
{
return col * _Darklight;
}
return col;替换为
float isShadow = step(dot(input.worldNormal,worldLightDir),0);
return lerp(col ,col * _Darklight,isShadow);二者效果是相同的
上述代码是用CG语言写的顶点/片段着色器，通过计算两个向量的点乘积来判断其夹角是否大于90度，诺夹角大于90度，则让亮面颜色的RGB值乘以一个小于1的数（_Darklight和col都是三维向量，而_Darklight在xyz轴上的分量值均小于1），这样就可以达到一种比较简单的三渲二效果了，我们把这个材质放到一个物体上试试看！
左默认材质 右简单的三渲二材质
可以看到，确实有内味了，于是我们欣喜诺狂的把这个材质拖到老婆身上
效果一
我们发现，似乎头发和衣服效果还行，但是面部的阴影十分诡异

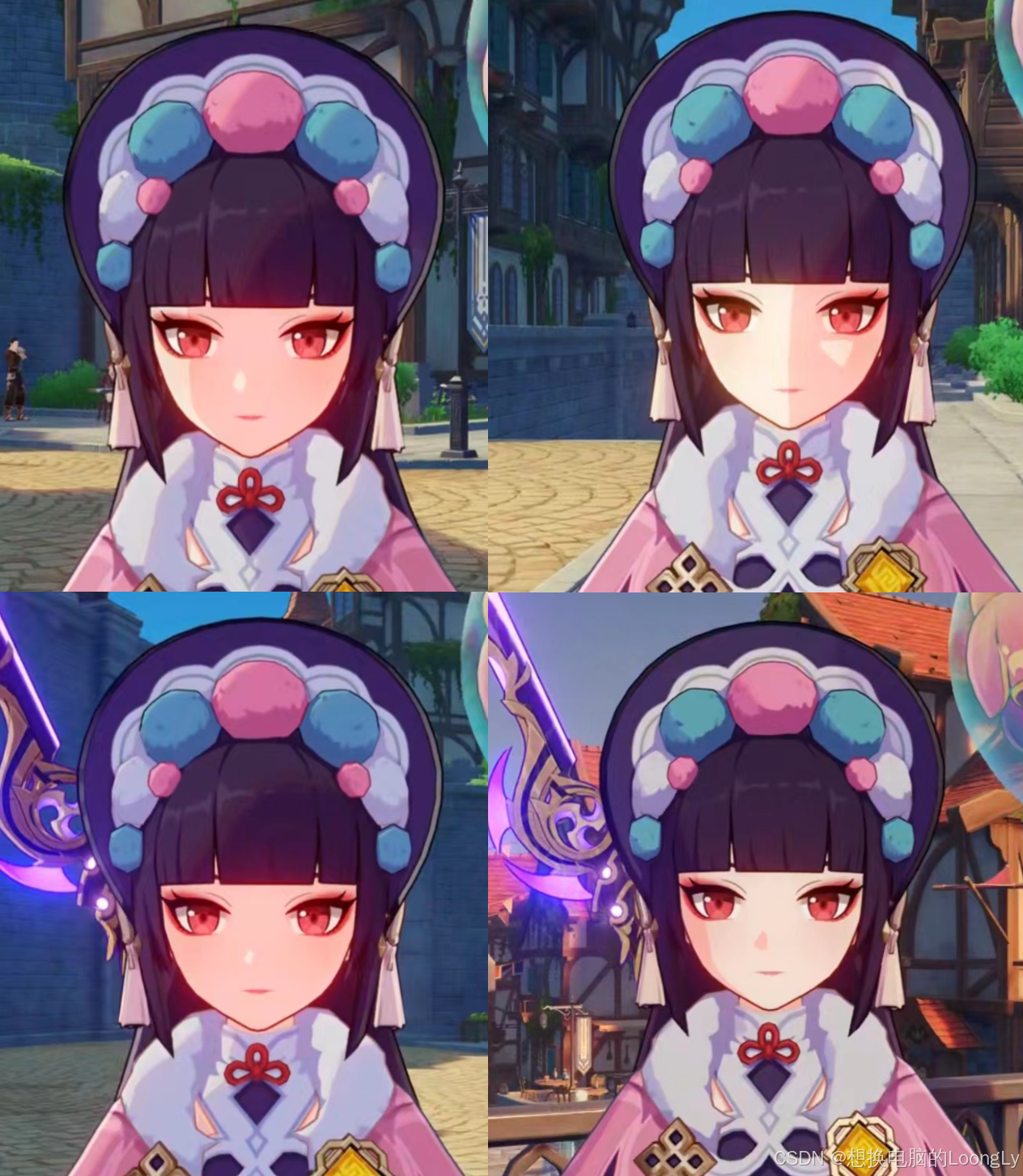

很显然这不是我们想要的阴影效果，下图才是想要达到的阴影效果
想要的阴影效果
为什么角色面部阴影如此奇怪呢？我们不妨用默认的材质看看
原来，这个模型的脸颊是凸起的，而嘴部是凹陷的，这意味着我们不可能通过模型的轮廓来计算出我们想要的阴影，怎么办呢？
正片开始
我们需要一张阈值图

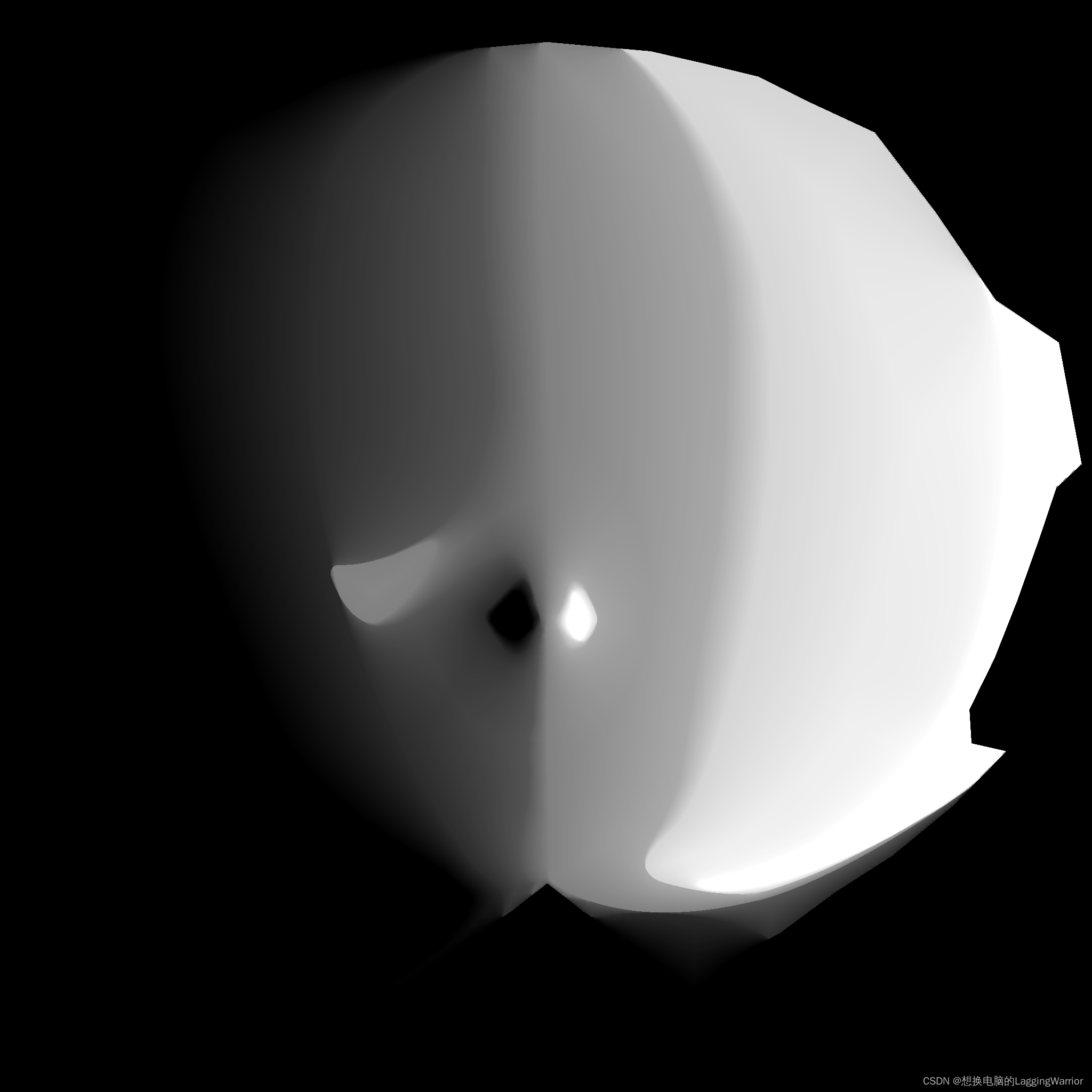

阴影贴图（存储角色面部阴影信息的阈值图）
这可不是普通的阈值图，其实这张图存储的，是角色面部的阴影信息

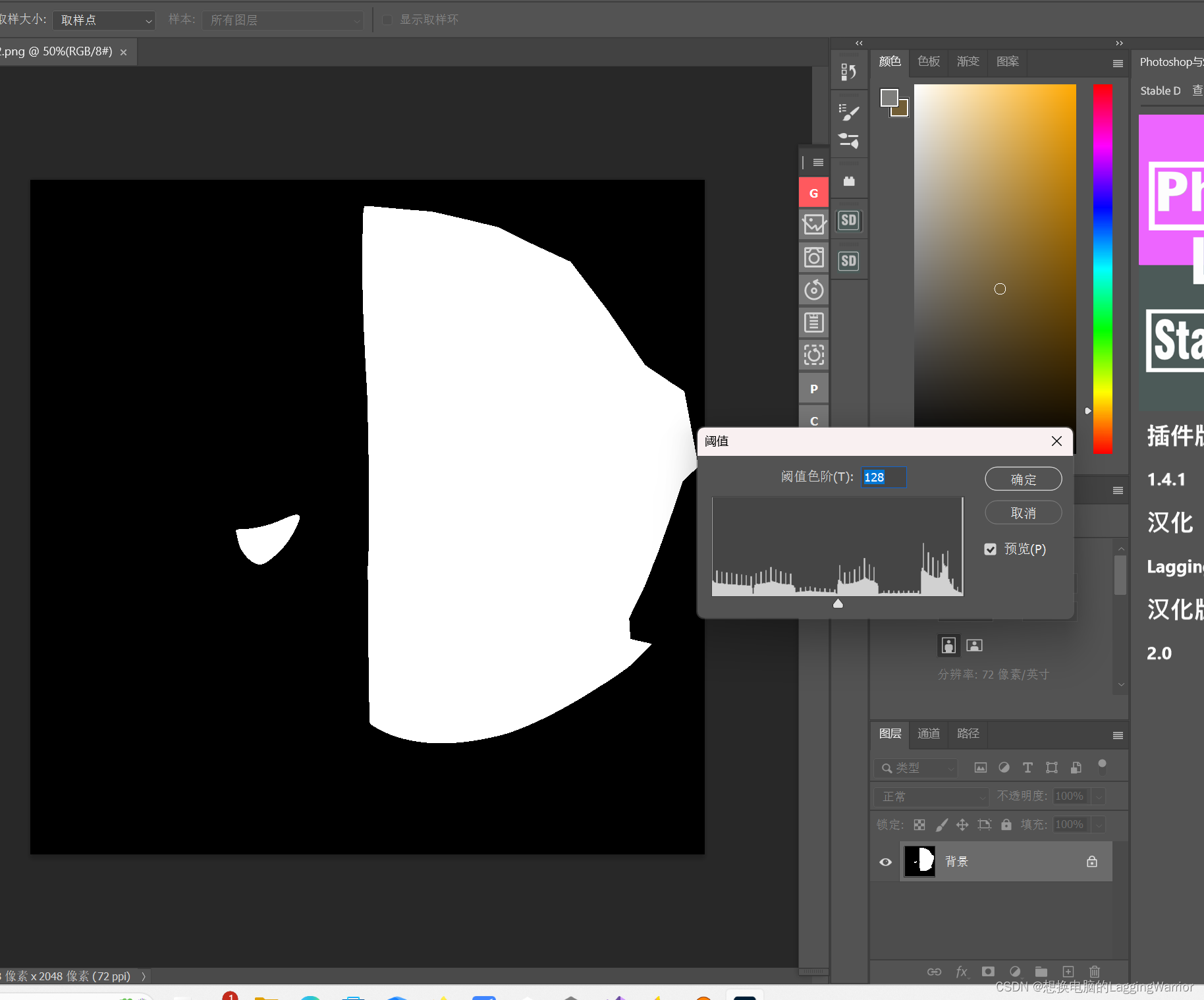

我们可以在photoshop中观察
这张图导入unity后请将warpmode设置成repeat
将warpmode设置成repeat
那么我们该如何判断一个像素位于亮面还是暗面呢？

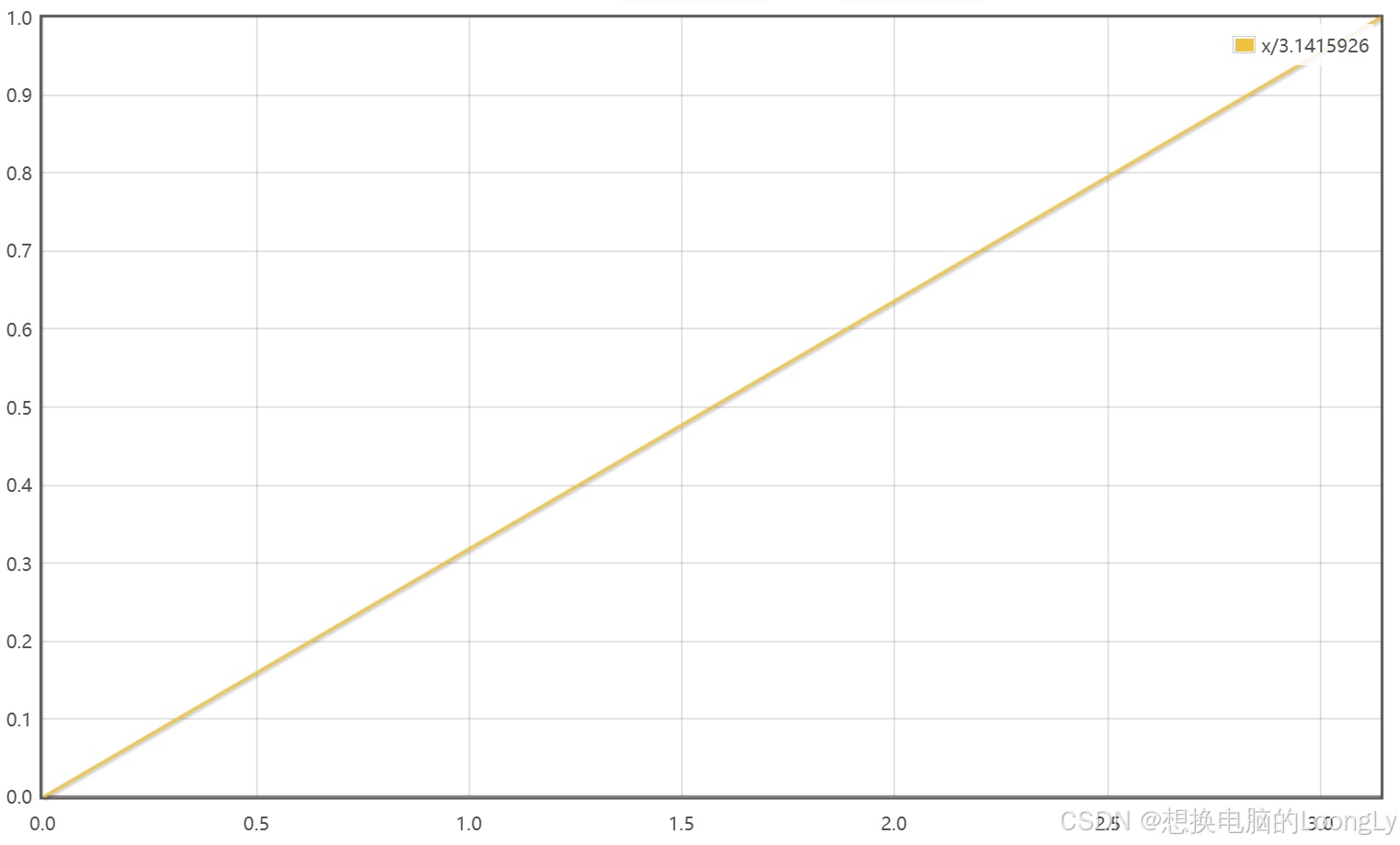

我们将角色面部所有像素视为一个整体，共用一个法向量（而且该法向量是单位向量，记该向量为F），而这个法向量的方向与角色脸部面对的方向一致。记该法向量在归一化的光线向量（记该向量为L）上的投影值为x，再记y = 0.5x+0.5（y = 0.5cosθ+0.5 θ是F和L的夹角），然后将y与阴影贴图中每一个像素点R值（或者G值B值）进行比较（此时y的取值范围是[0,1]，而unity shaderlab中像素的RGB取值范围也是[0,1]），如果y小于R值，说明该像素位于是亮面，反之则位于暗面

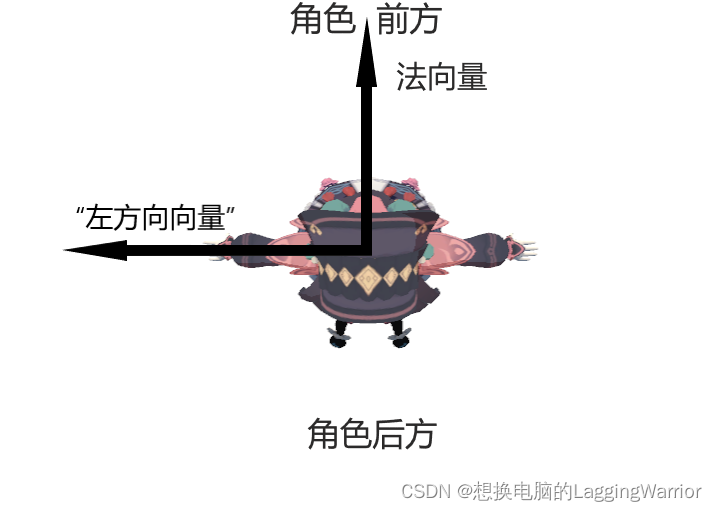

关于向量的草图
对了，我们张SDF贴图存储的是光源在xz平面运动（绕y轴旋转）时在角色面部留下的阴影数据，也就是说我们计算时应该忽略光线向量在y轴的分量（光线的高度角对阴影无影响）
还有一点，相信你也看出来了，这张阈值图代表的是阴影在灯光从正前方移动到左后方的变化，所以说当光线在角色右方时，我们需要180度镜像反转该图
如何判断光源在角色的左边还是右边呢？
还是将角色面部视为一个整体，判断面部左方向向量在光线向量上的投影是否为正数，诺为正数，则说明光源位于角色左侧，反之则在右侧（用右方向向量判断也可以）
那么如何生成这张图呢？
可以参考这两篇教程：如何快速生成混合卡通光照图 - 知乎 (zhihu.com)
卡通渲染之基于SDF生成面部阴影贴图的效果实现（URP） - 知乎 (zhihu.com)
那么代码是什么样的呢？
下面是我写的实例代码，还是以unity的CG语言为例（HLSL语言或者虚幻的蓝图整体思路是一样的）
//这个shader只是展示如何运用阴影贴图是示例shader，游戏公司的shader比这个复杂很多
Shader "CelShader/CelFaceWithTex"
{
Properties
{
_Darklight("Dark Light",Color) = (0.1,0.1,0.1,1)
_MainTex("Main Tex",2D) = "white"{}
_ShadowTex("Shadow Tex",2D) = "white"{}
_Front("Front",Vector) = (0,0,0)
_UP("UP",Vector) = (0,0,0)
_LeftDir("LeftDir",Vector) = (0,0,0)
}
SubShader
{
Pass
{
Tags{"LightMode" = "ForwardBase"}
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma multi_compile_fog
#include "UnityCG.cginc"
#include "Lighting.cginc"
float3 _Darklight;
sampler2D _MainTex;
sampler2D _ShadowTex;
float3 _Front;
float3 _UP;
float3 _LeftDir;
struct c2v
{
float4 vertex:POSITION;
float3 normal:NORMAL;
float2 uv:TEXCOORD0;
};
struct v2f
{
float4 pos:SV_POSITION;
float3 worldNormal:NORMAL;
float2 uv:TEXCOORD;
float3 objViewDir:COLOR1;
float3 normal:NORMAL2;
};
v2f vert(c2v input)
{
v2f output;
output.pos = UnityObjectToClipPos(input.vertex);
output.worldNormal = normalize( mul((float3x3)unity_ObjectToWorld,input.normal) );
output.uv = input.uv;
float3 ObjViewDir = normalize(ObjSpaceViewDir(input.vertex));
output.objViewDir = ObjViewDir;
output.normal = normalize(input.normal);
return output;
}
fixed3 frag(in v2f input):SV_TARGET0
{
fixed3 diffuseColor = _LightColor0.rgb * tex2D(_MainTex, input.uv).rgb ;
float isSahdow = 0;
float3 RightDir = -_LeftDir;
float2 Left = normalize(float2(_LeftDir.x,_LeftDir.z)); //世界空间角色正左侧方向向量
float2 Front = normalize(float2(_Front.x,_Front.z)); //世界空间角色正前方向向量
float2 LightDir = normalize(float2(_WorldSpaceLightPos0.x,_WorldSpaceLightPos0.z));//只考虑x，z轴上的分量，忽略y轴分量(光源高度角不影响阴影)
//float ctrl = 1 - ( dot(Front, LightDir) * 0.5 + 0.5); //第一次阴影反了的原因就是我这里画蛇添足，不知道怎么想的，脑子瓦特了
float ctrl = dot(Front, LightDir) * 0.5 + 0.5;
//这张阈值图代表的是阴影在灯光从正前方移动到左后方的变化
half4 shadowTex = tex2D(_ShadowTex, input.uv);
//这张阈值图代表的是阴影在灯光从正前方移动到右后方的变化（反转了180度后）
half4 r_shadowTex = tex2D(_ShadowTex, float2(1 - input.uv.x, input.uv.y));
float shadow = dot(LightDir, Left) > 0 ? shadowTex.r : r_shadowTex.r;//通过左方向向量在光线向量上的投影的正负，来确定采样的是哪一张贴图（是否反转180度）,取的值也不一定是r值，g值b值也可以，毕竟他们三个在这张图里面是相等的
//ctrl大于采样，说明该像素位于暗面
isSahdow = step(shadow, ctrl);//if(ctrl>=shadow) isSahdow = 1
fixed3 col = UNITY_LIGHTMODEL_AMBIENT.xyz + diffuseColor;
if ( isSahdow == 1 )
{
return tex2D(_MainTex, input.uv).rgb * _Darklight;
}
return col;
}
ENDCG
}
}
FallBack "Diffuse"
}
//LZX completed this shader in 2024/05/06当然了，上述代码只是示例，在shader实战中，我们应该尽量避免if判断（因为显卡不擅长逻辑判断）
我们可以将最后下面的代码
if ( isSahdow == 1)
{
return tex2D(_MainTex, input.uv).rgb * _Darklight;
}
return col;替换为
fixed3 darkCol = tex2D(_MainTex, input.uv).rgb * _Darklight;
return lerp(col,darkCol,isSahdow);然后我们可以通过光源在角色左侧还是右侧直接决定uv坐标x的正负，这样就可以少一次采样了
将下面的代码
//这张阈值图代表的是阴影在灯光从正前方移动到左后方的变化
half4 shadowTex = tex2D(_ShadowTex, input.uv);
//这张阈值图代表的是阴影在灯光从正前方移动到右后方的变化（反转了180度后）
half4 r_shadowTex = tex2D(_ShadowTex, float2(1 - input.uv.x, input.uv.y));
float shadow = dot(LightDir, Left) > 0 ? shadowTex.r : r_shadowTex.r;//通过左方向向量在光线向量上的投影的正负，来确定采样的是哪一张贴图（是否反转180度）,取的值也不一定是r值，g值b值也可以，毕竟他们三个在这张图里面是相等的替换为
float flag = step(0,dot(LightDir, Left)) * 2 + -1;//这行代码效果等同于 float flag = dot(LightDir, Left) > 0 ? 1 : -1; 但是可以减少一次判断
half4 shadowTex = tex2D(_ShadowTex, float2( flag * input.uv.x, input.uv.y));//因为已经将warpmode设置成repeat了，所以-input.uv.x等价于1-input.uv.x
float shadow = shadowTex.r;二者的效果是相同的
然后我们在unity里面创建一个材质，让这个材质使用这个shader

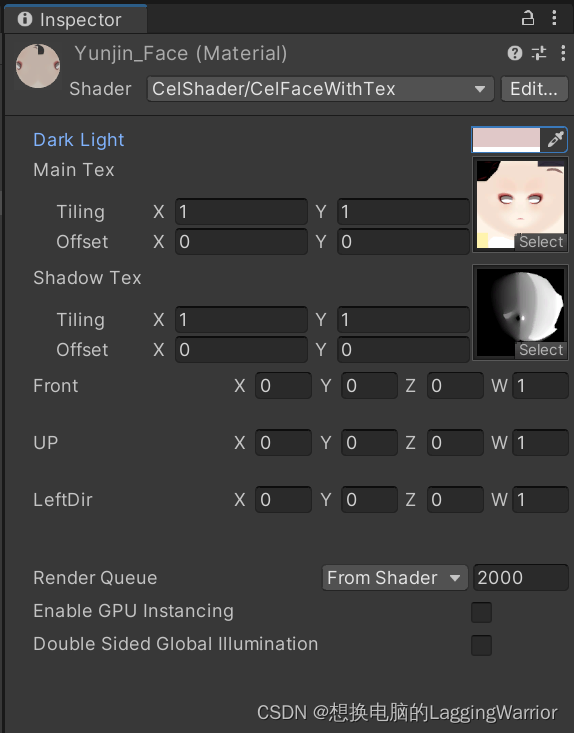

然后在把面部的贴图和阴影贴图拖进材质的对应部分，设置好参数
完成后我们试试看效果
阴影看起来是正常了，但是有一个问题，现在的阴影不会改变，这是因为我们的shader无法获得角色面部的法向量和左方向向量的方向.
那么我们如何让shader获得角色面部的法向量和左方向向量的方向呢？
别忘了，shader不是一个人在战斗，我们说，材质球是CPU和GPU传递信息的桥梁，我们不妨写一个CS脚本，获取角色法向量后通过材质球传递给我们的shader
下面代码给各位提供一些思路（只是提供一个思路，实战的时候大概率不会这么写）
//这个代码主要是想告诉各位，我们可以利用C#脚本来获取数据
//大部分这类脚本都是用两个for循环遍历得到所有材质球，如何再统一改变其内部的数值
using UnityEngine;
[ExecuteInEditMode]
public class GetVector : MonoBehaviour
{
public Material material;
// Start is called before the first frame update
void Start()
{
}
// Update is called once per frame
void Update()
{
material.SetVector("_Front", gameObject.transform.forward);
material.SetVector("_LeftDir", -gameObject.transform.right);
}
}
//LZX completed this script in 2024/05/06

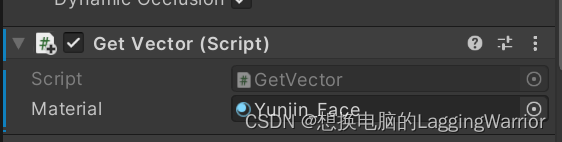

//LZX-TC-VS-2024-05-05-001将脚本挂载到角色身上，如何将我们的材质球托给这个脚本就可以了
这样我们的阴影就可以变化了

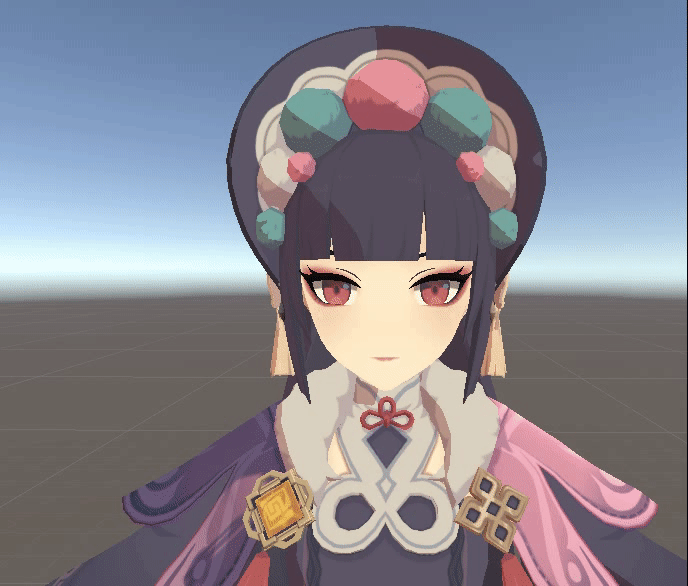

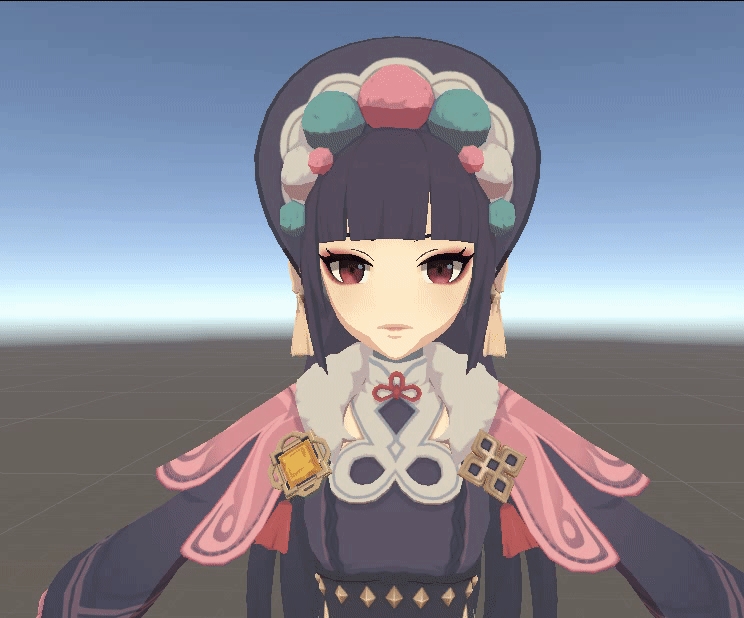

阴影变化效果
当然啦，三渲二仅仅是计算出了正确的阴影是远远不够的，还有描边，边缘光，明暗过度等等，如果大家有兴趣，以后我可以再发一篇教程讲这些

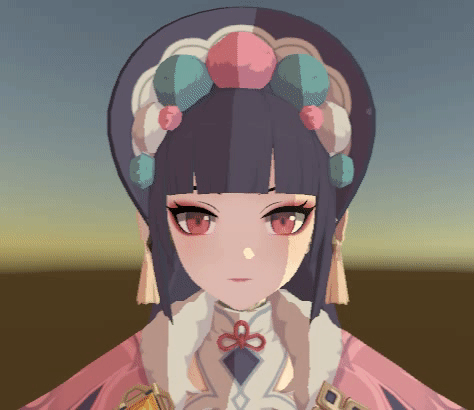

加了描边，边缘光，平滑过度的效果
希望我的教程对你有帮助
