华为交换机堆叠

华为交换机堆叠

标题何为堆叠

所谓堆叠，就是把两合交换机通过配置，虚拟成一合交换机来使用，目的就是提高设备性能，高可靠性和减少环路的故障。

堆叠准备

1.堆叠软件版本最好相同，强烈建议堆叠前将非主交换机的软件版本升级与主交换机一致，避免因为一些其它因素造成堆叠时间过长或者是堆叠失败
2.开启交换机堆叠功能（这个功能是默认开启的，根据sys指示灯就能看出来，一些二手交换机可能关闭了，所以需要开启，具体命令参考产品文档）
3.s系列交换机堆叠式，本端逻辑堆叠口stack–port m/1需要与对端n/2相连（①m，n是堆叠id/slot–id
4.设备的硬件型号必须一致

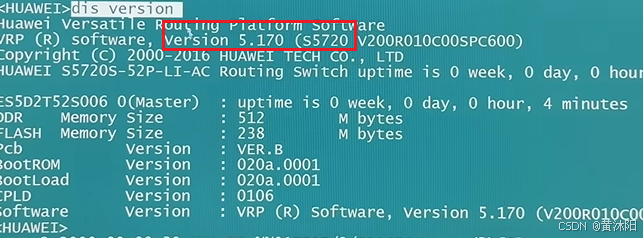

查看版本命令

display  version

可以看到第一台版本

第二台

可见软件版本一致，确定没问题。可以进行堆叠。

堆叠模式

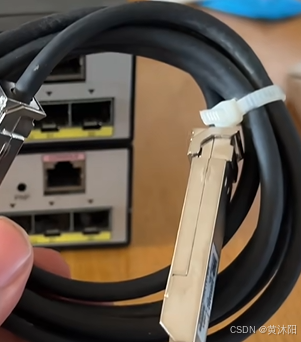

配置对叠使用专用对叠线

使用光模块的方式

配置堆叠

创建一个虚拟的堆叠接口号使用0/1
第二台可以使用0/2
这两个接口是不能重复的

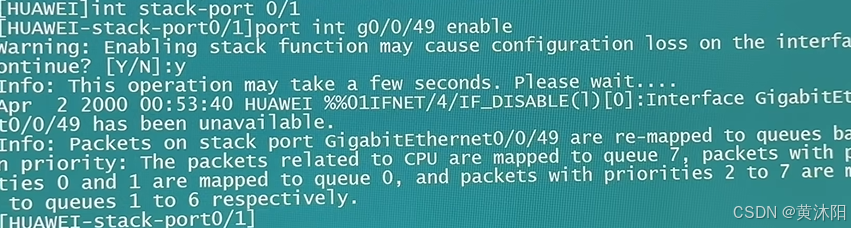

[HUAWEI] int stack-port 0/1
[HUAWEI-stack-port0/1] port int g0/0/49 enable    把相应接口加入堆叠的接口里面去

完成了虚拟接口的配置

配置堆叠优先级

一台交换机为主，一台交换机为备
初始优先级相同，需要设置一台交换机优先级大于另一台

[HUAWEI] stack slot 0 priority 150			主用优先级，初始为100

配置备用堆叠接口为0/2，

[HUAWEI] int stack-port 0/2
[HUAWEI-stack-port0/1] port int g0/0/49 enable

[HUAWEI] stack slot o renumber 1 备用交换机机框号改为1，两台交换机不会冲突

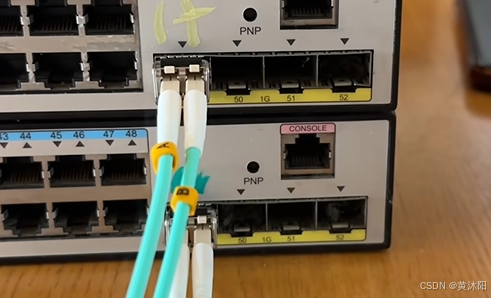

两个交换机49口，通过光纤跳线/堆叠线堆叠，具体看型号

插上后，第二台交换机会重新启动

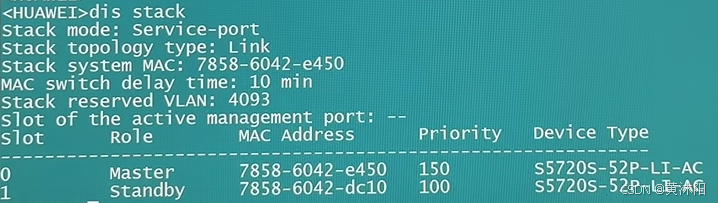

堆叠状态

dis stack		堆叠状态

一台为Master，一台为Standbby

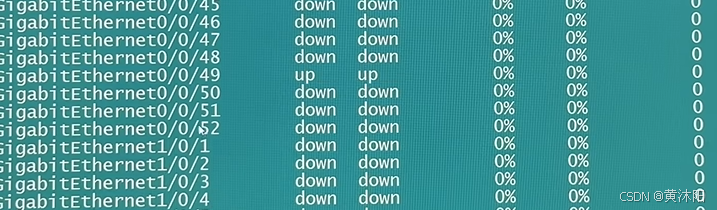

查看接口数量
52口会变成104个接口
