1 背景
2 Juniper交换机查询堆叠主备命令
四台Juniper交换机两两做堆叠,型号为分别为 QFS5100-48S和EX3400。

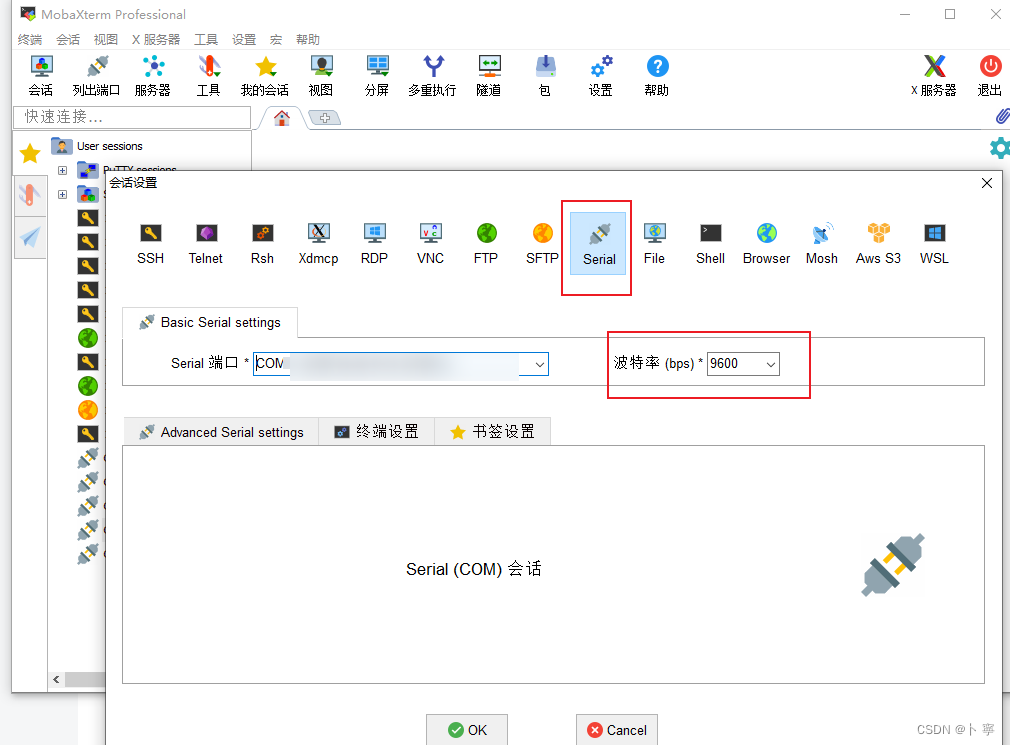

首先通过console线连接到交换机的console口,使用Mobaxterm登录到命令行界面(Xshell和SecureCRT等工具均可),Serial端口选择自己电脑的串口,可以通过电脑的设备管理器查看,Juniper和华为交换机的波特率都选择 9600。

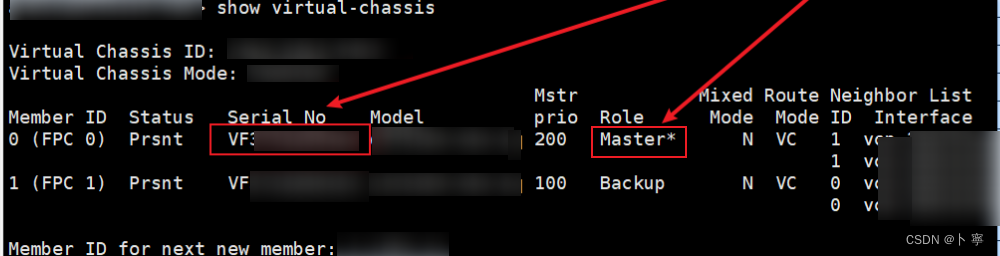

show virtual-chassis
#查看Juniper交换机主备命令
3 华为交换机查询堆叠主备命令

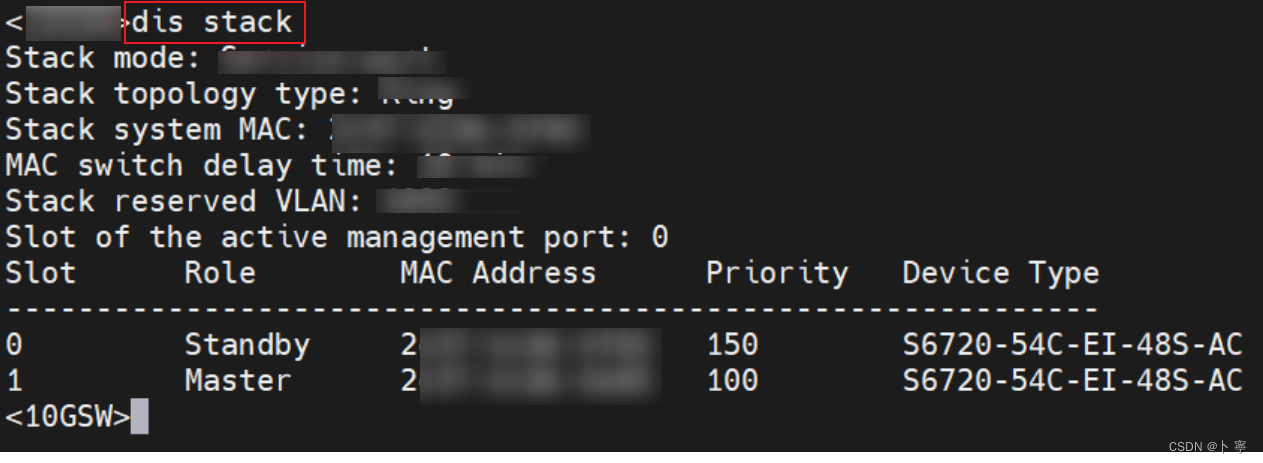

3.1输入dis stack 命令,查看交换机堆叠状态信息
dis stack
#查看华为交换机堆叠状态信息,
通过上图可以看到,
Slot 1的角色是Master(主),
Priority(优先级)为100,Slot 0为备。

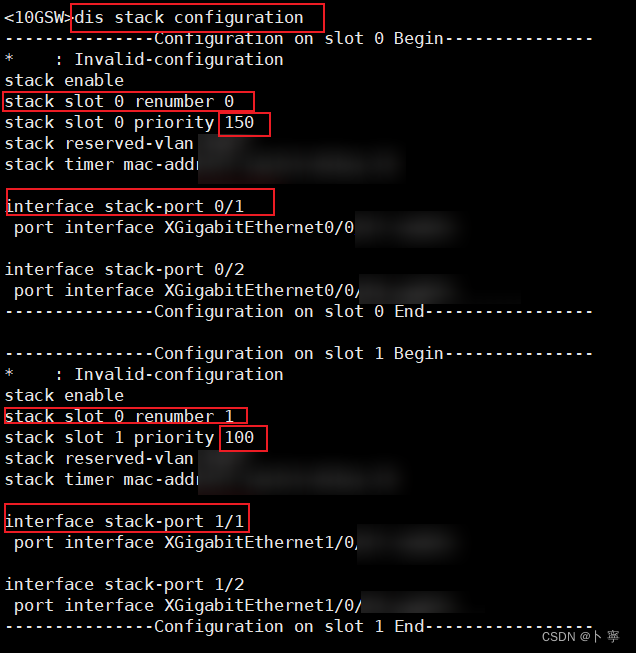

3.2 输入display stack configuration命令查看堆叠的相关配置
display stack configuration
#查看堆叠的相关配置
3.3 输入display interface slot 0命令
<Huawei>display interface slot ?
INTEGER<0-1> Existing slot number
#display interface slot后面的数字跟0或1
display interface slot 0
#查看华为交换机slot0具体信息
display interface slot 1
#查看华为交换机slot1具体信息
通过查看两个堆叠交换机实际端口工作指示灯的情况,只需找到一个端口,在两台堆叠的交换机端口分别为up或down,即可以区分。
如果两台交换机所有端口的状态都是一致的,可以通过自己插线配置一个端口(适用于电口交换机),对于光口交换机,如果所以端口配置和工作状态都一致,就可以查看交换机配置(或者和客户运维人联系,如果客户运维人员熟悉数据中心网络流量走向的话),找一个对网络影响最小的端口快速拔一下,查看拔下哪个Slot 角色的此端口down了,即可以区分出堆叠的主备。
3.4 通过display interface brief 命令可以快速查看堆叠交换机的所有端口
display interface brief
#用于显示设备上所有接口的基本信息,
包括接口的状态(如up或down)、接口类型、
VLAN信息等,但不涉及IP地址相关信息
例如此两台堆叠的交换机,22口转态是不同的,既可以由此确定,22口up的是Slot 0,属于堆叠中的备角色,另外一台交换机即为堆叠中的主交换机。
4 总结
不同品牌不同型号交换机查看交换机主备命令各有不同,可以通过打 ?之后,查看具体支持的命令进行操作。
此方法仅做参考,所有命令均在户模式下进行即可,不涉及修改配置操作。
