贴片磁珠的选取详解

一.STM32F103C8T6电源使用磁珠的例子

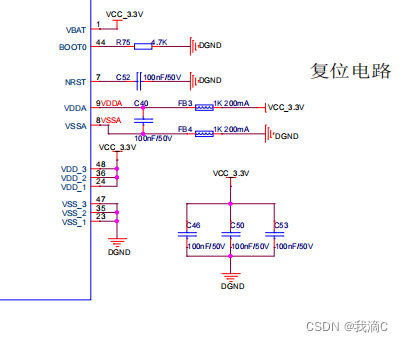

1.磁珠运用电路图

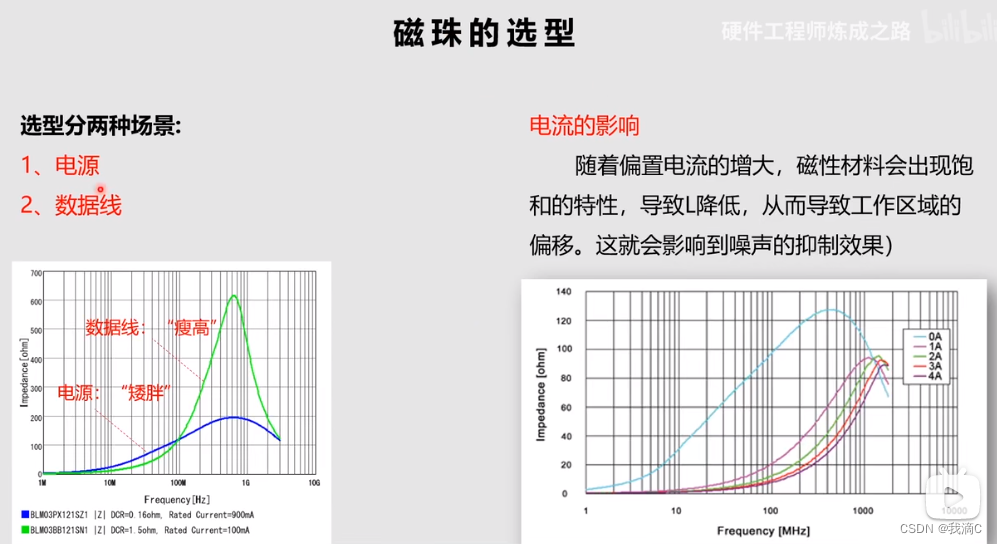

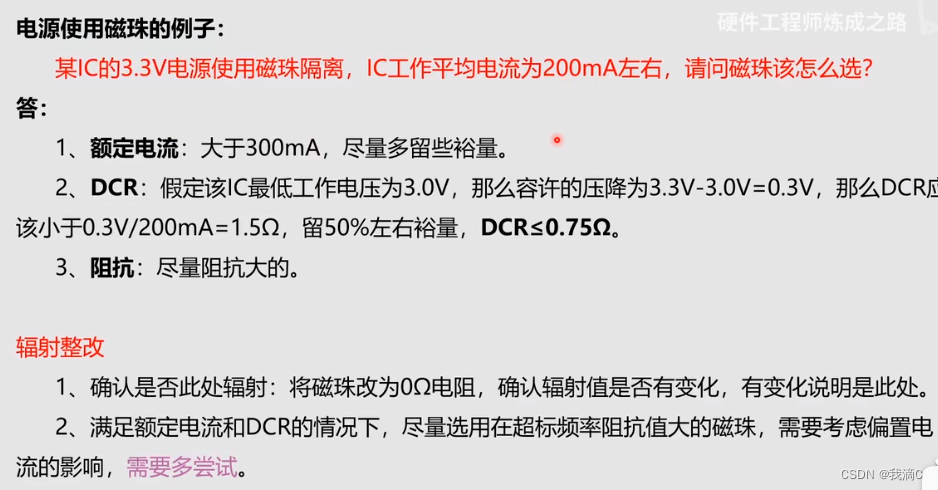

2.如何选取磁珠

DCR定义为组件在没有交流信号下的直流电阻

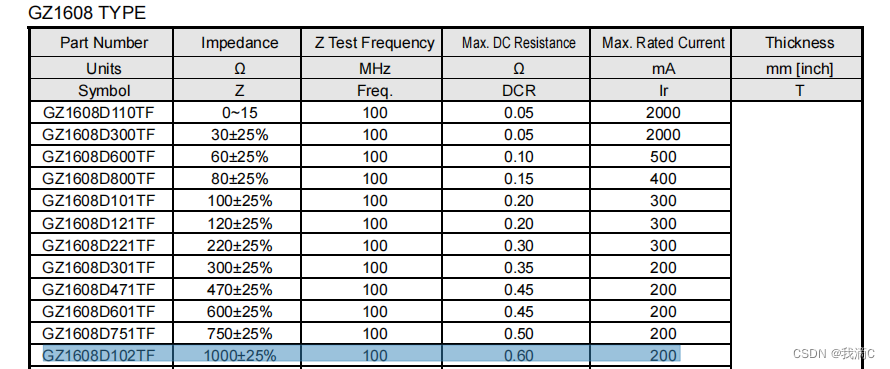

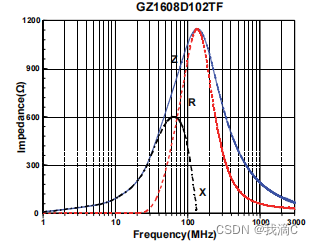

 3.STM32F103C8T6中贴片磁珠的规格书

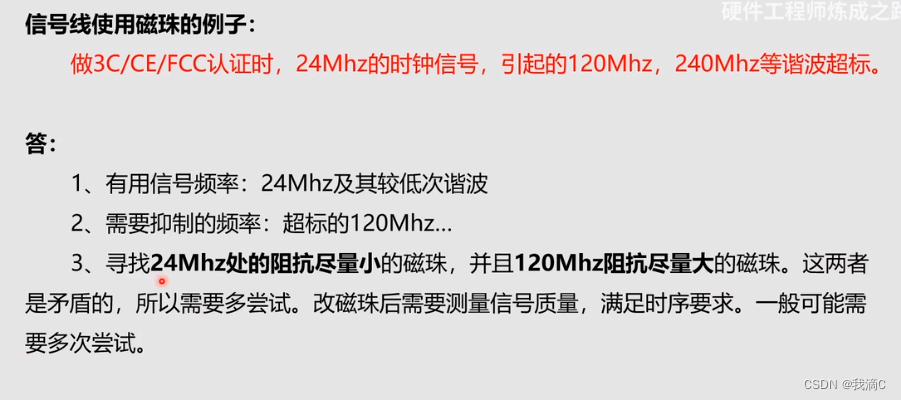

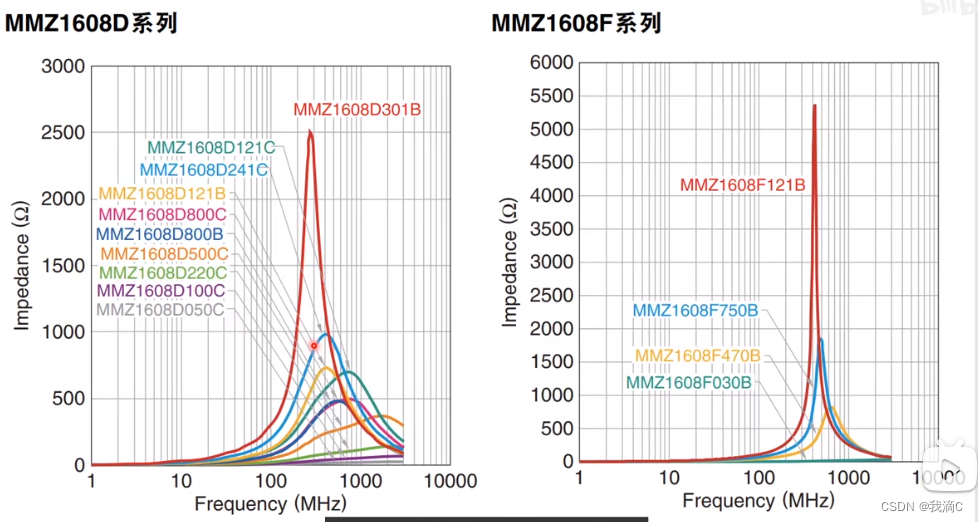

4.磁珠的选型及其应用要点
器件手册上，磁珠的参数是其在100MHz时对应的阻抗值。
磁珠的等效电路如图：

电抗成分以 X 表示；电阻成分以 R 表示；其整体特性用R和X合成的阻抗Z的频率特性表示。

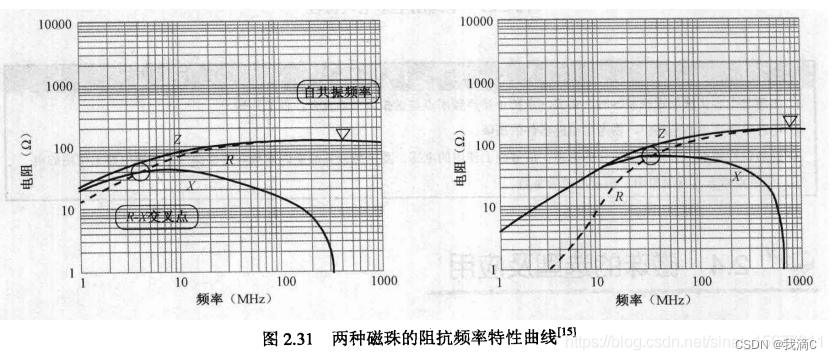

下图是两种磁珠的特性曲线，它们在100MHz时这两种器件的阻抗相等，但是不能完全相互替代。





磁珠的阻抗Z由电阻成分R和电抗成分X共同决定。
在低频段，X起主导作用，磁珠主要体现为电感性，功能是反射噪声；
在高频段，R起决定作用，磁珠主要体现为电阻性，功能是吸收噪声并将噪声转换为热。
这两种功能的转换点就是曲线上，R和X值相等处的频率。

转换点所在频率以下，磁珠体现电感性，转换点所在频率以上，磁珠体现电阻性。
电感性的作用是反射噪声，电阻性的作用是吸收噪声并转换为热能。
因此，转换点所在频率越高，磁珠体现电感性的频带越宽，对低频噪声的吸收能力越弱；
转换点所在频率越低，磁珠体现电阻性的频带越宽，对低频噪声的吸收能力越强。

在磁珠选型时，需要仔细分析电路上信号和噪声所处的频带，所选择的磁珠应满足：
电路噪声的频带大于磁珠转换点频率，以便使磁珠吸收噪声而不是反射噪声；
电路信号的频带尽量小于磁珠转换点频率，以防有效信号被磁珠衰减。
对于串联了磁珠的线路，磁珠的转换点频率越低，线路振荡和波形失真就越小；反之则越大。

除了转换点频率外，磁珠选型还需要考虑额定电流，直流电阻和谐振频率（上图自共振频率）等因素。
与电感类似，磁珠应用于电源电路滤波时，工作电流不能大于其额定电流；
磁珠本身具有直流电阻，当电源电路的电流较大时，还应考虑在磁珠上产生的压降。
当工作频率该与谐振频率时，磁珠表现电容性，阻抗迅速减小，因此应该选择谐振频率点高的磁珠。
磁珠的转换点频率与谐振频率，在意义上有所不同。
