逻辑分析仪软件基础使用方法（ 基于logic 1.2.18）

如图即是逻辑分析仪软件。先将逻辑分析仪的线接好，记得把分析仪的地接在板子的地上。软件允许模拟运行，如果没接分析仪也可以看到波形

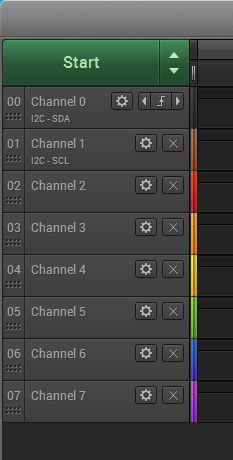

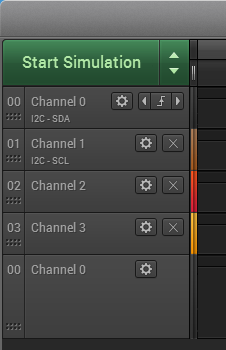

如果接了分析仪，此处为start

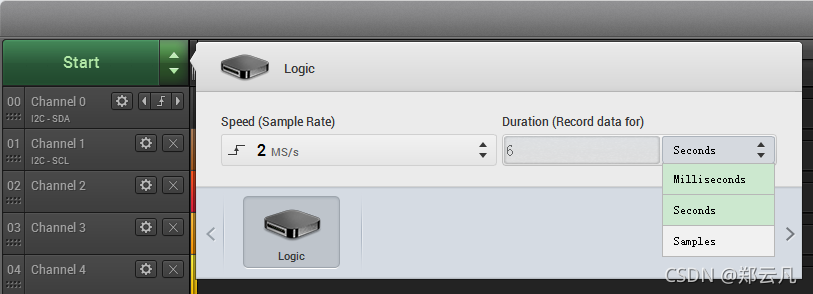

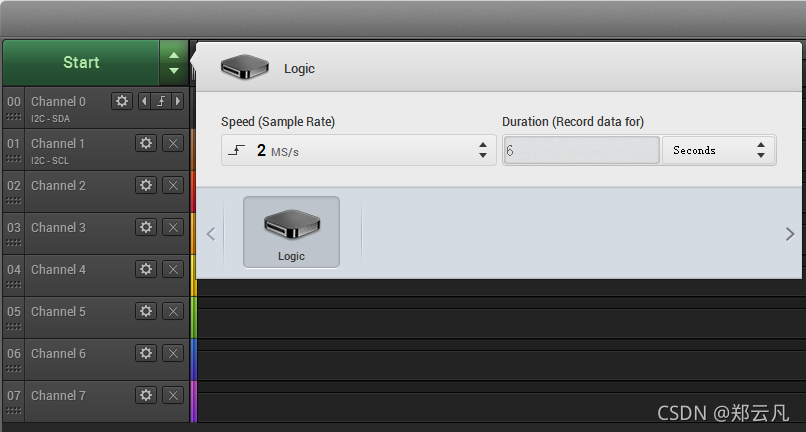

在start右侧紧挨着有一个双三角的按钮可以调节采样的频率speed（sample rate），以及采集样本的时间或数量duration（record data for）

实际使用，建议采样速率不低于实际通信速率的10倍，鉴于硬件的情况，最大采样频率不要超过2M Sample/s。

右侧由上至下可以选择采集的时间，ms、秒、或者选择采集多少个样本。

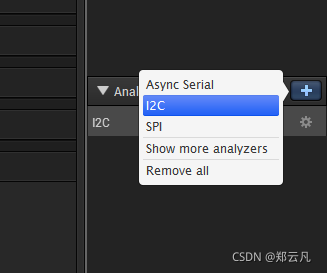

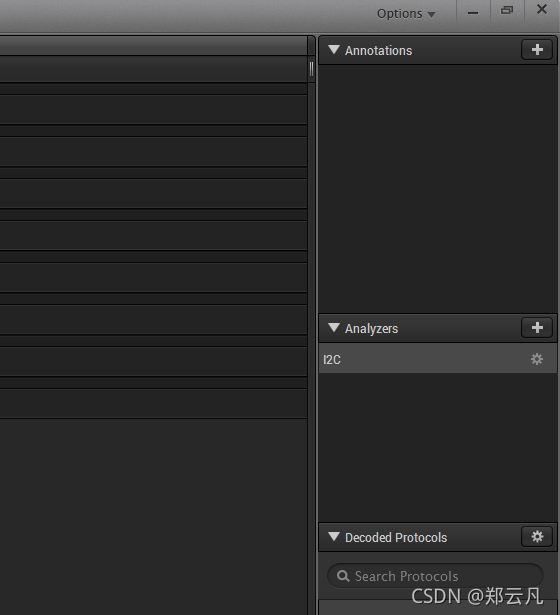

右侧Analyzers可以配置你要测量信号的通讯协议，这里一iic为例，步骤如下

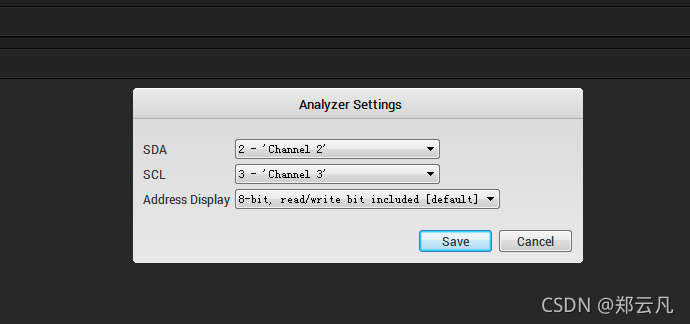

在弹出的窗口自行绑定实际接线用到的通道，并对协议进行参数设置。

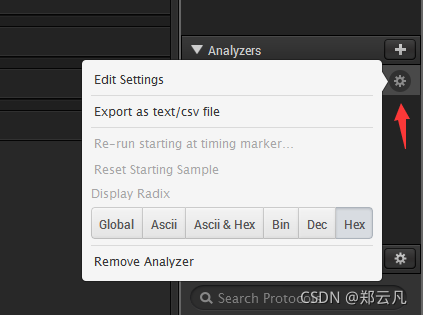

设置完就会有这个按钮，是你配好的iic配置，你可以选择修改（edit settings）、更换使用时波形上显示的数据格式。

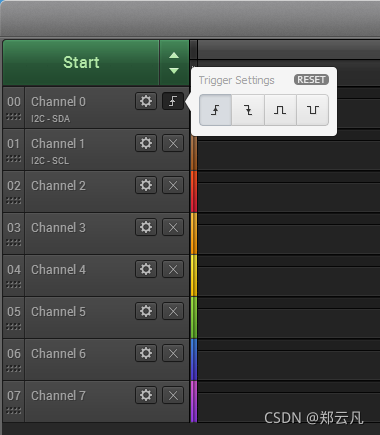

这里可以更改你需要的触发方式。当对应通道触发后才开始采样。旁边的设置按钮，可以自行研究。

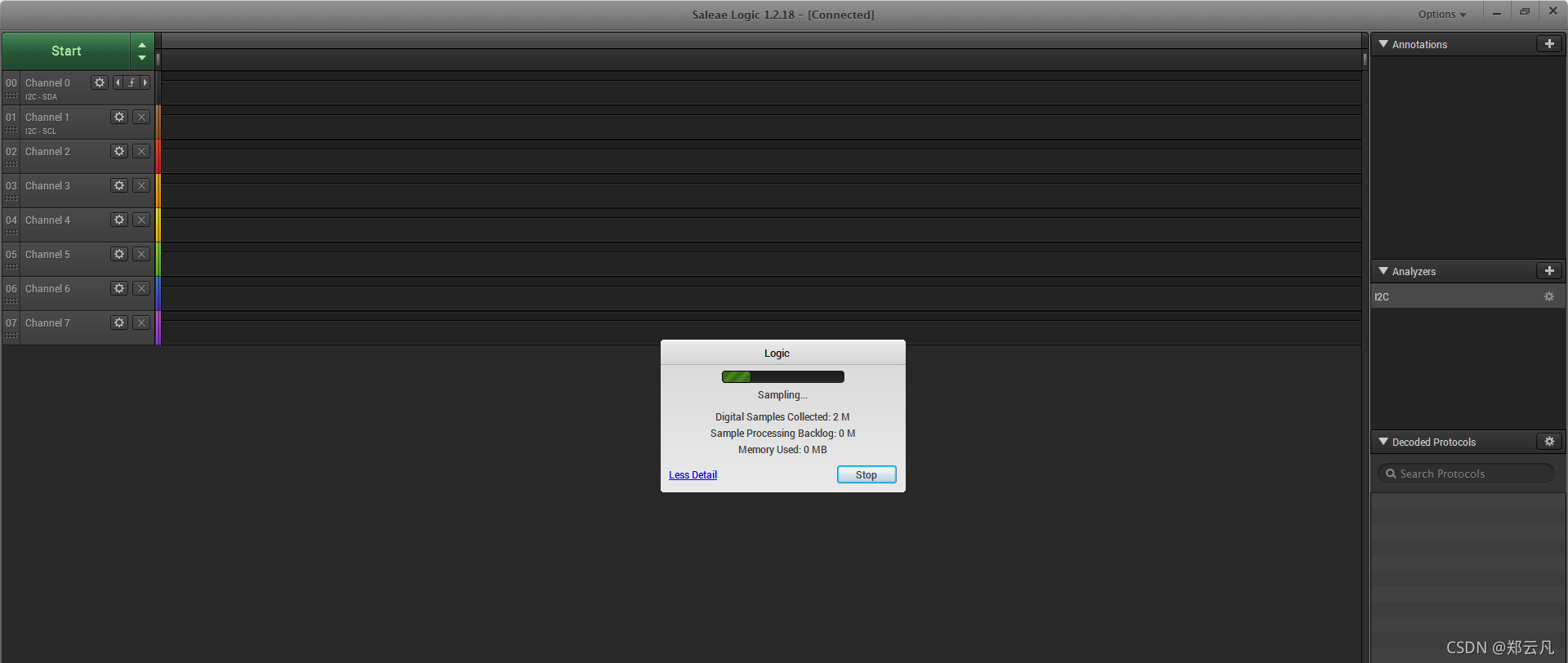

配置完以后可以点start进行采样，如上图。

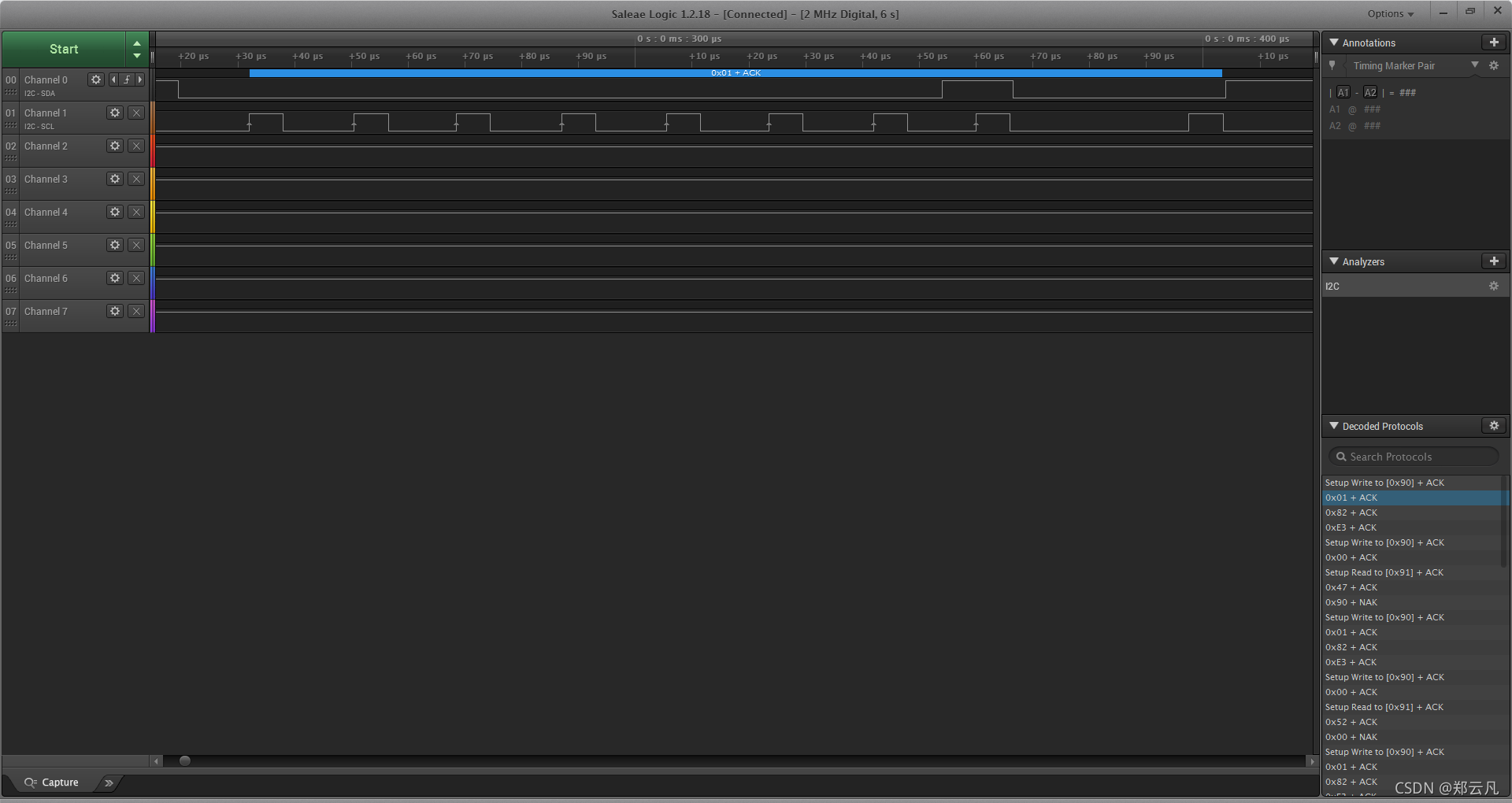

右侧最下面一栏，会生成识别出的通讯步骤，点击可以看具体的时序图。左右键可以移动波形，鼠标滚轮缩放波形。可以逐字逐句检查时序，寻找错误。

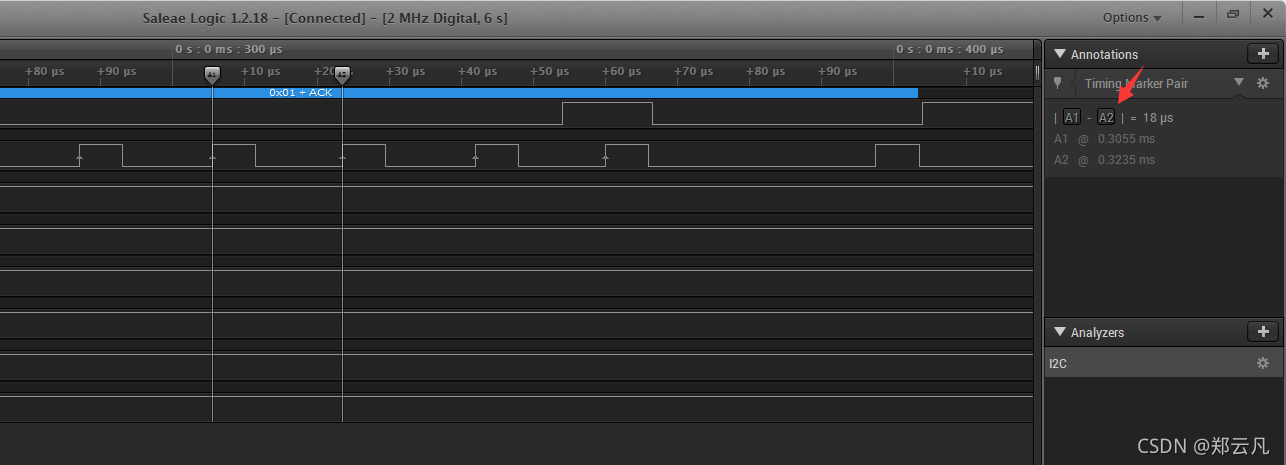

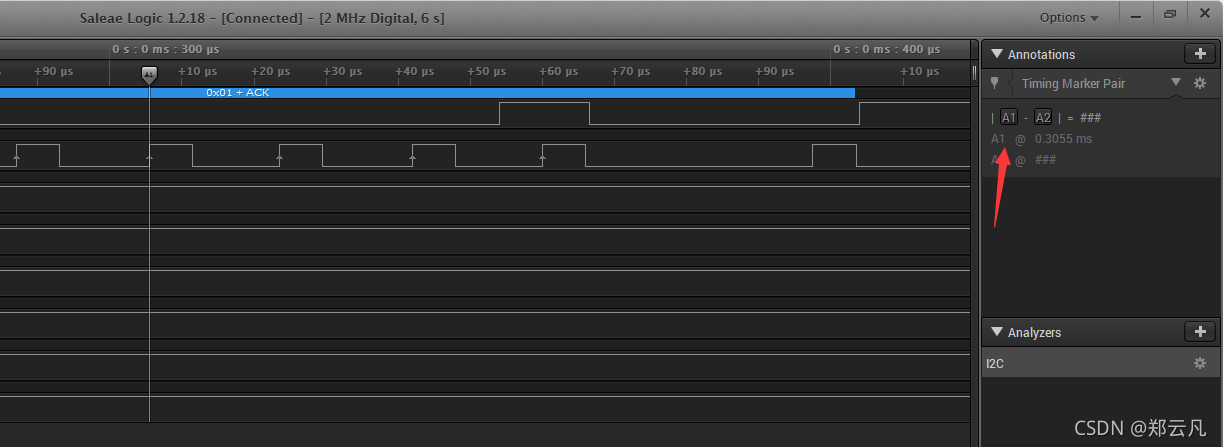

一次点选右侧的A1和A2可以查看截选区域的时间长度。左键选择竖线，移动鼠标移动线，右键取消线，再次点击左键固定竖线。

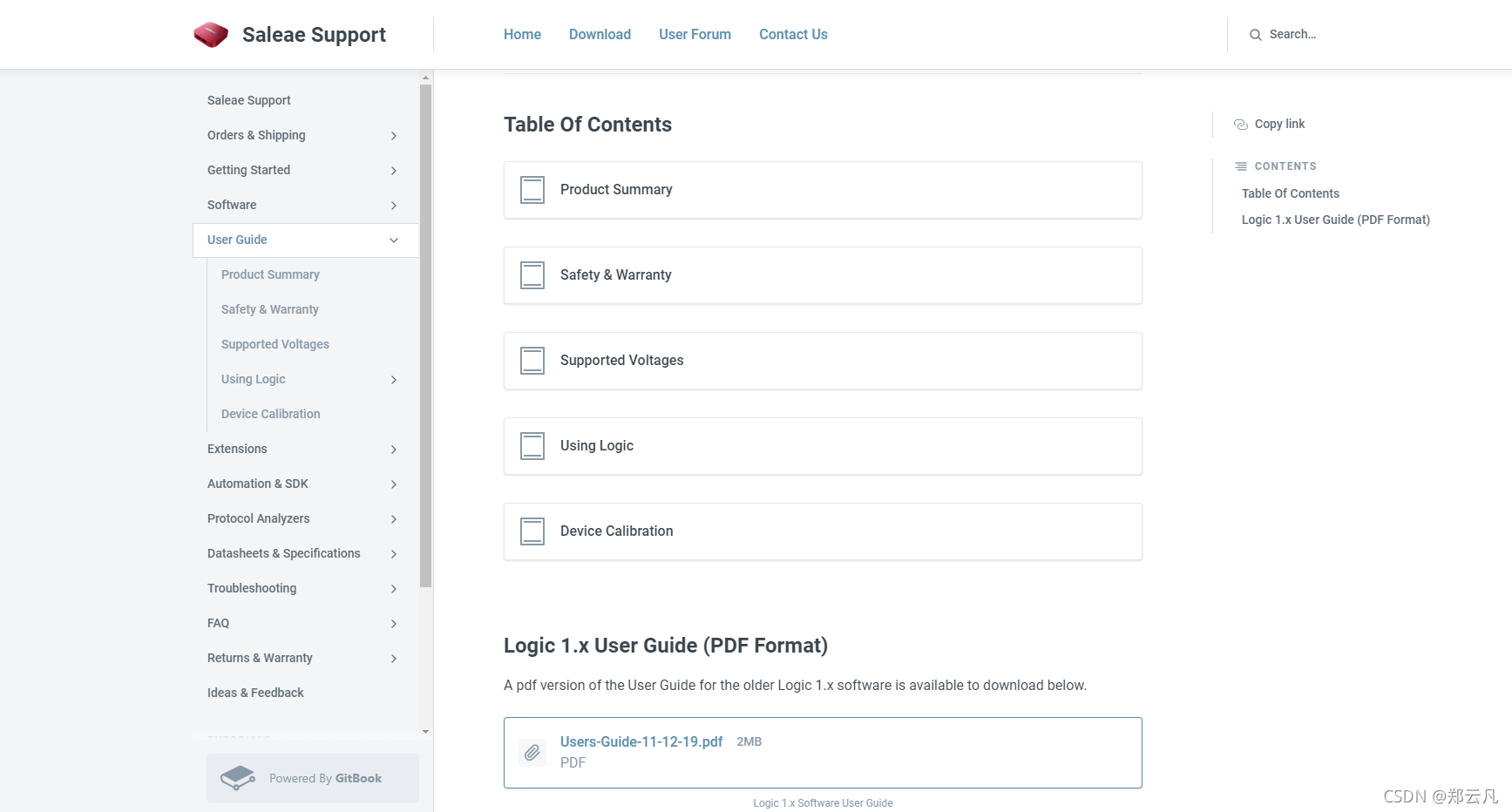

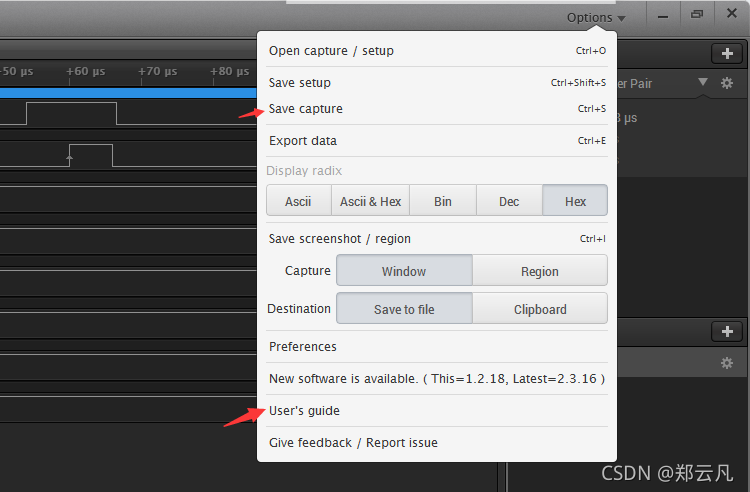

右上角options选项可以保存当前采样数据（save capture）。底下还有用户指南（user‘s guide），会跳转到外部网址，里面有PDF资料可以自行下载研究。

保存的采样文件为.logicdata扩展名。当你需要对不同情况下的采样数据进行比较，就可以把他们保存起来。然后打开需要对比的进行对比。

本文起到一个快速上手的作用，如有错误敬请指正。如果想全面了解这个软件的使用方法，可以去用户指导那里去找资料。

下方点击即可下载资料

【网址如下】(https://support.saleae.com/user-guide)
