【大二组培训】2017年电子设计大赛H题总结（软件部分）

普朗克小猫

已于 2025-03-27 16:52:36 修改

阅读量2.5k

点赞数 2

分类专栏：训练总结文章标签：个人开发经验分享单片机 qt ui

于 2022-05-01 14:12:16 首次发布

本文链接：https://blog.csdn.net/m0_51156447/article/details/124233093

版权

本文作者分享了参与2017年电子竞赛H题（远程幅频特性测试装置）的软件部分经验，主要涉及DDS信号源制作、发射端和接收端的设计思路，以及WiFi上位机的开发。通过理解DDS原理解决单片机输出信号精度问题，使用Qt Creator开发上位机并与单片机通信，实现了幅频特性曲线的绘制。尽管过程中遇到挑战，但作者从中获得了宝贵的学习和成长。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

前言
一、发射端部分
- 1.基本要求
- 2.基本思路
二、接收端部分
- 接收信号频率信息
三、WIFI上位机部分
四、题目总结

前言

1.大二第一次正式组队培训，题目为2017年电赛的H题（远程幅频特性测试装置）。
2.由于能力不足，出题老师将大二组的难度降了一个维度。
3.实际上这是一道高频题目（1M-40M），然而我们大二做的仅仅是处理1k-40kHz部分的信号。
4.这道题刚拿到手，虽然指导老师讲解了一遍，但是脑子里还是一头雾水，不知从何下手，经过我们一群小伙伴后来的讨论，才逐渐理解了题目的意思。
5.从一无所知到有所收获，与一群志同道合的朋友一起进步，一起成长，比起奖项，或许这才是电赛吸引人的地方。
6.由于个人能力有限，还是个敲代码的，对于硬件原理也只是半知半解，故纰漏处望大家指正。

一、发射端部分

1.基本要求

题目要求利用DDS技术制作一信号源

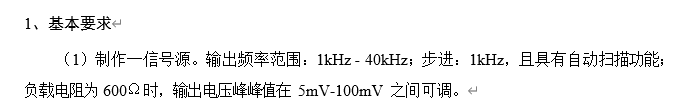

基本要求1

2.基本思路

思路一：由于当时对于DDS技术的概念还不太了解。故一开始打算是使用定时器中断输出一定频率的信号。后来发现输出信号频率并不准确，这是由于定时器的预分频系数（Prescaler）以及自动重装载值（Period）均只能为整数，会出现无法整除的情况。
思路二：利用DDS技术，当时找了一个DDS模块，直接用单片机输出的信号能够精确控制频率且频率可达2M（S
