初学换路定律时的一个疑惑，为什么这样用换路定律是错误的？

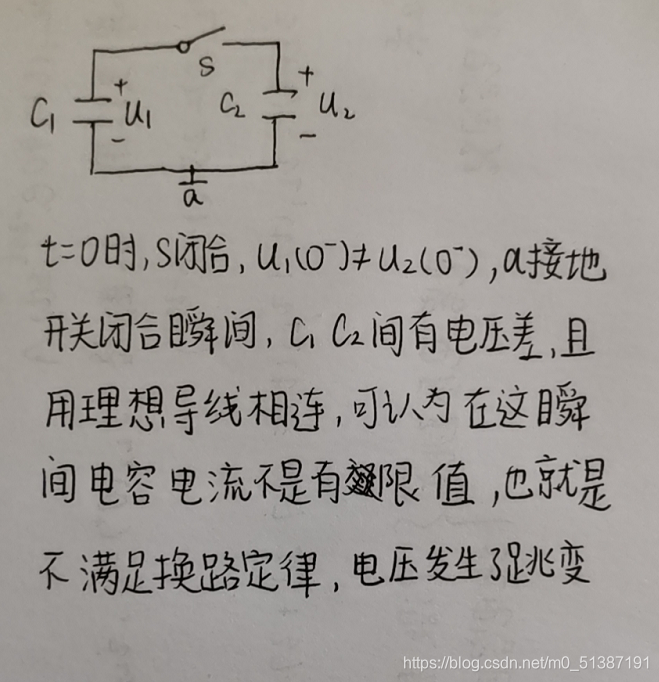

在这里插入图片描述

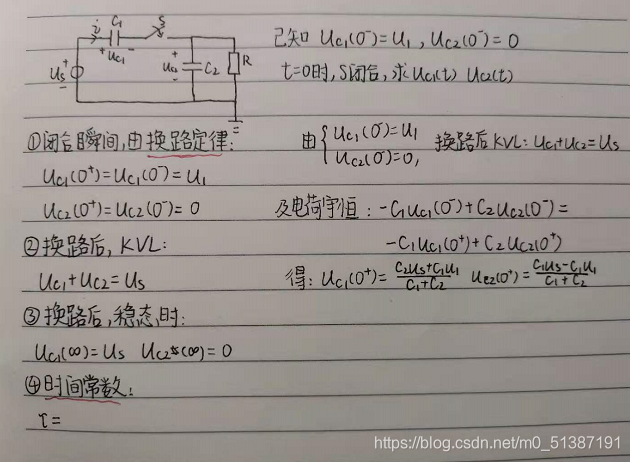

我的做法是左边的，答案是右边的，这里电压跳变是因为：电路中有纯电容回路

这时候就得用KVL，KCL求解电路，由于KCL本身就是电荷守恒的体现，就直接列写电荷守恒的式子进行求解
