一个比较简单的题，练习一下求解电路的各个方法

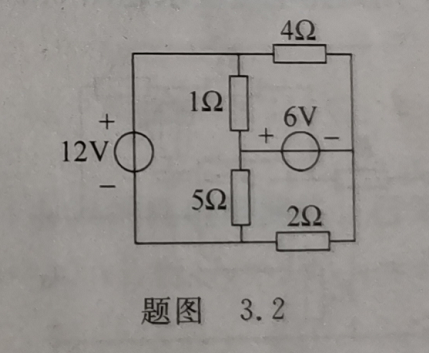

在这里插入图片描述
题目求什么忘了，但是只要我们求出一些量，就可以求解出整个电路的所有量

支路电流法

这个方法其实和2b法一个样，本质上还是列写KCL，KVL解方程，只不过把KVL中的电压用电流表示了

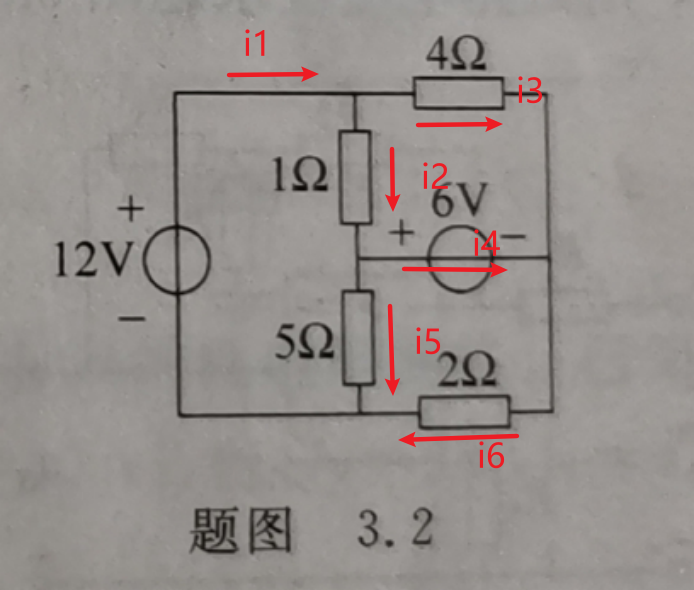

先给各个支路标上电流
在这里插入图片描述
K C L : { i 1 = i 2 + i 3 i 2 = i 4 + i 5 i 6 = i 3 + i 4 KCL:\begin{cases} i_1=i_2+i_3\\ i_2=i_4+i_5\\ i_6=i_3+i_4 \end{cases} KCL:⎩⎪⎨⎪⎧​i1​=i2​+i3​i2​=i4​+i5​i6​=i3​+i4​​ K V L : { i 2 + 5 i 5 = 12 − i 2 + 4 i 3 = 6 5 i 5 − 2 i 6 = 6 KVL:\begin{cases} i_2+5i_5=12\\ -i_2+4i_3=6\\ 5i_5-2i_6=6 \end{cases} KVL:⎩⎪⎨⎪⎧​i2​+5i5​=12−i2​
