硬件电子基础 -单片机信号转换

一. 基础

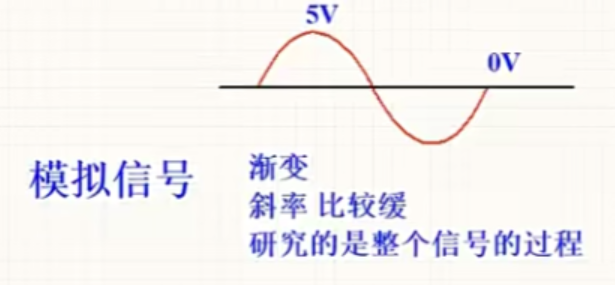

模拟信号： 模拟电路 交流信号 正弦波 三角波 梯形波

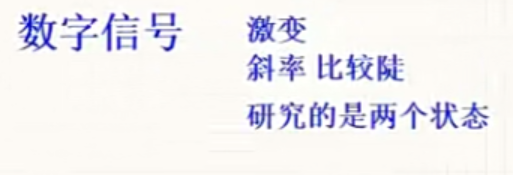

数字信号： 数字电路 ON和OFF PWM（方波）

数字信号和模拟信号研究的本质是斜率

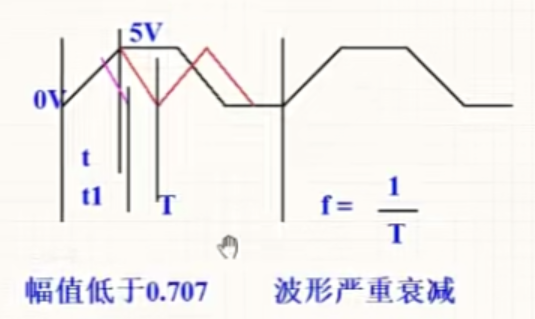

• 降低赋值，改变频率

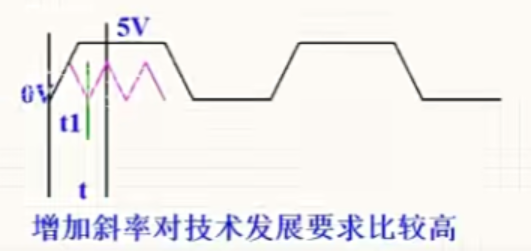

• 增加斜率，改变频率
•

斜率决定的参数：
1.带宽：频率的最大值 -频率的最小值

单片机可以通过降低电压的方式提高处理速度。
5v
3.3v
1.8v
处理速度极大的增加。

波形的整形：

 - 幅值的变化
 - 相位的变化
 - 频率的变化，倍频，分频
 - 形状的变化

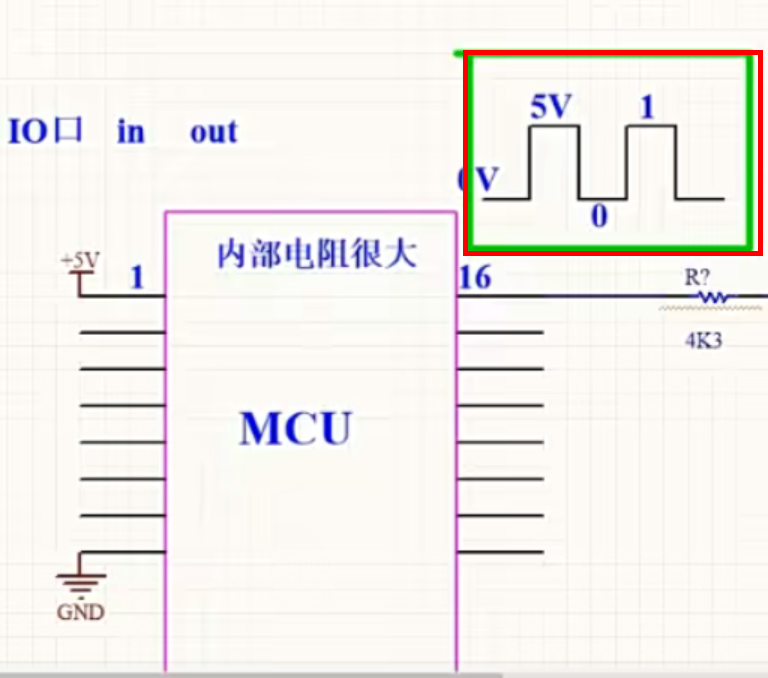

单片机内部是一个数字信号，电压（5v or 3.3v）已经确定。

模数转化过程：无用的模拟信号 -> MCU的处理和运算 ->有用的模拟信号

波形的整形：

• 幅值的变化
• 相位的变化
• 频率的变化，倍频，分频
• 形状的变化

二.电路

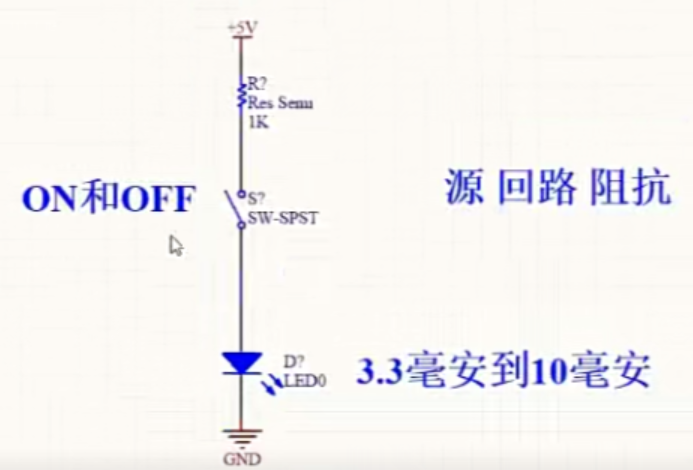

1. LED

普通LED电流 3.3uA - 10uA.

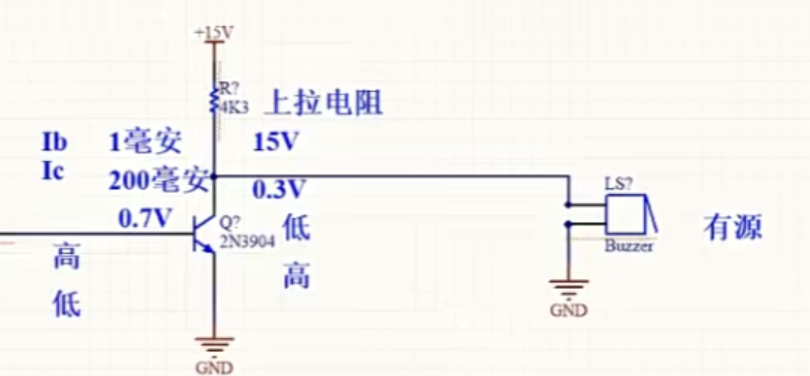

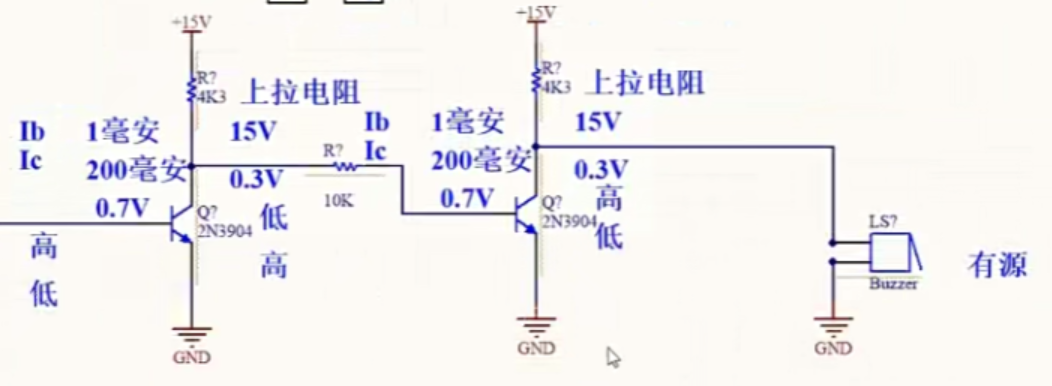

2 . 蜂鸣器

• 工作保护状态，IC压降为0.3V

• 当MCU输出0V时，输入蜂鸣器为高电平（0.7v和0.3v的比较）

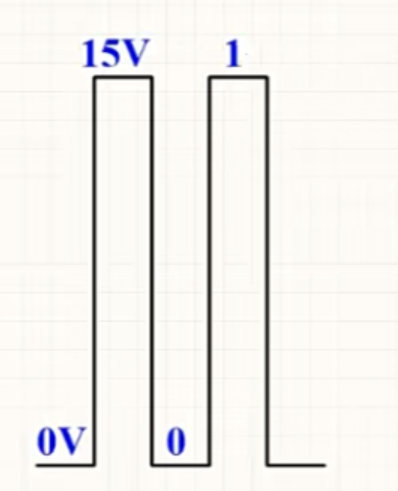

• 两个NPN型三极管，实现幅值的变化。（0~ 5V 转换 0~15V）

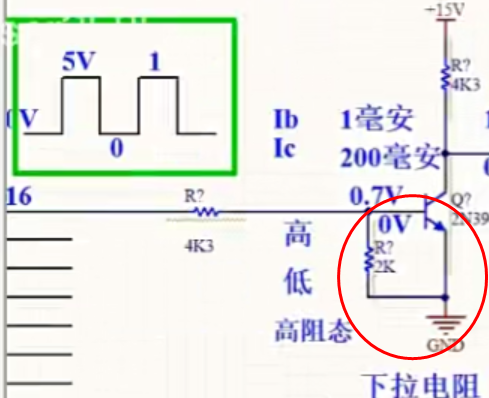

• MCU出来是高阻态，设置2k的下拉电阻 ，将该点电平拉到低。
