Ansys workbench分析应用基础(1)

零件分析基本思路讲解

ansys是一款常用的有限元分析软件,现在anysys 已经更新换代了,一般使用workbench进行结构分析。

有限元分析流程

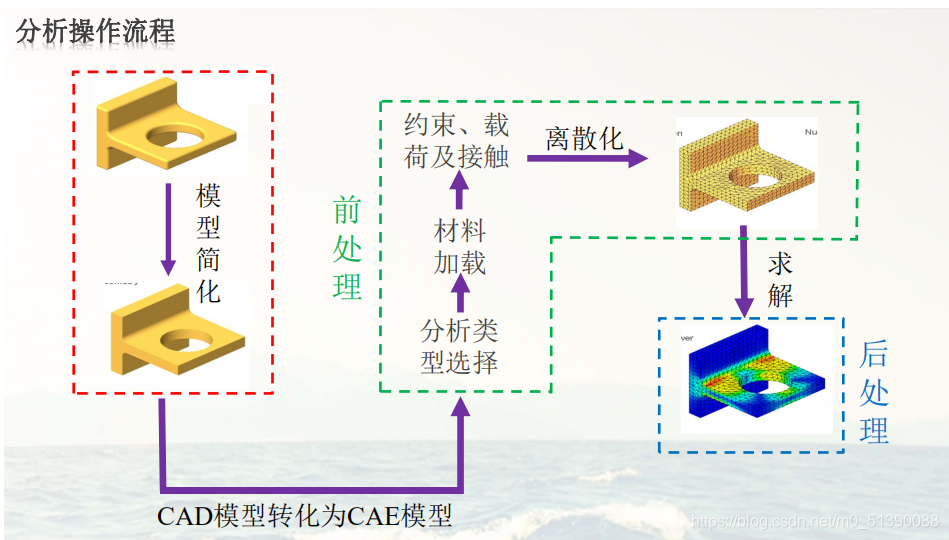

有限元用软件的分析流程如下图所示:
在这里插入图片描述
(1)首先对所需要分析的模型进行简化;
(2)确定你所需分析的材料时什么问题,本课程主要讲刚体静力学分析;
(3)加载材料,并对导入的模型进行材料设置;
(4)装配体需要添加接触,离散化的过程在软件中就是网格划分的过程;
(5)对于离散化的模型添加相应的边界条件及荷载。

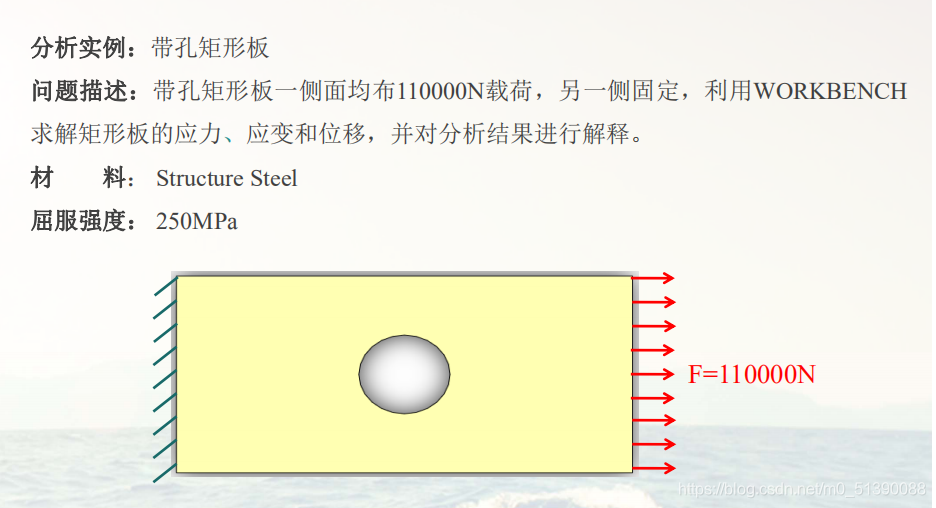

分析实例

在这里插入图片描述
打开ansys workbench软件,按照下图所示流程在软件中进行设置。
在这里插入图片描述

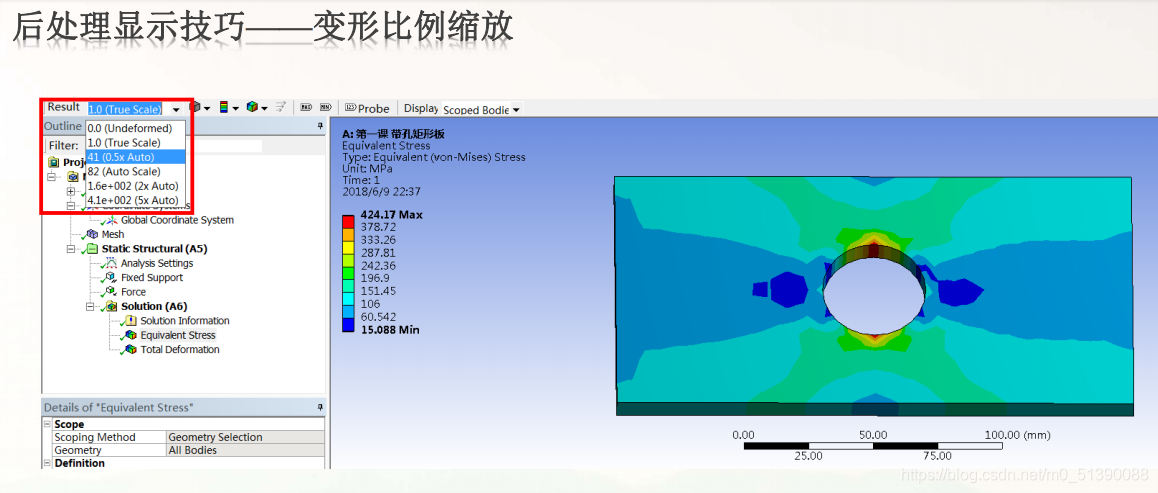

应力结果显示云图如图所示
在这里插入图片描述

网格划分的评价标准

我们对结构进行有限元分析时怎么判断网格划分的是否正确呢?

①应力及应变的显示结果与网格的大小的相关性比较小
②应力及应变的红色面积显示结果可以覆盖两层网格

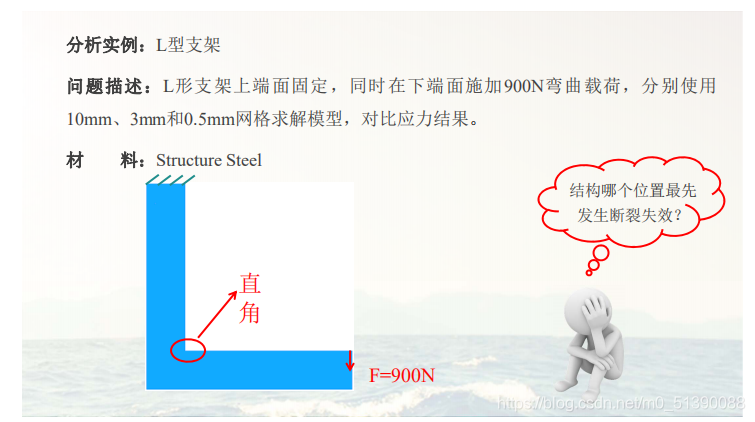

示例示例:研究网格大小对分析结果的影响

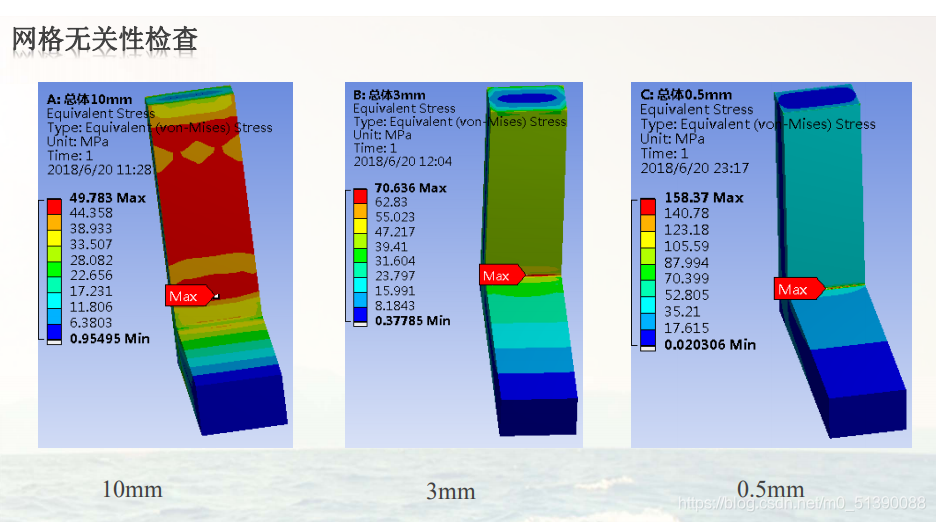

我们根据题目要求采用上面所说的分析操作步骤对该L型支架进行有限元分析,应力分析结果如下图所示。

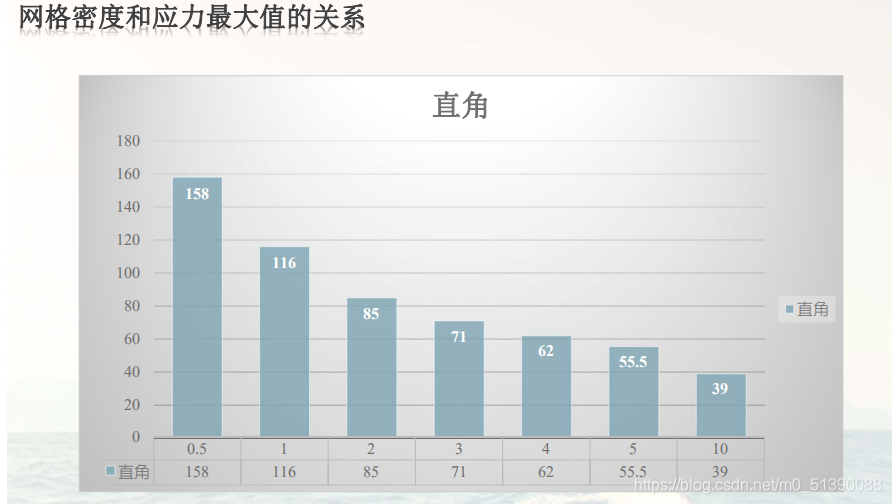

在这里插入图片描述不同大小的网格模型所分析出出来的应力结果差别非常大,但是应力最大点的位置都是在直角处,为此我们统计出几个不同网格模型的应力最大值,如下图所示。
网格的密度越高,应力最大值在一直增加,没有收敛,这时候我们不应该在对网格进行细化。
细化网格可以降低求解误差,但是如果细化网格没有得到一个收敛性的结果,我们应该考虑模型的问题,而不是在网格划分上面下功夫。
解题方法错误,怎么计算也不会得出正确结果的。

解题方法错误,怎么计算也不会得出正确结果的。

所以我们要对模型进行改进,至于怎么改进这个模型,因篇幅有限,见下文。
