HyP3 是ASF提供的免费SAR图像处理服务，让用户轻松获得分析就绪的SAR数据，包括使用GAMMA进行地理编码操作后的RTC雷达影像、使用GAMMA或者isce处理的雷达干涉结果，用户简单地点点点就能获得SBAS前的干涉处理结果，虽然分辨率较低（InSAR-GAMMA对应40、80m分辨率），对于专注于时序insar分析、后处理等任务（对insar预处理无精细需求）的个人用户非常方便。

mintpy 是开源时序InSAR分析软件，支持输入ISCE, ARIA, FRInGE, HyP3, GMTSAR, SNAP, GAMMA生成的干涉序列获取使用SBAS-InSAR处理的时序InSAR形变分析结果，值得一提的是，开发者提供了非常详实的教程、注释和细节功能，很有利于InSAR初学者。

PyAPS 是mintpy中自带的insar大气延迟改正模块，该软件默认使用ERA5数据进行对流层大气延迟改正。

用户注册与准备工作

首先在https://urs.earthdata.nasa.gov/users/new中注册ASF Data Search账号，具体不展开。
准备python环境，安装mintpy：

conda install -c conda-forge mintpy

在https://cds.climate.copernicus.eu/注册ECMWF账号，用于后续pyAPS大气延迟校正中的ERA5数据下载。

注意

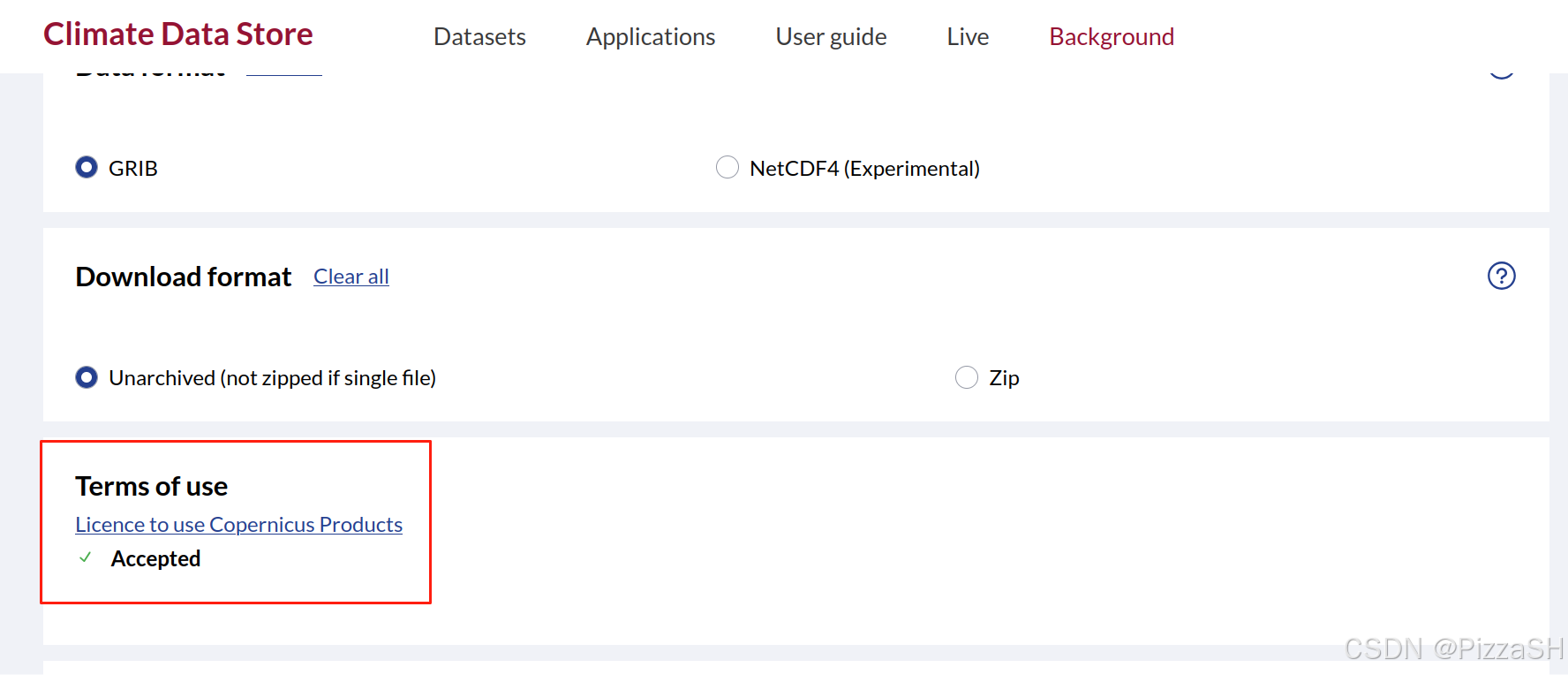

注册完成后，进入ERA5，下拉至Terms of use，查看licence并同意，才能后续使用下载。
在这里插入图片描述

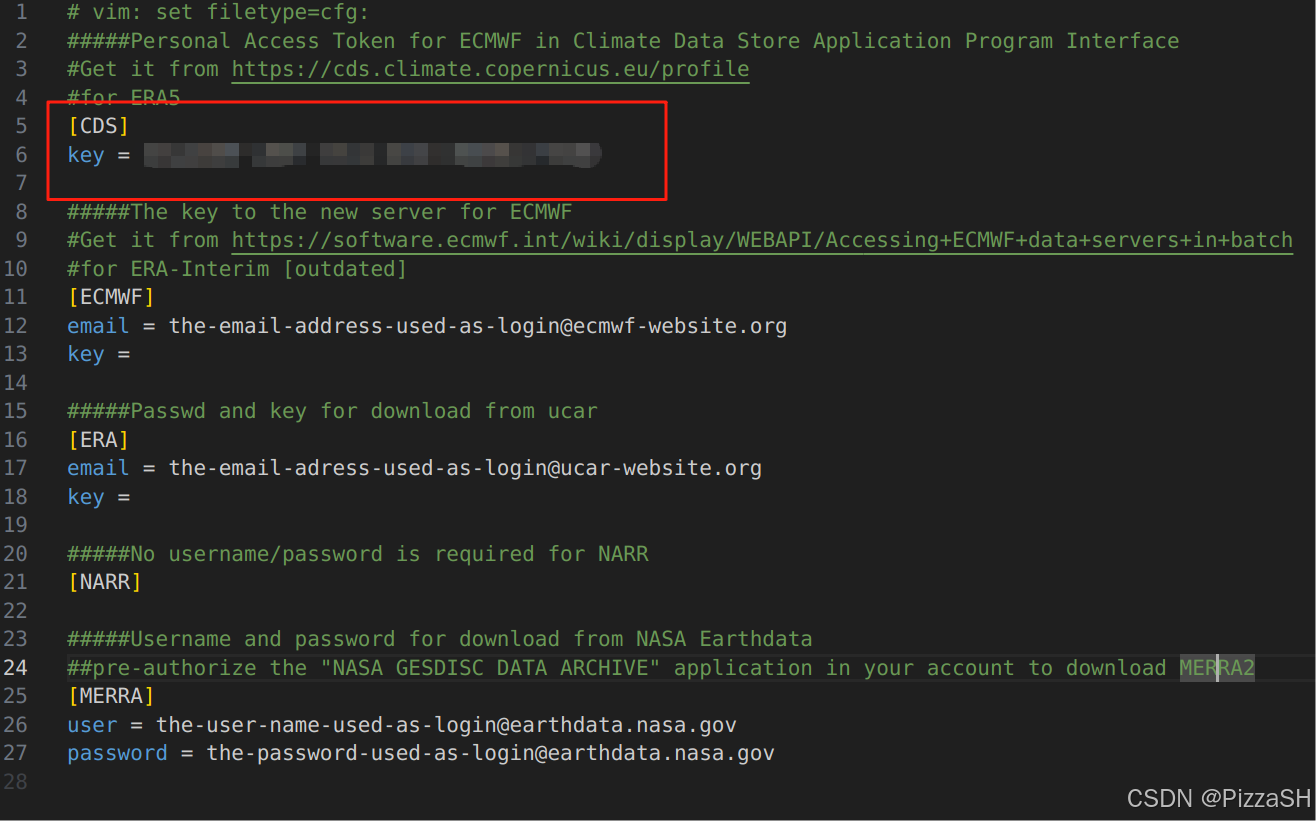

pyAPS也需要配置，在python环境文件夹中找到pyaps所在的文件夹（如/home/anaconda3/envs/isce/lib/python3.10/site-packages/pyaps3），打开，找到model.cfg文件

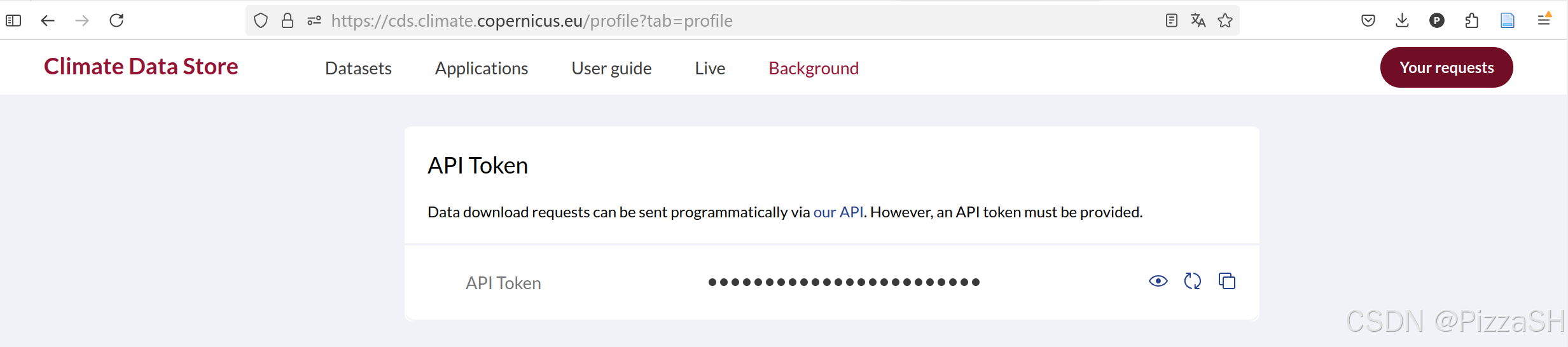

在cds profile中找到自己账户对应的api token，复制，并粘贴在model.cfg文件中CDS对应的key中。

外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传
在这里插入图片描述
至此我们做好了准备工作。

HyP3 SBAS干涉序列生成

数据选择

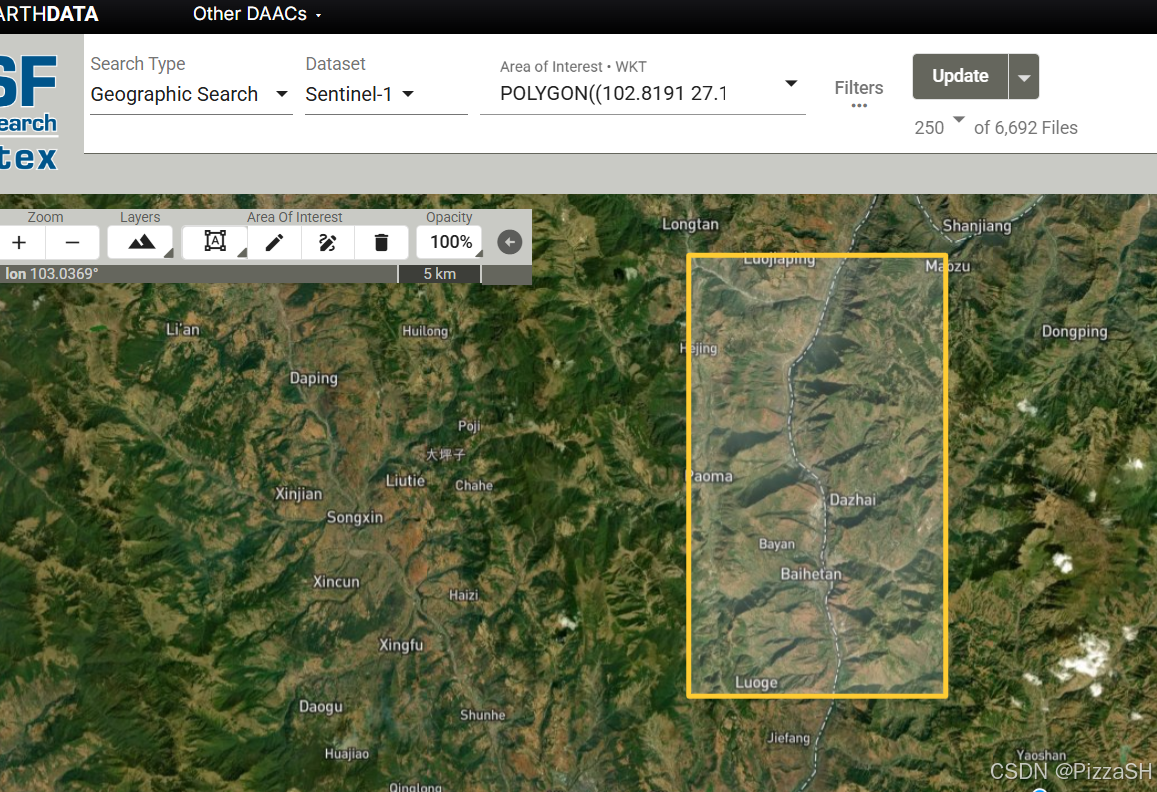

进入ASF Vertex并登录，在页面中选择研究区域，筛选数据。
在这里插入图片描述

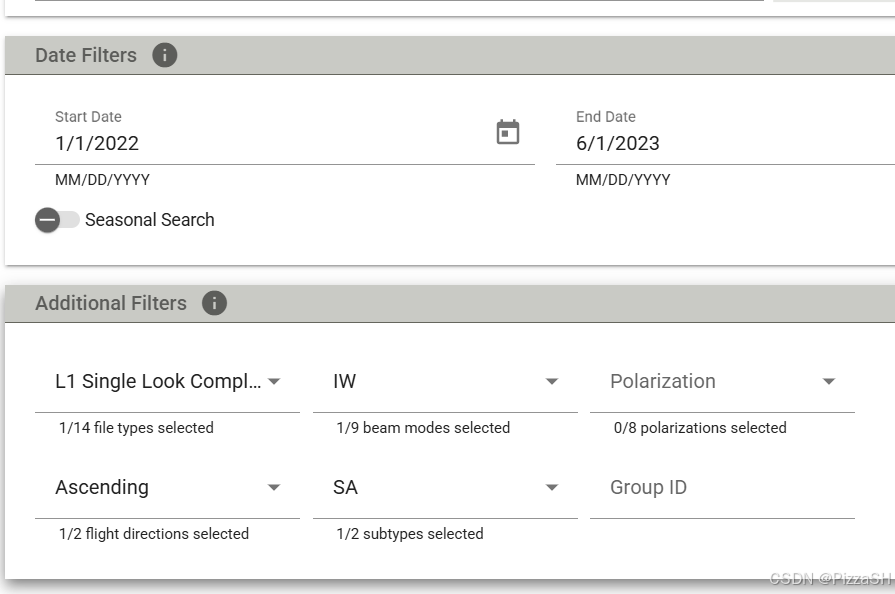

点击右侧Filters进行详细筛选，包括起止日期、升降轨、FileType选择L1(SLC)

在这里插入图片描述
注意

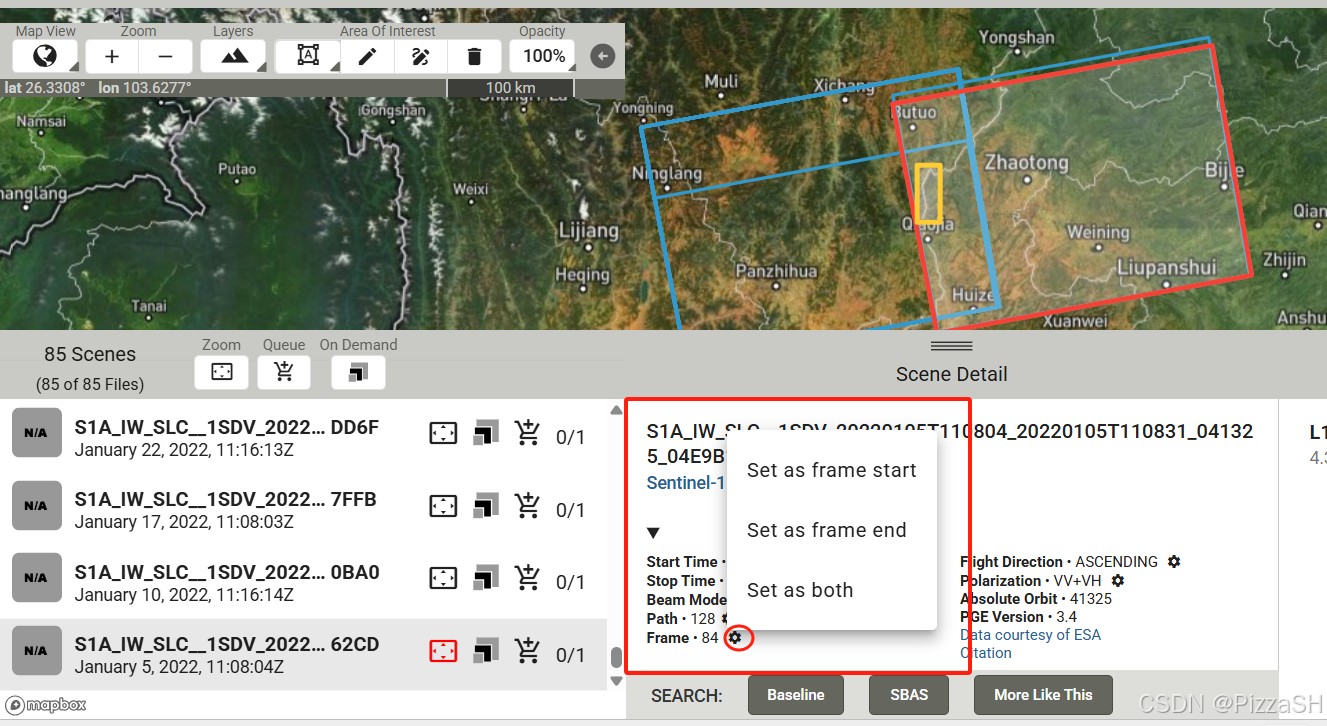

使用bbox圈出研究区域会把所有和bbox挨着的数据都显示出来，有时候由于研究区域较小，有些frame覆盖的区域太少，需要舍弃掉，如果你想使用单个frame的数据，可以点击这个frame，点击下方Frame旁边的设置图标->set as both来筛选单个frame的数据。
在这里插入图片描述

SBAS基线构成

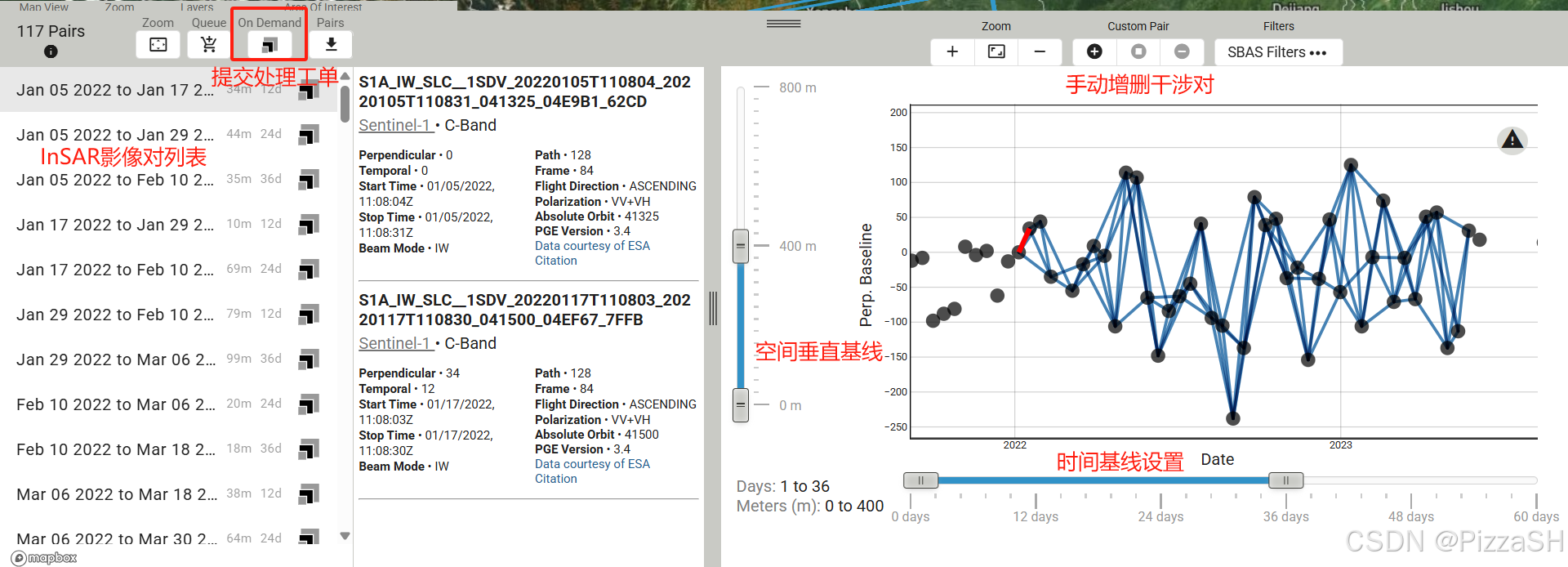

完成后，选择某一frame作为参考影像，点击正下方的SBAS，进入小基线集筛选界面。这里可以调整小基线集的具体干涉对，设置有关阈值等操作，具体见下图。我使用垂直基线400m，时间基线36天，获得了一共117组干涉对。
在这里插入图片描述
完成小基线集设置后，点击左上方的On Demand按钮，选择InSAR-GAMMA->Add***即可提交insar干涉图序列生成申请。

InSAR干涉设置

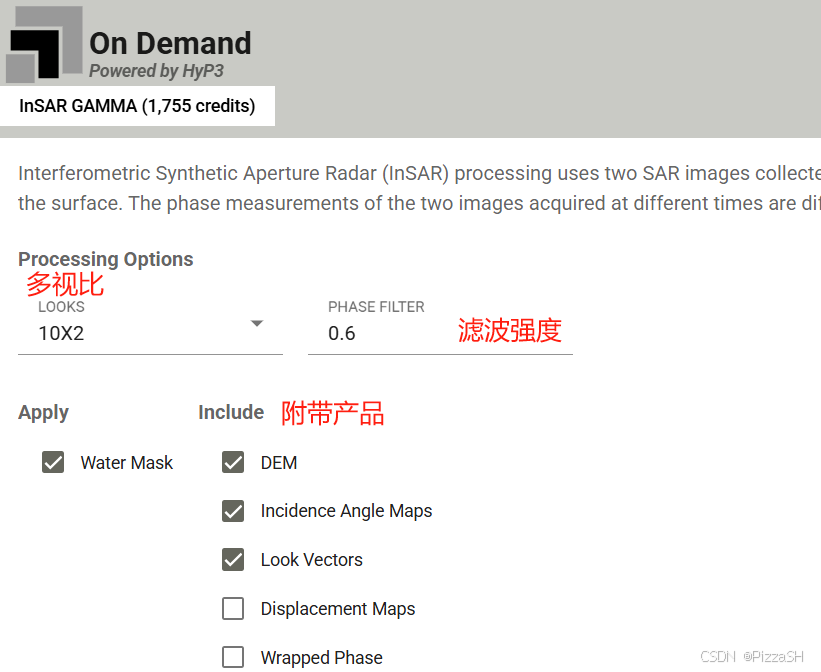

提交On Demand后，在网站右上角找到On Demand图标->On Demand Queue，进入InSAR相关参数的设置。这里设置多视参数，10×2代表40m的pixel size，20×4对应80m，附带产品中勾选了Water Mask、DEM、以及雷达入射角等相关的几何参数文件。
在这里插入图片描述
设置完成后，点击提交。Hyp3会自动处理InSAR相关的操作，后续获得的结果都是地理编码过的tif文件，直接下载即可。在On Demand->Submmited Products中可以查看处理的进度。大概需要半天到一整天的时间。

使用Python脚本进行数据下载

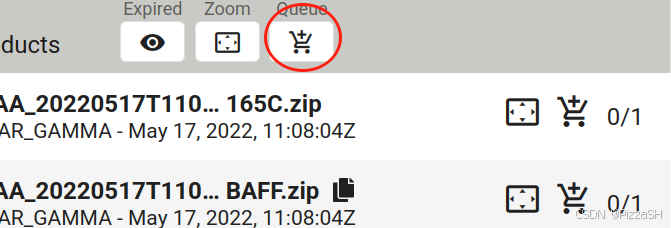

输出处理完成之后，点击左上角加购物车按纽添加到Queue。
在这里插入图片描述

此时再查看网页右上角的购物车图表，你的数据文件已经全部添加到Downloads中，

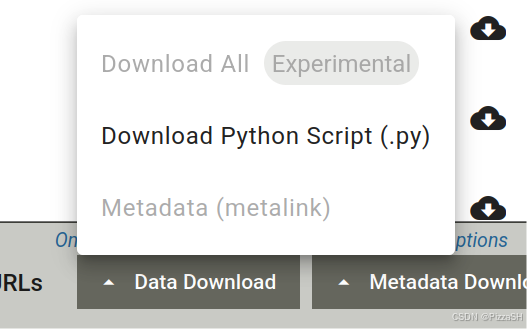

打开列表。选择右下角的Data Download下载Python脚本。
这里我是科学上网进行下载的，没有问题，如果报错没网络，那就在ASF网站里用Chrome浏览器下载，点击Download All即可
在这里插入图片描述

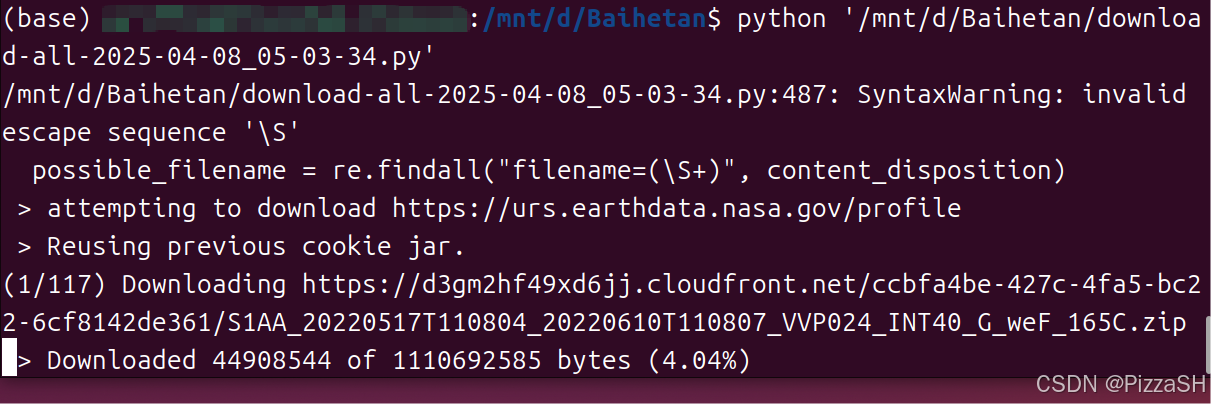

在终端中打开你准备存放数据的文件夹，使用python运行对应的脚本即可开始下载，使用时，需要在terminal界面中输入你的ASF用户名和密码。python脚本会自动检查你的文件夹中已经下载的文件，所以使用python脚本下载中途中断可以支持重新下载，放心下。
在这里插入图片描述
下载完成后，解压所有文件，每个文件夹当中都保存了一组干涉图像的全部信息：

md.txt 文件：记录这个干涉的摘要信息以及数据介绍，可供参考。
_dem.tif：处理所用的数字高程模型（DEM）图像。
_color_phase.png / _color_phase.kmz：干涉图的缠绕相位彩色图像。
_unw_phase.tif：解缠干涉图的TIFF数据。
_unw_phase.png / _unw_phase.kmz：干涉图的解缠后的可视化图像。
_los_disp.tif：视线方向位移图，表示沿雷达视线方向的地表位移。
_vert_disp.tif：垂直方向位移图，假设位移完全为垂直方向。
_corr.tif：相干性图，显示两景SAR影像之间的insar相干性。
_amp.tif：幅度图，显示参考图像的后向散射强度，就是雷达影像。
_lv_theta.tif / _lv_phi.tif：视线向量图，分别表示视线的仰角和方位角。大气校正需要。
_inc_map.tif / _inc_map_ell.tif：入射角图，分别表示局部入射角和椭球体入射角。
_water_mask.tif：水体掩膜，标识水体区域。
所有的tif文件都又对应的xml参数文件。
至此我们准备好了全部数据，接下来开始进行处理。

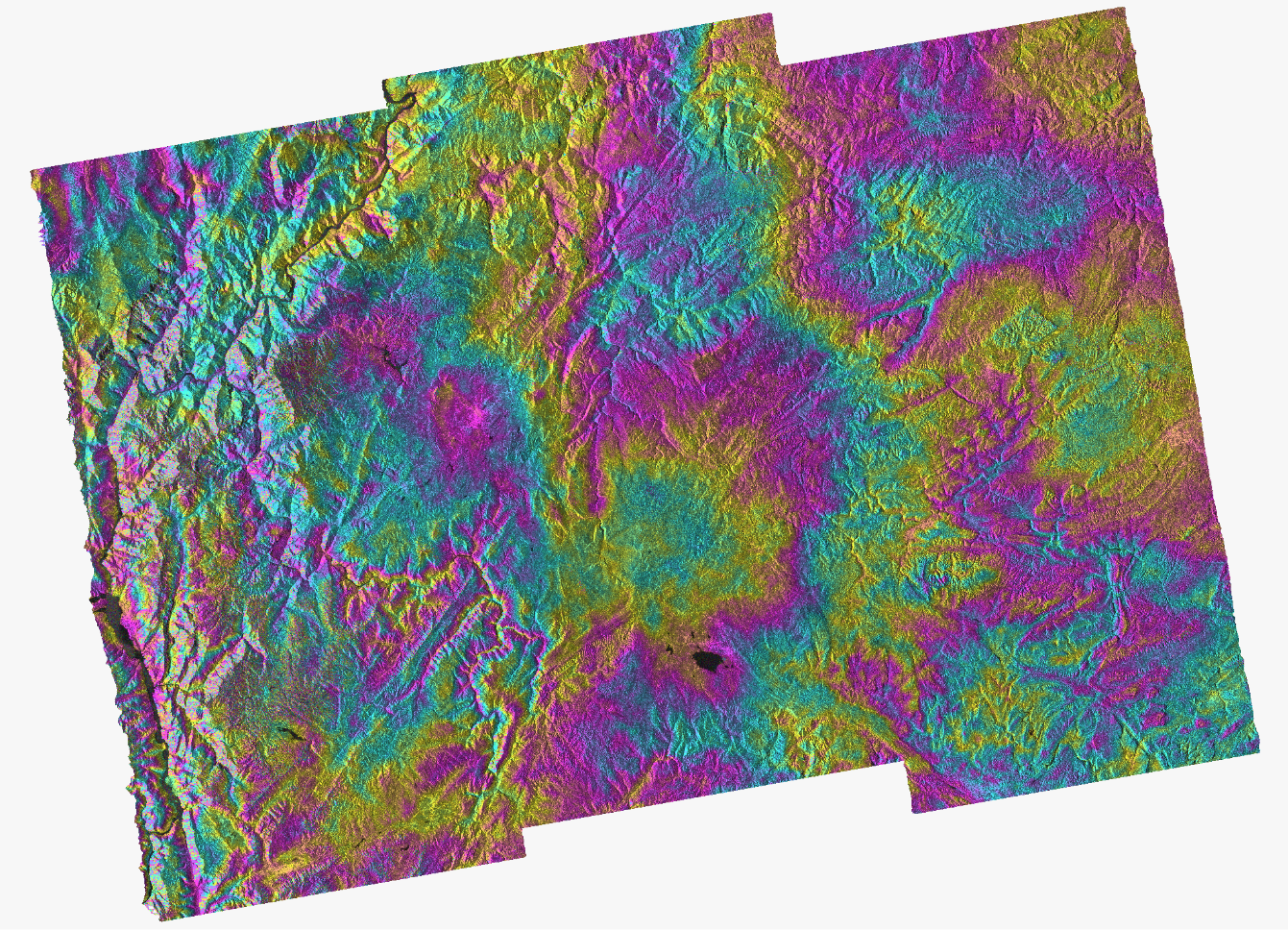

Hyp3生成的干涉图实例

MintPy时序InSAR处理

数据裁剪

刚拿到手的数据涵盖了Sentinel-1中IW1、2、3三个条带的区域，范围非常大，需要进行裁剪之后再进一步处理。裁剪代码如下，参考了ASF HyP3 Mintpy处理教程。

from pathlib import Path
from typing import List, Union
from osgeo import gdal

def clip_hyp3_products_to_common_overlap(data_dir: Union[str, Path], overlap: List[float]) -> None:
    """Clip all GeoTIFF files to their common overlap
    Args:
        data_dir:
            directory containing the GeoTIFF files to clip
        overlap:
            a list of the upper-left x, upper-left y, lower-right-x, and lower-tight y
            corner coordinates of the common overlap
    Returns: None
    """
    files_for_mintpy = ['_water_mask.tif', '_corr.tif', '_unw_phase.tif', '_dem.tif', '_lv_theta.tif', '_lv_phi.tif']
    for extension in files_for_mintpy:
        for file in data_dir.rglob(f'*{extension}'):
            dst_file = file.parent / f'{file.stem}_clipped{file.suffix}'
            gdal.Translate(destName=str(dst_file), srcDS=str(file), projWin=overlap)

#这里填写数据文件夹的根目录
data_dir =Path('/mnt/d/Baihetan/')

# overlap = [ulx, uly, lrx, lry],研究区域的坐标，Hyp3是UTM投影下的，可以使用GIS软件查看tif获取
overlap = [286999,3036303,297850,2995684]

clip_hyp3_products_to_common_overlap(data_dir, overlap)

运行完成后，各个hyp3干涉文件夹中都会出现**_clipped.tif这种后缀的文件，这就是裁剪获得的文件。

配置mintpy参数文件

Mintpy的运行需要进行详细的配置，里边有非常多的参数和功能需要人工DIY，基本的操作是我们自己定一个配置文件（txt或者cfg）然后使用smallbaselineApp.py smallbaselineApp.cfg直接运行，mintpy会完整运行全部时序处理的流程。
这里我们先自定义一个config文件，在工作文件夹中创建name.txt文件，输入：

mintpy.load.updateMode      = no  #[yes / no], auto for yes, skip re-loading if HDF5 files are complete
mintpy.load.processor       = hyp3  #[isce, aria, hyp3, gmtsar, snap, gamma, roipac, nisar], auto for isce
##---------interferogram stack:
mintpy.load.unwFile         = /Path to your dataset/*/*_unw_phase_clipped.tif  #[path pattern of unwrapped interferogram files]
mintpy.load.corFile         = /Path to your dataset/*/*_corr_clipped.tif  #[path pattern of spatial coherence       files]
##---------geometry:
mintpy.load.demFile         = /Path to your dataset/*/*_dem_clipped.tif  #[path of DEM file]
mintpy.load.incAngleFile    = /Path to your dataset/*/*_lv_theta_clipped.tif  #[path of incidence angle file], optional but recommended
mintpy.load.azAngleFile     = /Path to your dataset/*/*_lv_phi_clipped.tif  #[path of azimuth   angle file], optional
mintpy.load.waterMaskFile   = /Path to your dataset/*/*_water_mask_clipped.tif  #[path of water  mask file], optional but recommended
mintpy.reference.date       = no   #[reference_date.txt / 20090214 / no], auto for reference_date.txt
mintpy.troposphericDelay.method = pyaps  #[pyaps / height_correlation / gacos / no], auto for pyaps
mintpy.troposphericDelay.weatherModel = ERA5  #[ERA5 / MERRA / NARR], auto for ERA5
mintpy.network.minCoherence    = 0.6  #[0.0-1.0], auto for 0.7

注意：使用的时候要把/Path to your dataset这一部分修改成自己的数据文件夹地址，也就是存放了所有hyp3文件夹的数据文件夹地址。
上面的这个参数文件代表的含义：

updateMode：no 表示每次都重头运行全部内容
mintpy.load.processor = hyp3 指定数据为hyp3

中间几个为数据地址

mintpy.reference.date = no 设定第一个日期为参考日期
mintpy.troposphericDelay.method = pyaps #[pyaps / height_correlation / gacos / no], auto for pyaps 使用pyaps进行外部数据法的对流层延迟改正
mintpy.troposphericDelay.weatherModel = ERA5 #[ERA5 / MERRA / NARR], auto for ERA5，使用ERA5数据进行对流层延迟改正
mintpy.network.minCoherence = 0.6 相干性阈值

当然，MintPy的功能远不止这些，如果你想DIY，直接在命令行中输入：

smallbaselineApp.py -g

该命令会在当前文件夹中生成一个smallbaselineApp.cfg文件，文件当中存放了所有配置的完整模板，按照模板中的注释进行DIY配置即可。

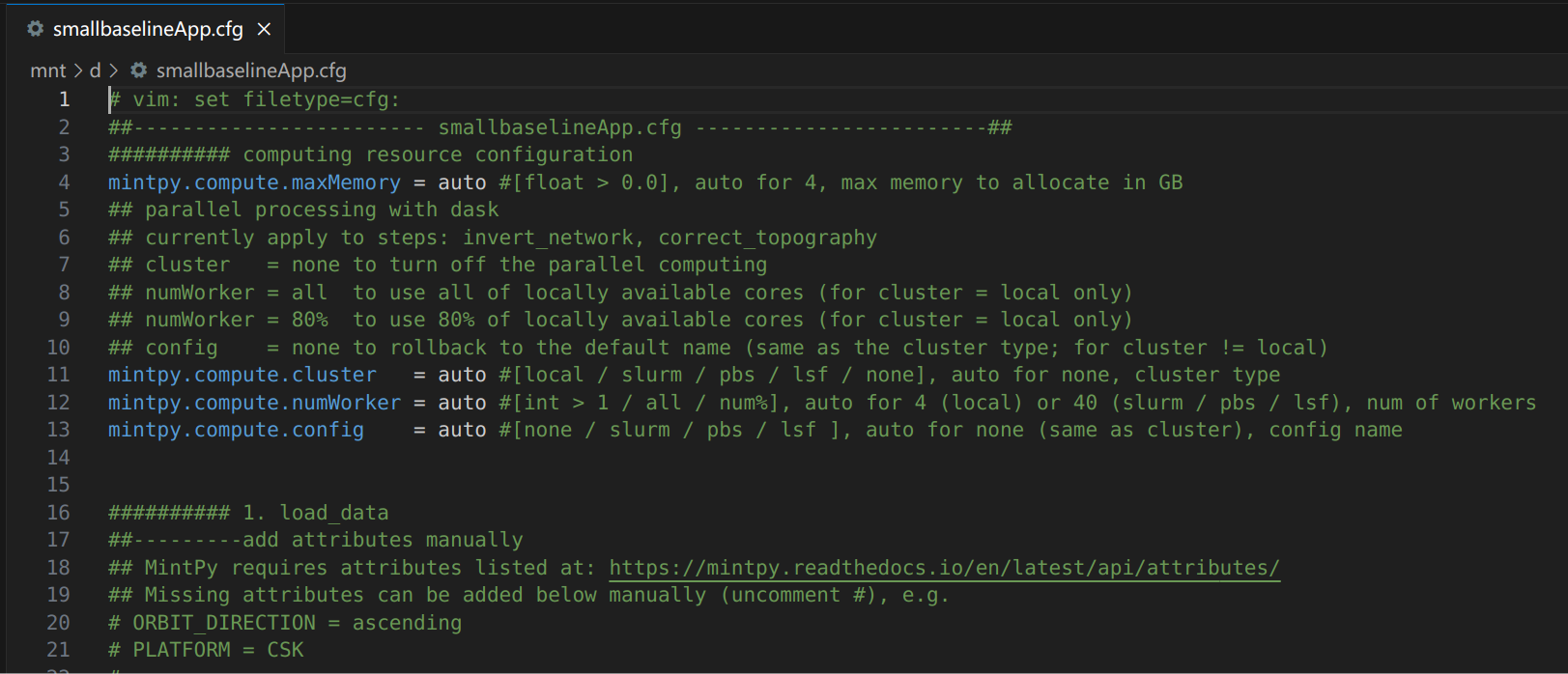

smallbaselineApp.cfg模板示例

执行smallbaselineApp.py

配置完你的配置文件之后，进入工作文件夹，打开terminal，在命令行中运行：
smallbaselineApp.py your_config_file,例如：

smallbaselineApp.py smallbaselineApp.cfg

注意
当前MintPy version 1.6.1版本下载ERA5数据时可能会出现问题
如果在correct_troposphere过程中出现问题，可以参考：
MintPy1.6.1使用PyAPS下载ERA5数据失败处理方法

如果能顺利运行完毕，就说明全部跑通了，可以开始查看结果。

结果查看

运行完成smallbaselineApp.py后，工作文件夹中会出现很多结果，这里挑几个重点结果进行说明。

inputs文件夹中存放了mintpy读入的数据
ifgramStack.h5 全部干涉图相位信息
geometryGeo.h5 地理编码、雷达视角、DEM等相关信息，绘图的时候可以用到
ERA5.h5 使用ERA5计算的各个日期的大气延迟量

工作文件夹中存放了时序InSAR后处理结果
timeseries.h5 经过SBAS解算的累积形变序列
timeseries_ERA5.h5 经过SBAS解算–>ERA5对流层大气延迟改正的累积形变序列
timeseries_ERA5_demErr.h5 经过SBAS解算–>ERA5对流层大气延迟改正–>DEM误差改正的累积形变序列
maskTempCoh.h5 相干性掩膜，绘图的时候滤除时间相干性较差的点。
velocity.h5 形变速率、速率标准差等相关数据

pic文件夹中存放了所有可视化结果

可以看到，mintpy的所有数据都是用hdf5数据类型存储的，结果都是.h5文件，可以使用h5py库进行查看修改。mintpy软件中也自带了很多脚本命令可以使用。

1. 使用info.py查看h5数据
对于一个h5文件我们不清楚它里边储存了什么内容，或者不了解这个mintpy文件工程的内容，可以使用info.py name.h5进行查看，name就是这个h5文件名。例如，我们可以查看./inputs/ifgramStack.h5文件的信息：

info.py ./inputs/ifgramStack.h5

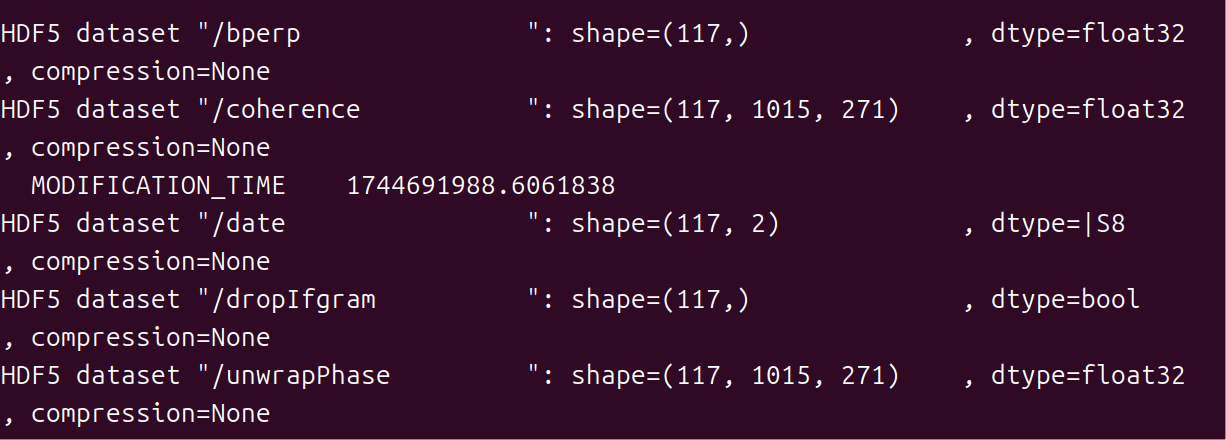

首先会输出该mintpy工程在处理时使用的参数，然后在结尾出给出这个h5文件的数据摘要。
在这里插入图片描述
详细查看某一变量，在info.py ./inputs/ifgramStack.h5命令后加入--dset dataset_name即可，例如

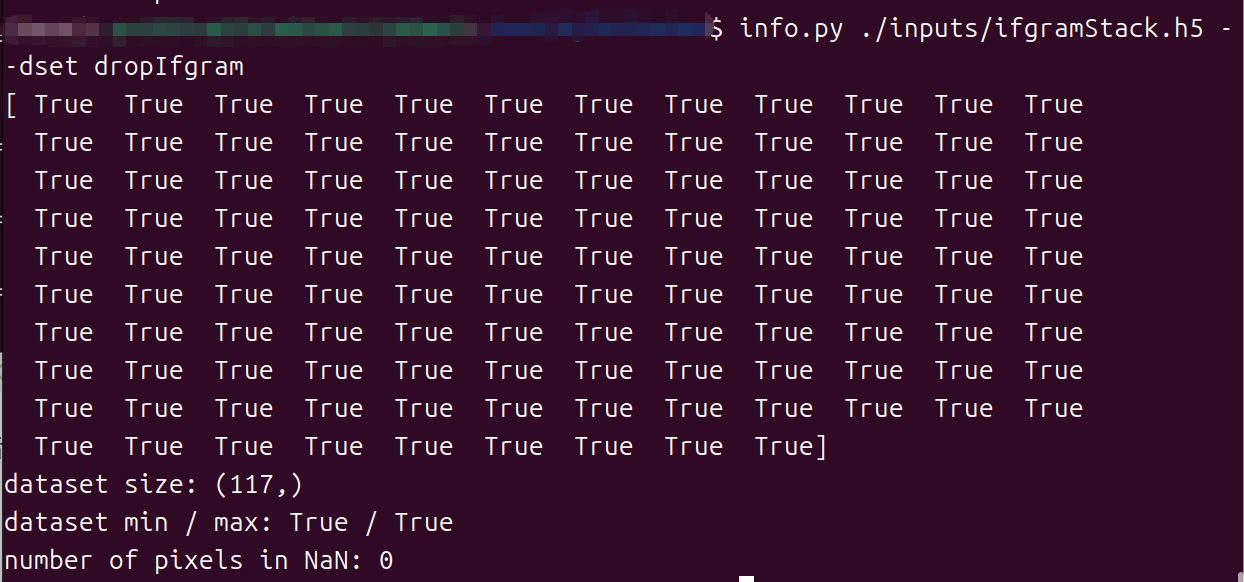

info.py ./inputs/ifgramStack.h5 --dset dropIfgram

这个命令会输出ifgramStack.h5文件中存储的dropIfgram这一变量的值，可以看到，本次处理使用了全部的干涉图数据，没有干涉图被drop
在这里插入图片描述

2. 使用view.py查看图像数据

view.py是mintpy自带的一个非常强大的可视化脚本，功能很多没办法一一说明，这里简单给个例子来记录。

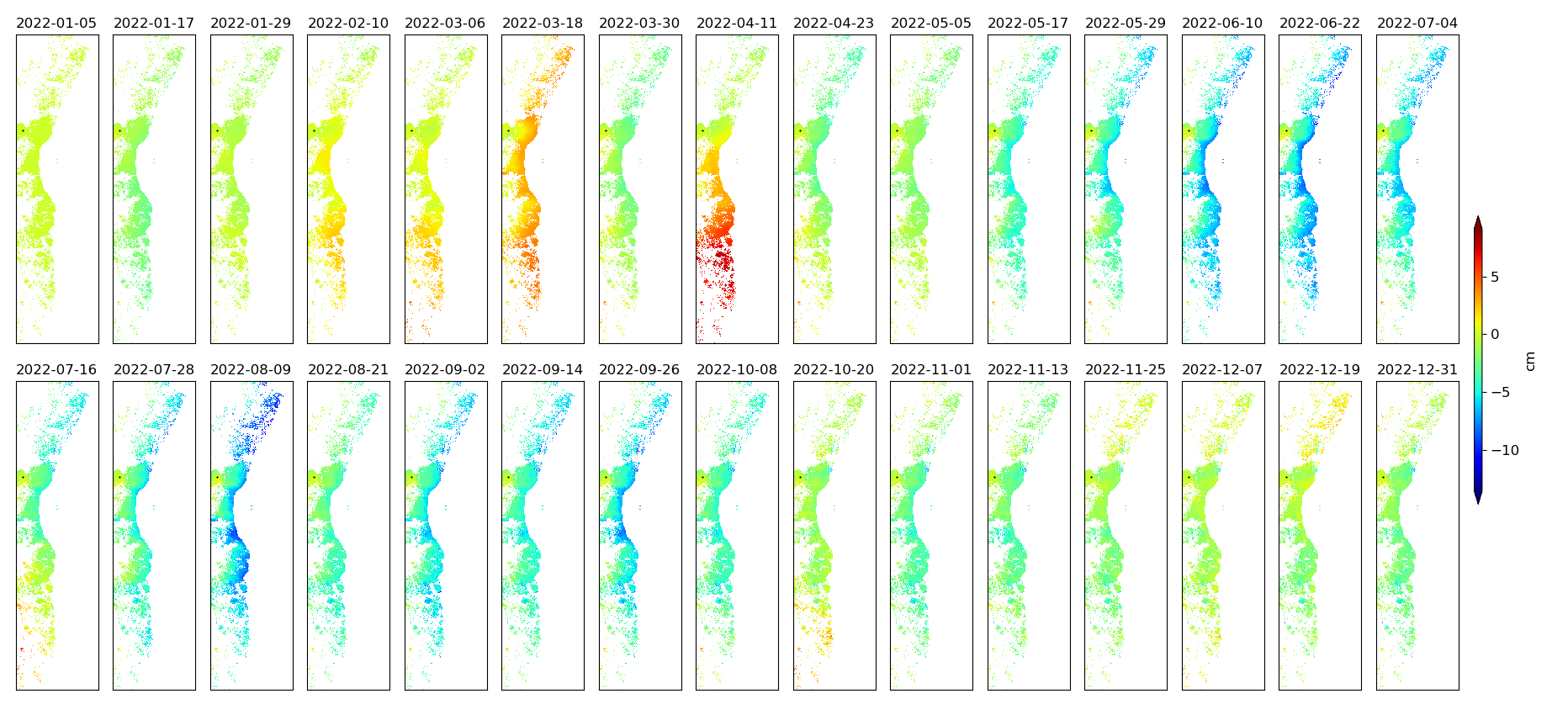

view.py timeseries.h5 '*2022'

这个命令会画出2022年的timeseries累积形变序列图。timeseries.h5中记录的每一个日期的图命名为：‘timeseries-date’，所以这里'*2022'表示搜索所有2022年的数据，同理，'*202204'表示搜索2022年4月的全部数据。
请添加图片描述

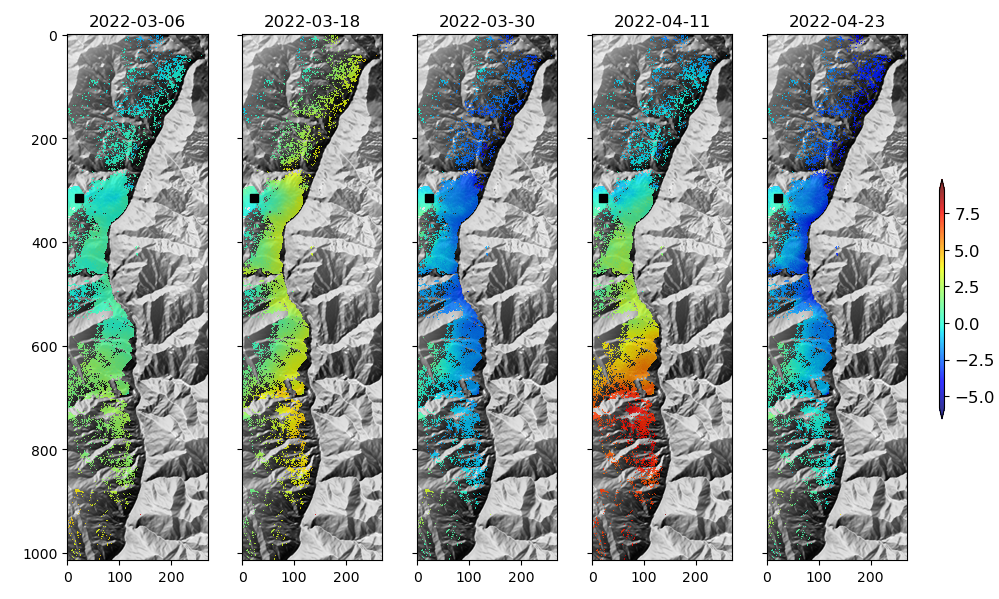

view.py timeseries.h5 '*202203' '*202204' -d inputs/geometryGeo.h5 --dem-nocontour

绘制了2022年3月-4月的timeseries，-d指定了绘图时使用geometryGeo.h5中的DEM作为DEM底图，--dem-nocontour表示在绘制DEM的时候不加入等高线，结果如下：
请添加图片描述

接下来我们以某一日期为例比较一下ERA5对流层延迟改正的效果。

view.py timeseries.h5 '*20220306_20220318' -d inputs/geometryGeo.h5 --dem-nocontour --mask no -v -5 5   --title '20220306_20220318' --noaxis

view.py timeseries_ERA5.h5 '*20220306_20220318' -d inputs/geometryGeo.h5 --dem-nocontour --mask no -v -5 5  --title '20220306_20220318 ERA5' --noaxis

'*20220306_20220318' 代表创建timeseries中这两个日期之差，可以用于表示SBAS结算过后的干涉相位差（单位为cm）
--mask 用于指定使用掩膜，no表示不用掩膜，这里我们主要是为了比较一下ERA5的对流层延迟改正效果。
-v vmin vmax 设置colorbar范围。

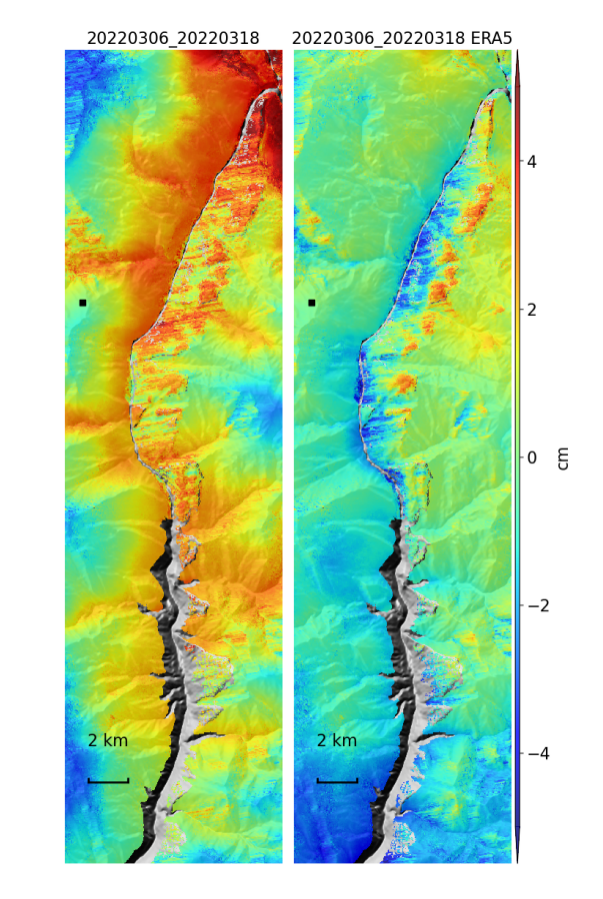

两幅图的结果如下：
在这里插入图片描述
可以看出，原始干涉图中存在较为明显的空间相关的对流层延迟量，pyAPS使用ERA5有效改正了对流层延迟。

除了上述的功能，view.py还有很多可以DIY的选项，具体参数内容可以查看view.py -h

3. 使用tsview.py交互界面查看形变时间序列

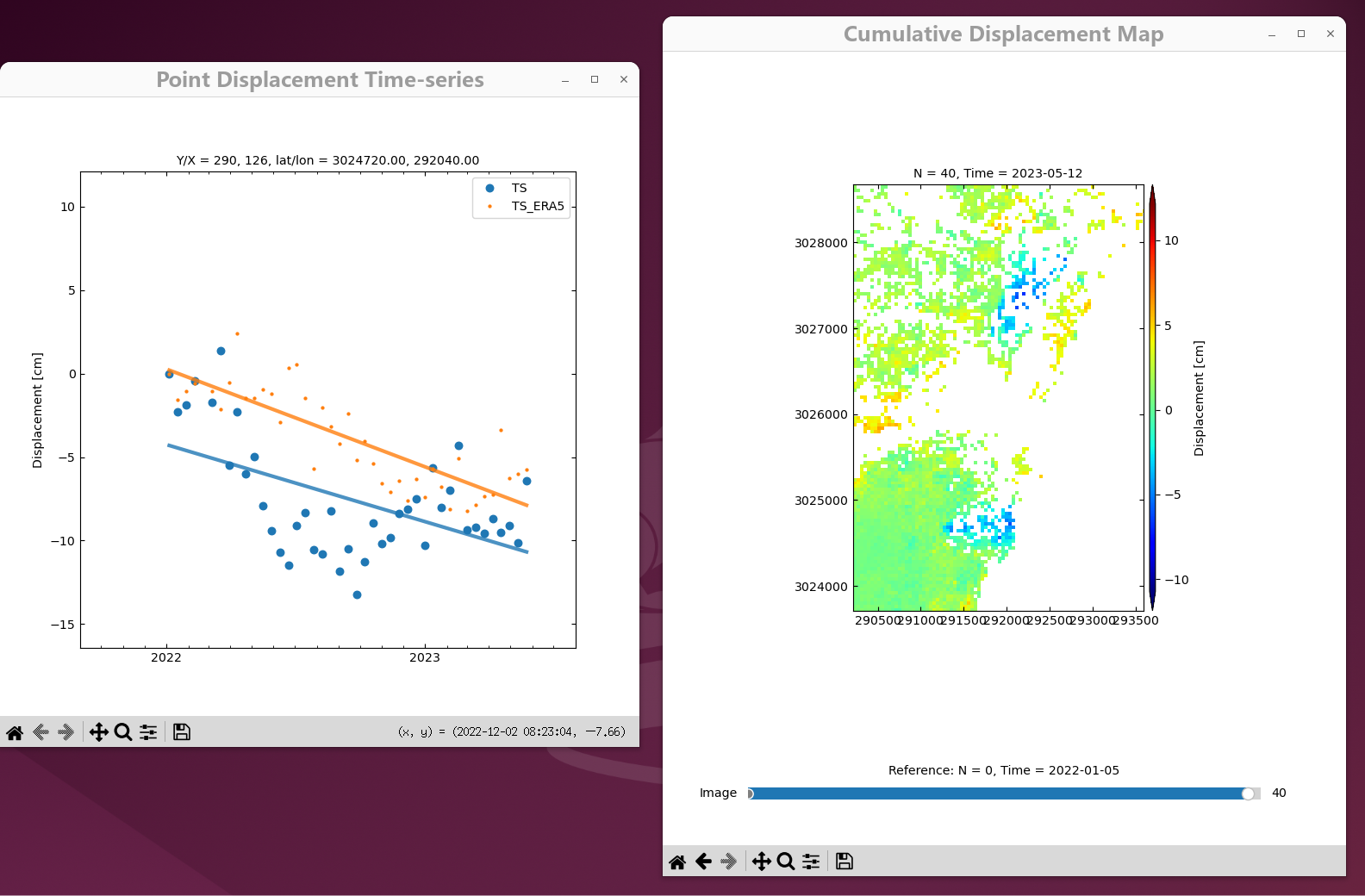

运行tsview.py timeseries.h5可以打开一个交互式窗口展示从开始日期到结束日期的timeseries图，通过键盘左右键切换日期；使用鼠标点击某一点，可以展示出该点位对应的形变序列。同时，tsview.py支持同时绘制多个timeseries的序列，例如，我们可以比较某点ERA5改正前后的累积形变序列，运行：

tsview.py timeseries_ERA5.h5 timeseries.h5

在交互界面中，点击某点，小窗口中会显示对应的时间序列，可以看到使用ERA5改正后的序列稳定很多。
在这里插入图片描述

这是我最近一次使用mintpy做SBAS的全流程，一路跑下来应该是没有问题的，如果有理解不正确的地方请在评论区指出，也欢迎各位给出更好的方法或者改进之处，共同交流学习。[握手]
