实验目的
1 加深对构造超网的理解
2 认识IP地址的第三个历史阶段
实验环境
Cisco Packet Tracer模拟器
实验内容
构造超网
(1)第一步:准备工作:需要构建四个超网,其IPv4地址分别为:192.168.16.0/25、192.168.16.128/26、192.168.16.192/30、192.168.16.196/30。可以计算得到各网络的详细信息如下:
192.168.16.0/25 | ||
---|---|---|
最小IP地址 | 最大IP地址 | 子网掩码 |
192.168.16.0 | 192.168.16.127 | 255.255.255.128 |
路由器、主机可分配的地址范围:192.168.16.1-192.168.16.126 | ||
192.168.16.128/26 | ||
最小IP地址 | 最大IP地址 | 子网掩码 |
192.168.16.128 | 192.168.16.191 | 255.255.255.192 |
路由器、主机可分配的地址范围:192.168.16.129-192.168.16.190 | ||
192.168.16.192/30 | ||
最小IP地址 | 最大IP地址 | 子网掩码 |
192.168.16.192 | 192.168.16.195 | 255.255.255.252 |
路由器、主机可分配的地址范围:192.168.16.193-192.168.16.194 | ||
192.168.16.196/30 | ||
最小IP地址 | 最大IP地址 | 子网掩码 |
192.168.16.196 | 192.168.16.199 | 255.255.255.252 |
路由器、主机可分配的地址范围:192.168.16.197-192.168.16.198 |

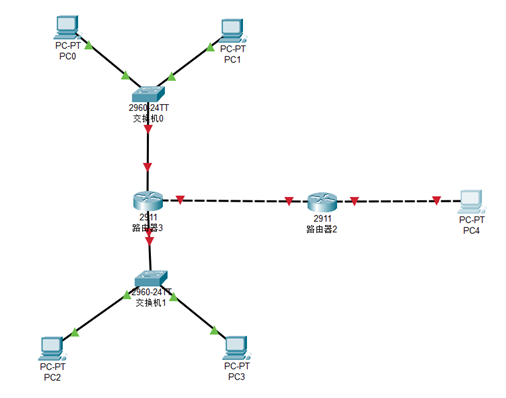

(2)第二步:构建网络拓扑:在逻辑工作空间上,分别拖动两台路由器与两台交换机以及五台主机。如图1所示。如果交换机连接线的两个指示灯不是绿色,可以鼠标在实时模式与仿真模式之间多次切换,直至两个指示灯都呈现为绿色。
图1 构建网络拓扑
(3)第三步:添加描述信息。鼠标选择描述,添加IP地址、子网掩码、默认网关等描述信息,如图2所示。
图2 使用注释表明信息

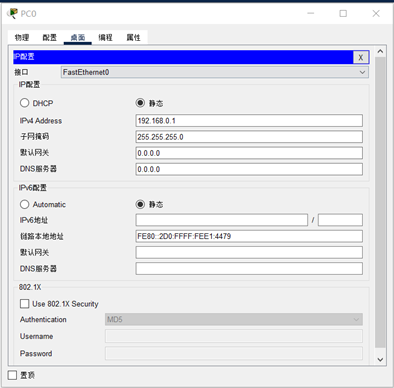

(4)第四步:设置主机的IP地址:鼠标左键单击设置的设备,选择桌面,选择IP设置,分别将五台主机IP地址、子网掩码设置为表一所示的IP地址以及子网掩码,如图3所示。
图3 设置IP地址

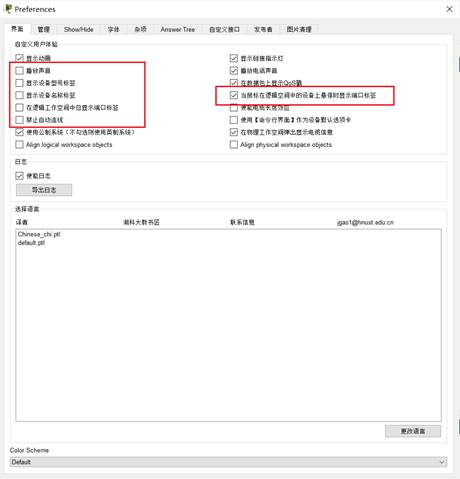

(5)第五步:设置选项参数。鼠标点击选项,如图4所示,选择参数选择,取消勾选部分选项,并勾选”鼠标悬停时显示各端口”。如图4所示。这对于后续的实验操作来说较为重要。
图4 设置参数

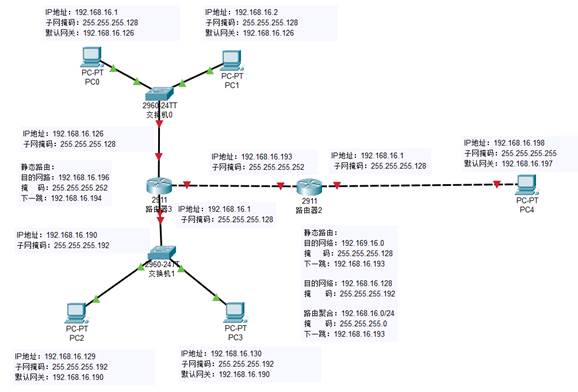

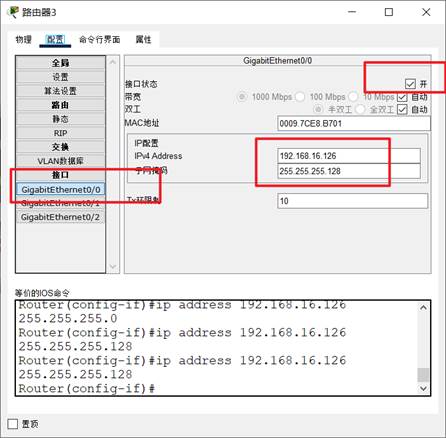

(6)第六步:配置路由器接口。鼠标点击路由器1,选择配置,选择GigbitEthernet0/0,将右边的端口状态设置为开,并将IP地址设置为与其相连的集线器的IP地址,子网掩码需要与该端口集线器所在的子网掩码保持一致。如图5所示。对该路由器的其他端口及其他路由器对应的端口都进行类似的设置。各主机、路由器配置完成后总体逻辑拓扑如图6所示。
图5 设置路由器端口状态

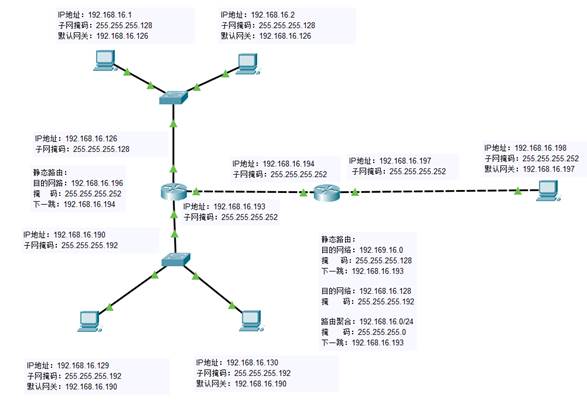

图6 连通网络拓扑

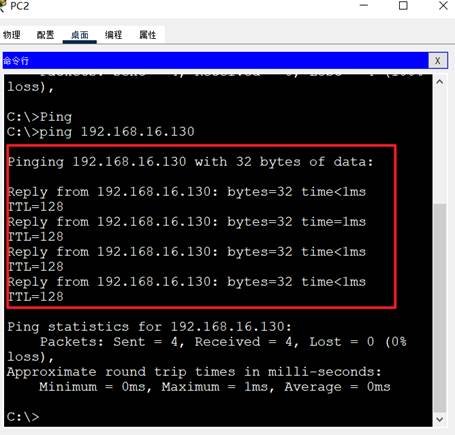

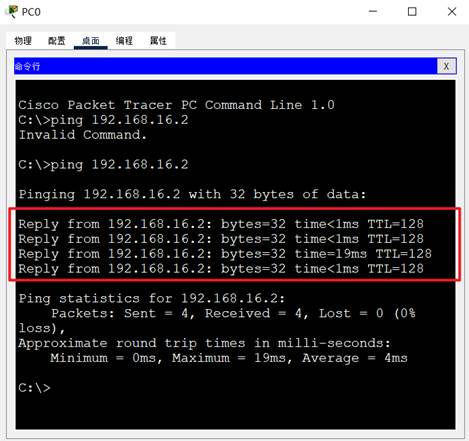

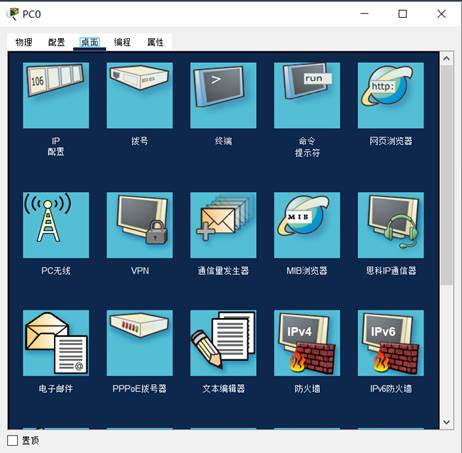

(7)第七步:验证相同子网的主机之间可以进行通信。鼠标点击主机1,选择桌面,选择命令提示符,如图7所示。输入”ping 192.168.16.2”,结果如图8所示。收到回复代表主机之间可以进行通信。鼠标选择主机3,选择桌面,选择命令提示符,输入”ping 192.168.16.130”,结果如图9所示。收到回复表示该子网内主机之间可以进行通信。
图7 设置IP地址
图8 验证主机之间的连通性
图9 验证主机之间的连通性

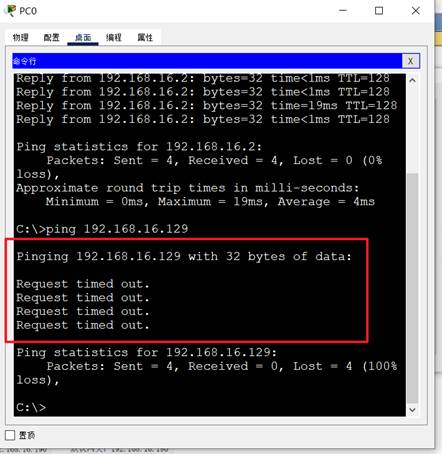

(8)第八步:验证不同子网内的主机不可以进行通信。鼠标选择主机1,选择桌面,选择命令提示符,输入”ping 192.168.16.129”,试图与主机3建立通信。结果如图10所示。请求超时表示主机1、3之间不可以进行通信。这是因为我们并没有设置默认网关。
图10 验证主机之间的连通性

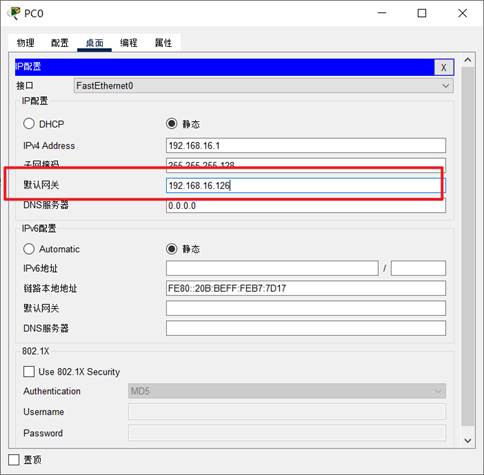

(9)第九步:为主机设置默认网关。鼠标选择主机1,选择桌面,选择IP配置,在默认网关填入与其处于同一个子网的集线器的IP地址”192.168.16.126”,如图11所示。对于其他的4台主机页进行类似的设置。
图11 设置主机的默认网关

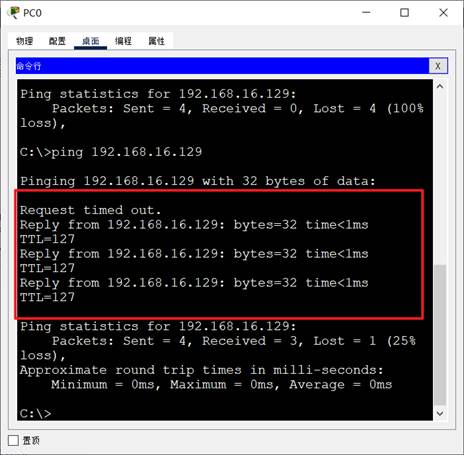

(10)第十步:验证不同子网的主机是否可以进行通信。鼠标选择主机1,选择桌面,选择命令提示符,输入”ping 192.168.16.129”,试图与主机3建立连接,结果如图12所示。4次请求中第一次请求为超时,而后3次请求都受到了回复。出现这种情况的原因是主机1会将ARP询问请求发往集线器,试图询问主机3的MAC地址,而集线器会将其转发至路由器,而路由器的路由转发表此时为空,于是会广播发送ARP请求报文试图询问主机3的MAC地址,直到主机3回复。这一过程耗时较长,主机1以为请求超时。而后三次的询问发往路由器时,此时路由器的路由转发表中已有记录,可以快速的转化到指定子网,无须花费时间发送ARP询问请求。于是主机1收到回复。
图12 验证主机之间的连通性

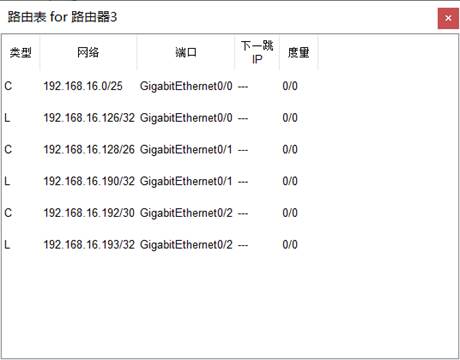

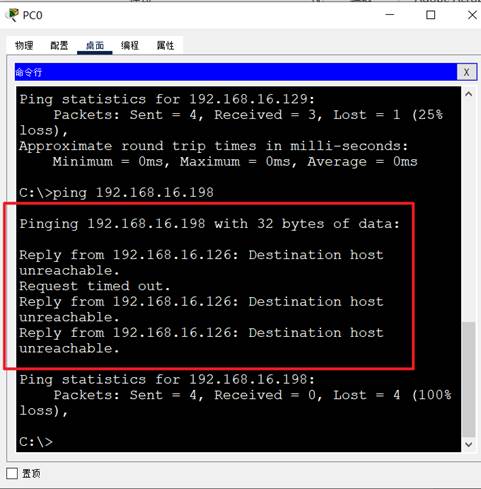

(11)第十一步:验证主机1与主机5之间是否可以进行通信。鼠标点击主机1,选择桌面,选择命令提示符,输入”ping 192.168.16.198”,试图与主机5建立通信,结果如图13所示。3次通信都显示目的主机不可达。这是因为主机5与主机1相隔了两个路由器,路由器1对与它的端口直接相邻的子网可以直接进行通信。但是对于不与它的端口直接相邻的子网,如果路由器的路由表中没有目的IP的下一跳的地址,那么路由器就不知道要如何发送,显示不可达。鼠标切换到查看状态,点击路由器1,选择查看路由表,如图14所示。结果如图15所示。可以看到,它的路由表中确实没有I地址为”192.168.16.198”的下一跳地址。
图13 验证主机之间的连通性
图14 查看路由器端口状态
图15 查看路由器端口状态

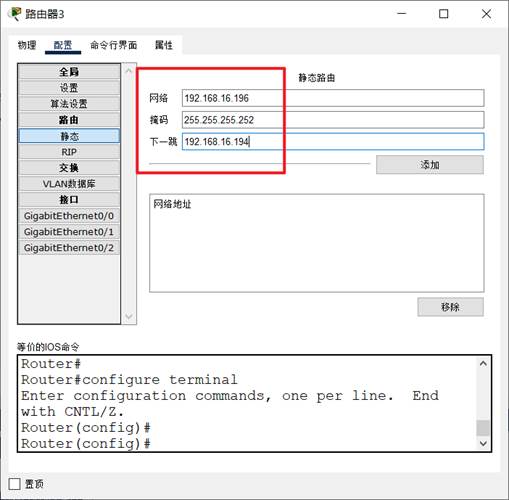

(12)第十二步:为路由器添加静态路由。鼠标选择路由器1,选择配置,选择静态路由,为其添加一条静态路由记录,如图16所示。鼠标切换到查看模式,点击路由器1,选择路由表,查看静态路由是否已经在路由表中,结果如图17所示。存在记录表示添加成功。同理为路由器2添加两条静态路由,分别为:
目的网络 | 192.169.16.0 | 目的网络 | 192.168.16.128 |
---|---|---|---|
子网掩码 | 255.255.255.128 | 子网掩码 | 255.255.255.192 |
下一跳 | 192.168.16.193 | 下一跳 | 192.168.16.193 |
图16 设置路由器的静态路由
图17 查看路由器的静态路由

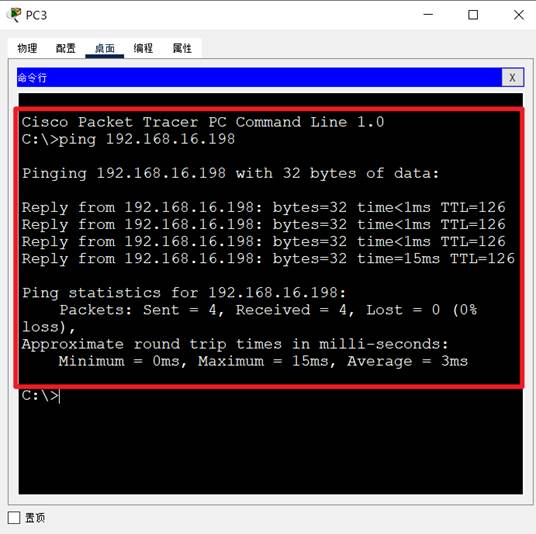

(13)第十三步:验证不不同子网的主机是否可以进行通信。鼠标点击主机2,选择桌面,选择命令提示符,输入命令”ping 192.168.16.198”,试图与主机5建立连接,结果如图18所示。收到回复表示主机之间具有连通性。鼠标点击主机4,选择桌面,选择命令提示符,输入命令”ping 192.168.16.198”,试图与主机5建立连接,结果如图19所示。收到回复表示主机之间具有连通性。
图18 查看路由器端口状态
图19 查看路由器端口状态

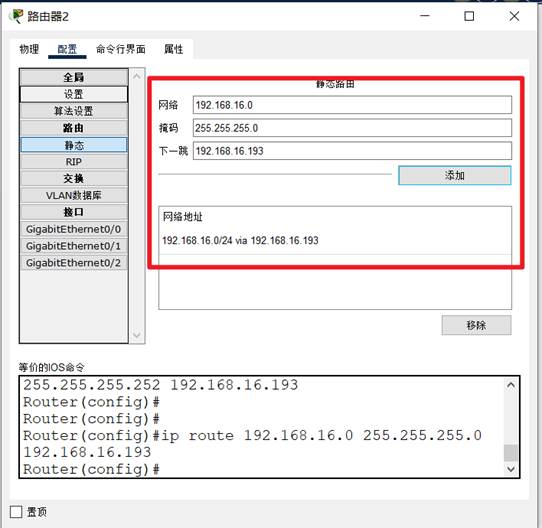

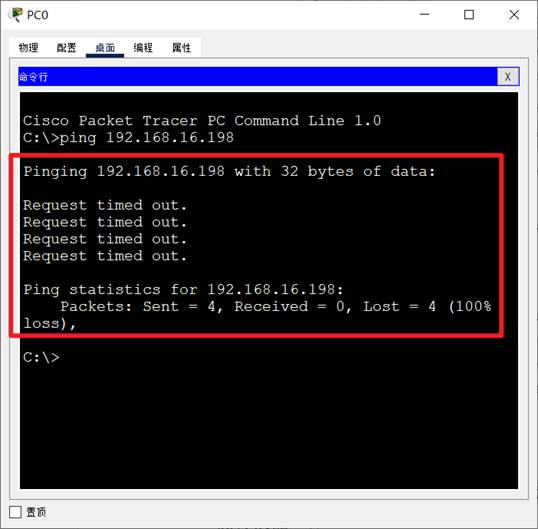

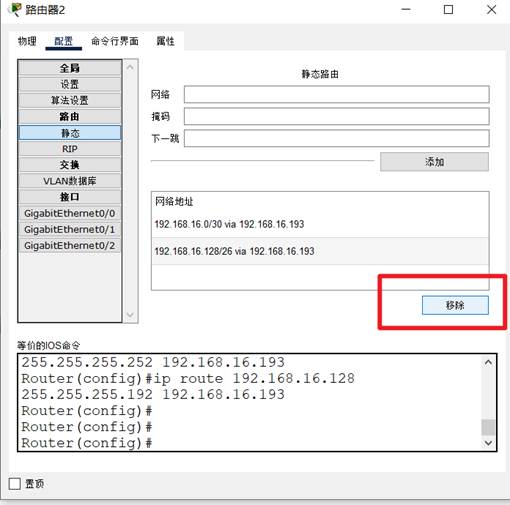

(14)第十四步:使用路由聚合。将路由器2中的静态路由删除。如图20所示。为了验证静态路由确实删除,打开主机1的命令提示符,输入”ping 192.168.16.198”,结果如图21所示。请求超时代表主机之间无法进行通信,说明静态路由确实已经删除。鼠标点击路由器2,选择配置,添加静态路由,如图22所示。
图20 移除路由器的静态路由
图21 查看路由器端口状态
图22 设置路由聚合

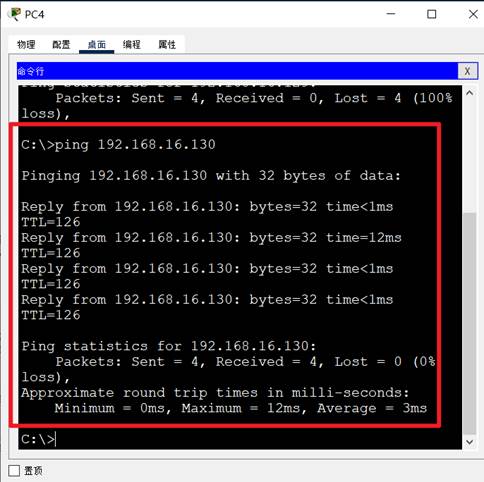

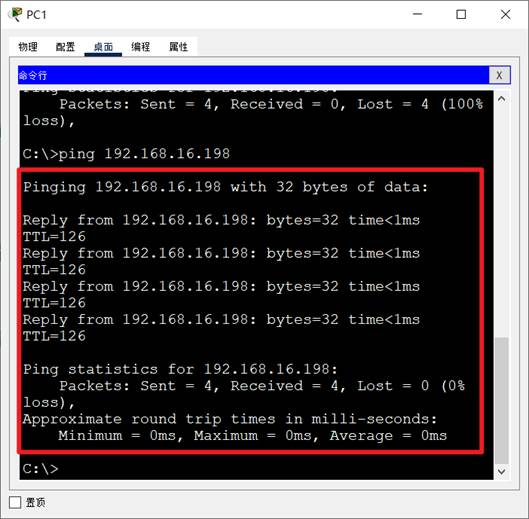

(15)第十五步:验证主机之间的连通性。鼠标点击主机1,选择桌面,选择命令提示符,输入命令”ping 192.168.16.198”,试图与主机5建立连接,结果如图23所示。收到回复表示主机之间通信正常,表示路由聚合成功。鼠标点击主机5,选择桌面,选择命令提示符,输入命令”ping 192.168.16.130”,试图与主机4建立连接,结果如图24所示。收到回复表示主机之间通信正常,表示路由聚合成功。
图23 查看路由器端口状态
图24 查看路由器端口状态
实验体会
1 配置超网有助于提升整个网络性能,加快主机之间通信的速度。
2. 超网的优点是可以充分利用C类网络空间资源
3. 在多数情况下,使用超网地址分配乐意使分配的网络空间与实际所需的结点数量相匹配,因而提高了地址空间的利用率
总结
无边的丝线,网罗天地间, 信息律动,编织着未来的领域。
电子雄心,携手共舞, 万象交融,数码之花灿烂。
时空交错,虚实相连, 网络之舞,激荡心弦。
无言的交流,电波悠扬, 互联的奇迹,在指尖绽放。
计算的魔力,解锁智慧之门, 网络如诗,奏响科技的赞歌。
