TCP/IP物理层

物理层主要提供透明的比特流传输，不关心比特携带的任何信息。

多个信道可以使用同一个物理链路 （信道复用技术）

物理层的基本概念：

物理层定义了与传输媒体的接口有关的一些特性。

1. 机械特性
2. 电气特性
3. 功能特性
4. 过程特性

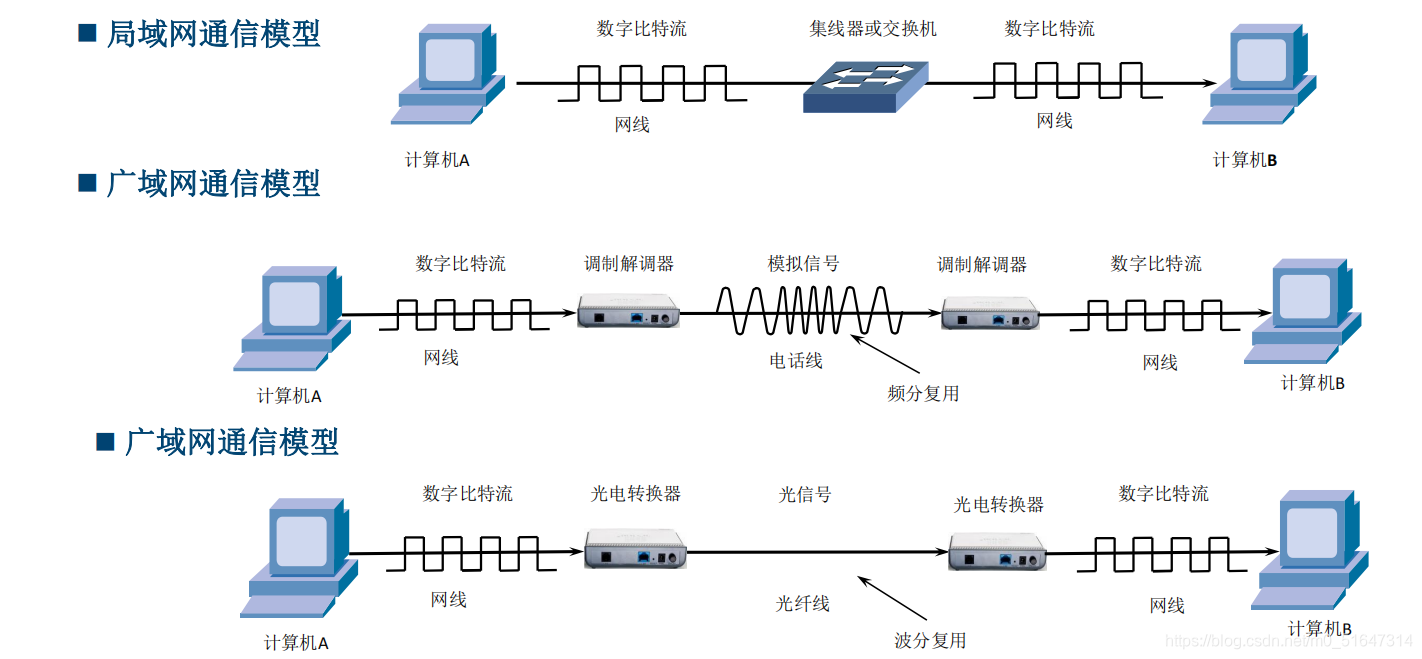

数据通信模型

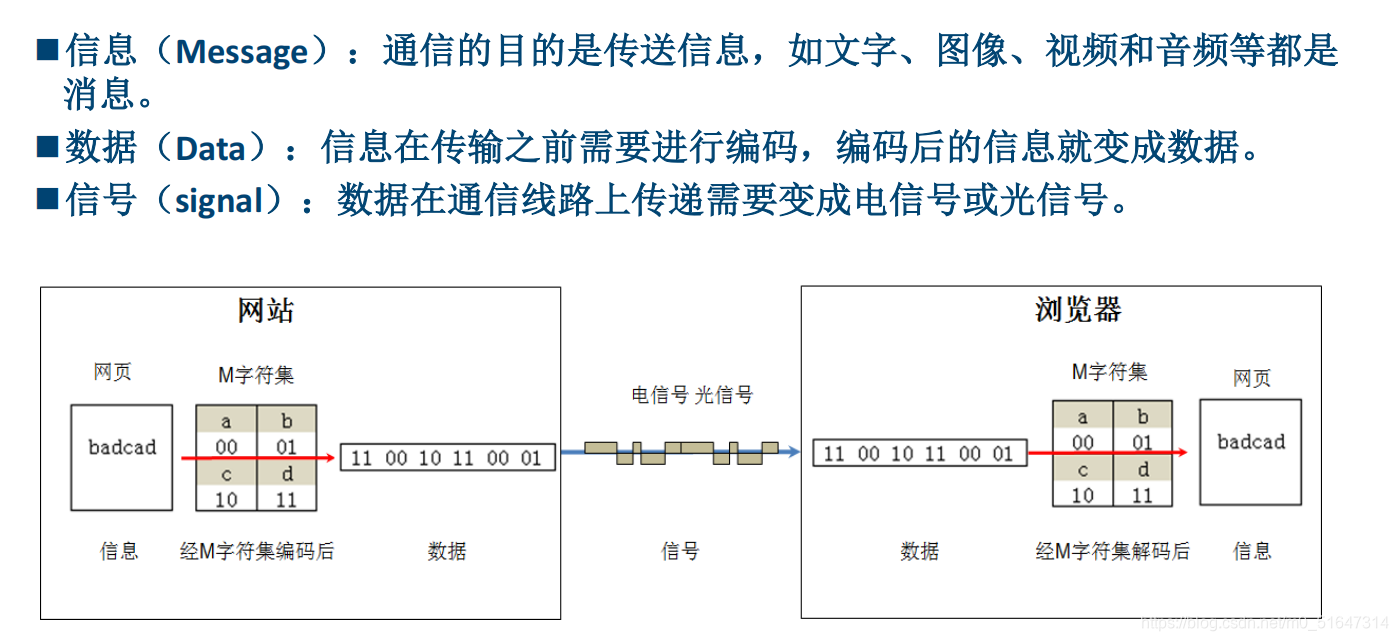

常用术语:

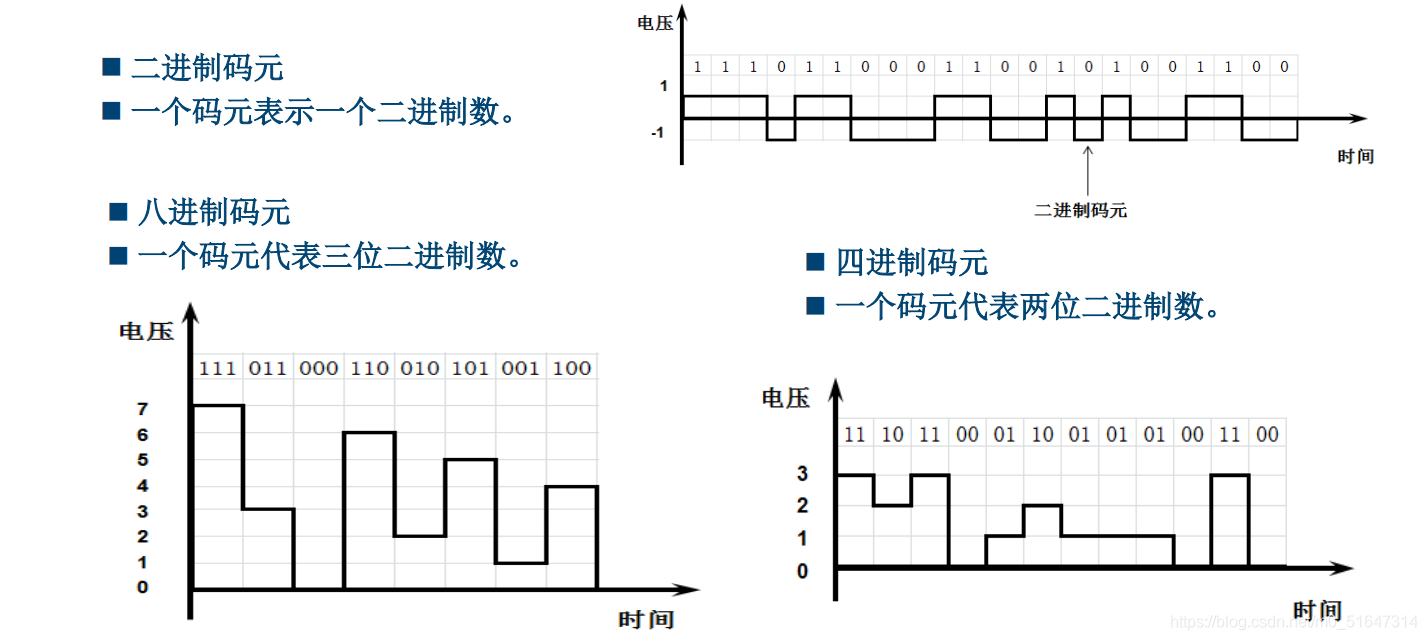

每一个码元的每个不同的波形可代表一位、二位、三位二进制数…

码元的波形变化（电压变化）越多，一个码元所承载的二进制数量越多

当码元的离散状态有大于2个时（如M大于2个）时，此时码元为M进制码元。

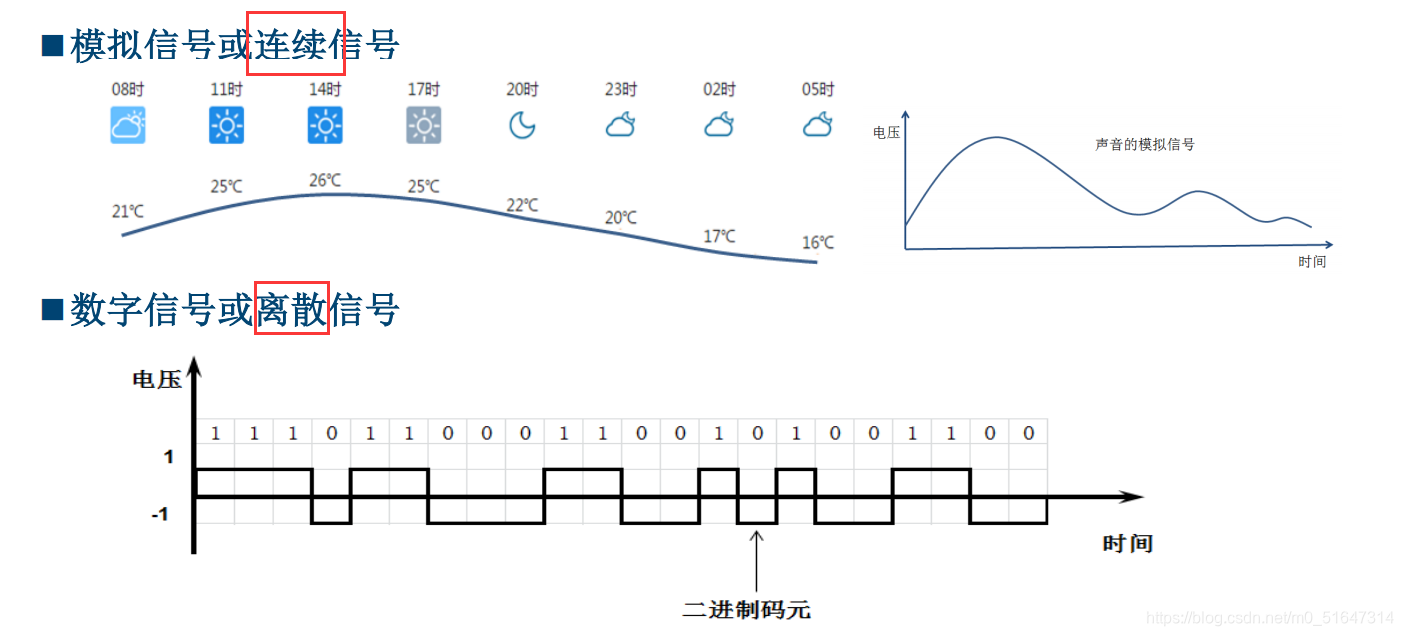

数字信号和模拟信号优缺点：

◼模拟信号在传输过程中如果出现信号干扰发生波形发生变形，很难
纠正。
◼数字信号波形失真可以修复

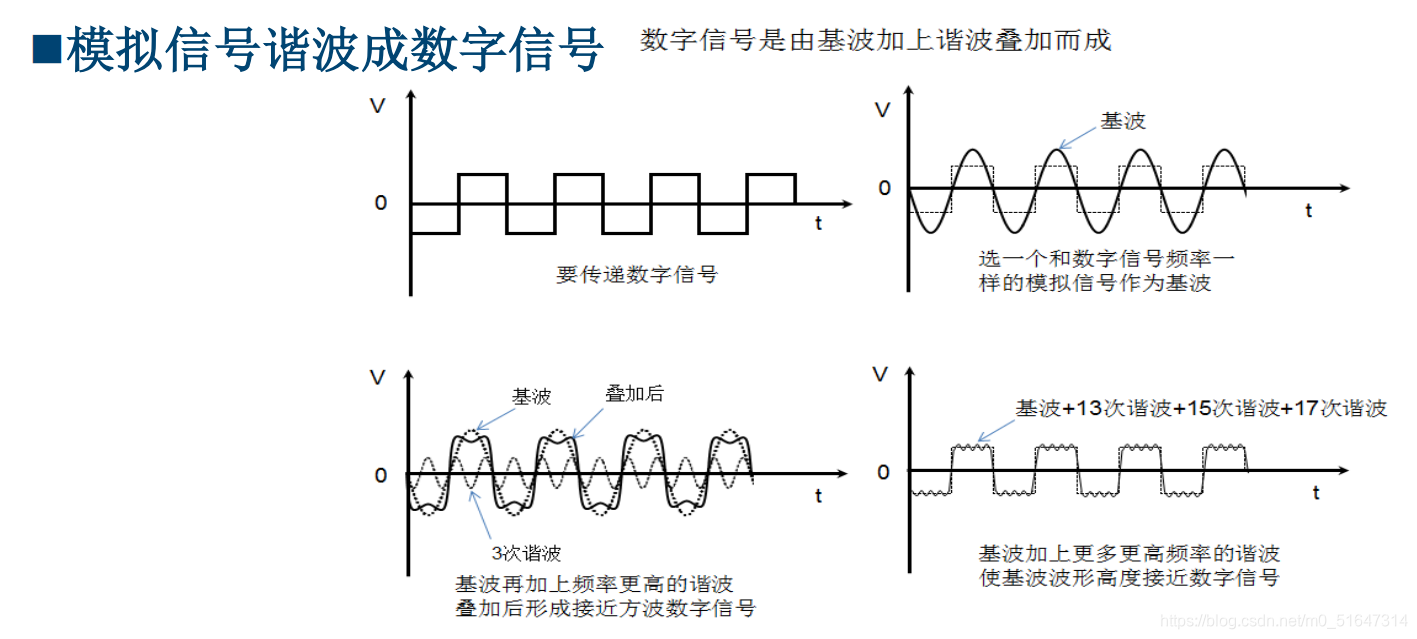

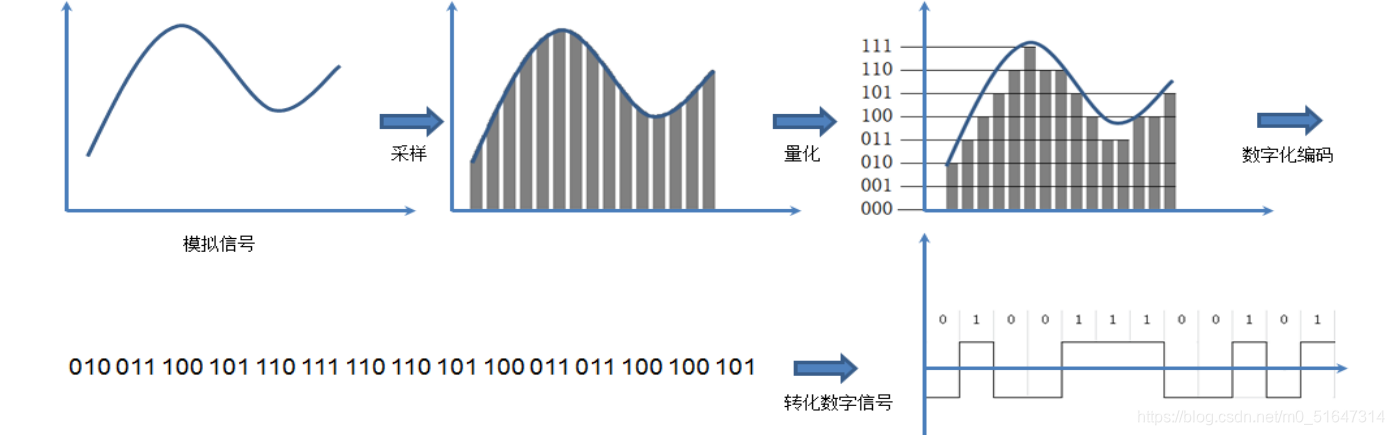

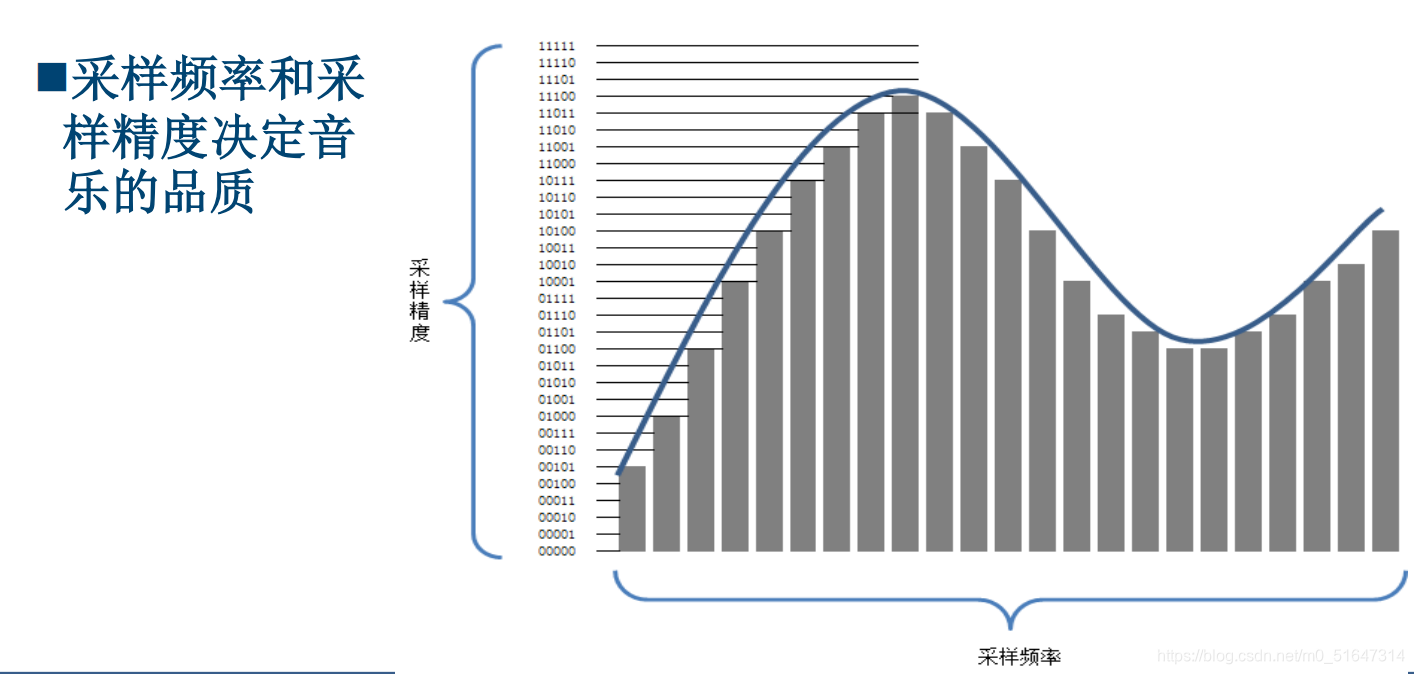

为了更好地传输，可以将模拟信号转换成数字信号：

模拟信号可以转换成数字信号，转换过程有失真。

---

信道和调制

信道

信道（Channel）是信息传输的通道，即信息进行传输时所经过的一条通路，信道的一端是发送端，另一端是接收端。一条传输介质上可以有多条信道（多路复用）。

注：信道： 一个发送端 一个接收端

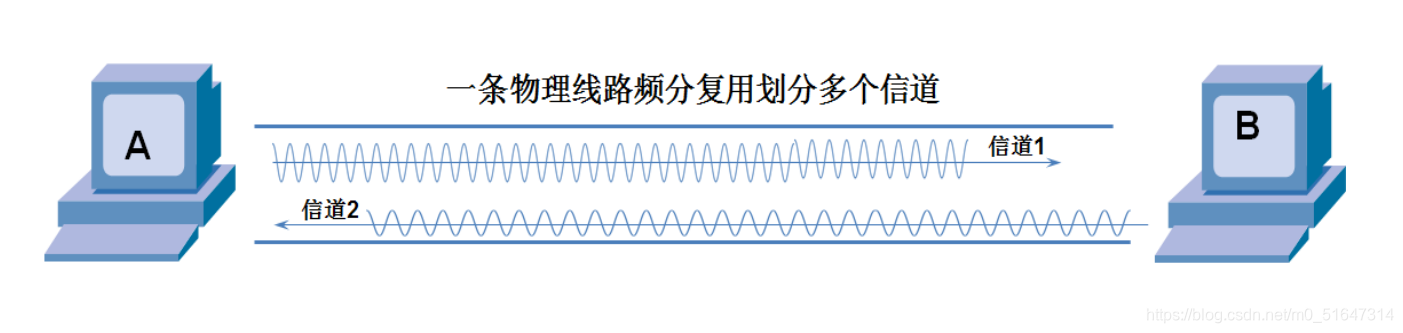

多个信道可以使用同一个物理链路 （信道复用技术）

单工和半双工以及全双工通信

调制

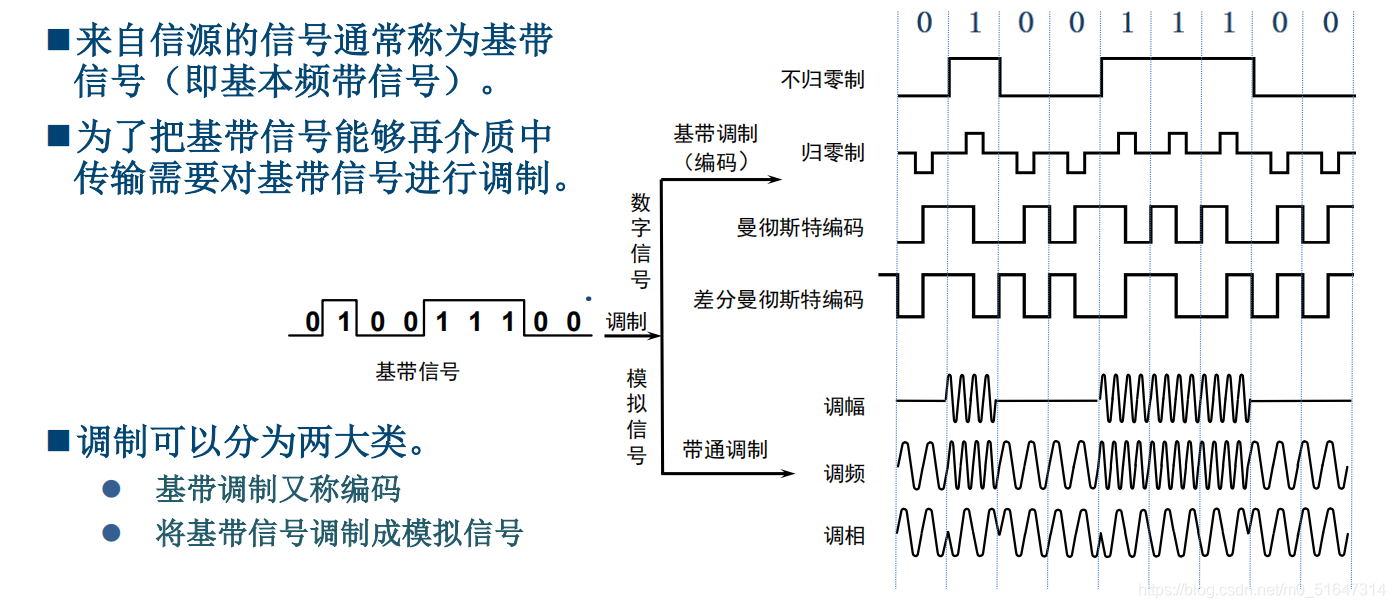

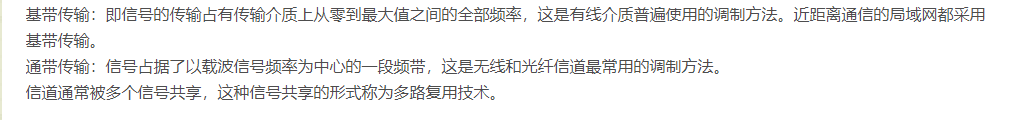

◼来自信源的信号通常称为基带信号（即基本频带信号）。

◼调制可以分为两大类。
⚫ 一类仅仅对基带信号的波形进行变换，使它能够与信道特性相适应。变化后的信号仍然是基带信号，这类调制称为基带调制。由于这种基带调制十八数字信号转换成另一种形式的数字信号，因此大家更愿意把这种过程称为编码（coding）
⚫ 另一类则需要使用载波（carrier）进行调制，把基带信号的频率范围搬移到较高的频段以便在信道中传输，经过载波调制后的信号称为带通信号（即仅在一段频率范围内能够通过信道），而使用载波的调制称为带通调制。

◼常用编码方式：

注：不归零：NRZ 归零：NRZI

码元的传输速率： 波特 Baud

一码元可以承载1位、2位、3位（二进制位）

（曼彻斯特编码：0为从低到高，初始为高则降低；1为从高到低，初始为低则升高）

（差分曼彻斯特编码：初始是否跳变与前半码元状态有关。0且前半为高，则初始跳变为低，0且前半为低，则初始跳变为高； 1且前半为高，则初始不跳变，1且前半为低，则初始不跳变
总结：遇0初始与前半跳变，遇1初始与前半不跳变）

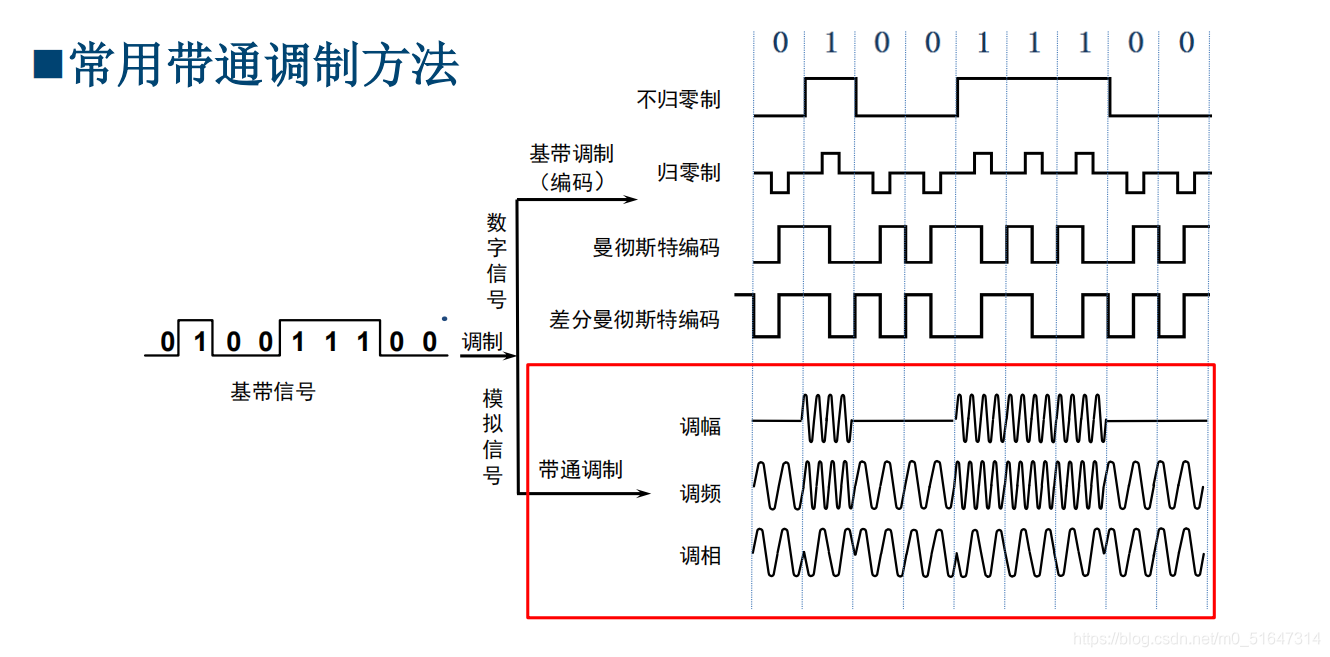

◼常用带通调制方法

---

---

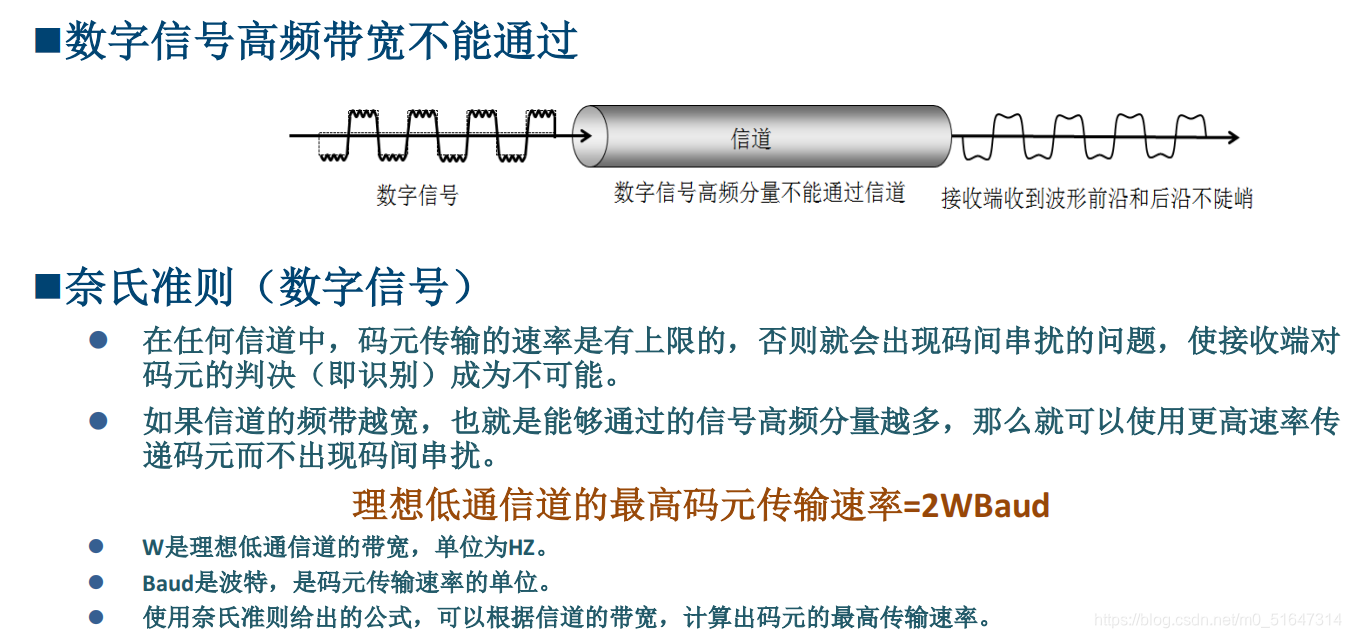

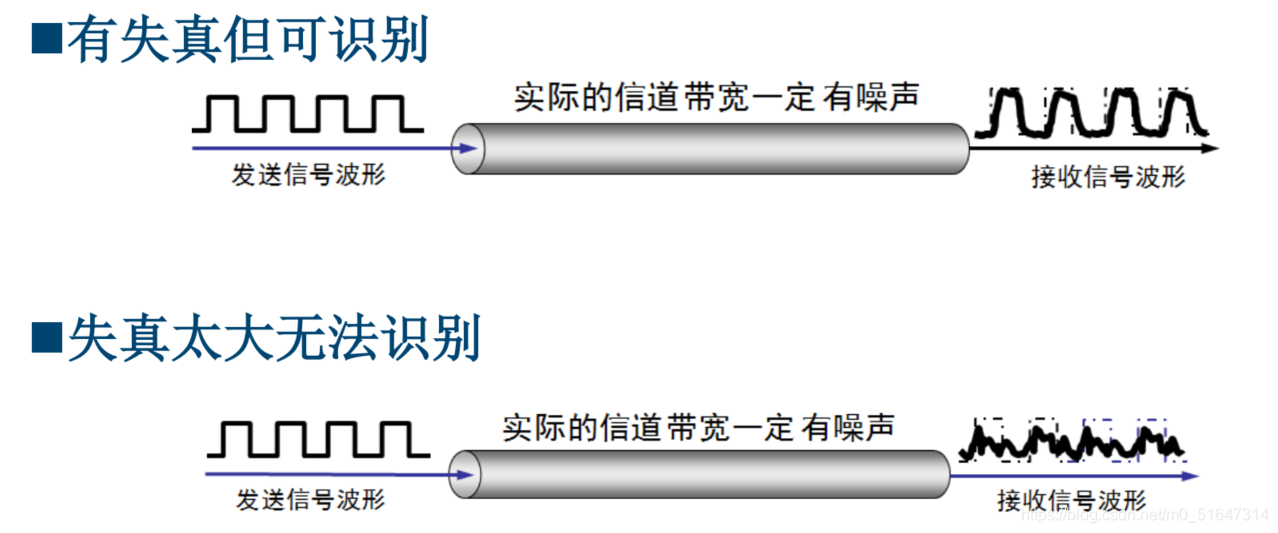

信道极限容量

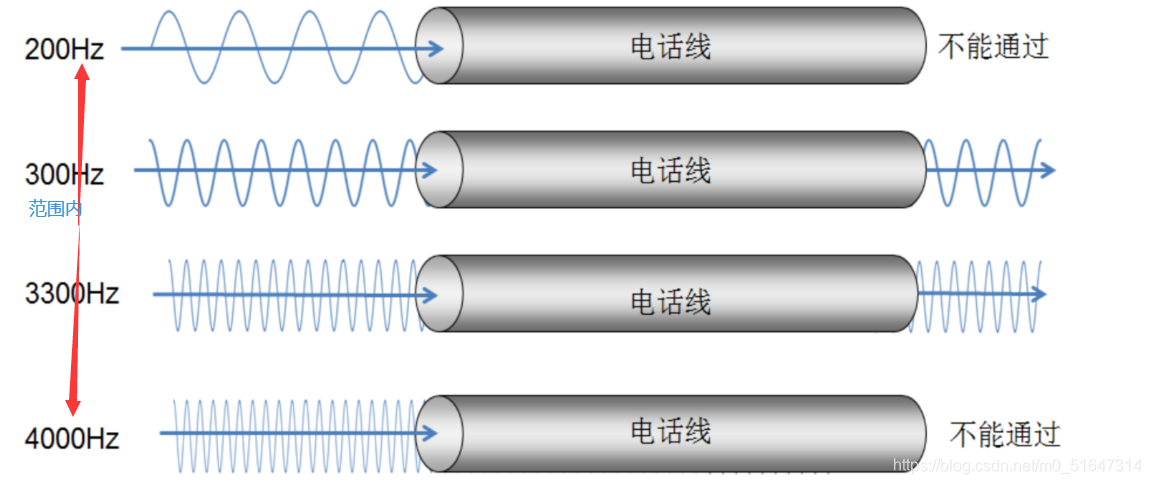

信道带宽

信道带宽 = 能够通过的最高频率 - 最低频率 （传输介质有关）

在码元传输速率一定的情况下提高数据传输速率：

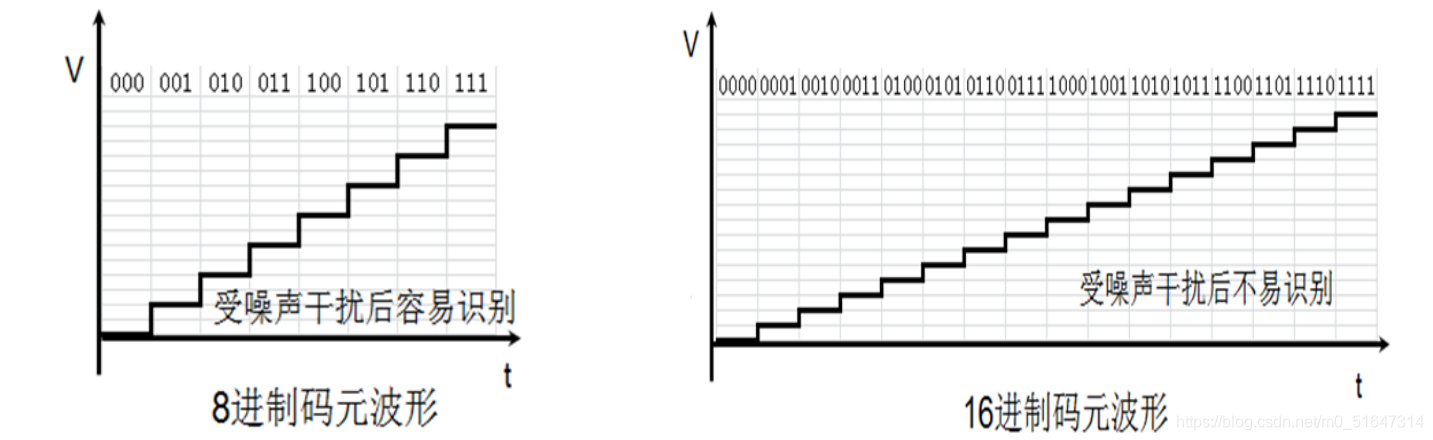

◼码元传输速率一定，那就让一码元承载更多信息。8进制码元，一码元代表三位二进制数，16进制码元，一码元代表4进制数。
◼在工作电压一定的情况下，16进制码元波形差别就小，更容易受干扰。
◼要想增加码元之间的电压差别，那就要增加工作电压，也就是提高发送信号的功率。

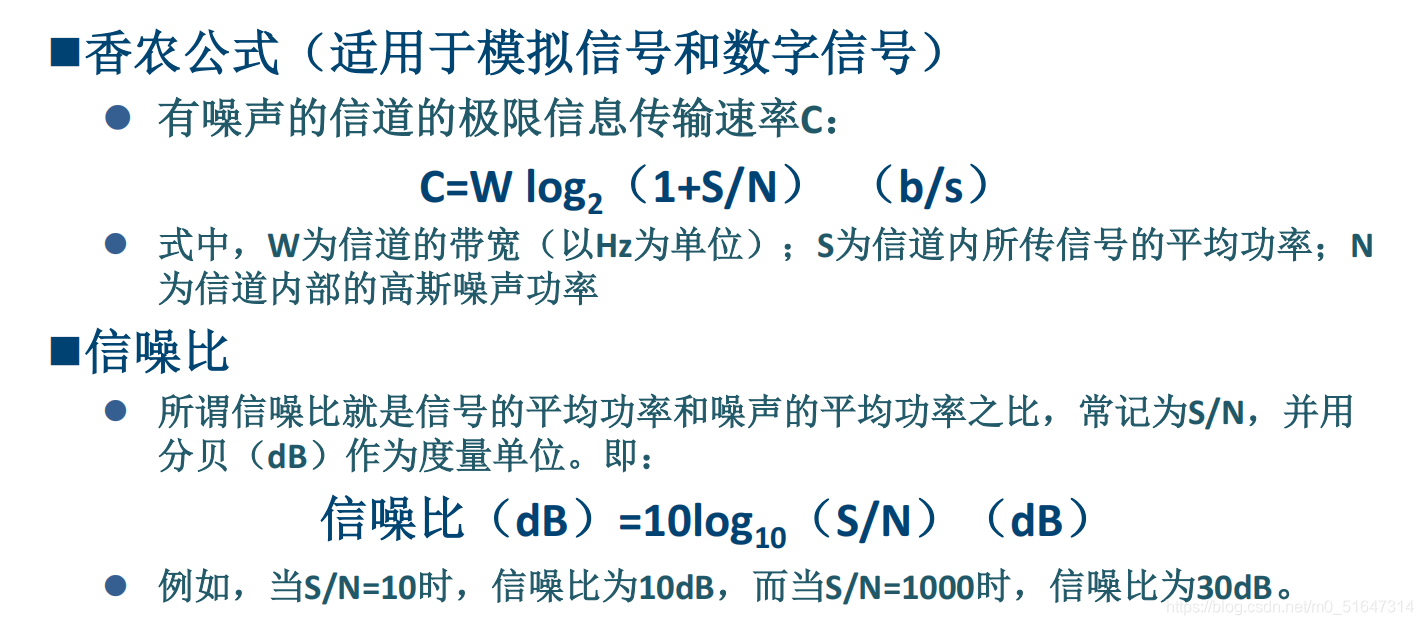

香农公式确定的极限信息传输速率在 带宽、噪声、发送功率都确定的情况下不会改变。码元承载的二进制数再多也不改变。

---

---

传输媒体

1.导向传输媒体

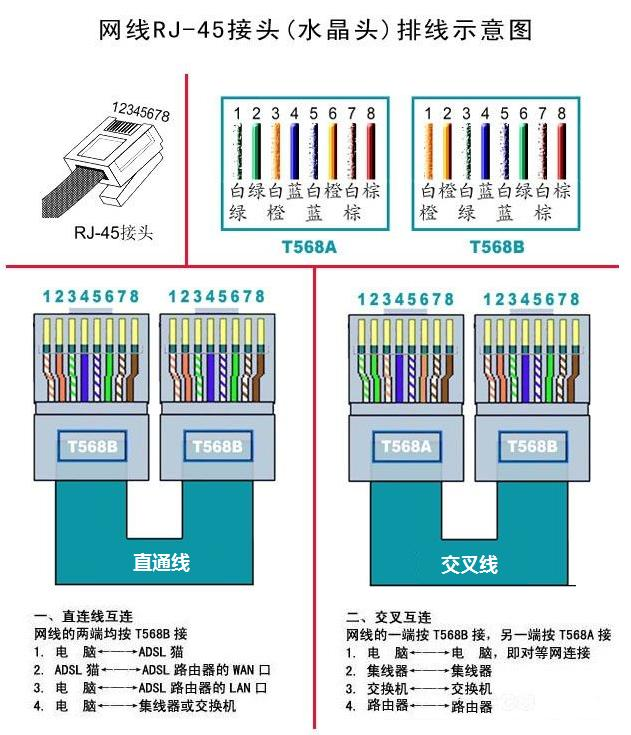

双绞线： 直通线 交叉线

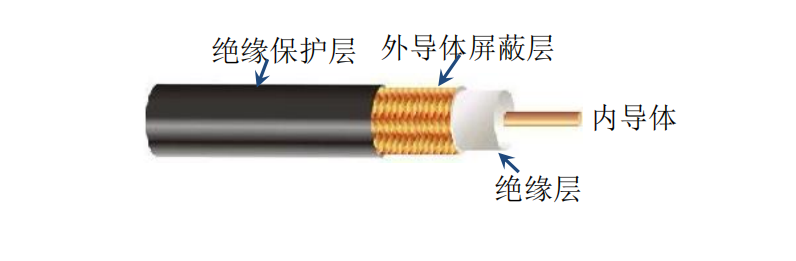

同轴电缆：（现用于有线电视）

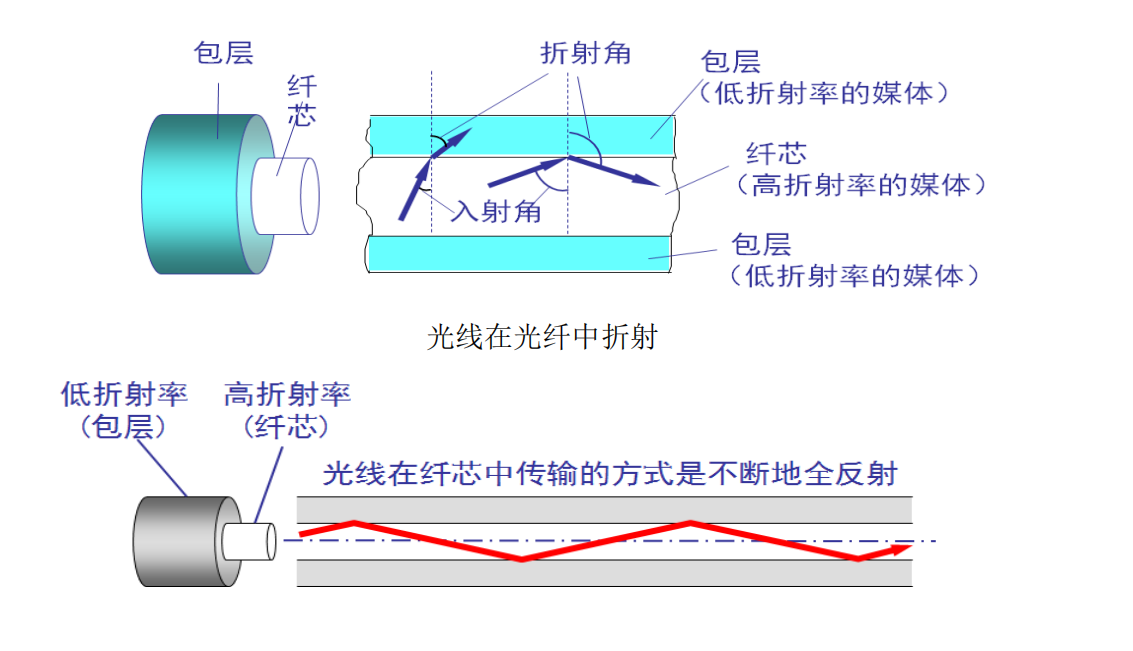

光纤：

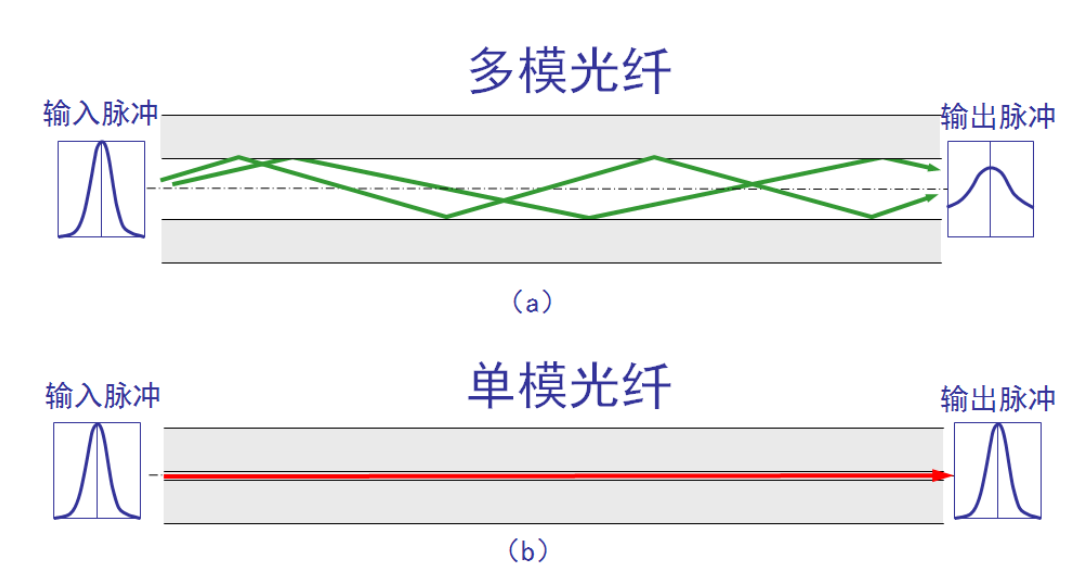

单模光纤的光源要使用昂贵的半导体激光器，而不能使用较便宜的发光二极管。但单模光纤的衰耗较小，在2.5Gb/s的高速率下可传输数十公里而不必采用中继器。(单模光纤很少反射，直接传输)

注：1> 长距离主干传输多用单模光纤，多模光纤多用于二千米内短距离传输
2> 单模光纤只可以传送一种单一光波, 多模光纤可以传送多种光波
3> 传输大带宽数据信号，那么单模将是最佳选择

单模和多模是相对特定波长而言的，相同的光纤在不同的波长可能是单模也可能是多模.

光纤不仅具有通信容量非常大的优点，而且还具有其他的一些特点：
⚫ 传输损耗小，中继距离长，对远距离传输特别经济。
⚫ 抗雷电和电磁干扰性能好。这在有大电流脉冲干扰的环境下尤为重要。
⚫ 无串音干扰，保密性好，也不易被窃听或截取数据。
⚫ 体积小，重量轻。

2.非导向传输媒体

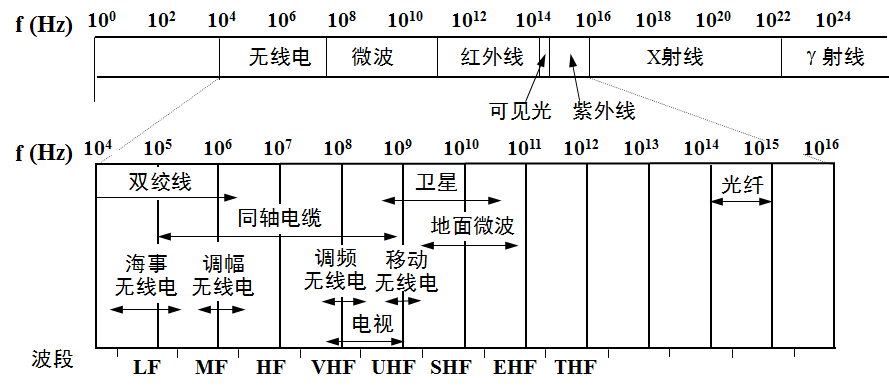

无线电频段：

（1）短波通信

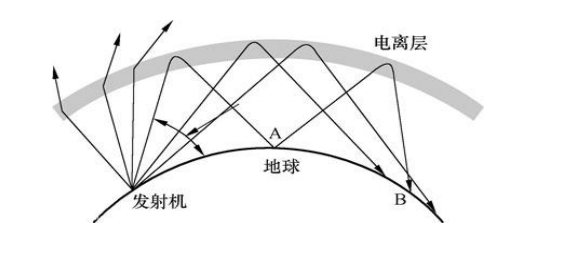

短波通信即高频通信，主要是靠电离层的反射。

当电波以一定的入射角到达电离层时，它会像光学中的反射那样以相同的角度离开电离层，显然，电离层越高或电波进入电离层时与电离层的夹角越小，电波从发射点经电离层反射到达地面的跨越距离越大，这就是短波可以进行远程通信的根本原因。
电波经电离层一次反射称为“单跳”，单跳的跨越距离取决于电离层的高度。

（2）微波通信

微波的频率范围为300Mhz-300GHz（波长为1m-10cm), 但主要是使用2-40GHz的频率范围。微波在空间主要是直线传播。 （注：微波会穿透电离层而进入宇宙空间）

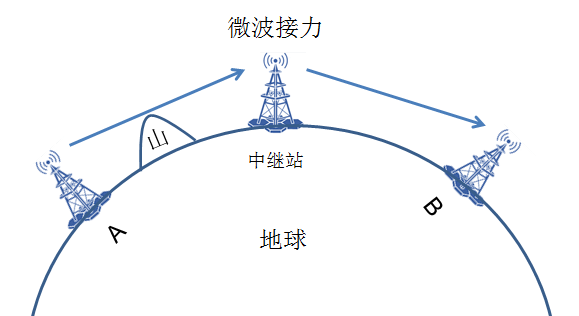

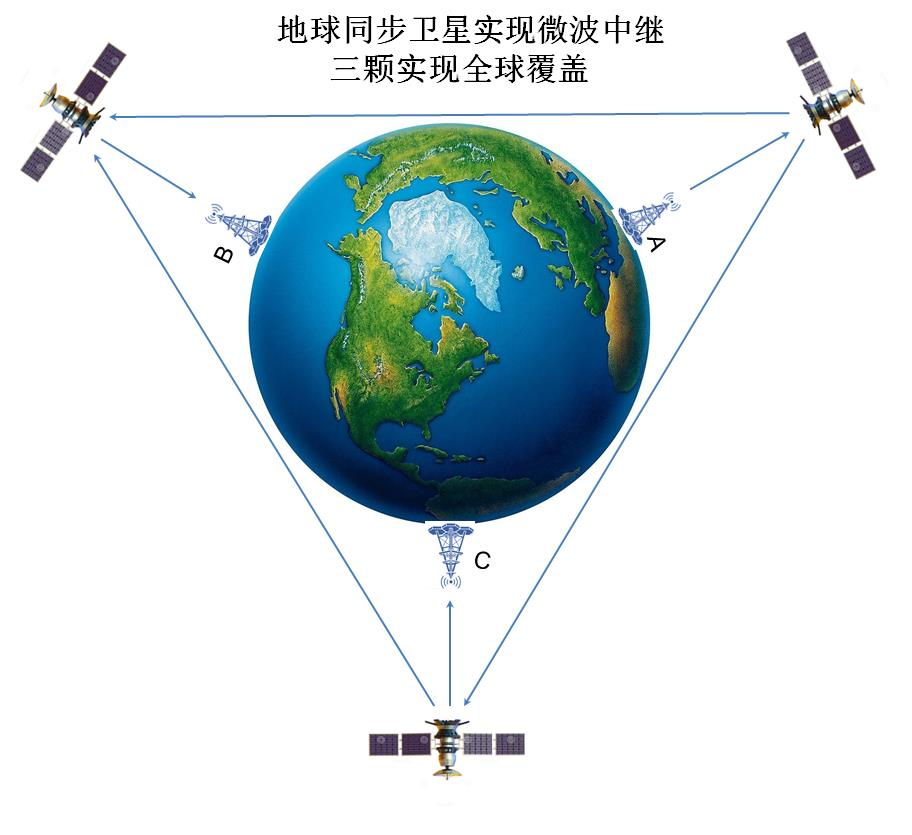

传统的微波通信主要有两种主要的方式：地面微波接力通信和卫星通信。


注：每个卫星负责地球1/3的基站。卫星传输给1/3的地球基站
（信号传输：基站->卫星->基站）

信道复用技术

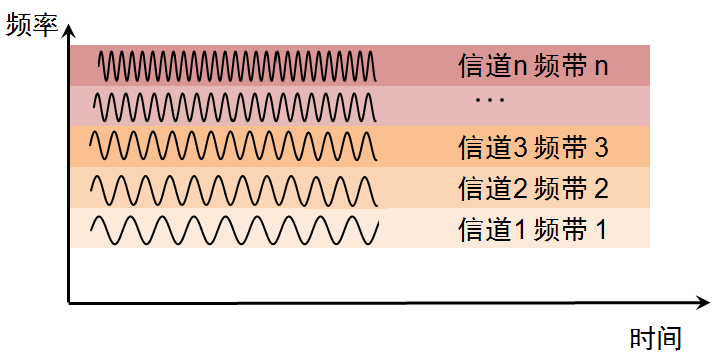

频分复用：多组模拟信号并列在不同信道，同时传输

时分复用：多组数字信号并列，每TDM帧分别由各组对应一位组成，每TDM帧传输后组成的各位分别返回原组信号处

频分复用 （模拟信号）

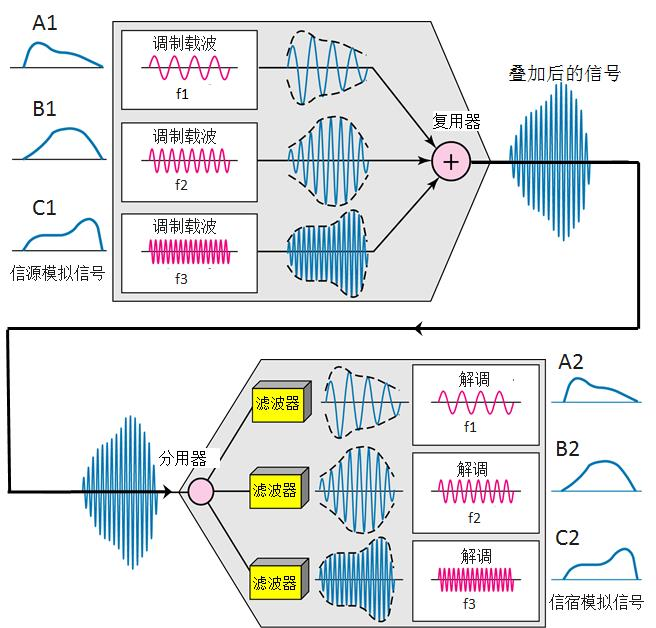

A1→A2信道使用频率f1调制载波，B1→B2信道使用频率f2调制载波，C1→C2信道使用频率f2调制载波，不同频率调制后的载波通过复用器将信号叠加后发送到信道。接收端的分用器将信号发送到三个滤波器，滤波器过滤出特定频率载波信号，再经过解调得到信源发送的模拟信号。

频分复用 FDM的例子：

时分复用 （数字信号）

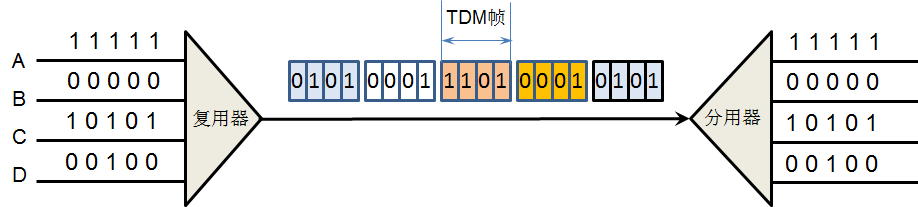

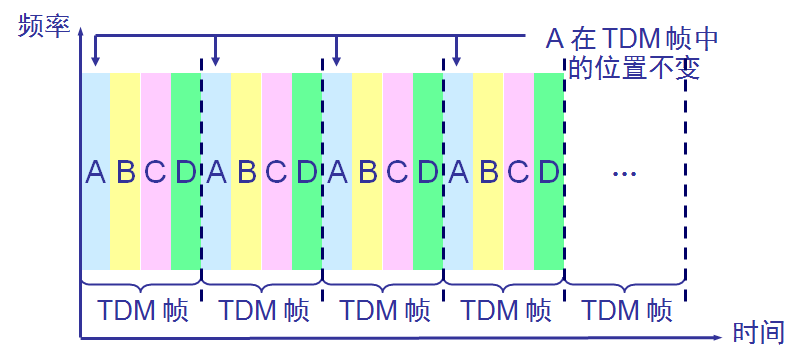

时分复用采用同一物理连接的不同时段来传输不同的信号， 时分复用则是将时间划分为一段段等长的时分复用帧（TDM帧）。

时分复用：

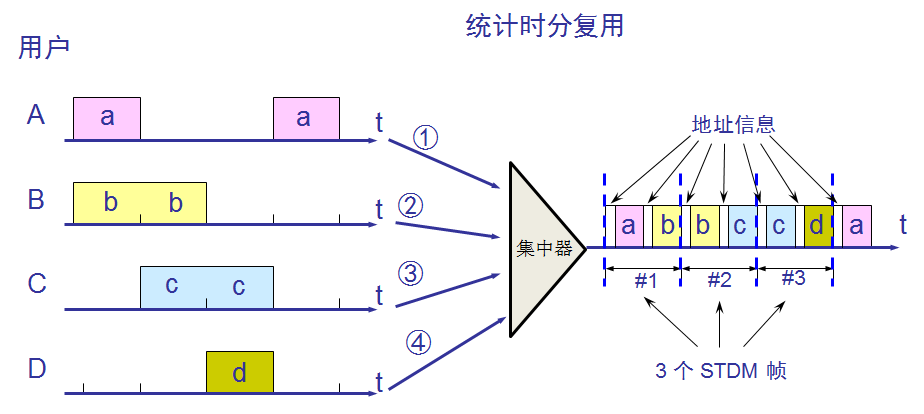

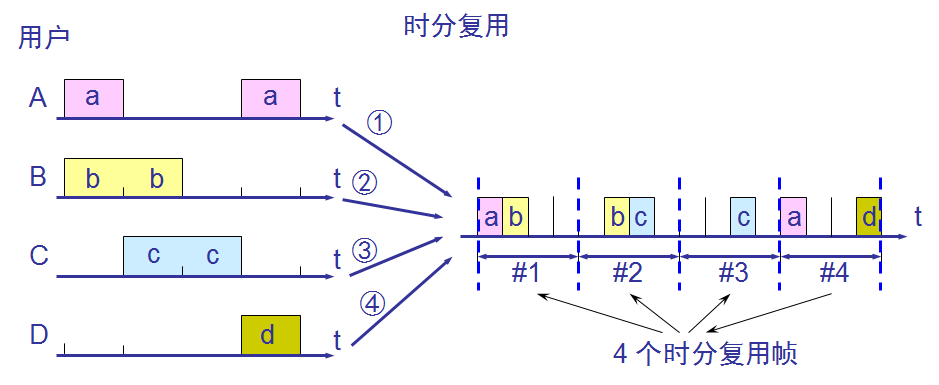

统计时分复用

统计时分复用，需要给没有给用户添加一个标记，接收端用来区分用户。

注：交换机之间使用干道链路连接，可以通过多个VLAN的帧，就是给每个VLAN的帧添加帧标记。

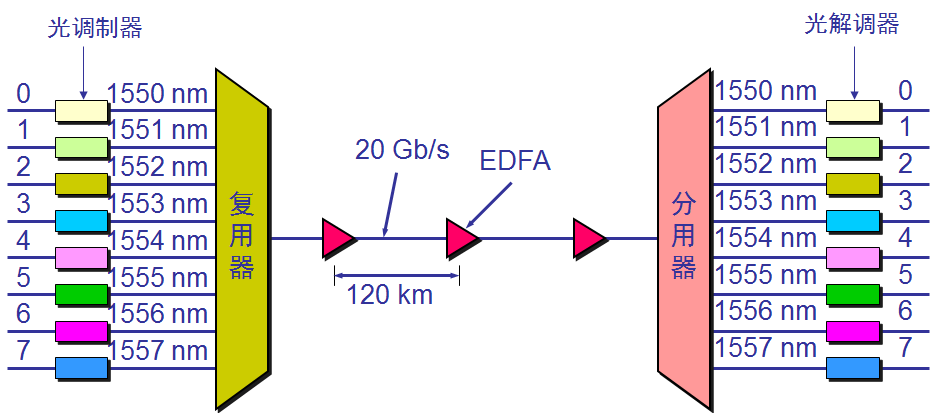

波分复用 （光的频分复用）

光纤技术的应用使得数据的传输速率空前提高。目前一根单模光纤的传输速率可达到2.5Gb/s。再提高传输速率就比较困难了。为了提高光纤的传输信号的速率，也可以进行频分复用，由于光载波的频率很高，因此习惯上用波长而不用频率来表示所使用的光载波。这样就得出了波分复用这一名词。

码分复用

码分复用又称码分多址。是扩频通信技术（数字技术的分支）上发展起来的一种崭新而成熟的无线通信技术。

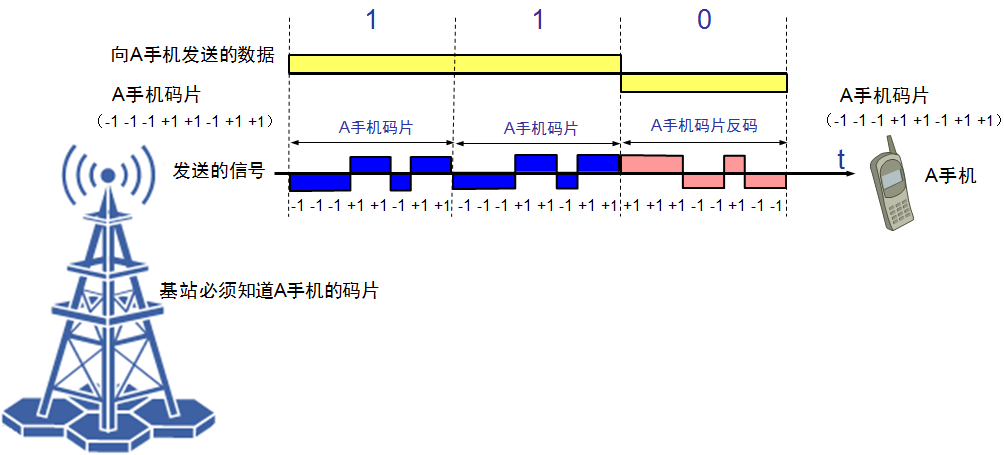

传输一个数据：

1码片 = 1比特 = 多个码元

注：基站和手机都要知道手机的码片

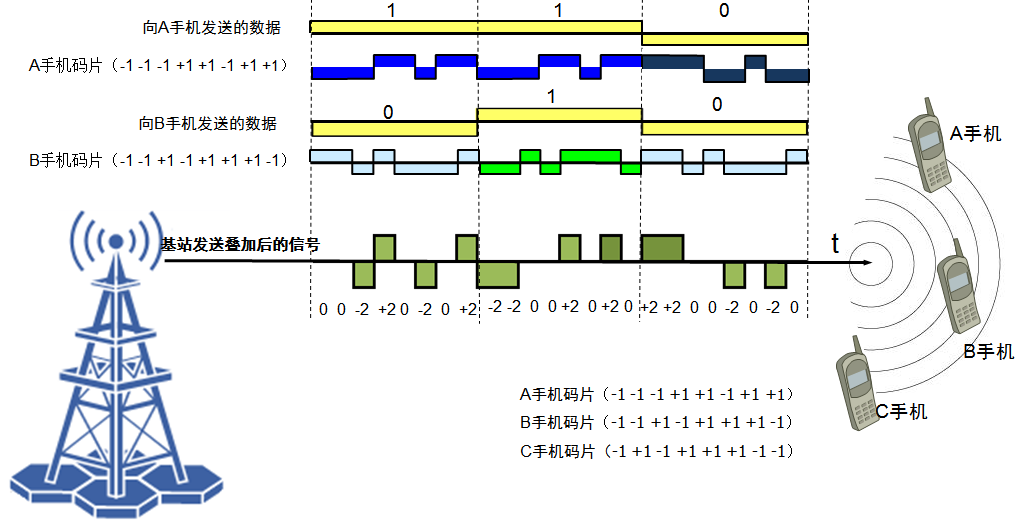

传输多个数据：

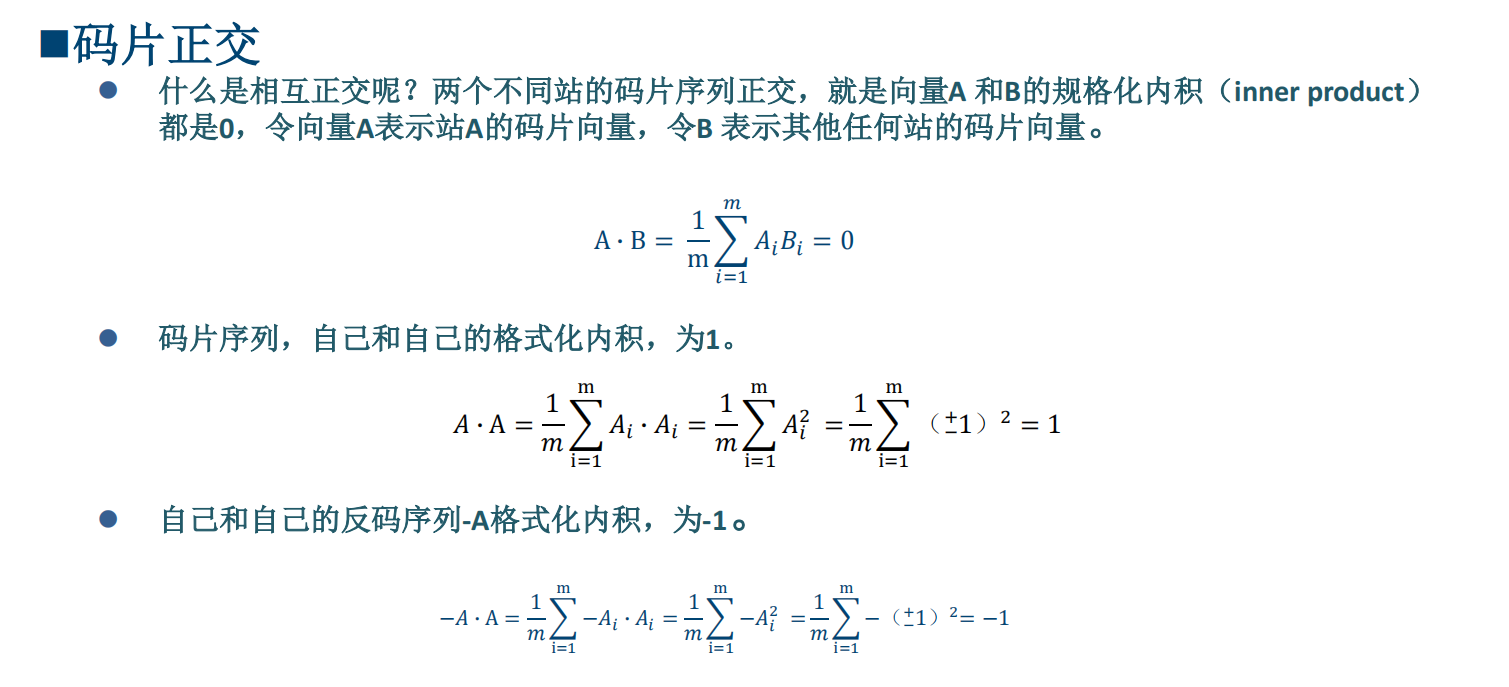

本手机码片和叠加后传来的信号做规格化内积，如果为0，则不含给本机数据；为1则传递进制数为1；为-1则传递进制数为0。

宽带接入技术

铜线接入技术 （电话线接入Internet）

铜线宽带接入技术也就是xDSL（各种类型DSL（Digital Subscriber Line）数字用户线路的总称）技术，就是用数字技术对现有的模拟电话用户线进行改造，使它能够承载宽带业务。

◼ADSL属于DSL技术的一种，全称Asymmetric Digital Subscriber Line（非对称数字用户线路），亦可称作非对称数字用户环路。是用数字技术对现有的模拟电话用户线进行改造，使其能够承载带宽数字业务。ADSL考虑了用户访问Internet的主要是获取网络资源，更多的下载流量，较少的上行流量，因此ADSL上行和下行带宽设计成为不对称。上行指从用户到 ISP，而下行指从ISP 到用户。

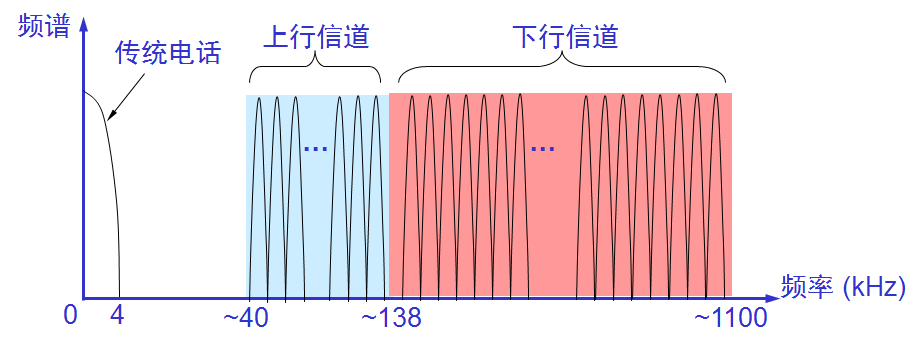

电话线中的频繁复用–ADSL信道：

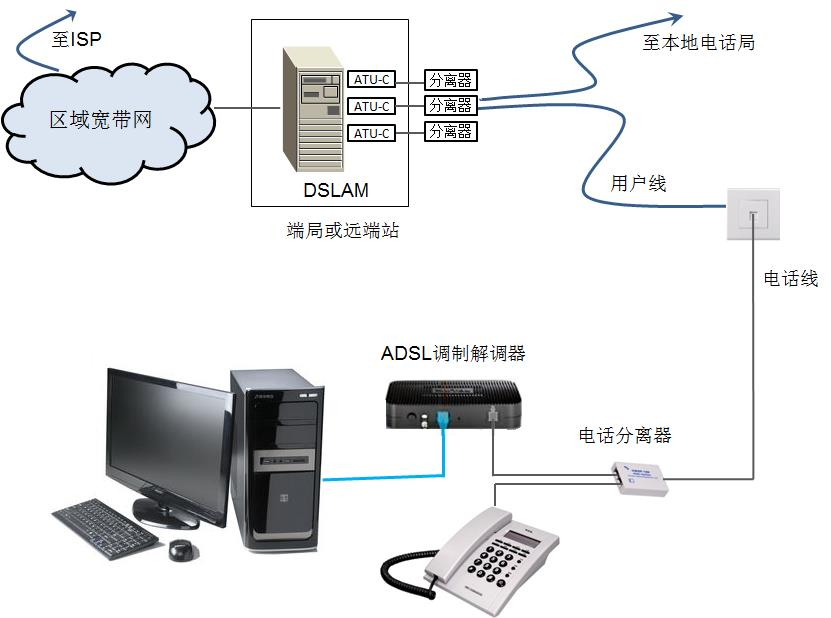

基于ADSL的接入网的组成：

注：ADSL的作用：把电脑的数字信号变成多个信道（模拟信号）通过电话线传到远端

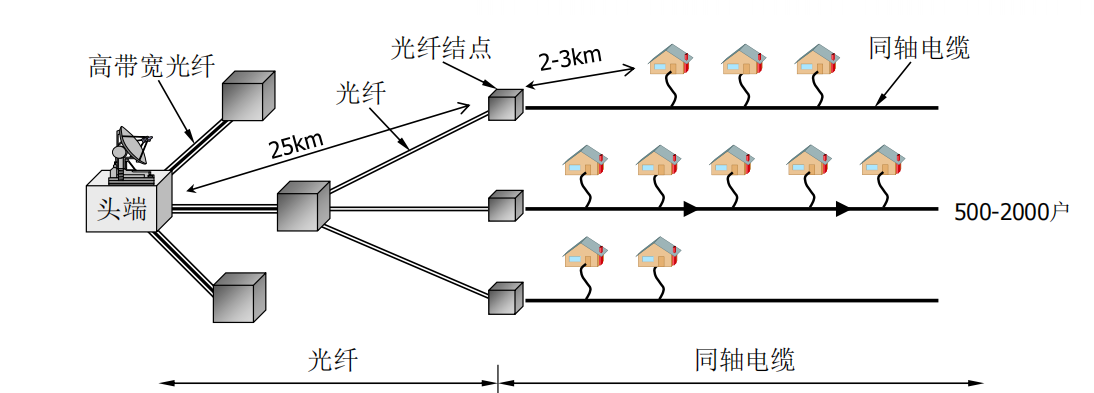

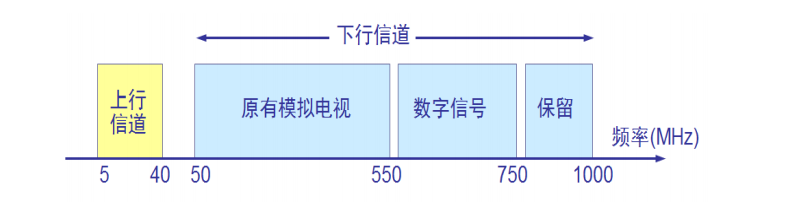

光纤同轴混合网 （HFC网）（有线电视同轴电缆）

HFC网是在目前覆盖面很广的有线电视网CATV的基础上开发的一种居民宽带接入网。HFC网除可传送CATV外，还提供电话、数据和其他宽带交互型业务。

光纤接入技术 （专门为小区居民铺设光缆）

◼所谓光纤到户，就是把光纤一直铺设到用户家庭，在用户的家中才把光信号转换成电信号，这样用户可以得到更高的上网速率。
◼根据光纤到用户的距离来分类，可分成光纤到小区（Fiber To The Zone即FTTZ）、光纤到路边（Fiber To The Curb即FTTC）、光纤到大楼（Fiber To The Building即FTTB）、光纤到户（Fiber To The Home即FTTH）以及光纤到桌面（Fiber To The Desk即FTTD）等

移动互联网接入技术 （手机）（基站）

移动互联网，就是将移动通信和互联网二者结合起来，成为一体。

◼4G全IP网络

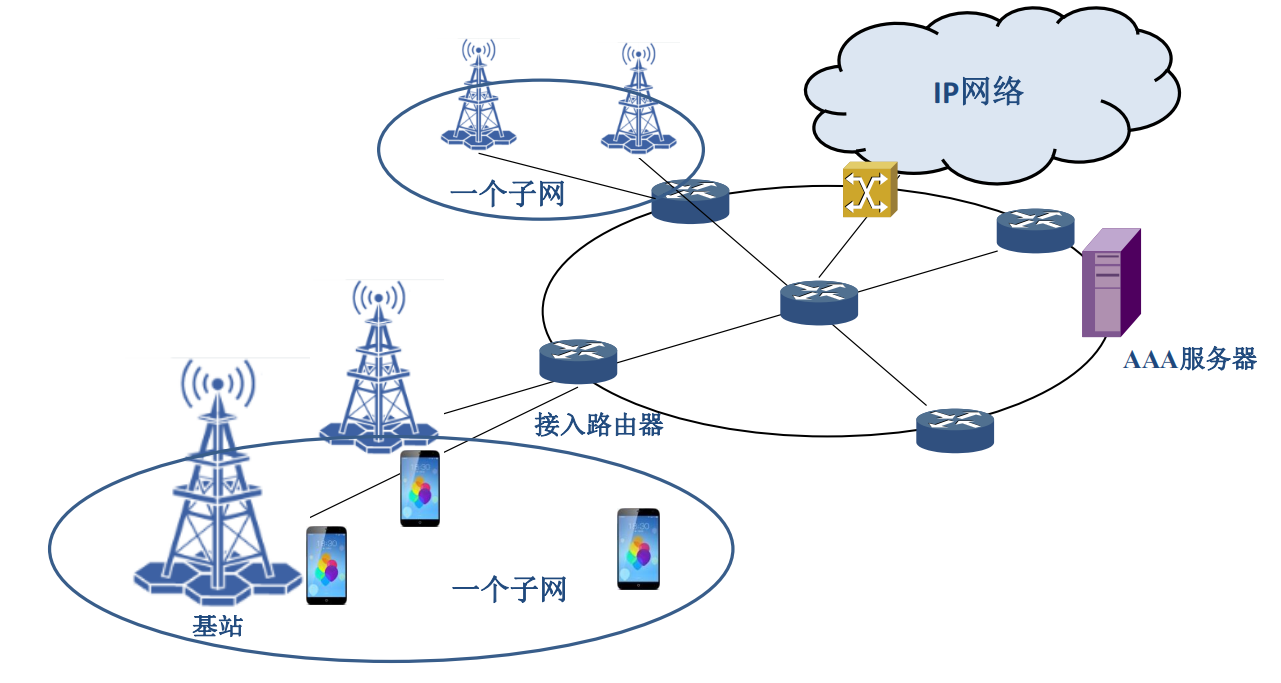

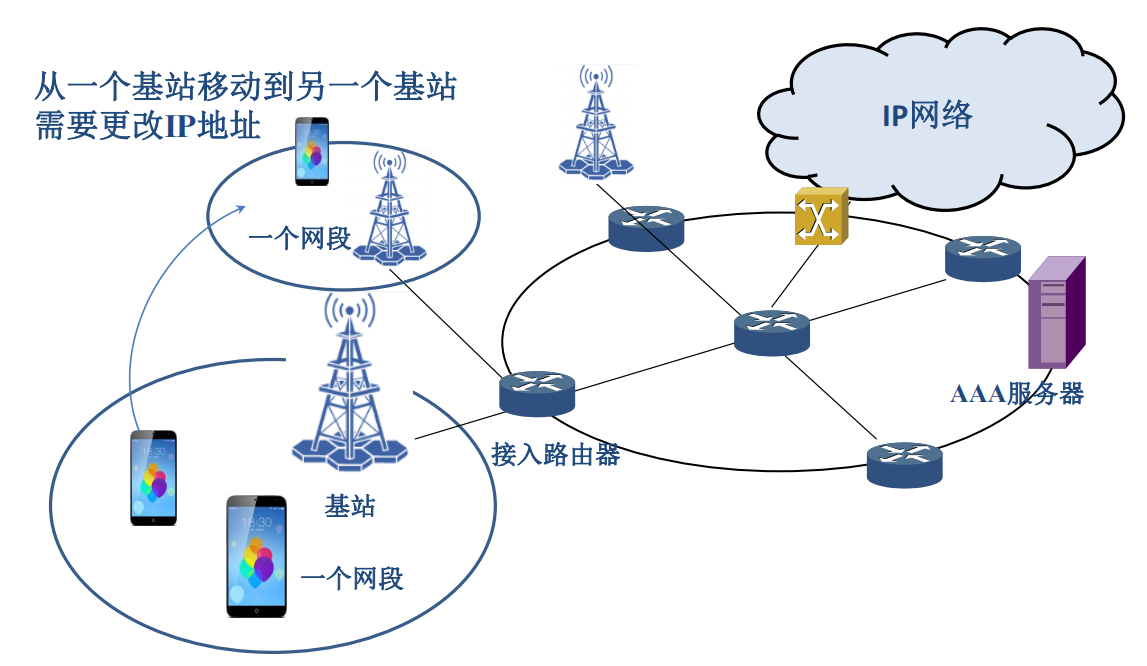

◼基于子网的4G IP网络
