一、前言

1. 特征可视化的重要性

特征可视化是深度学习研究和开发中的重要工具，它可以帮助我们更好地理解和解释神经网络的行为。特征可视化可以有以下几个方面的应用：

模型理解：通过可视化中间层的特征，我们可以了解模型在处理输入数据时的学习过程和决策依据，这对于诊断和改进模型性能至关重要。
问题诊断：特征可视化可以帮助我们识别潜在的问题，如过度fitting、梯度消失或爆炸、不恰当的初始化等。
知识发现：通过对特征的可视化分析，研究人员可能发现数据中未曾预料到的模式或结构，这些新发现的知识可以进一步提升模型的设计和训练策略。
教育与交流：特征可视化是一种强大的教育工具，它能够以直观的方式展示深度学习模型的工作原理，使得非专业人士也能理解并参与到讨论中来。

2. PyTorch中的hook机制简介

PyTorch是一个流行的深度学习框架，以其动态图和易于使用的接口而受到广泛欢迎。在其设计中，hook机制是一个非常实用的功能，它允许开发者在不修改网络结构的前提下，介入到模型的前向传播和反向传播过程中。

Hook机制主要通过以下三种函数实现：

register_forward_hook()：这个函数允许我们在某个模块的前向传播完成后注册一个回调函数。这个回调函数会接收到该模块的输入和输出，从而让我们有机会获取和分析中间层的输出特征。
register_backward_hook()：与register_forward_hook()类似，这个函数允许我们在反向传播过程中注册一个回调函数。这个回调函数会在计算完模块的梯度后被调用，接收模块的输入梯度和输出梯度，这有助于我们理解和可视化梯度流动的过程。
register_hook()：这是一个更底层的接口，可以直接在Tensor级别注册hook。当该Tensor的梯度被计算时，注册的回调函数会被调用。这为自定义梯度计算、监控特定变量的梯度行为以及进行更复杂的操作提供了灵活性。

通过巧妙地使用hook机制，研究人员和开发者能够在不影响模型正常运行的情况下，深入探索和可视化神经网络的内部工作原理，进而提升模型的性能和可解释性。在后续的章节中，我们将详细探讨这些hook函数的具体使用方法和应用场景。

二、Hook函数概述

1. Tensor级别的hook：register_hook()

定义与基本用法
register_hook()是Tensor级别的hook函数，允许我们在某个Tensor的梯度计算过程中插入自定义操作。当该Tensor的梯度在反向传播中被计算时，注册的回调函数会被调用。这个回调函数接收一个参数，即该Tensor的梯度，且不应修改输入的梯度值，但可以返回一个新的梯度值供后续计算使用。
基本用法如下：

tensor = torch.tensor(...)  # 或者是模型中的任意Tensor
hook = tensor.register_hook(callback_function)

其中，callback_function是我们自定义的回调函数，它接受一个梯度张量作为输入。

在特征可视化中的应用
在特征可视化中，register_hook()可以用于监控和分析特定Tensor的梯度信息。例如，我们可以使用它来检查梯度是否出现消失或爆炸的问题，或者可视化梯度在整个网络中的分布情况。这有助于我们理解模型的学习过程和优化行为，从而进行针对性的改进。

2. Module级别的hook

register_forward_hook()

定义与基本用法
register_forward_hook()是Module级别的hook函数，它允许我们在某个模块的前向传播完成后注册一个回调函数。这个回调函数会在模块的前向传播结束后被调用，接收三个参数：模块本身、输入、输出。
基本用法如下：

def forward_hook(module, input, output):
	# 对输入、输出或模块进行操作
	pass
module = SomePyTorchModule()
hook = module.register_forward_hook(forward_hook)

在前向传播过程中的特征提取和可视化
在特征可视化中，register_forward_hook()是一个非常有用的工具。我们可以在感兴趣的中间层注册forward hook，获取其输出特征，并进行可视化。这可以帮助我们理解模型在不同层次上学习到的特征表示，例如在卷积神经网络中查看过滤器的响应，或者在循环神经网络中观察隐藏状态的变化。

register_backward_hook()

定义与基本用法
register_backward_hook()同样是Module级别的hook函数，但它在反向传播过程中被调用。当模块的输出梯度计算完毕后，注册的回调函数会被调用，接收三个参数：模块本身、输入梯度、输出梯度。

基本用法如下：

def backward_hook(module, grad_input, grad_output):
	# 对输入梯度、输出梯度或模块进行操作
	pass
module = SomePyTorchModule()
hook = module.register_backward_hook(backward_hook)

在反向传播过程中的梯度分析和可视化
在梯度分析和可视化中，register_backward_hook()可以帮助我们监控和理解反向传播过程中梯度的流动和变化。通过注册backward hook，我们可以检查梯度的大小和分布，识别潜在的梯度问题，如梯度消失或爆炸，并据此调整模型结构或优化器参数。此外，梯度的可视化也可以提供有关模型训练过程的重要见解，帮助我们优化模型性能和稳定性。

三、register_forward_hook()详解

1. 功能与使用场景

register_forward_hook()是PyTorch中的一个模块级别的hook函数，主要用于在模型的前向传播过程中插入自定义操作。当模块的前向传播计算完毕后，注册的回调函数会被调用。
该函数的主要功能和使用场景包括：

特征提取：通过获取和分析模块的输入和输出，可以提取中间层的特征表示，用于后续的可视化或分析。
网络理解：通过观察不同层次的特征表示，可以帮助研究人员理解模型的学习过程和决策依据，提高模型的可解释性。
诊断问题：在回调函数中检查输入和输出，可以识别潜在的问题，如数据异常、层间不匹配等。

2. 示例代码与解释

以下是一个使用register_forward_hook()的基本示例：

import torch
import torch.nn as nn

class SimpleModel(nn.Module):
    def __init__(self):
        super(SimpleModel, self).__init__()
        self.conv = nn.Conv2d(1, 3, kernel_size=3)
    def forward(self, x):
        return self.conv(x)

model = SimpleModel()

def forward_hook(module, inputs, output):
    print(f"Module: {module}")
    print(f"Input: {inputs[0].shape}")
    print(f"Output: {output.shape}")

hook = model.conv.register_forward_hook(forward_hook)
input_data = torch.randn(1, 1, 28, 28, requires_grad=True)
output = model(input_data)
hook.remove()

在这个示例中，我们首先定义了一个简单的卷积神经网络，并在其内部的卷积层注册了一个forward_hook。当前向传播计算完该卷积层的输出时，我们的回调函数forward_hook会被调用，打印出模块、输入和输出的信息。结果如下：

Module: Conv2d(3, 6, kernel_size=(3, 3), stride=(1, 1))
Input: torch.Size([1, 1, 28, 28])
Output: torch.Size([1, 3, 26, 26])

3. 在特征可视化中的具体应用

中间层输出的可视化

中间层输出的可视化是深度学习研究中的一个重要工具，它可以帮助我们了解模型在处理输入数据时的学习过程和特征表示。

下面是一个使用register_forward_hook()进行中间层输出可视化的示例：

import matplotlib.pyplot as plt

def feature_visualization_hook(module, inputs, output):
    # 将输出特征图转换为RGB图像
    output = output.permute(0, 2, 3, 1)
    feature_map = output.detach().squeeze().numpy()
    feature_map -= feature_map.min()
    feature_map /= feature_map.max()
    feature_map *= 255
    feature_map = feature_map.astype(np.uint8)
    # print(feature_map.shape)
    plt.imshow(feature_map, cmap='gray')
    plt.title(f"Feature Map at Module {module}")
    plt.show()

hook = model.conv.register_forward_hook(feature_visualization_hook)
input_data = torch.randn(1, 1, 28, 28)
output = model(input_data)
hook.remove()

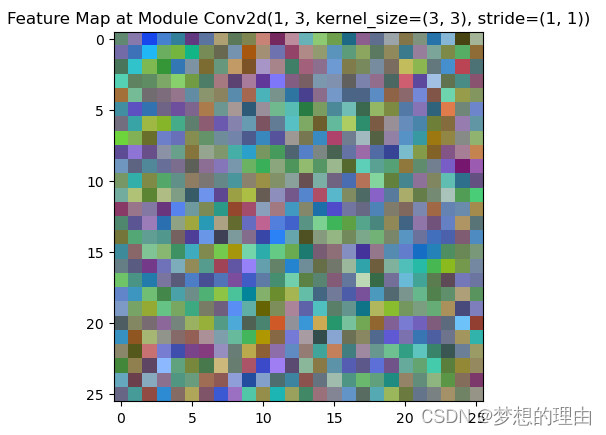

结果如下

Module: Conv2d(1, 3, kernel_size=(3, 3), stride=(1, 1))
Input: torch.Size([1, 1, 28, 28])
Output: torch.Size([1, 3, 26, 26])

中间层输出可视化

在这个示例中，我们在每次前向传播计算完卷积层的输出后，都会将其转换为灰度图像并进行可视化，以便观察模型在处理输入数据时学习到的特征表示。

网络理解与诊断

通过register_forward_hook()，我们可以深入理解模型的工作原理，并诊断可能存在的问题。

下面是一个使用register_forward_hook()进行网络理解与诊断的示例：

def network_inspection_hook(module, inputs, output):
    # 检查输入和输出的形状是否匹配
    if len(inputs[0]) != len(output):
        print(f"Mismatched input and output shapes at module {module}: {input.shape} vs {output.shape}")

    # 计算输出的平均值和标准差
    mean = output.mean().item()
    std = output.std().item()

    print(f"Module: {module}")
    print(f"Input: {inputs[0].shape}")
    print(f"Output: {output.shape}, Mean: {mean:.4f}, Std: {std:.4f}")

hook = model.conv.register_forward_hook(network_inspection_hook)
input_data = torch.randn(2, 1, 28, 28)
output = model(input_data)
hook.remove()

结果如下：

Module: Conv2d(1, 3, kernel_size=(3, 3), stride=(1, 1))
Input: torch.Size([2, 1, 28, 28])
Output: torch.Size([2, 3, 26, 26]), Mean: -0.0609, Std: 0.5219

在这个示例中，我们在每次前向传播计算完卷积层的输出后，都会检查输入和输出的形状是否匹配，并计算输出的平均值和标准差。这些信息可以帮助我们理解模型的行为，并识别潜在的问题，如层间不匹配、激活函数饱和等。

四、register_backward_hook()详解

1. 功能与使用场景

register_backward_hook()是PyTorch中的一个模块级别的hook函数，主要用于在模型的反向传播过程中插入自定义操作。当模块的输出梯度计算完毕后，注册的回调函数会被调用。
该函数的主要功能和使用场景包括：

梯度监控：通过获取和分析模块的输入和输出梯度，可以监控模型在训练过程中的梯度行为，识别潜在的梯度问题，如梯度消失或爆炸。
优化策略实施：可以在回调函数中实现自定义的优化策略，如梯度裁剪、权重衰减等。
可视化：通过提取和处理梯度信息，可以进行梯度分布的可视化，帮助研究人员理解模型的学习过程和优化行为。

2. 示例代码与解释

以下是一个使用register_backward_hook()的基本示例：

import torch
import torch.nn as nn
torch.random.manual_seed(0)
class SimpleModel(nn.Module):
    def __init__(self):
        super(SimpleModel, self).__init__()
        self.linear = nn.Linear(10, 5)

    def forward(self, x):
        return self.linear(x)

model = SimpleModel()

def backward_hook(module, grad_input, grad_output):
    print(f"Module: {module}")
    for x in grad_input:
        if x is None: continue
        print(f"Input Gradients: {x.shape}")
    for x in grad_output:
        if x is None: continue
        print(f"Output Gradients: {x.shape}")

hook = model.linear.register_backward_hook(backward_hook)

input_data = torch.randn(1, 10, requires_grad=True)
target_data = torch.randn(5)

output = model(input_data)
loss = torch.mean((output - target_data) ** 2)
loss.backward()
hook.remove()

结果如下：

Module: Linear(in_features=10, out_features=5, bias=True)
Input Gradients: torch.Size([5])
Input Gradients: torch.Size([1, 10])
Input Gradients: torch.Size([10, 5])
Output Gradients: torch.Size([1, 5])

在这个示例中，我们首先定义了一个简单的线性模型，并在其内部的线性层注册了一个backward_hook。当反向传播计算完该线性层的梯度时，我们的回调函数backward_hook会被调用，打印出模块、输入梯度和输出梯度的信息。

3. 在特征可视化中的具体应用

梯度裁剪的监控
梯度裁剪是一种常用的正则化技术，用于防止梯度爆炸。通过注册register_backward_hook()，我们可以监控模型中每个模块的梯度大小，并在梯度超过预设阈值时进行裁剪。
下面是一个简单的梯度裁剪监控示例：

clipping_threshold = 0.1

def gradient_clipping_hook(module, grad_input, grad_output):
    # 检查梯度是否存在
    grad_input = [g for g in grad_input if g is not None]
    grad_output = [g for g in grad_output if g is not None]

    # 获取当前模块的最大梯度值
    max_gradient = max(max(torch.abs(g).max().item() for g in gradients) for gradients in [grad_input, grad_output] if gradients)

    if max_gradient > clipping_threshold:
        print(f"Gradient clipping triggered at module {module} with max gradient: {max_gradient}")
        # 对输入和输出梯度进行裁剪
        grad_input = [torch.clip(g, -clipping_threshold, clipping_threshold) if g is not None else None for g in grad_input]
        grad_output = [torch.clip(g, -clipping_threshold, clipping_threshold) if g is not None else None for g in grad_output]


hook = model.linear.register_backward_hook(gradient_clipping_hook)

input_data = torch.randn(1, 10, requires_grad=True)
target_data = torch.randn(5)
# 进行前向和反向传播
output = model(input_data)
loss = torch.mean((output - target_data) ** 2)
loss.backward()

# 移除钩子
hook.remove()

我们故意把阈值设小，结果如下

Gradient clipping triggered at module Linear(in_features=10, out_features=5, bias=True) with max gradient: 1.5577800273895264

梯度分布的可视化
通过register_backward_hook()，我们可以获取模型中每个模块的梯度信息，并进行可视化，以了解梯度的分布情况。
下面是一个使用matplotlib进行梯度分布可视化的示例：

import matplotlib.pyplot as plt

def gradient_distribution_hook(module, grad_input, grad_output):
    gradients = grad_input + grad_output

    for g in gradients:
        plt.hist(g.detach().flatten().numpy(), bins=50, alpha=0.5)
    plt.xlabel("Gradient Value")
    plt.ylabel("Frequency")
    plt.title(f"Gradient Distribution at Module {module}")
    plt.show()

hook = model.linear.register_backward_hook(gradient_distribution_hook)
input_data = torch.randn(1, 10, requires_grad=True)
target_data = torch.randn(5)
# 进行前向和反向传播
output = model(input_data)
loss = torch.mean((output - target_data) ** 2)
loss.backward()
hook.remove()

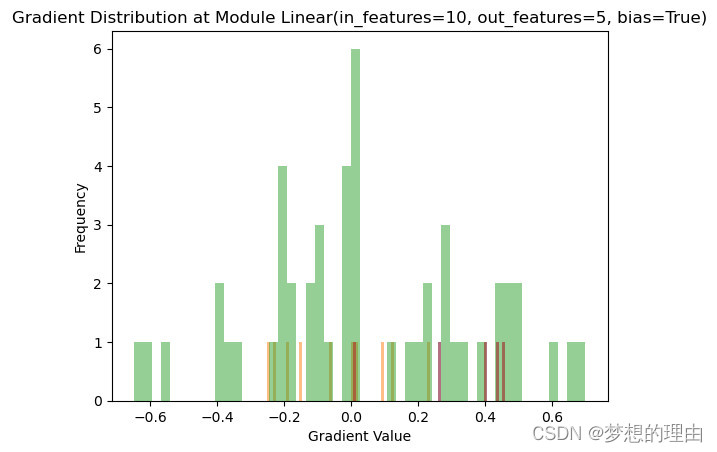

结果如下：
梯度分布的可视化

在这个示例中，我们在每次反向传播计算完梯度后，都会绘制梯度分布的直方图，以便观察梯度的分布情况。这有助于我们识别潜在的梯度问题，并据此调整模型结构或优化器参数。

五、register_hook()详解

1. 功能与使用场景（相对于module级别的hook）

register_hook()是Tensor级别的hook函数，它允许我们在某个Tensor的梯度计算过程中插入自定义操作。相对于module级别的hook（如register_forward_hook()和register_backward_hook()），register_hook()提供了更细粒度的控制，可以直接在Tensor级别进行操作。

该函数的主要功能和使用场景包括：

变量级别的梯度监控：通过在特定Tensor上注册hook，可以精确地监控和分析该变量的梯度信息，而不仅仅局限于整个模块的输入和输出梯度。
自定义计算图操作的跟踪：在某些情况下，我们可能需要在计算图中插入自定义的操作或计算，register_hook()提供了一个方便的接口来实现这一点。

2. 示例代码与解释

以下是一个使用register_hook()的基本示例：

import torch

# 创建一个随机张量
x = torch.randn(3, 4, requires_grad=True)
# 定义一个回调函数
def gradient_hook(grad):
    print(f"Gradient of x: {grad.shape}")
# 在张量x上注册梯度hook
x.register_hook(gradient_hook)
# 创建一个依赖于x的张量y，并进行前向传播计算
y = x ** 2
out = y.mean()
out.backward()

结果如下

Gradient of x: torch.Size([3, 4])

在这个示例中，我们在张量x上注册了一个梯度hook。当反向传播计算x的梯度时，我们的回调函数gradient_hook会被调用，打印出x的梯度信息。

3. 在特征可视化中的具体应用

变量级别的梯度监控

通过register_hook()，我们可以精确地监控和分析模型中特定变量的梯度信息。

下面是一个使用register_hook()进行变量级别梯度监控的示例：

class SimpleModel(nn.Module):
    def __init__(self):
        super(SimpleModel, self).__init__()
        self.conv = nn.Conv2d(1, 3, kernel_size=3)
    def forward(self, x):
        return self.conv(x)

model = SimpleModel()

def gradient_monitor_hook(grad):
    print(f"Gradient of weight tensor: {grad.norm().item():.4f}")

# 获取模型的第一个卷积层的权重张量
conv_weight = model.conv.weight

# 在权重张量上注册梯度hook
hook = conv_weight.register_hook(gradient_monitor_hook)

input_data = torch.randn(1, 1, 28, 28)
output = model(input_data)

# 计算损失并进行反向传播
loss = output.mean()
loss.backward()
hook.remove()

在这个示例中，我们在模型的第一个卷积层的权重张量上注册了一个梯度hook。每当反向传播计算这个权重张量的梯度时，我们的回调函数gradient_monitor_hook会被调用，打印出权重张量的梯度范数。

自定义计算图操作的跟踪

在某些情况下，我们可能需要在计算图中插入自定义的操作或计算。register_hook()提供了一个方便的接口来实现这一点。

下面是一个使用register_hook()进行自定义计算图操作跟踪的示例：

class SimpleModel(nn.Module):
    def __init__(self):
        super(SimpleModel, self).__init__()
        self.fc1 = nn.Linear(2, 3)
        self.fc2 = nn.Linear(3, 4)

    def forward(self, x):
        y = self.fc1(x)
        y = self.fc2(y)
        return y

model = SimpleModel()

def custom_operation_hook(grad):
    # 对梯度进行自定义操作，例如指数平滑
    smoothed_grad = grad * 0.9 + grad.detach() * 0.1
    return smoothed_grad

# 获取模型的第一个全连接层的权重张量
fc1_weight = model.fc1.weight

# 在权重张量上注册梯度hook
hook = fc1_weight.register_hook(custom_operation_hook)

input_data = torch.randn(1, 2)
output = model(input_data)

# 计算损失并进行反向传播
loss = output.mean()
loss.backward()
hook.remove()

在这个示例中，我们在模型的第一个全连接层的权重张量上注册了一个梯度hook。每当反向传播计算这个权重张量的梯度时，我们的回调函数custom_operation_hook会被调用，对梯度进行指数平滑处理，然后返回修改后的梯度。这样，我们就在计算图中插入了一个自定义的操作。

六、总结

1. hook函数在PyTorch特征可视化中的重要性

hook函数在PyTorch特征可视化中扮演着至关重要的角色。通过使用register_forward_hook(), register_backward_hook()和register_hook()，研究人员和开发者能够深入到神经网络的内部工作流程中，提取和分析关键的信息。

这些hook函数使得我们能够：

监控和理解模型的中间层特征表示，这对于解释模型的行为、识别潜在问题以及优化模型性能至关重要。
实时监控梯度信息，检测梯度消失或爆炸等常见问题，从而调整优化策略和模型参数。
在不修改模型结构的前提下，自定义计算图操作和梯度计算，为研究和开发提供了极大的灵活性。
通过特征可视化，提高模型的可解释性和透明度，有助于建立用户对模型的信任。

2. 如何根据实际需求灵活运用不同的hook函数

选择和运用hook函数应基于具体的研究目标和实际需求。以下是一些指导原则：

当需要关注模型的中间层特征表示和网络行为理解时，使用register_forward_hook()。这可以帮助你观察和解释模型在处理输入数据时的学习过程，并进行特征可视化。
当需要监控和分析模型的梯度信息，识别梯度问题或实施优化策略时，使用register_backward_hook()。这有助于你了解模型的优化过程，并作出相应的调整。
当需要对单个变量或权重的梯度进行精细控制和分析，或者在计算图中插入自定义操作时，使用register_hook()。这为实现更复杂和特定的任务提供了可能。
在某些情况下，你可能需要同时使用多个级别的hook来满足不同的需求。例如，你可以同时使用register_forward_hook()和register_backward_hook()来全面了解模型的前向传播和反向传播过程。

总的来说，理解和灵活运用hook函数是提升深度学习研究和开发效率的关键。通过结合不同的hook函数和可视化技术，我们可以更好地理解神经网络的工作原理，优化模型性能，以及解决实际应用中的挑战。

梦想的理由

关注

29
点赞
踩
33

收藏

觉得还不错? 一键收藏
1
评论
深入理解PyTorch中的Hook机制：特征可视化的重要工具与实践

本博客探讨了PyTorch中hook函数在特征可视化中的应用。重点介绍了register_forward_hook()、register_backward_hook()和register_hook()的使用。register_forward_hook()用于中间层特征分析和可视化，register_backward_hook()用于梯度监控和梯度爆炸检测，而register_hook()提供细粒度控制，适用于变量级别梯度监控和自定义计算图操作。
复制链接

扫一扫
