单片机实验六 动态数码管实验

实验六 动态数码管实验

一、实验目的

1.熟悉实验软件和硬件，进行正确的接线；
2.编程使得数码管排依次显示01234567

二、实验软硬件

1.Keil uVision4
2.PZISP自动下载软件
3.HC6800S开发板

三、实验原理

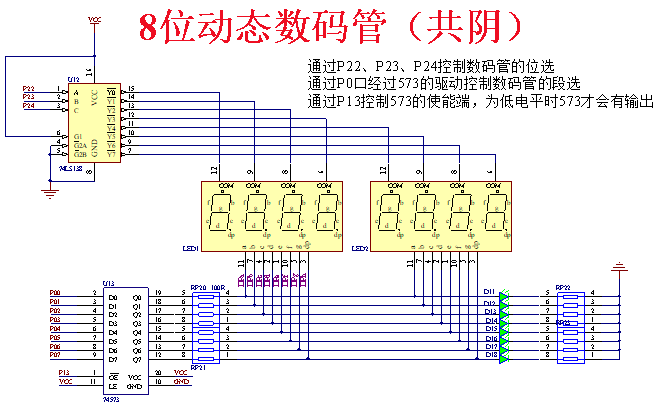

动态数码管实验整体图
通过P22、P23、P24控制3-8译码器来对数码管进行位选，通过P0口经过573的驱动控制数码管的段选，通过P13控制573的使能端，为低电平时573才会有输出。

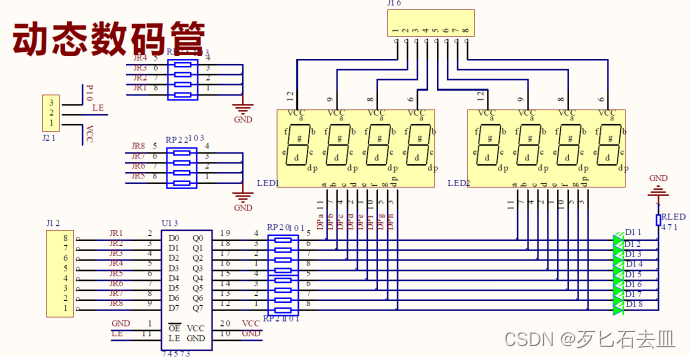

动态数码管硬件图
当一个选通端（E1）为高电平，另二个选通端（（/E2））和（/E3））为低电平时，可将地址端（A0、A1、A2）的二进制编码在Y0至Y7对应的输出端以低电平译出。输出为Y0至Y7的非，比如：A2A1A0=110时，则Y6输出端输出低电平信号。

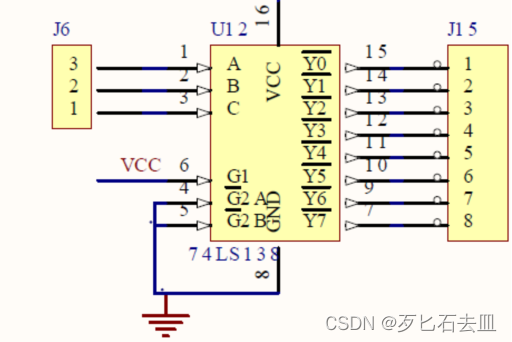

138译码器硬件

四、软件流程图

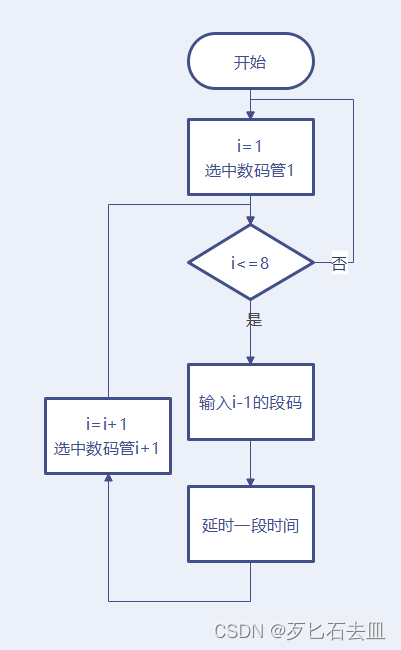

动态数码管实验程序流程图

五、实验代码

1.#include<reg51.h>
2.
3.#define GPIO_DIG P1
4.
5.sbit LSA=P2^2;
6.sbit LSB=P2^3;
7.sbit LSC=P2^4;
8.
9.unsigned char DisplayData[17]={
10.0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,
11.0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};
12.
13.void DigDisplay()
14.{
15.    unsigned char i;
16.    unsigned int j;
17.    for(i=0;i<8;i++)
18.    {
19.        switch(i)
20.        {
21.            case(0):LSA=0;LSB=0;LSC=0; break;//显示第0位
22.            case(1):LSA=1;LSB=0;LSC=0; break;//显示第1位
23.            case(2):LSA=0;LSB=1;LSC=0; break;//显示第2位
24.            case(3):LSA=1;LSB=1;LSC=0; break;//显示第3位
25.            case(4):LSA=0;LSB=0;LSC=1; break;//显示第4位
26.            case(5):LSA=1;LSB=0;LSC=1; break;//显示第5位
27.            case(6):LSA=0;LSB=1;LSC=1; break;//显示第6位
28.            case(7):LSA=1;LSB=1;LSC=1; break;//显示第7位
29.        }
30.        GPIO_DIG=DisplayData[i];//发送段码
31.        j=1000;          //控制显示位的保留的时间
32.        while(j--);
33.        GPIO_DIG=0x00;
34.    }
35.}
36.void main(void)
37.{
38.    while(1)
39.    {
40.        DigDisplay();
41.    }
42.}

六、实验步骤

1.连接实验相关模块连线

硬件线路图
2.编写动态数码管程序
用三根LSA、LSB和LSC 输出到38译码器中，比如输入000，选中第一个数码管。然后把数据通过P1送出给数码管，然后改数码管显示相应的数字。其后，开始循环选中第二个数码管，送数字，然后第三个…依次循环，每次显示之间间隔一段时间，间隔时间合适便可达到数码管排依次显示01234567的效果。
3.下载动态数码管程序

程序下载界面
4.观察实验现象
实验现象就是随着延时的增加，第一个数码管显示0，然后第一个数码管灭，第二个显示1，之后第二个数码管灭，第三数码管显示2… 间隔时间过小的话的，呈现的效果是8个数码管同时显示01234567。

七、实验思考

有人说，静态数码管是动态的，动态数码管是静态的。其实这里面的静态动态并不是那样理解的，静态数码管直接是使能的，之后可以往里面写入数值对应的段码，这时就可以显示出相应的数值。动态数码管是一排，通常应该有八个，要用一个38译码器连接它们的使能端。它们的连接相同的数据总线，通过选择，相应的数码管将数字读入显示。它其实是在不停的动作的，只是扫描的比较快，人眼看到的是“静态”的。
这样就可以用3根控制线和8根数据线完成8个数码管的显示。如果这8个数码管用静态的方式显示就需要8*8根线，但51单片机很难可以有这么多IO口资源。即使对于其它种类的单片机来说，64个IO口也是一个不小的开销。
本实验要求并38译码器转换不同状态是时间延长多一点，就出现了第一个数码管显示0，然后灭。第二个数码管显示1，然后灭…这样的效果。
