WTGNet-HT/P海天注塑机PILOT数据采集网关

WTGNet-HT/P海天注塑机PILOT数据采集网关

01

产品简介

1.1 应用场景

海天PILOT数据采集网关主要为工业设备联网项目提供硬件支持，帮助上层终端通过以太网、WIFI或者4G等方式采集底层工业设备的数据，进而对这些数据进行统计和分析。

海天PILOT数据采集网关为海天注塑机PILOT系列控制器专用。

1.2 产品分类

海天PILOT数据采集网关根据支持的网络方式分为3种型号：

WTGNet-HT/P：只支持以太网；

WTGNet-HT/P-W：支持以太网和WIFI；

WTGNet-HT/P-W4：支持以太网、WIFI和4G；

02

安装与参数设置

海天PILOT数据采集网关需要外接24V DC电源，可以安装在35mm标准导轨上，网线的连接步骤如下：

1.将原系统中屏幕连控制器的网线拔下后连接到海天PILOT数据采集网关LAN口的任一网口（LAN口支持两口交换机功能）；

2.通过网线连接控制器和海天PILOT数据采集网关的LAN口的另外一个网口；

3.通过网线连接电脑和海天PILOT数据采集网关的NET口；

安装完成后，用户可以通过参数设置工具WTGLink对海天PILOT数据采集网关的参数进行设置。

2.1 参数设置工具说明

2.1.1搜索设备

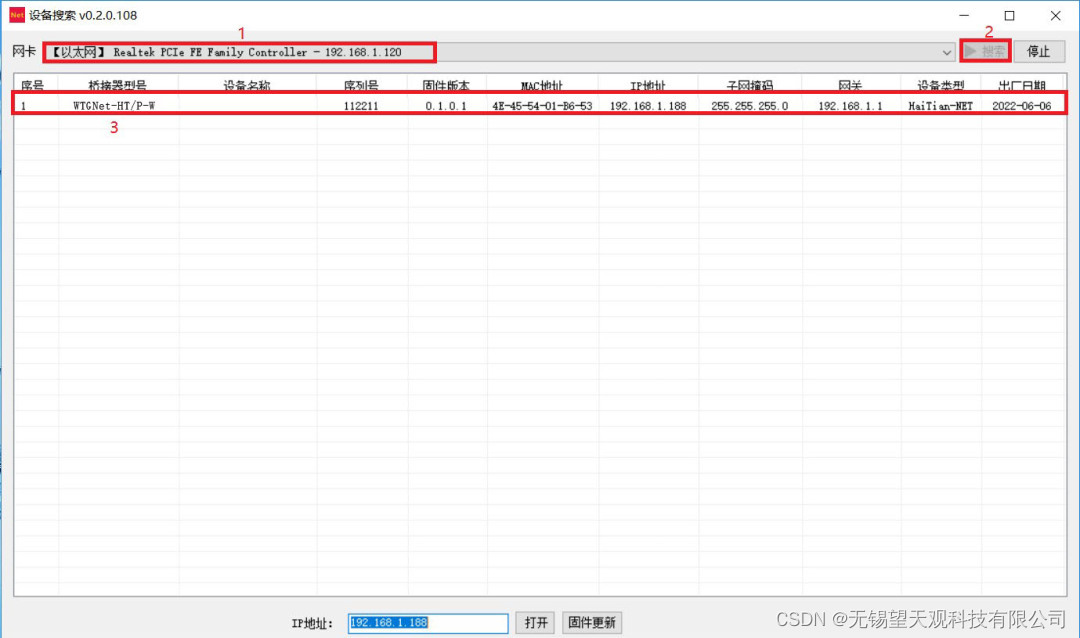

打开参数配置工具WTGLink，选择电脑和海天PILOT数据采集网关连接的网卡，点击【搜索】按钮，可以搜索到海天PILOT数据采集网关；

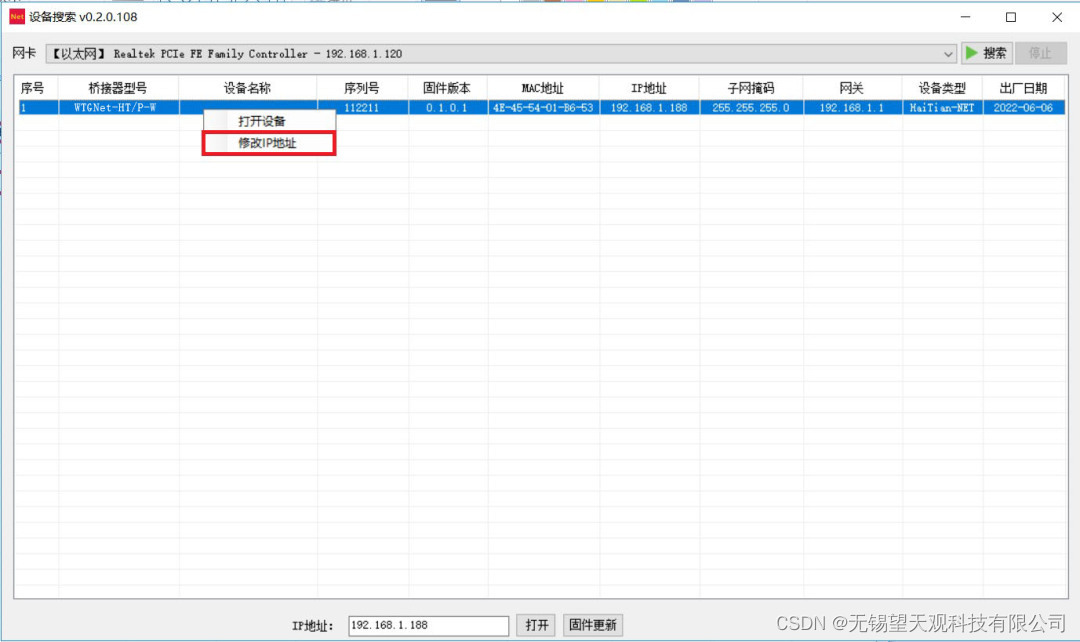

2.1.2修改IP

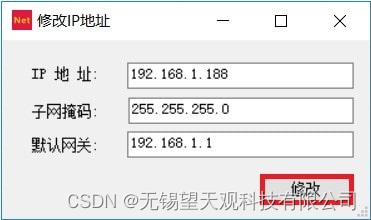

如果要修改海天PILOT数据采集网关IP地址、子网掩码、网关参数，可以选中海天PILOT数据采集网关，右键鼠标，选择【修改IP地址】，在弹出的对话框中，输入想要修改的IP地址、子网掩码、网关后，点击【修改】按钮；

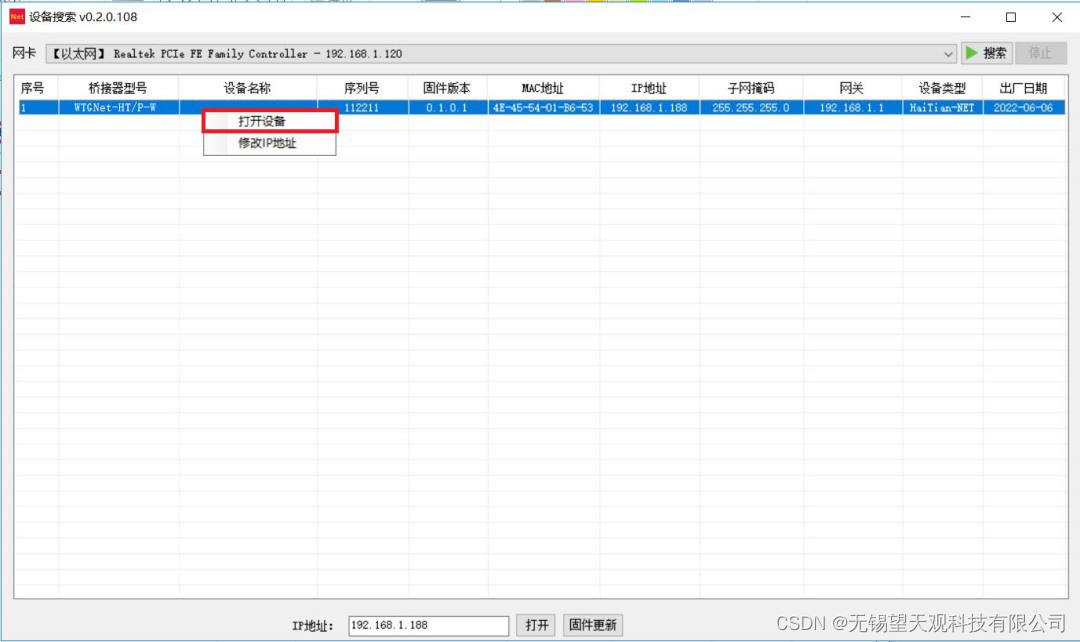

2.1.3 打开设备

选择海天PILOT数据采集网关，右键鼠标，选择【打开设备】可以进入海天PILOT数据采集网关的参数设置、诊断、测试页面；





2.1.4 配置界面

打开后配置界面如下：



参数说明如下：

【设备名称】：可以为海天PILOT数据采集网关连接的现场设备命名，例如：1号注塑机，也可以不设置；

LAN：

【IP地址】：设置海天PILOT数据采集网关lan口的IP地址，建议默认；

【子网掩码】：设置海天PILOT数据采集网关lan口的子网掩码，建议默认；

【网关】：设置海天PILOT数据采集网关lan口的网关，建议默认；

【Modbus端口】：建议默认；

【Modbus地址模式】：建议默认；

【Modbus站地址】：建议默认；

NET：

【IP地址】：设置海天PILOT数据采集网关NET口的IP地址，根据需求修改；

【子网掩码】：设置海天PILOT数据采集网关NET口的子网掩码，根据需求修改；

【网关】：设置海天PILOT数据采集网关NET口的网关，根据需求修改；

注塑机：

【IP地址】：设置注塑机的IP地址，建议默认；

【端口】：设置注塑机通讯端口号，建议默认；

【协议】：设置注塑机通讯协议，建议默认；

修改完参数，点击【下载配置】按钮即可。

2.1.5 WIF设置

选择【WIFI】选项页，打开WIFI配置界面如下：

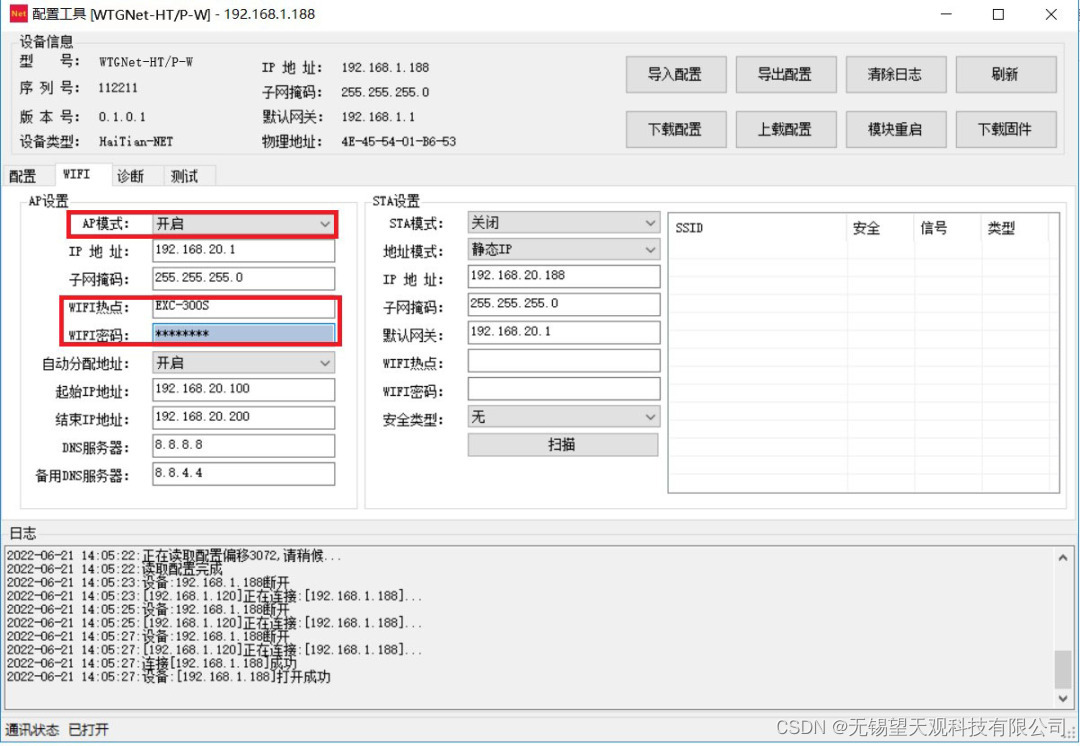

<AP模式>



AP模式：海天PILOT数据采集网关作为热点服务器，供其它wifi设备连接，设置步骤如下：

1.【AP模式】：设置为开启；

2.为海天PILOT数据采集网关设置【WIFI热点】和【WIFI密码】；

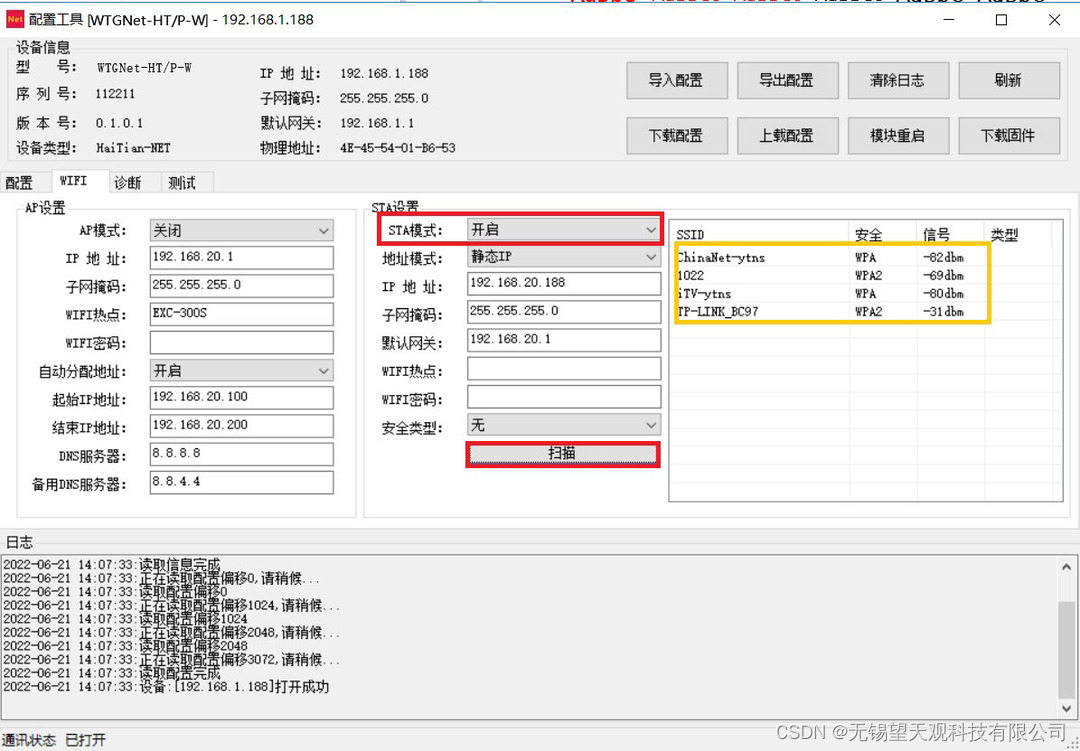

<STA模式>





STA模式：海天PILOT数据采集网关作为客户端，连接wifi热点服务器，设置步骤如下：

1.【STA模式】：设置为开启；

2.点击【扫描】按钮，扫描完成后将显示所有可用WIFI热点信息；

3.鼠标双击需要连接的WIFI热点名称，输入【WIFI密码】；

4.【地址模式】：设置为静态；

5.设置海天PILOT数据采集网关的【IP地址】、【子网掩码】、【网关】，保证和连接的WIFI热点网络在同一网段。

2.1.6 诊断界面

选择【诊断】选项页，打开诊断界面可以查看海天PILOT数据采集网关的运行情况：

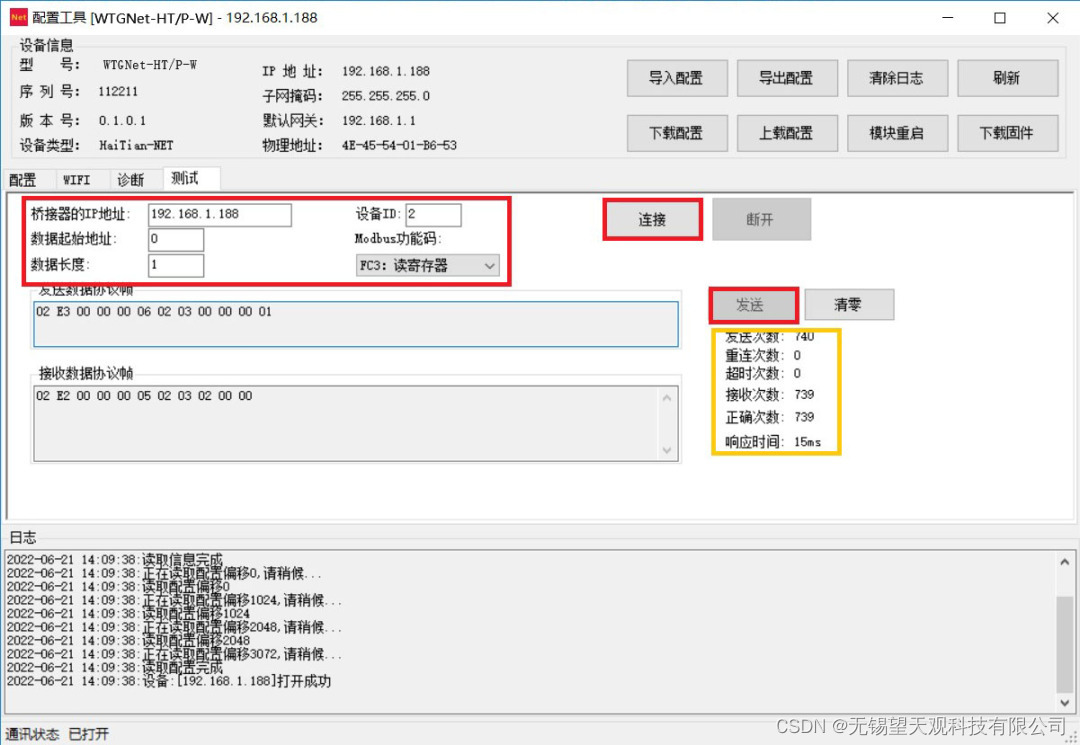

2.1.7 测试界面

选择【测试】选项页，打开测试界面，设置完通讯参数，依次点击【连接】按钮----【发送】按钮，可以测试海天PILOT数据采集网关和控制器之间的通讯是否正常；



03

技术参数

基本参数	产品名称：	海天PILOT数据采集网关
	产品型号：	WTGNet-HT/P
	描述：	海天注塑机PILOT系列控制器以太网通讯
产品外观	外壳颜色：	工业灰
	通讯指示灯：	PWR/COM/4G/LAN/NET/WIFI
	以太网指示灯：	Link/Active
	复位按钮：	Reset
	尺寸（L*W*H）：	110*35*85mm
	重量：	300g
	安装方式：	35mm导轨安装
电源	供电方式：	外供DIP2
	电压：	24VDC/100mA
WIFI接口	IEEE标准	IEEE   802.11b/g/n
	工作频率	2.4G~2.4835GHZ
	接收灵敏度	-95dBm(Min)
	发射功率	18dBm(Max)
	工作模式	AP模式或者STA模式
	安全类型	WPA/WPA2/WEP
以太网通讯口LAN	接口类型：	RJ45
	传输速率：	10/100M
	通讯协议：	POLIT专用协议
	TCP连接数：	1
以太网通讯口NET	接口类型：	RJ45
	传输速率：	10/100M
	通讯协议：	ModbusTCP
	TCP连接数：	16
参数配置	参数工具：	WTGLink
	WEB浏览器：	默认IP：192.168.1.188
工作环境	温度：	-20~85℃
	湿度：	95%非凝露
认证	电磁兼容性：	2014/30/EU
	CE	是
