CNC采集网关WTGNet-NCU

01 产品介绍

WTGNet-NCU

CNC采集网关介绍

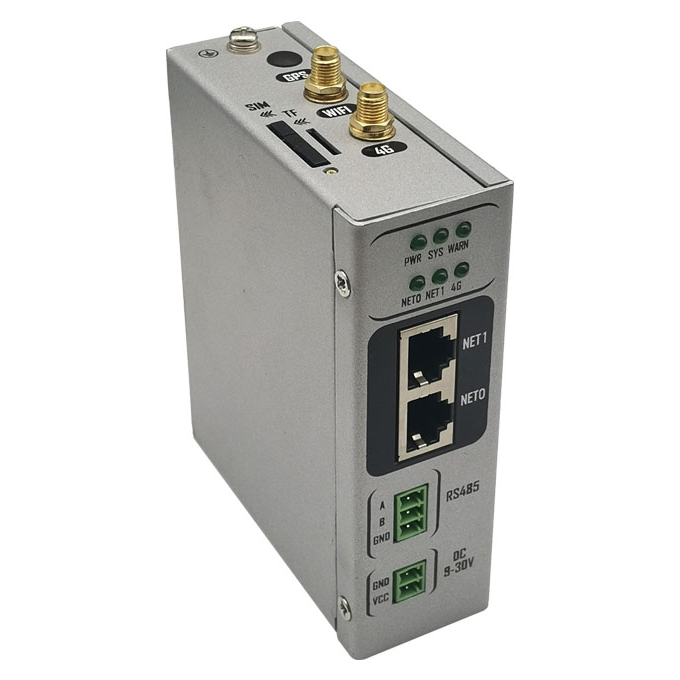

CNC采集网关

WTGNet-NCU智能采集网关是一款专门针对工业中常见的CNC和PLC控制系统设计的工业级数据采集网关。

02 采集功能

免授权采集

WTGNet-NCU机床数据采集网关可支持免授权采集发那科全系(Fanuc)； 三菱(Mitsubishi)；西门子(Siemens) 808D/810D/802Dsl/828D/828Dsl/840D/840Dsl；哈斯(Haas)；凯恩帝(knd)；海德汉(Heidenhain)；兄弟(Brother)；广州数控(GSK)；新代(Syntec)等主流CNC数控系统数据采集。

WTGNet-NCU同时可支持ModBus TCP/RTU，西门子(Siemens) Smart200/300/400/1200/1500，三菱(Mitsubishi)Fx系列/Q系列/A系列，  欧姆龙(Omron)Omron CH系列，罗克韦尔(AB)，库卡(KUKA)机器人，ABB机器人等PLC控制系统数据采集，通过简单的配置控制系统的ip，端口号，网关的ip等，就可以实现快速部署，满足数控机床，PLC控制系统各类信息化应用场景需要。

03 产品应用

数据分析和平台对接

WTGNet-NCU 提供强大的机床数据实时采集功能，可以显示所有机床的实时状态以及生产完成情况。

WTGNet-NCU可提供强大的数据分析能力，可以给您提供机床利用率、机床故障分布等上百种统计图表，可准确地分析出各种生产瓶颈原因、预测机床故障趋势等。

WTGNet-NCU 具有良好的集成性，提供数据库（Mysql、Sqlserver、Oracle）及MQTT等对接方式，可与 MES/ERP/工业互联网平台等系统完美集成，为 MES/ERP 系统提供实时的生产完工信息，使您的计划更准确、措施更科学。

通过 WTGNet-NCU（设备数据采集）实现设备运行数据实时自动采集、存储，实时反馈设备开关机状态、报警信息、当前加工程序、转速、进给、倍率、负载功率、坐标、刀具信息等信息。为车间科学安排生产计划、采取正确措施提供准确、可靠的数据基础。实现对局域网内每台设备的工作负荷、运行时间统计、按照不同的周期， 对设备开机时间、有效加工时间、停机时间、故障时间等进行列表和图形化统计。通过自动采集设备的工作状态，并对故障信息、运行信息进行监控分析， 为设备部门做出科学有效的保养计划提供基础数据。 自动采集设备状态数据，通过系统的业务分析，对设备的违规操作及设备维修做出预警。

04 硬件参数

名称标配参数描述
尺寸110.00mm*90.00mm*35.00mm长 * 宽 * 高
CPUAM3352BZCZD60@600MHz

ARM Cortex-A8 架构，工业级温宽

内存256MB DDR3工业级温宽：-40℃    +85℃
NandFlash256MB SLC NandFlash工业级温宽：-40℃    +85℃

05 有线网络

网卡IP地址备注
NET0192.168.0.15/24用户自定义配置
NET0192.168.253.254/24

不可修改，永久有效

NET1192.168.0.15/24用户自定义配置
NET1192.168.254.254/24不可修改，永久有效

06 无线网络

无线网络仅支持 2.4G 网络，不支持隐藏 SSID，无线网络需要登陆之后在页面配置，使用 WiFi 网络需要检查天线是否正常。

07 4G网络

4G灯高低电平状态模块工作状态
慢闪（200ms 高/1800ms 低）找网状态
慢闪（1800ms 高/200ms 低）待机状态
快闪（125ms  高/125ms 低）数据传输模式

08 RS485

485 芯片为 MAX485，最多支持接入 32 个 485 网络设备。

CNC采集网关支持的数控系统

发那科(Fanuc)

支持发那科全系列，包括并不限于下列型号

FANUCSeries0i-MODELA

FANUCSeries0i-MODELB

FANUCSeries0i-MODELCNote1)

FANUCSeries0i-MODELD

FANUCSeries0iMate-MODELD

FANUCSeries0i-MODELF

FANUCSeries0iMate-MODELF

FANUCSeries0i-PD

FANUCSeries0i-PF

FANUCSeries15/150-MODELB

FANUCSeries15i/150i-MODELA

FANUCSeries15i/150i-MODELB

FANUCSeries16/160-MODELB

FANUCSeries16/160-MODELc

FANUCSeries18/180-MODELB

FANUCSeries18/180-MODELc

FANUCSeries21/210-MODELB

FANUCSeries16/160i-MODELA

FANUCSeries18i/180i-MODELA

FANUCSeries21i/210i-MODELA

FANUCSeries16i/160i-MODELB

FANUCSeries18i/180i-MODELB

FANUCSeries21i/210i-MODELB

FANUCSeries16i/160i-P

FANUCSeries18i/180i-P

FANUCSeries16i/160i-L

FANUCSeries16i/160i-W

FANUCSeries18i/180i-W

FANUCSeries30i-MODELA

FANUCSeries31i-MODELA

FANUCSeries32i-MODELA

FANUCSeries30i-MODELB

FANUCSeries31i-MODELB

FANUCSeries32i-MODELB

FANUCSeries35i-MODELB

FANUCSeries30i-PMODELB

FANUCSeries31i-PMODELB

FANUCSeries30i-LMODELB

FANUCSeries31i-LMODELB

FANUCSeries31i-WMODELA

FANUCSeries31i-WMODELB

FANUCPowerMatei-MODELH

FANUCPowerMatei-MODELD

FANUCPowerMotioni-MODELA

西门子(Siemens)

支持西门子全系列，包括并不限于下列型号：

Siemens808d

Siemens810D

Siemens802Dsl

Siemens828D

Siemens828Dsl

Siemens840D

Siemens840Dsl

三菱(Mitsubishi)

支持三菱网口全系列，包括并不限于下列型号：

MitsubishiCNCM700系列
MitsubishiCNCM700V系列
MitsubishiCNCM70系列
MitsubishiCNCM70V系列
MitsubishiCNCE70系列
MitsubishiCNCC70系列
MitsubishiCNCM800系列
MitsubishiCNCM80系列

哈斯(Hass)

支持哈斯全系列，串口需添加硬件：

Hass CNC由于官方接口限制，只支持官方定义固定功能的宏程序打印.目前市面上的HassCNC分为24针串口以及网口两种，均支持宏程序打印功能，支持X86，arm等硬件架构，可在任意平台移植，满足工业网关的低成本高稳定的需求.


支持所有24针串口以及网口版本

凯恩帝(knd)

只支持网口机床：

支持系统版本信息V4.3以上的系统

海德汉(Heidenhain)

支持海德汉网口全系列：

Heidenhain530

Heidenhain620

Heidenhain640

其中Heidenhain620/640无法采集程序名和报警号，需开通18号选项或者OPC才能实现全功能采集。

兄弟(Brother)

只支持网口机床：

支持自带网口全系列BrotherCNC

广州数控(GSK)

支持广州数控网口系统采集：

GSK988
GSK980tdi
GSK980mdi
GSK980mdc
GSK980tdc
GSK25i

其中980MDi软件版本需要升级到v3.33link以后才能支持采集功能

新代(Syntec)

支持新代116和118版本：

支持V2及以上版本
10.116.10以前的版本不支持
V210.116.10x~10.116.24x
V310.116.24x~10.116.36
V410.116.36x~最新

V410.118.36x~最新

ModBus

支持标准ModBus协议,支持TCP和RTU两种模式

西门子(Siemens)PLC

Siemens Smart200/300/400/1200/1500

三菱(Mitsubishi)PLC

Mitsubishi Fx系列/Q系列/A系列

欧姆龙(Omron)

Omron CH系列

罗克韦尔(AB)

全系列

库卡(KUKA)

全系列

ABB机器人

全系列
