笔者学习VPython的时候曾遇到了不少困难，所以在此撰写系列教程与案例，希望能对学习VPython提供相关借鉴。如有任何错误或疑问，欢迎评论指出！

本案例将实现相互绕转的双星，以下为详细教程：

1.初始准备

导入VPython库，设置模拟的画布，为了更好观察双星的绕转，这里稍微更改了摄像机的视角。

from vpython import *
display = canvas(width=500, height=500)
display.forward = vector(0,-.3,-1)

2.双星的构建与材质

这里双星的构建我们使用VPython中的sphere对象，我们将质量重的天体称为大星bigstar，将质量轻的天体称为小星smallstar。为使可视化更逼真，可以为天体添加材质，我们可以从以下网址：Solar Textures | Solar System Scope，下载相应的材质图片，并保存到相应路径之下(关于路径，不明白的可以自行查阅相关资料)

下面代码设置了双星的材质，材质所采用的图片为太阳的表面图，然后定义了双星的位置和半径，并且使双星留下运动的轨迹，其中大星的轨迹类型为“points”，轨迹的间隔为10，停留时间为50，并通过emissive=True使双星自发光（为区分双星，在导入表面纹理材质图片之前，对图片的色彩进行了处理）。

bigstar= sphere(texture="images/bigstar.jpg", pos=vector(-1e11,0,0), radius=2e10,
                make_trail=True, trail_type='points', interval=10, retain=50, emissive=True)
smallstar = sphere(texture="images/smallstar.jpg", pos=vector(1.5e11,0,0), radius=1e10,
                make_trail=True, interval=10, retain=50, emissive=True)

3.双星的质量与动量

一个物体由于具有质量和速度而具有动量，并由以下公式定义了动量，

$eq?%5Cvec%20p%20%3D%20m%20%5Cvec%20v$

假设该系统仅受到彼此间的万有引力的作用，则系统总动量守恒。大星，小星的质量以及大星的初始速度均由人为设定。由动量守恒，可求得小星的动量，

G = 6.7e-11 # 万有引力常数

bigstar.mass = 2e30
bigstar.p = vector(0, 0, -1e4) * bigstar.mass

smallstar.mass = 1e30
smallstar.p = -bigstar.p

4.更新双星的运动

万有引力定律可以写成如下表达式， $eq?%5Chat%20r$ 为r方向的单位向量

$\vec F = \displaystyle{\frac{Gm_1 m_2}{r^2}\hat r}$

由冲量定理可知，

$eq?m%20%5Cvec%20v%20%3D%20%5Cvec%20F%20t$

由此则可编写代码，在while循环中不断更新双星的位置与动量。

dt = 1e5
while True:
    rate(200)
    r = smallstar.pos - bigstar.pos
    F = G * bigstar.mass * smallstar.mass * r.hat / mag(r)**2
    bigstar.p = bigstar.p + F*dt
    smallstar.p = smallstar.p - F*dt
    bigstar.pos = bigstar.pos + (bigstar.p/bigstar.mass) * dt
    smallstar.pos = smallstar.pos + (smallstar.p/smallstar.mass) * dt

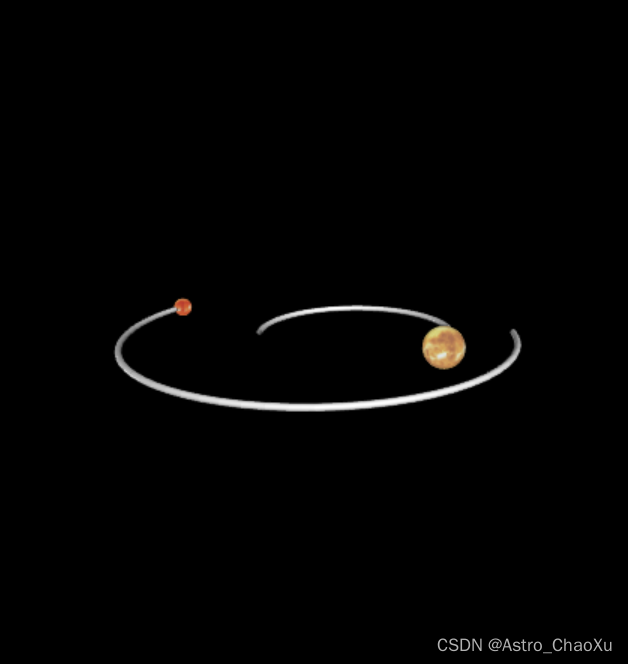

运行效果图如下所示：

按照以上思路，即可实现相互绕转的双星的案例，以下为源代码：

from vpython import *
display = canvas(width=500, height=500)
display.forward = vector(0,-.3,-1)

bigstar= sphere(texture="images/bigstar.jpg", pos=vector(-1e11,0,0), radius=2e10,
                make_trail=True, interval=10, retain=50, emissive=True)
smallstar = sphere(texture="images/smallstar.jpg", pos=vector(1.5e11,0,0), radius=1e10,
                make_trail=True,  interval=10, retain=50, emissive=True)

G = 6.7e-11 # 万有引力常数

bigstar.mass = 2e30
bigstar.p = vector(0, 0, -1e4) * bigstar.mass

smallstar.mass = 1e30
smallstar.p = -bigstar.p

dt = 1e5
while True:
    rate(200)
    r = smallstar.pos - bigstar.pos
    F = G * bigstar.mass * smallstar.mass * r.hat / mag(r)**2
    bigstar.p = bigstar.p + F*dt
    smallstar.p = smallstar.p - F*dt
    bigstar.pos = bigstar.pos + (bigstar.p/bigstar.mass) * dt
    smallstar.pos = smallstar.pos + (smallstar.p/smallstar.mass) * dt

参考文献
[1]. Morgan, Windsor A. and English, Lars Q., "VPython for Introductory Mechanics: Complete Version" (2019). VPython for Introductory Mechanics. 1.
