stm32循迹小车详细制作过程(附加完全版代码)

stm32循迹小车详细制作过程

硬件连接、程序加我🐧:2787718982或者csdn发私信,互相学习。

一.材料准备

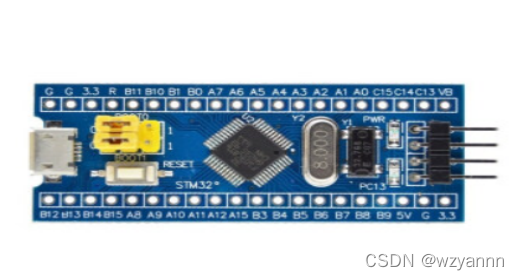

1、主控板
Stm32f103c8t6 (推荐,便宜够用)

在这里插入图片描述

2、下载器

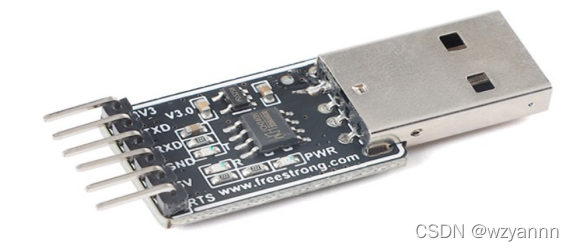

USB转TTL串口模块
在这里插入图片描述

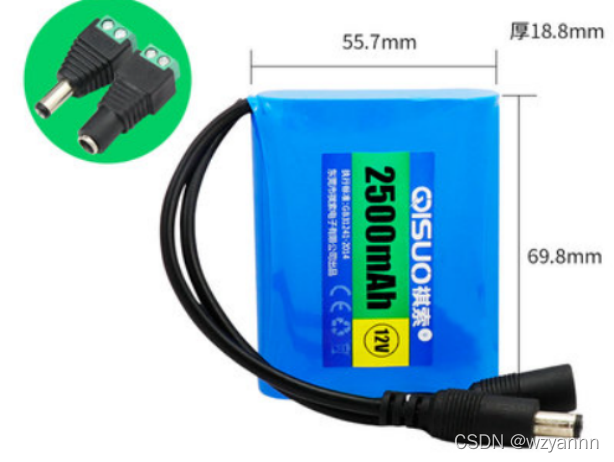

3、电源
12v锂电池组、配套充电器(推荐下图这种,方便,好接线,12v!12v! 12v!)
在这里插入图片描述

4、电机驱动模块

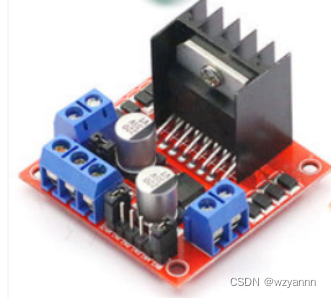

L298n电机驱动模块(尽量多备一两个,容易烧)
在这里插入图片描述

5、循迹模块

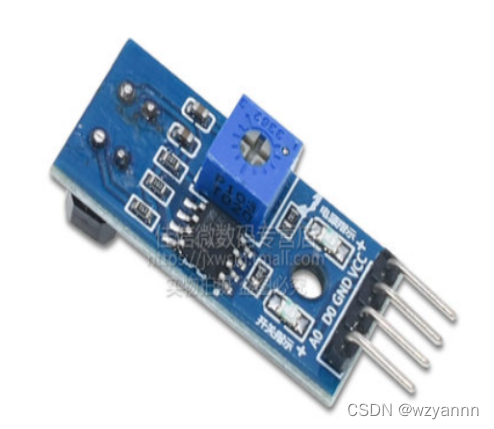

TCRT5000循迹模块(多买几个,四个吧)
在这里插入图片描述

6、杜邦线
公对公、母对母、公对母(都买上,不贵,消耗品)

在这里插入图片描述

7、开关
避免出现意外还是备一个吧
在这里插入图片描述

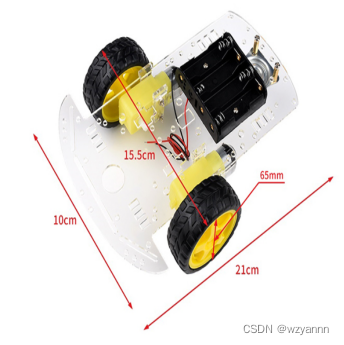

8、小车底座
有四个轮的,三个轮的(其中一个是万向轮)。
三个轮:好接线,可以转直角弯。
四个轮:稳定,也可以转直角弯,但相对来说比三个轮难转。
在这里插入图片描述

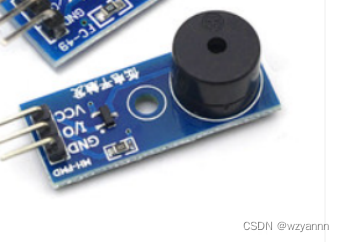

9、蜂鸣器模块
在这里插入图片描述

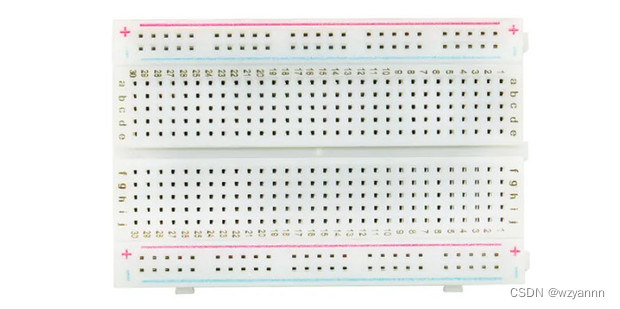

注意引脚不够,还需要再买一个小一点的面包板。

在这里插入图片描述
这里的面包板主要是拓展GND与VCC引脚,可以给多个循迹模块供电。

二.各器件详细解释

1.L298N介绍

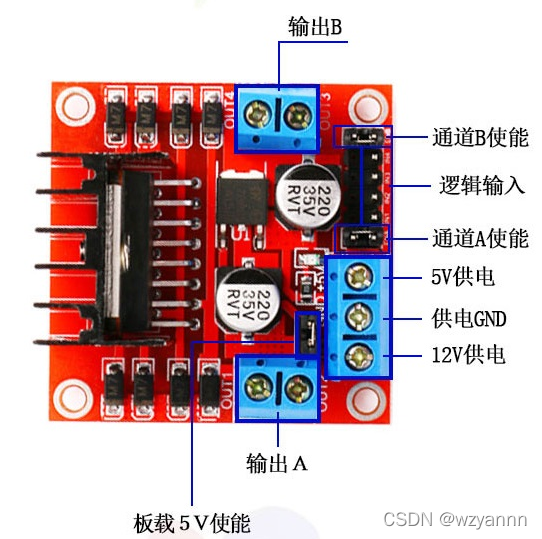

如图,中间的三个接线端从左到右分别为VCC、GND、+5,其中VCC为12V供电,GND为供电地,+5为5V供电;左右两边的接线端分别为输出A和输出B;排针部分引脚分别为ENA、IN1、IN2、IN3、IN4、ENB,其中IN1~4为逻辑输入,ENA和ENB为PWM使能,已经默认被接到5V,若要使用PWM调速
可取下跳帽使用。
在这里插入图片描述
2.stm32c8t6
(1) STM32F103C8T6是一款由意法半导体公司(ST)推出的基于Cortex-M3内核的32位微控制器,硬件采用LQFP48封装,属于ST公司微控制器中的STM32系列。
在这里插入图片描述
(2)程序下载方法
stm32f103c8t6的TX引脚为PA9 RX引脚为PA10。

串口下载的引脚

在这里插入图片描述

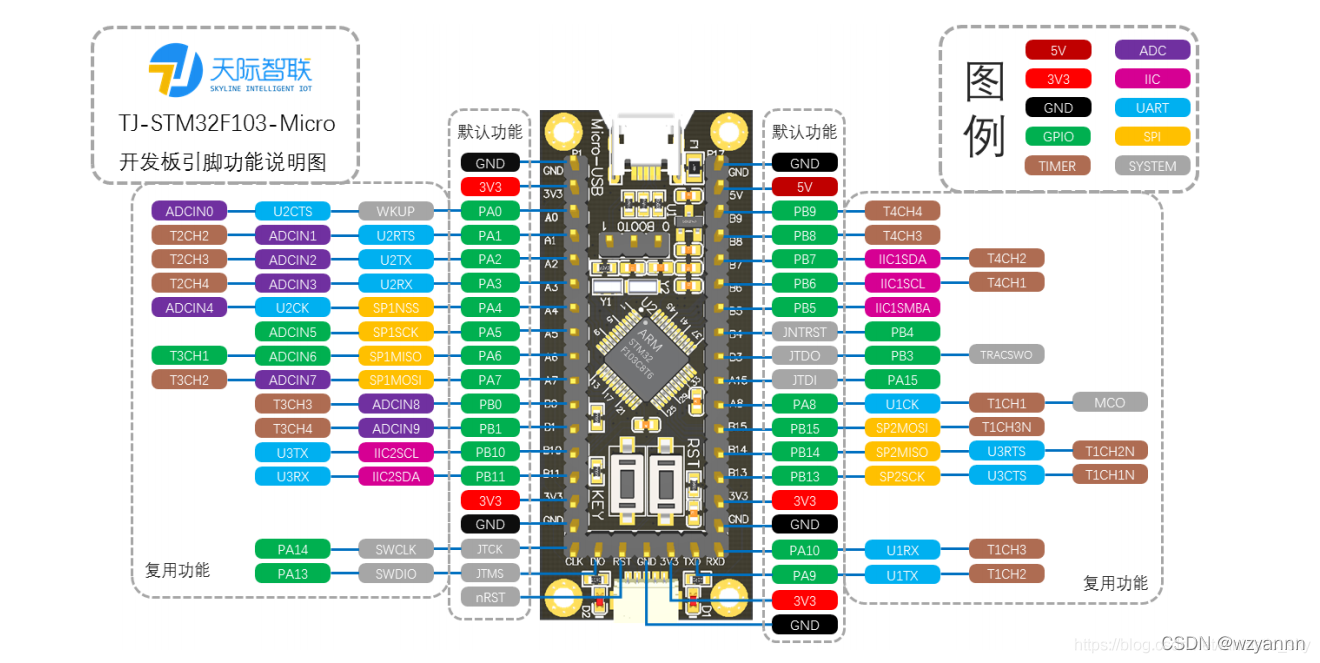

stm32f103c8t6的引脚

在这里插入图片描述

接线对应

STM32cp2102
3.3V3.3V
PA9(TXD引脚)RXD引脚
PA9(RXD引脚)TXD引脚
GNDGND

下载程序:

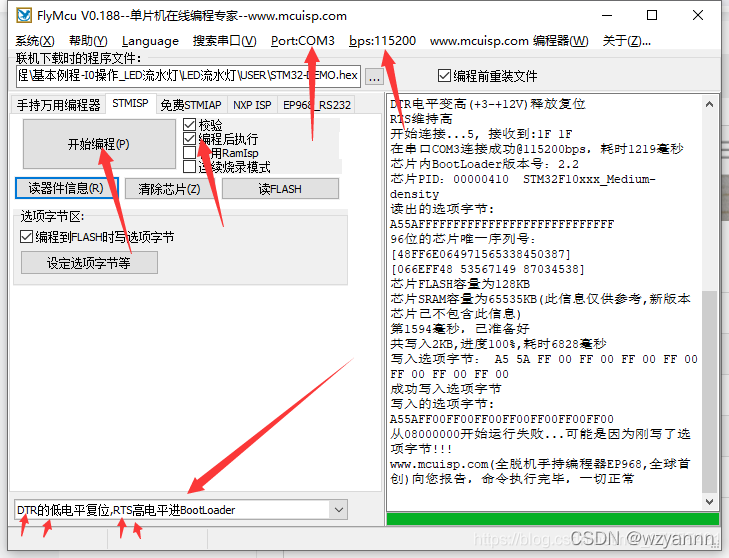

打开flymcu,设置如下
下载前将 boot0 = 1

在这里插入图片描述

然后就可以下载成功了
注意:下载程序完毕后,把boot0跳线帽复位即boot0 = 0
3.循迹模块
循迹原理非常简单,模块上配有一个输出指示灯,部分模块还有电源指示灯,我们主要关注输出指示灯。红外发射器一直发射红外线,红外线经发射后被接收,此时输出低电平,输出指示灯点亮。黑色是不反射红外线的,也就是说循迹模块遇到黑线,模块输出高电平,输出指示灯熄灭。当然除了遇到黑线熄灭,当距离太远红外线反射后检测不到,此时指示灯也会熄灭。那么如果要循迹,模块离地面要近,在没有遇到黑线时确保指示灯长亮,一旦指示灯熄灭就说明遇到黑线了。
在这里插入图片描述
如上图中4个管脚的,分别是VCC、GND、A0、D0。A0是模拟信号输出,D0是TTL电平输出。使用TCRT5000主要就是用来循迹,只需要连接VCC、GND、D0就可以了。

三.主要代码详细介绍

首先是主函数(main.c):
这里主要进行循迹条件的设置,保证小车可以按照黑线循迹。
注意:这里使用了五个TCRT5000模块,其中四个用来循迹,一个用来小车的无接触启动,如不需要可自行删除对应if语句,程序中有说明。


#include "stm32f10x.h"
#include "motor.h"
#include "delay.h"





 void Delay(u32 count)
 {
   u32 i=0;
   for(;i<count;i++);
 }
 int main(void)
 {

 motor_gpio();
 xunji_gpio();
 pwm();
	 delay_init();
	 if(GO==  0) //这里也是一个循迹,用来作无接触启动,若不需要可以删除
	 {
  while(1)
	{

//LEFT_ONE LEFT_TWO RIGHT_ONE RIGHT_TWO代表的是四个循迹
      if(LEFT_ONE==0&&LEFT_TWO==0&&RIGHT_ONE==0&&RIGHT_TWO==0)
			{
					 run();
			}
					else if(LEFT_ONE==0&&LEFT_TWO==1&&RIGHT_ONE==0&&RIGHT_TWO==0)
			{

			  left();
			}
						else if(LEFT_ONE==0&&LEFT_TWO==0&&RIGHT_ONE==0&&RIGHT_TWO==1)
			{

			 right();
			}
			else if(LEFT_ONE==1&&LEFT_TWO==1&&RIGHT_ONE==1&&RIGHT_TWO==1)
			{

			  turn();
				delay_ms(200);
				stop();
				delay_ms(5000);
			}






	}
}
 }

其次是pwm,循迹,及电机的初始化:
.h 文件


#ifndef __motor_H
#define __motor_H
#include "sys.h"
//可以按照此处接线 IN1~4对应L298n上的IN1~4
#define      IN1         PAout(6)
#define      IN2         PAout(5)
#define      IN3         PAout(4)
#define      IN4         PAout(3)

//可以按照此处接线 LEFT_ONE—— RIGHT_TWO 以及go 对应循迹模块上的D0
#define      LEFT_ONE      PBin(4)
#define      LEFT_TWO      PBin(6)
#define      RIGHT_ONE      PBin(7)
#define      RIGHT_TWO      PBin(8)
#define      GO        PBin(5)
void run(void);
void left(void);
void right(void);
void back(void);
void qleft(void);
void qight(void);
void stop(void);
void turn(void);
void motor_gpio(void);
void xunji_gpio(void);
void pwm(void);
#endif



.c文件


#include "motor.h"
#include "stm32f10x.h"

void motor_gpio()
{

  GPIO_InitTypeDef  GPIO_InitStructure;

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_4|GPIO_Pin_3;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

}

void xunji_gpio()
{
//这里是对五个循迹进行的引脚初始化
  GPIO_InitTypeDef  GPIO_InitStructure;
  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4|GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_5;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
  GPIO_Init(GPIOB, &GPIO_InitStructure);

}
void pwm()
{
//初始化pwm,PA1,PA2分别接L298N的EN1,EN2
	GPIO_InitTypeDef GPIO_InitStructure;
	TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	TIM_OCInitTypeDef  TIM_OCInitStructure;

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);
 	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA  | RCC_APB2Periph_AFIO, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_1|GPIO_Pin_2;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOA, &GPIO_InitStructure);


	TIM_TimeBaseStructure.TIM_Period = 899;
	TIM_TimeBaseStructure.TIM_Prescaler =0;
	TIM_TimeBaseStructure.TIM_ClockDivision = 0;
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

	TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2;
 	TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;
	TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;


	TIM_OC2Init(TIM2, &TIM_OCInitStructure);
	TIM_OC3Init(TIM2, &TIM_OCInitStructure);


	TIM_OC2PreloadConfig(TIM2, TIM_OCPreload_Enable);
	TIM_OC3PreloadConfig(TIM2, TIM_OCPreload_Enable);


	TIM_Cmd(TIM2, ENABLE);
}
//TIM_SetCompare2 TIM_SetCompare3的数值分别对应左右两边的速度,可自行调整
void run()
{

		TIM_SetCompare2(TIM2,380);
   	TIM_SetCompare3(TIM2,380);
   IN1 = 1;
	 IN2 = 0;

	 IN3 = 1;
	 IN4 = 0;
}
void back()
{
	TIM_SetCompare2(TIM2,300);
	TIM_SetCompare3(TIM2,300);

   IN1 = 0;
	 IN2 = 1;

	 IN3 = 0;
	 IN4 = 1;
}
void right()
{
	TIM_SetCompare2(TIM2,400);
	TIM_SetCompare3(TIM2,400);

   IN1 = 1;
	 IN2 = 0;

	 IN3 = 0;
	 IN4 = 0;
}
void left()
{
	TIM_SetCompare2(TIM2,400);
	TIM_SetCompare3(TIM2,400);

   IN1 = 0;
	 IN2 = 0;

	 IN3 = 1;
	 IN4 = 0;
}
void turn()
{
	TIM_SetCompare2(TIM2,250);
	TIM_SetCompare3(TIM2,250);

   IN1 = 0;
	 IN2 = 1;

	 IN3 = 1;
	 IN4 = 0;
}
void stop()
{

   IN1 = 0;
	 IN2 = 0;

	 IN3 = 0;
	 IN4 = 0;
}

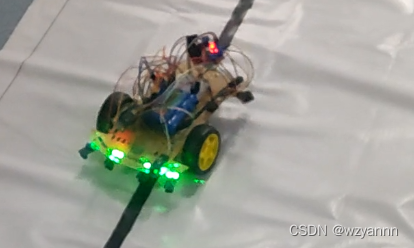

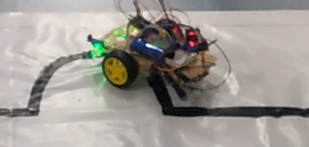

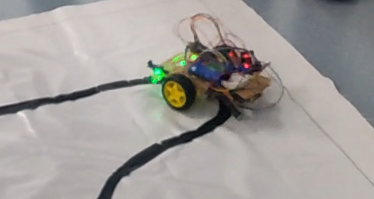

四.效果展示

本设计无需pcb板,全部由杜邦线和模块进行连接。
请添加图片描述
请添加图片描述
请添加图片描述
