【51单片机Keil+Proteus8.9】AT89C51+7段数码管两位计数器

  两位计数器显示

• 设计思路

电路设计

1. 使用AT89C51单片机，外部引出两个管脚P3^3和P3^4当作按钮分别作为start和stop，对计时状态进行控制，由于是两位计数器，引出两个管脚P3^0和P3^1作为两个数码管的片选信号，工作时快速交替利用人眼视觉暂留效应实现不间断显示。
2. 显示屏选用共阳极7段两位数码管7seg-mpx2-ca-blue，将其A至G引脚接至单片机AT89C51单片机的P2组引脚，工作时单片机向显示屏发出数据，进行计数值的显示。

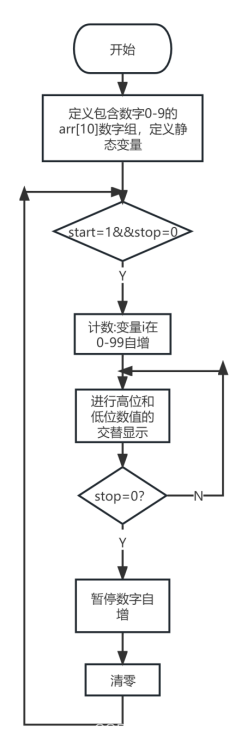

代码设计

1. 根据共阳极数码管特性，提前在函数内部定义一个arr[10]数组，以16进制形式包含了0-9数值的数据，使用时直接调用数组中的一个就可以。
2. 定义了一个时间延时函数delay(int d)，用于作为计数器两位数值高位和低位的交替时间。
3. 利用整型变量i从0-99自增作为时间，将i/10就可以得到高位的值，i%10就得到低位的值，从而完成计数。

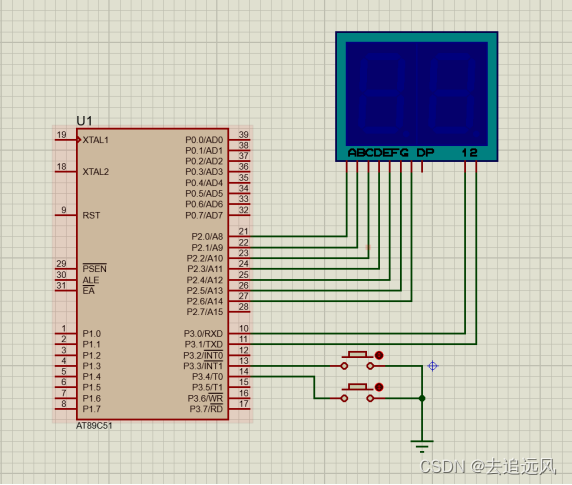

• 原理图
•
• 测试过程及结果说明

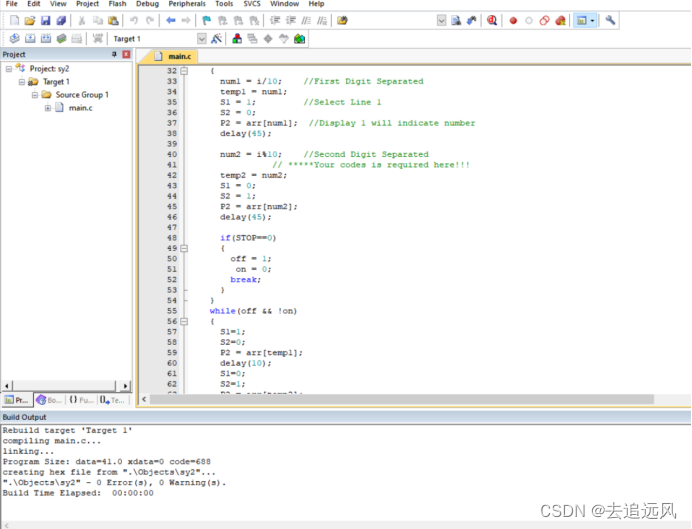

• 1.在keil端进行代码编写，将实验代码进行编译，结果正确无任何错误。

•

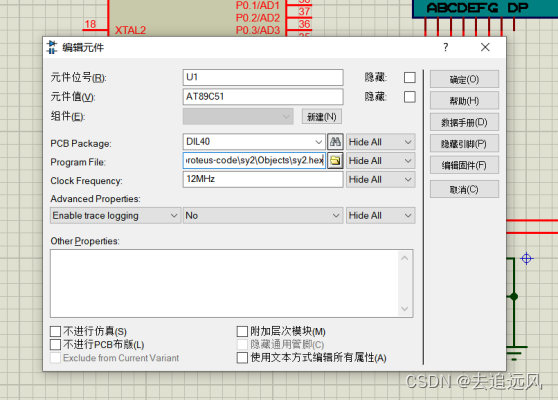

• 2.打开Proteus软件，绘制原理图，放置元件，双击AT89C51单片机芯片，将keil端编译之后生成的HEX文件加载到芯片内。

•

• 启动仿真

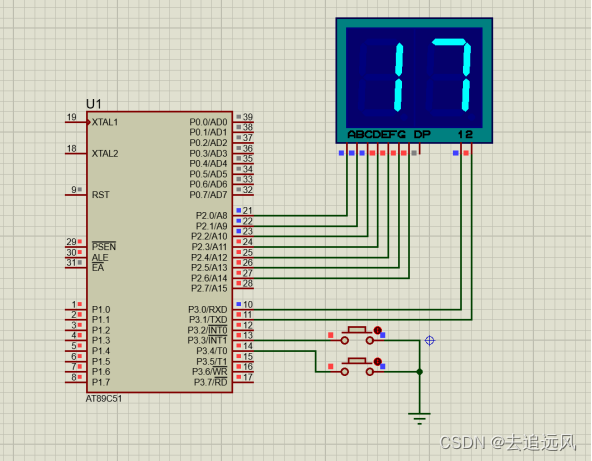

  按下第一个按钮，即P3^3对应的start按钮，电路开始计数，显示屏开始显示数字并自增，如下图

•

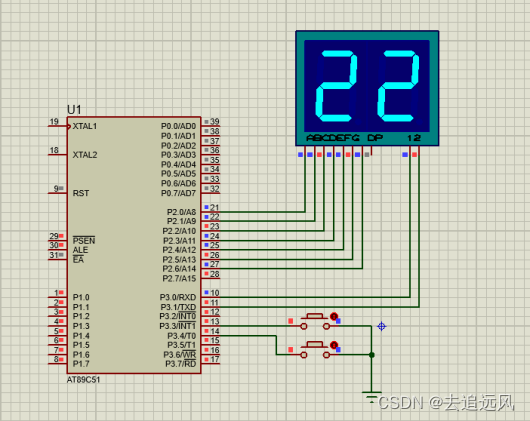

• 然后按下第二个按钮，即P3^4对应的stop按钮，电路暂停计数，显示屏数字保持不变，如下图

•

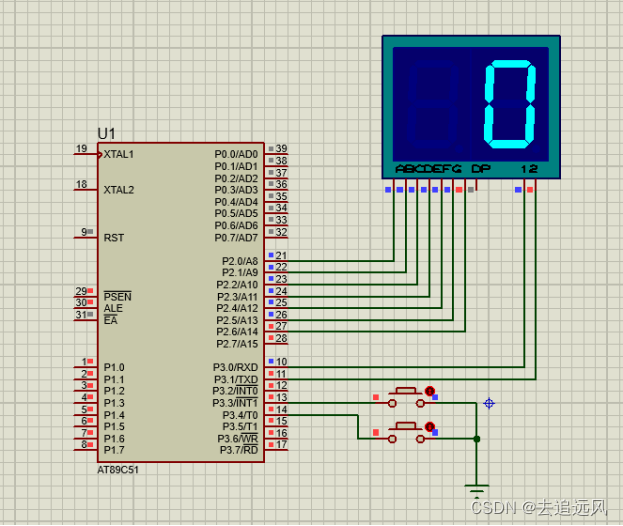

• 最后按下第一个按钮start，电路从0开始计数

•

•

• #include<reg51.h>

  sbit S1 = P3^0; // Select line 1 for Display 1

  sbit S2 = P3^1; // Select Line 2 for Display 2

  sbit START = P3^3; //START

  sbit STOP  = P3^4; //STOP

  void delay(int d)

  {

  int i,j;

  for(i=0;i<d;i++)

  for(j=0;j<255;j++);

  }

  void main()

  {

  //DPδÁ¬½Ó£¬×î¸ßλÈÎÒâ

  int arr[10] = {0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8,0x80, 0x90}; // ******Your codes is required here!!!

  int i,on,off;

  static int num1,num2,temp1,temp2;

  while(1){

  if ((START==0)&&(STOP==1))

  {

   on = 1;

  off = 0;

  }

  else

  {

   on = 0;

  off = 1;

  }

  while(on && !off)

  {

  for(i=0;i<100;i++)

  {

  num1 = i/10;    //First Digit Separated

  temp1 = num1;

  S1 = 1; //Select Line 1

  S2 = 0;

  P2 = arr[num1];  //Display 1 will indicate number

  delay(45);

  num2 = i%10;    //Second Digit Separated

                  // *****Your codes is required here!!!

  temp2 = num2;

  S1 = 0;

  S2 = 1;

  P2 = arr[num2];

  delay(45);

  if(STOP==0)

  {

  off = 1;

   on = 0;

  break;

  }

  }

  while(off && !on)

  {

  S1=1;

  S2=0;

  P2 = arr[temp1];

  delay(10);

  S1=0;

  S2=1;

  P2 = arr[temp2];

  delay(30);

  if (START==0)

  {

  off = 0;

   on = 1;

  break;

  }

  }

  }

  }

  }

  #include<reg51.h>
  sbit S1 = P3^0; // Select line 1 for Display 1
  sbit S2 = P3^1; // Select Line 2 for Display 2
  sbit START = P3^3; //START
  sbit STOP  = P3^4; //STOP
  void delay(int d)
  {
  	int i,j;
  	for(i=0;i<d;i++)
  	for(j=0;j<255;j++);
  }
  void main()
  {
  	//DPδÁ¬½Ó£¬×î¸ßλÈÎÒâ
  	int arr[10] = {0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8,0x80, 0x90}; // ******Your codes is required here!!!
  	int i,on,off;
  	static int num1,num2,temp1,temp2;
  	while(1){
  	if ((START==0)&&(STOP==1))
  	{
  		 on = 1;
  		off = 0;
  	}
  	else
  	{
  		 on = 0;
  		off = 1;
  	}
  	while(on && !off)
  	{
  		for(i=0;i<100;i++)
  		{
  			num1 = i/10;    //First Digit Separated
  			temp1 = num1;
  			S1 = 1;					//Select Line 1
  			S2 = 0;
  			P2 = arr[num1];  //Display 1 will indicate number
  			delay(45);

  			num2 = i%10;    //Second Digit Separated
                  // *****Your codes is required here!!!
  			temp2 = num2;
  			S1 = 0;
  			S2 = 1;
  			P2 = arr[num2];
  			delay(45);

  			if(STOP==0)
  			{
  				off = 1;
  				 on = 0;
  				break;
  			}
  		}
  		while(off && !on)
  		{
  			S1=1;
  			S2=0;
  			P2 = arr[temp1];
  			delay(10);
  			S1=0;
  			S2=1;
  			P2 = arr[temp2];
  			delay(30);
  			if (START==0)
  			{
  				off = 0;
  				 on = 1;
  				break;
  			}
  		}
  	}

  }
  }

  可私信获取项目文件
