【微机接口】8254的控制字与编程方法

两种控制字：

方式控制字：

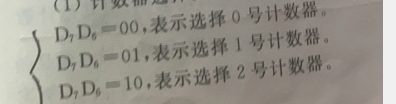

8位，D7D6用于选择计数器

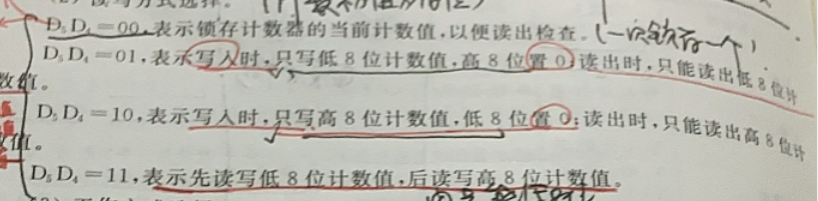

D5D4用于选择读写方式

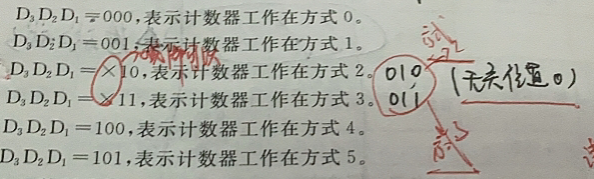

 D3D2D1用于选择工作方式

 D0用于选择数制

如果使用二进制计数，计数初值最大值为65536（0000H) 初值取值范围为0000H~FFFFH

如果使用BCD计数，计数初值最大值为10000,（0000H)  初值取值范围为0000H~9999H

 读出控制字：

 D7D6为11，表示为读出控制字

D5，COUNT  非为0表示锁存计数值

D4，STATUS 非为0表示锁存计数器状态信息

如果读出命令仅锁存相应计数器的状态信息，则对相应计数器端口进行一次读操作，即可读出状态信息

如果读出命令仅锁存相应计数器的计数值，则对相应计数器端口进行两次读操作，依次读出计数值的低8位和高8位

如果读出命令仅锁存相应计数器的计数值，则对相应计数器端口执行三次读操作，第一次读出状态信息，第二次读出当前计数器的低8位，第三次读出当前计数器的高8位。

读出命令能同时锁存几个计数器的计数值。？？？？？

8254初始化编程：

（1）向控制字寄存器写入方式控制字

（2）向使用的计数器写入计数初值

设8254端口地址为40H~43H，要求2号计数器工作在方式1，计数初值为十进制数4000，试写出初始化程序段。

40H：0号计数器，41H：1号计数器，42H：2号计数器，43H：控制字寄存器

2号计数器：D7D6=10

方式1：D3D2D1=001

解法一：

使用BCD计数：D0=1

十进制数4000，BCD表示为4000H，高8位为40H，低8位为00H。所以可以只写高8位，D5D4=10

所以方式控制字为10100011即0A3H(注意前面带0)

;写入端口43H
MOV AL,0A3H
OUT 43H,AL;    AL/AX用来IO端口的读写
;写计数器的高8位,低8位自动补0
MOV AL,40H
OUT 42H,AL;

解法二：

使用BCD计数，D0=1，可以先写低8位，后写高8位，D5D4=11

方式控制字为10110011即B3H

注意：！！！D5D4先写低8位后写高8位，而不是先写高8位，后写低8位。

MOV AL,B3H
OUT 43H,AL

MOV AL,0
OUT 42H,AL

MOV AL,40H
OUT 42H,AL

注意：程序中BCD码的表示

MOV AX，1234H     1234H表示BCD码(注意加H)

MOV AX，1234        1234表示二进制数

当计数初值大于9999时，只能使用二进制，否则使用BCD码和二进制都可以。

解法三：

使用二进制数，D0=0,D5D4=11,低8位和高8位不能不写

方式控制字：10110010B即B2H

A:1010，B：1011，C：1100，D：1101，E：1110，F：1111

MOV AL,0B2H
OUT 43H,AL

MOV AX,4000  ;4000为二进制数
OUT 42H,AL
MOV AL,AH
OUT 42H,AL

读取当前计数值：

方法1：D7D6=计数器编号，D5D4=00，D3D2D1D0=XXXX，锁存相应计数器的当前计数值，然后对相应的计数器端口进行两次读操作，依次读出计数值的低8位和高8位。

方式2：通过读出命令

例：设8254端口地址为40H~43H，试写出程序段，读取2号计数器当前计数值

读出命令：10，00， 0000=80H

;读出命令
MOV AL,80H
OUT 43H,AL


;读取低8位
IN AL,42H
MOV CL,AL


;读取高8位
IN AL,42H
MOV CH,AL

外扩8254应用举例：

给定2兆信号，在ISA总线上外扩一片8254。口地址为218H~21BH，要求：

设计硬件电路，编程产生8KHZ方波和1.6KHZ的连续脉冲。

解：

0号计数器初值N0=2兆/8k=250<256(所以最多只有8位)，工作在方式3、

1号计数器初值N0=2兆/1.6K=1250，有16位，工作在方式2。

所以0号计数器方式控制字 ： 00(0号计数器)，01(只写低8位)， 011（方式3） 0（二进制）

所以1号计数器方式控制字 ： 01(1号计数器)，11(高8位和低8位)，010（方式2），0（二进制）

8254的初始化：

；写入方式控制字

MOV DL,21BH；出错

MOV DX,21BH

MOV AL,16H

OUT AL,DX;出错

OUT DX,AL;CPU把AL的内容送入端口DX

；0号计数器写入计数初值

MOV AL,250

MOV DX,218H

OUT AL,DL;出错

OUT DX,AL

；写入方式控制字

MOV DX,21BH

MOV AL,74H

OUT AL,DL;出错

OUT DX,AL

；1号计数器写入计数初值

MOV AX,1250

MOV DX,219H

;写低8位

OUT AL,DX;出错

OUT DX,AL

；写高8位

MOV AL,AH

OUT AL,DX；出错

OUT DX,AL

in、out 方向从右向左

使用DX存放4字节的端口地址
