首先我们需要知道我们为什么要学习硬件？
答案当然是为了钢铁侠的浪漫啊！哪个工程师不喜欢性感的盔甲呢？
学习顺序为：电阻、电容、电感(变压器)、保险、二极管(整流桥)、三极管、接插件、蜂鸣器、IGBT、电源转换器件、晶振、继电器、光耦、缓冲器、触发器、计数器、隔离放大器、运放、电压基准源、555定时器。
从基础到高级，层层深入。功夫在事外，本章有很多不足，讲解不够深入，欢迎评论区或私信讨论。
都点开看看了，整理不易，白嫖不太好吧。求一个小小的赞！！！

电阻

电阻的分类

常见的有：贴片电阻（最常用的）、压敏电阻、功率电阻
此外，还有碳膜电阻，金属膜电阻，柱形贴片电阻，电阻排，光敏电阻，水泥电阻，绕线陶瓷电阻

什么是电阻：.导体对电流通过的阻碍作用。导体的电阻随长度、截面大小、温度和导体成分的不同而改变。单位是欧姆。（伏安特性）电阻是对导体导电特性的描述！（平时口语中指代电阻器）
伏安特性：伏安特性曲线图，纵坐标表示电流，横坐标表示电压，以此画出的I-U图像叫做导体的伏安特性曲线图，常用来研究导体的电阻变化规律
线性 R=U/I
非线性电阻：如压敏电阻，热敏电阻
电阻基本参数：

阻值，
额定功率（P=I^2*R 一般使用1/4w和1/8w的，表示一种耐电流能力）,
允许误差

常见的电阻的表示有：色环电阻识别方法（色标法）与直标法
常见的电阻测量方式有：万能表和数字电桥

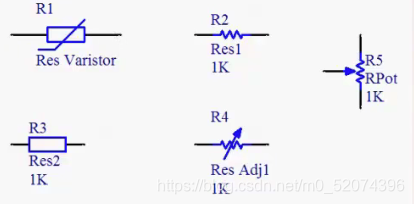

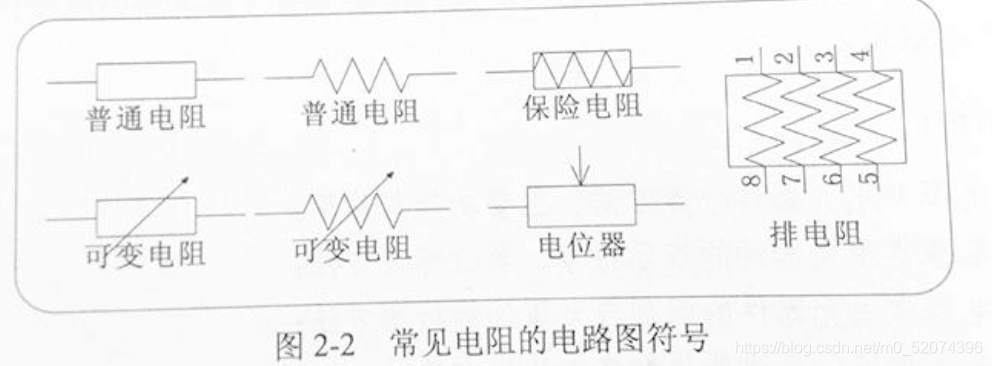

电阻在原理图中的表示方法：PCB原理图表示：R1压敏电阻，R3普通电阻，R4 （Res Adj1） 可变电阻，R5滑动电阻

电阻的功能：

分压
限流
测温
防浪涌

如何选择电阻：

1.功能；
2.主要参数（阻值，功率，精度）；
3.电压

压敏电阻

压敏电阻器是一种具有瞬态电压抑制功能的元件，可以用来代替瞬态抑制二极管、齐纳二极管和电容器的组合。压敏电阻器可以对IC及其它设备的电路进行保护，防止因静电放电、浪涌及其它瞬态电流(如雷击等)而造成对它们的损坏。使用时只需将压敏电阻器并接于被保护的IC或设备电路上，当电压瞬间高于某-数值时，压敏电阻器阻值迅速下降，导通大电流，从而保护IC或电器设备;当电压低于压敏电阻器工作电压值时，压敏电阻器阻值极高，近乎开路，因而不会影响器件或电器设备的正常工作。
原理：压敏电阻器广泛地应用在家用电器及其它电子产品中，起过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等作用。
采用压敏电压器进行电路浪涌和瞬变防护时的电路连接图。对于压敏电阻的应用连接，大致可分为四种类型:

第一种类型是电源线之间或电源线和大地之间的连接。作为压敏电阻器，最具有代表性的使用场合是在电源线及长距离传输的信号线遇到雷击而使导线存在浪涌脉冲等情况下对电子产品起保护作用。一般在线间接入压敏电阻器可对线间的感应脉冲有效，而在线与地间接入压敏电阻则对传输线和大地间的感应脉冲有效。若进一步将线间连接与线地连接两种形式组合起来，则可对浪涌脉冲有更好的吸收作用。
第二种类型为负荷中的连接。它主要用于对感性负载突然开闭弓|起的感应脉冲进行吸收，以防止元件受到破坏。- 般来说，只要并联在感性负载上就可以了，但根据电流种类和能量大小的不同，可以考虑与R - C串联吸收电路合用。
第三种类型是接点间的连接。这种连接主要是为了防止感应电荷开关接点被电弧烧坏的情况发生，- 般与接点并联接入压敏电阻器即可。
第四种类型主要用于半导体器件的保护连接。这种连接方式主要用于可控硅、大功率三极管等半导体器件，一般采用与保护器件并联的方式，以限制电压低于被保护器件的耐压等级，这对半导体器件是-种有效的保护。

热电偶

工作原理：如果两种不同成分的均质导体形成回路，直接测温端叫测量端，接线端子端叫参比端，当两端存在温差时，就会在回路中产生电流，那么两端之间就会存在Seebeck热电势，即塞贝克效应。热电势的大小只与热电偶导体材质以及两端温差有关，与热电偶导体的长度、直径无关。
特点：构造简单、适用温度范围广、使用方便、承受热、机械冲击能力强以及响应速度快等特点，常用于高温区域、振动冲击大等恶劣环境以及适合于微小结构测温场合;但其信号输出灵敏度比较低，容易受到环境干扰信号和前置放大器温度漂移的影响，因此不适合测量微小的温度变化。

热敏电阻

热敏电阻，包括正温度系数(PTC)和负温度系数(NTC)热敏电阻。热敏电阻的主要特点是:①灵敏度较高，其电阻温度系数要比金属大10~ 100倍以上;②工作温度范围宽，常温器件适用于-55C~ 315C，高温器件适用温度高于315C (目前最高可达到2000C)低温器件适用于-273C~55C; ③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度;④使用方便，电阻值可在0.1~ 100k间任意选择;⑤易加工成复杂的形状，可大批量生产;⑥稳定性好、过载能力强。
由于半导体热敏电阻有独特的性能，所以在应用方面它不仅可以作为测量元件(如测量温度、流量、液位等)，还可以作为控制元件(如热敏开关、限流器)和电路补偿元件。热敏电阻广泛用于家用电器、电力工业、通讯、军事科学、宇航等各个领域，发展前景极其广阔。

tips:
热电偶是一对不同质地的材料配在- 块，温度变化时他们之间会产生不同的电动势(热电效应)，可以算出温度用来制作温度传感器。
热电阻是一个为热敏电阻，温度不同导电系数不同，也用于制作温度传感器。

电容器

电容的定义：通俗来说就是：电容是指容纳电荷的能力。科学的讲就是指在给定电位差下自由电荷的储藏量，记为C，国际单位是法拉（F）。一般的，电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。

电容器所带电量Q与电容器两个极板之间的电势差U的比值，就叫做电容器的电容。

组成：两个相互靠近的导体，中间夹一层不导电的绝缘介质，这就构成了电容器。当电容器的两个极板之间加上电压时，电容器就会储存电荷。

基本参数：
标称电容量和容差、
额定电压、
绝缘电阻、
损耗率

计算公式：C=Q/U （单位F/uF/nF/pF）// Q是单极板的带电量，U是两板之间的电势差。

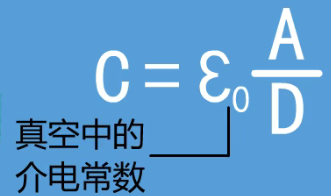

决定式：
A是面积，D是距离。高中的公式，S与A是一样的。
介电常数：物质的介电常数使得电容可以做的非常小，容值还挺大。 （做电容极板的必须是绝缘体）
介电强度：耐受电压，击穿所需的电压。
介电损耗：极化分子的位移电流，高频电路需要特别注意。

表示方法：直标法，色标法
电容的检测：电桥法，万用表电容挡；
电容好坏的检测：将数字万用表拨至蜂鸣器档，用两支表笔分别与被测电容器C的两个引脚接触，应能听到一阵短促的蜂鸣声，随即声音停止，同时显示溢出符号“1”。接着，再将两支表笔对调测量一次，蜂鸣器应再发声，最终显示溢出符号“1”，此种情况说明被测电解电容基本正常。此时，可再拨至”20M“或“200M”高阻档测量一下电容器的漏电阻，即可判断其好坏。
原理图表示：

电容的特点：1）隔直通交 2）电容器上的电压不能突变。
电容的作用：储能，滤波，推耦，旁路，LC谐振。
如何选择电容：1.功能；2.材质；3.电容容值，电压值。

电感

什么是电感：电感是闭合回路的一种属性，是一个物理量。当电流通过线圈后，在线圈中形成磁场感应，感应磁场又会产生感应电流来抵制通过线圈中的电流。这种电流与线圈名。它是描述由于线圈电流变化，在本线圈中或在另一线圈中引起感应电动势效应的电路参数。电感是自感和互感的总称。提供电感的器件称为电感器。
电感值是带你干的固有属性，与电路中的频率和电流无关。只于其组成有关，类似电阻的概念，与电压电流无关，与材质有关。
通常我们平时说的电感指电感器。
电感器：(Inductor)是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感的用字母L表示
电感的特性：电感器具有一定的电感，它只阻碍电流的变化。如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。理想的电感没有损耗。通直流阻交流
电感的组成：漆包线或纱包线 骨架或磁芯或铁芯
电感的单位是H（mH uH nH） 通常直接表示电感量是有3R3（3.3uH R表示小数点，跟电阻没关系）

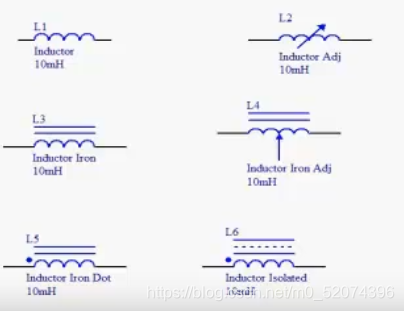

电路图表示：
电感的分类：

按照封装形式分类：贴片电感、插件电感
按照频率分类：高频电感、中频电感和低频电感
按照用途分类：震荡电感、隔离电感、滤波电感

电感的作用：

滤波

电感和电容的不同
电感通直流阻交流，电流不突变（适用于电流大，电压小的电路）；电容隔直通交，电压不突变（适用于电压大，电流小的电路）
电感的阻抗与频率成正比，电容的阻抗与频率成反比，所以电感可以阻遏高频通过，电容可以阻遏低频通过。二者适当组合，就可以过滤各种频率信号。
电容滤波属于电压滤波，是直接储存脉动电压来平滑输出电压，输出电压高，接近交流电压峰值；适用于小电流，电流 越小滤波效果越好。
电感滤波属于电流滤波，是靠通过电流产生电磁感应来平滑输出电流，通常输出电压低，低于交流电有效值；适用于大电流，电流越大，滤波效果越好。电感和电容很多特性是恰恰相反的。

震荡
能产生大小和方向都随周期发送变化的电流叫振荡电流，能产生振荡电流的电路叫振荡电路。其中最简单的振荡电路叫LC回路

延迟

变压器 ：利用电磁感应原理改变交流的的装置

变压器的主要构件：初级线圈、次级线圈、磁芯
变压器原理：翻百度、高中物理书
生活中的应用：电焊，特高压
变压器的分类：

按照用途分：

1、电力变压器：用于输配电系统的升、降电压。
