JPEG编码原理与解码分析

目录

一、实验目的

二、实验原理

三、实验内容

四、实验结果

---

一.实验目的

掌握JPEG编解码系统的基本原理。初步掌握复杂的数据压缩算法实现，并能根据理论分析需要实现所对应数据的输出。

二.实验原理

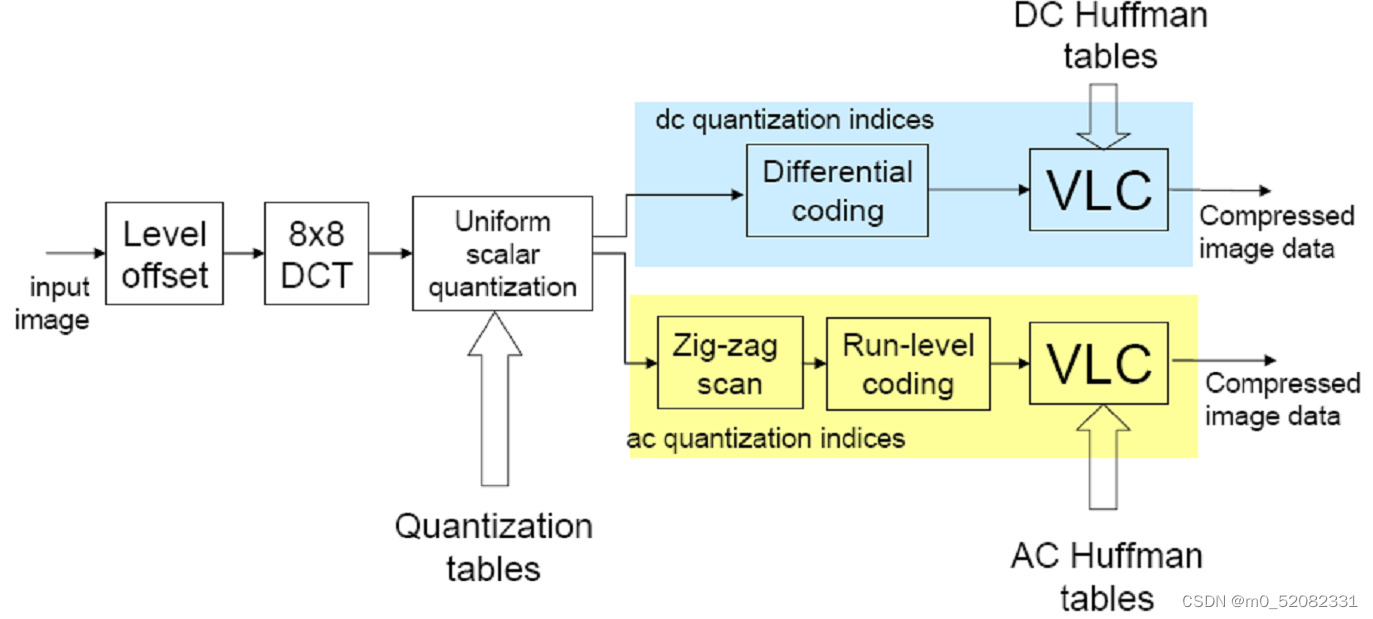

JPEG编码原理

 1.零偏置

    对于灰度级为2n 的像素，通过减去2(n-1)，将无符号整数变为有符号数，以将绝对值大的数出现的概率大大减小，提高编码效率

2.DCT变换

   对每个单独的彩色图像分量，把整个分量图像分成8*8的图像块，作为二维离散余弦变换DCT的输入，并进行DCT变换。以实现能量集中和去相关，便于去除空间冗余，提高编码效率。DCT是一种无损变换，也无法对图像进行压缩，这样做的目的是在为下一步的量化做准备。

3.量化

   量化是编码流程中唯一会引入误差也是唯一会带来压缩效果的步骤。　由于人眼对亮度信号比对色差信号更敏感，因此JPEG使用了两种量化表：亮度量化值和色差量化值。根据人眼对低频敏感，对高频不太敏感的视觉特性，对低频部分采取较细的量化，对高频部分采取较粗的量化，减少了视觉冗余。量化矩阵并不是固定的，可以根据要求的质量的不同而进行调整。

4.DC系数

    经过8*8DCT变换后，DC直流系数的数值都比较大，且相邻图像块之间的DC系数变化不大，因此JPEG算法使用了差分脉冲调制编码DPCM技术对相邻图像块之间的量化DC系数的差值DIFF进行编码。

5.AC系数

    经过DCT变换后，AC系数大多集中在左上角的低频分量区，因此采用Z字形按频率的高低顺序读出可以出现很多连零的情况，便于使用游程编码，若最后的数据均为０，则直接给出EOB。

6.Huffman编码

  对DC系数DPCM的结果和AC系数RLE的结果进行Huffman编码，类别ID采用一元码编码，类内索引采用定长码编码。共有亮度DC、亮度AC、色差DC、色差AC四张码表。

三.实验内容

1.JPG文件输出YUV文件

static void write_yuv(const char *filename, int width, int height, unsigned char **components)
{
  //将输出文件保存为可供YUVViewer观看的YUV文件
  FILE *F;
  char temp[1024];
  snprintf(temp, 1024, "%s.yuv", filename);
  F = fopen(temp, "wb");
  fwrite(components[0], width, height, F)
