典型周期性电信号的测量

目录

一．目的

二．原理分析

三．设备

四．硬件分析

---

一．目的

1. 加深理解周期性信号的有效值和平均值的概念，学会计算方法；
2. 了解几种周期性信号（正弦波、矩形波、三角波）的有效值、平均值和幅值的关系；
3. 掌握信号源的使用方法。

二．原理分析

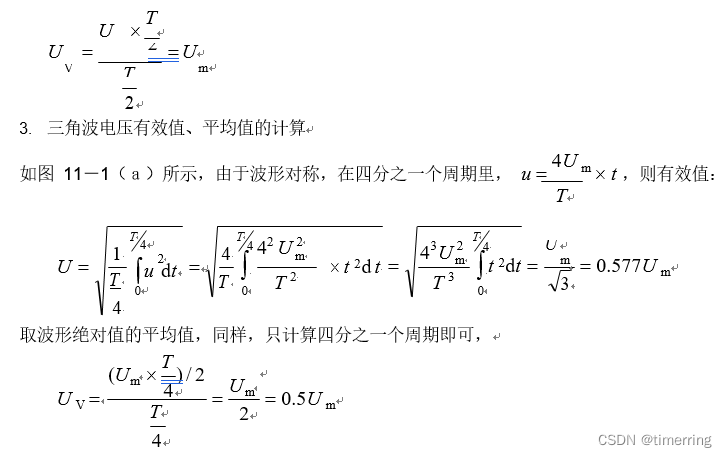

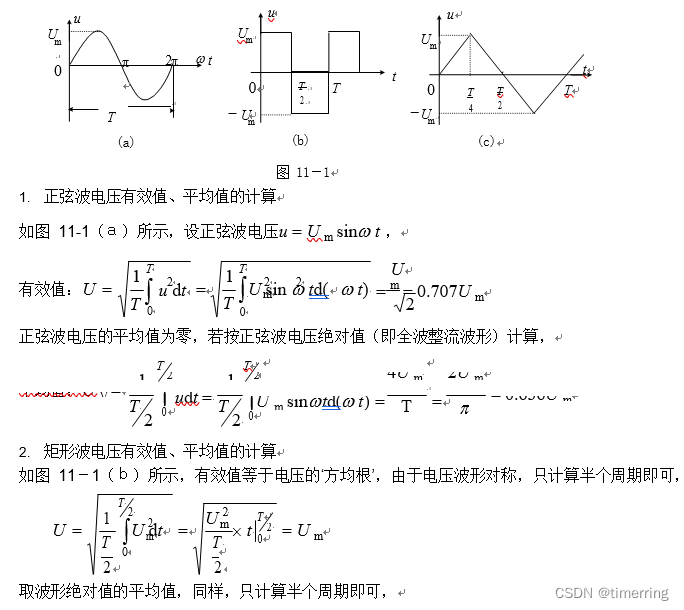

正弦波、矩形波、三角波都属于周期性信号，它们的电压波形如图 9－1（ａ）、（ｂ）、（ｃ）所示，图中各波形的幅值为 Uｍ，周期为 T。用有效值表示周期性信号的大小（作功能力），平均值表示周期性信号在一个周期里平均起来的大小，本实验是取波形绝对值的平均值，它们都与幅值有一定关系。

三．设备

1. 示波器（自备）；
2. 信号源。

四．硬件分析

1.观测正弦波的波形和幅值

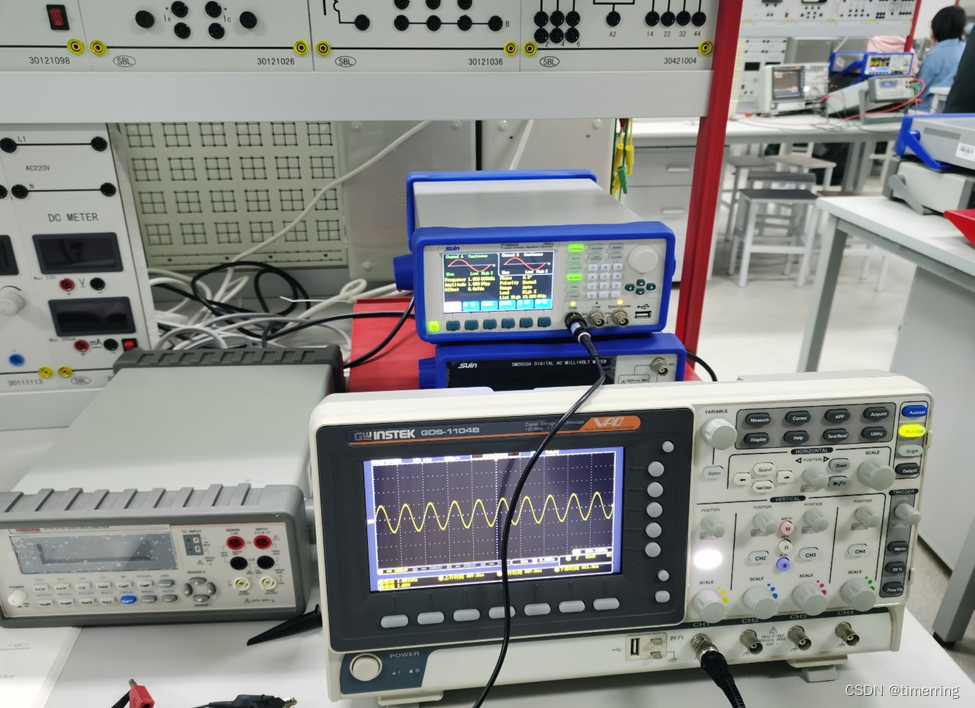

ａ.将信号源的‘波形选择’开关置正弦波信号位置上；

ｂ.将信号源的信号输出端与示波器连接；

ｄ.接通信号源电源，调节信号源的频率旋钮（包括‘频段选择’开关、频率粗调和频率细调旋钮），使输出信号的频率为１kＨz（由频率计读出），调节输出信号的‘幅值调节’旋钮，使信号源输出‘幅值’为１Ｖ，观察波形。

2.测矩形波的波形和幅值

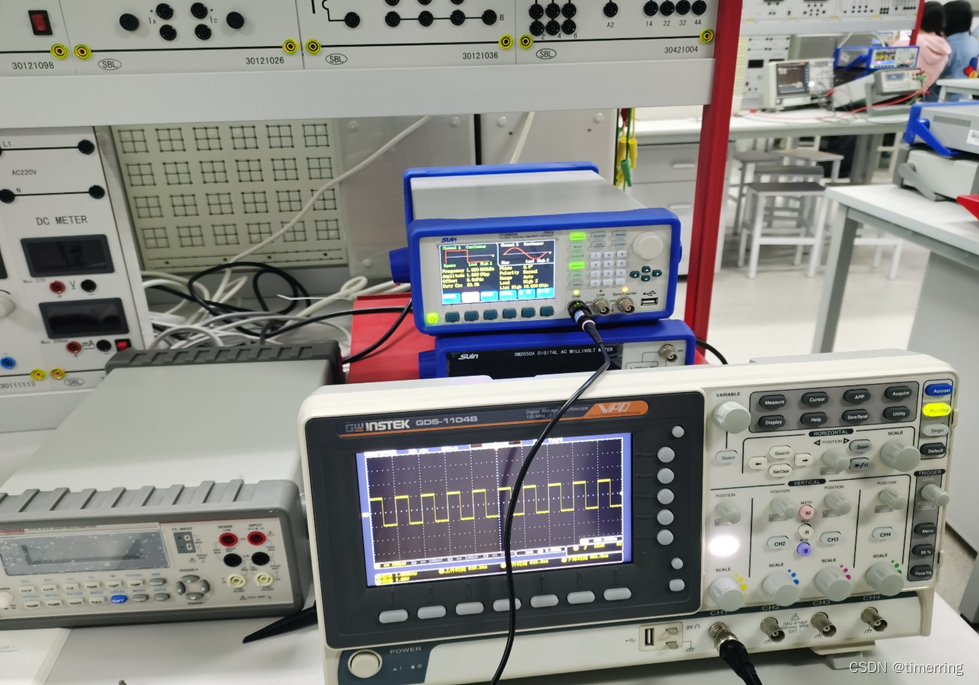

将信号源的‘波形选择’开关置方波信号位置上，重复上述步骤。

 3.观测三角波的波形和幅值

将信号源的‘波形选择’开关置锯齿波信号位置上，重复上述步骤。
