我最近在学习UML建模的画图,所以这篇文章主要是想说明一下如何通过EA画出用例图。
安装好EA后,打开EA新建一个工程,选择对应的视图,具体步骤见下图红色标注:

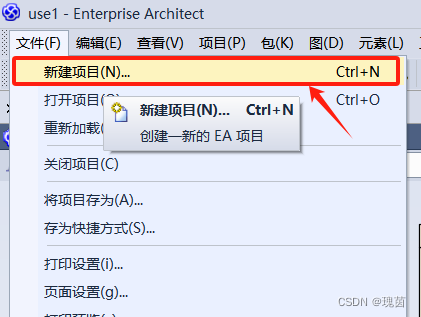

1、选择文件,新建项目

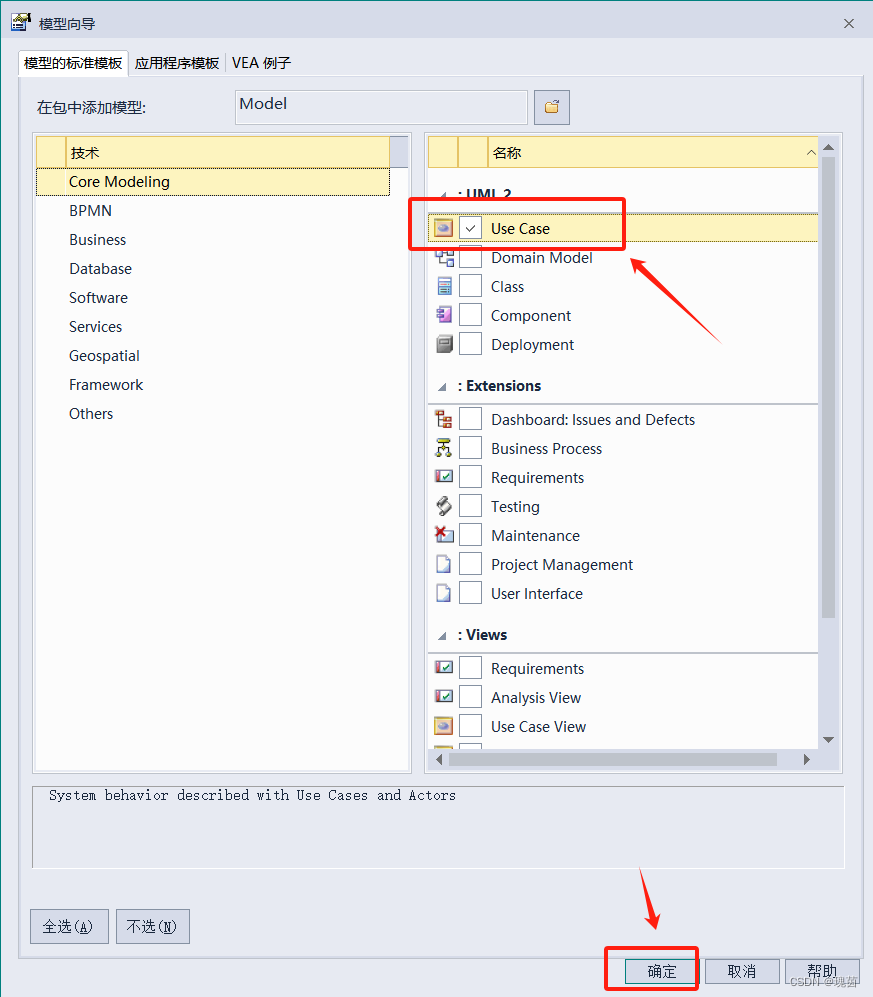

2、选择要保存的目录,在保存后会跳出选择模型的对话框,这里用例图我选择Use Case,不选择模型的话,也可以在建立包的时候选择,这里演示的是自动建包:

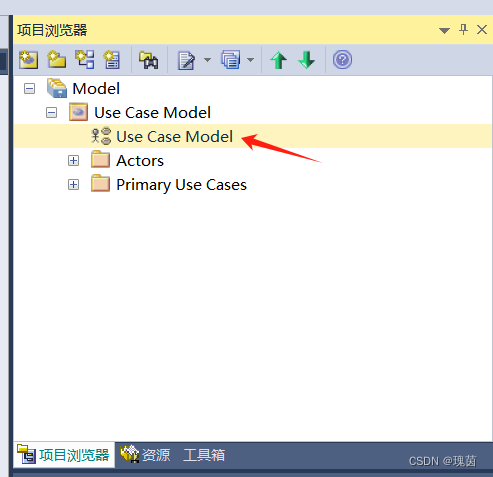

3、这里默认生成的 图、元素,都可以删除或改名;点击软件右侧的项目浏览器,找到Use Case Model,并点击它

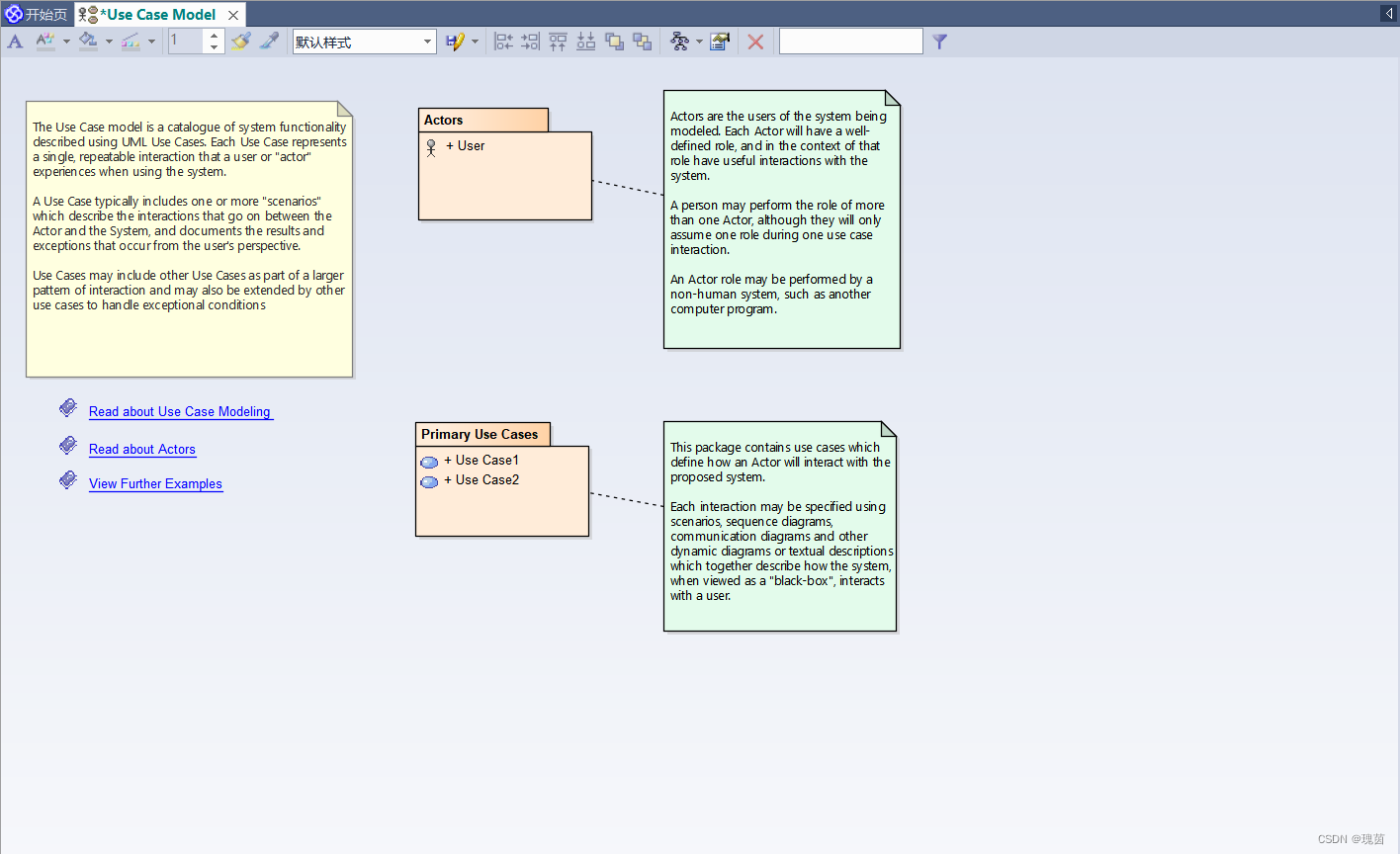

这个界面是对一些示范用例和建包原则进行一些说明,这些元素都可以删掉

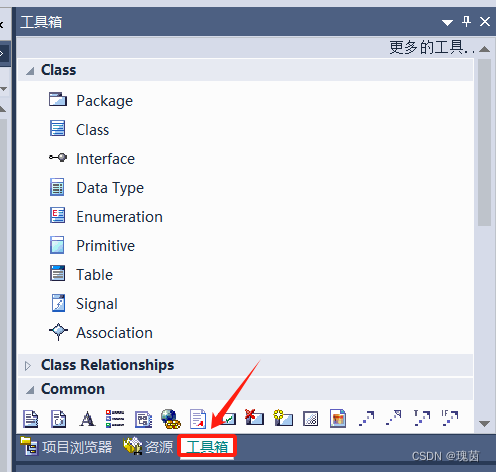

4、接下来,按ALT+5弹出工具箱,把它锁定在右侧方便画图:

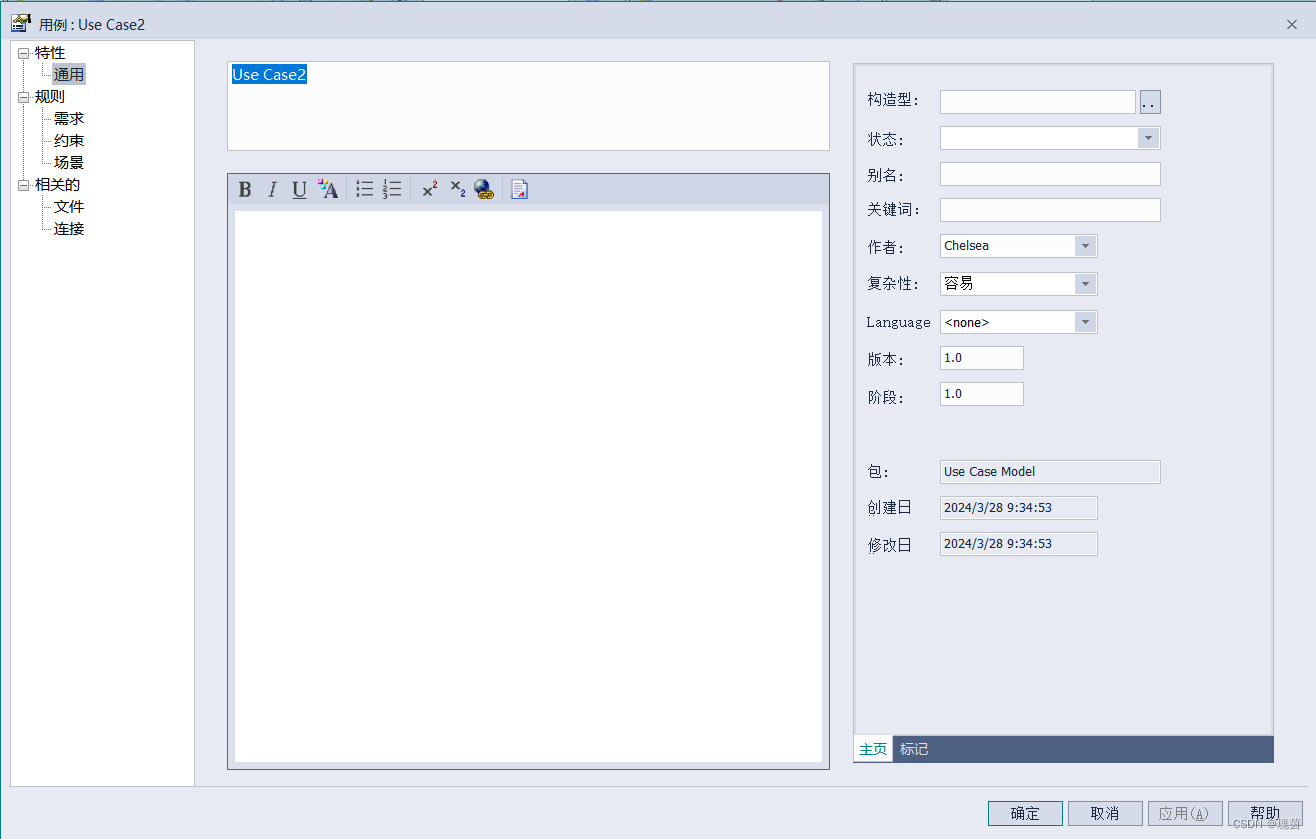

5、拖动工具栏里的Use Case画用例,改用例名:右键单击用例,-->特性,就能重新编写用例名了!
工具箱 use case relationships里选中用例关系连接器(鼠标放在图标上就能看到是什么了)

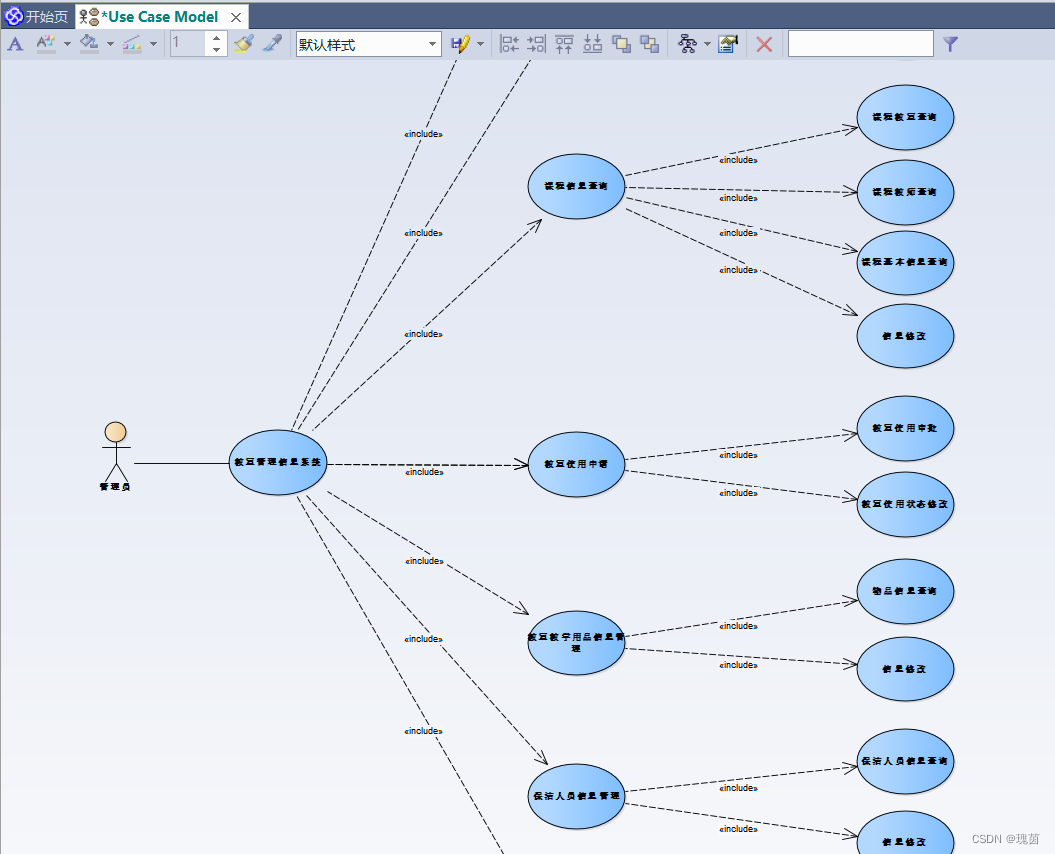

画吧!
