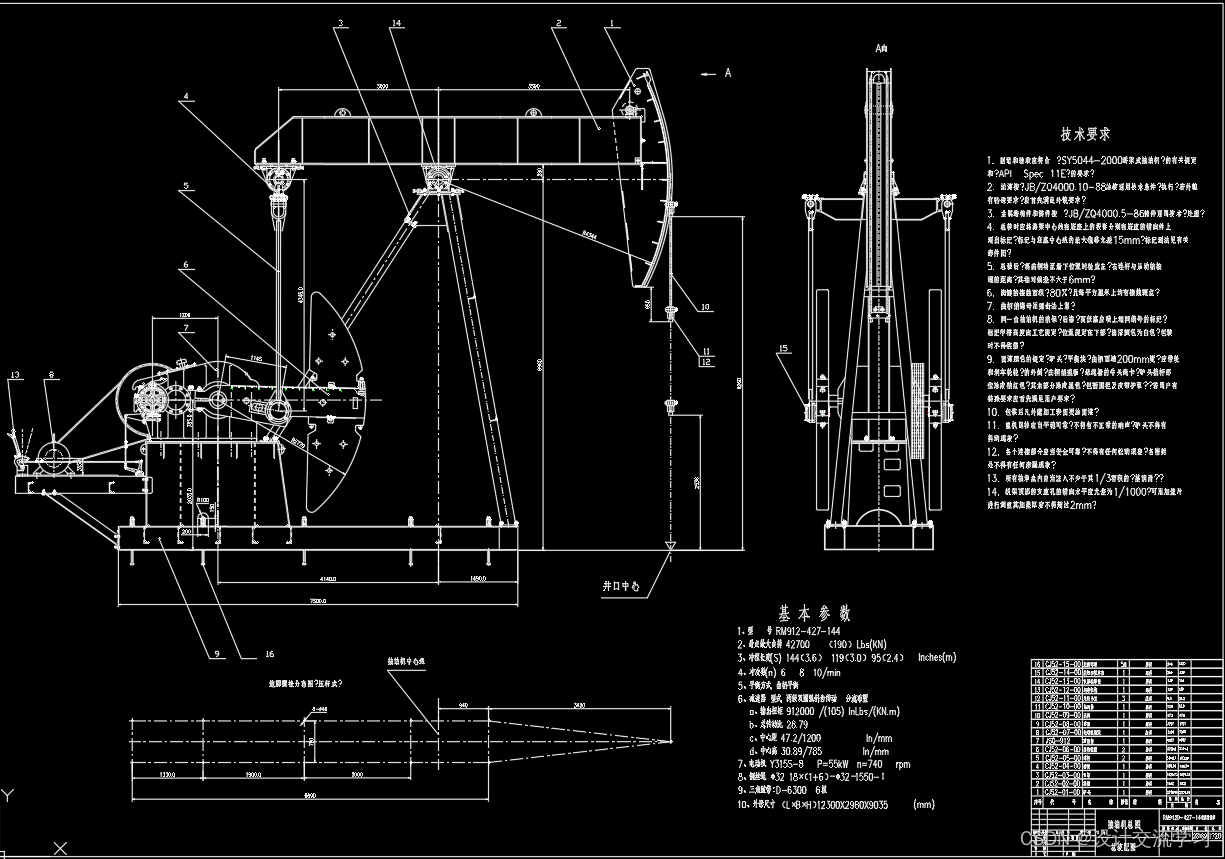

游梁式抽油机设计【课程设计（论文）+CAD总装图】

目 录

1设计任务书 1

1.1设计内容 1

2总体方案的设计 3

2.1抽油机设计原理的确定 3

2.2杆长尺寸的设计计算 4

2.3平衡方式的确定 5

2.4安装尺寸与机构相关参数 5

3游梁抽油机悬点载荷的计算 5

3.1游梁式抽油机悬点载荷计算

4主要部件的设计 6

4.1驴头 6

4.2游梁 7

4.3曲柄 9

4.4连杆 10

5 连接处设计………………………………………………………………………………………………..12

5.1驴头与游梁的连接 12

5.2游梁与支架的连接………………………………………………………………………………………12

5.3横梁与游梁的连接………………………………………………………………………………………13

5.4曲柄与配重的连接………………………………………………………………………………………15

参考文献 16

致谢 17

1  设计任务书

 1.1 设计内容

  完成抽油机中游梁、曲柄连杆尺寸的确定，并画出与之匹配的零件图和装配图

2 总体方案的设计

2.1抽油机设计原理的确定

    游梁式抽油机是有杆抽油系统的地面驱动装置，它由动力机、减速器、机架和连杆机构等部分组成。减速器将动力机的高速旋转运动变为曲柄轴的低速旋转运动;曲柄轴的低速旋转圆周运动由连杆机构变为驴头悬绳器的上下往复直线运动，从而带动抽油泵进行抽油工作。游梁式抽油机是机械采油设备中问世最早的抽油机机种，基本结构如图2-1-1所示：

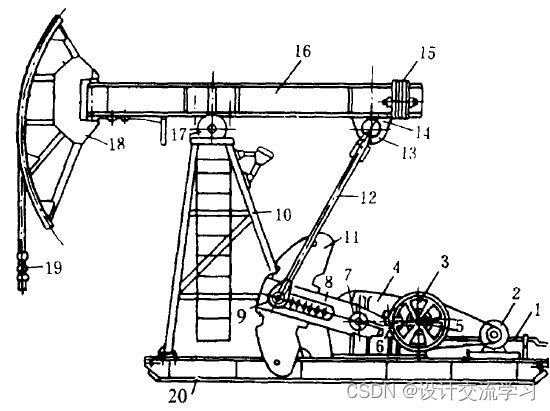

图1 常规游梁式抽油机基本机构图

1—刹车装置2一电动机3一减速器皮带轮4一减速器5一动力输入轴6一中间轴7一输出轴8一曲柄9一曲柄销10一支架11一曲柄平衡块12一连杆13一横梁轴14一横梁15一游梁平衡块16一游梁17一支架轴18一驴头19一悬绳器20一底座

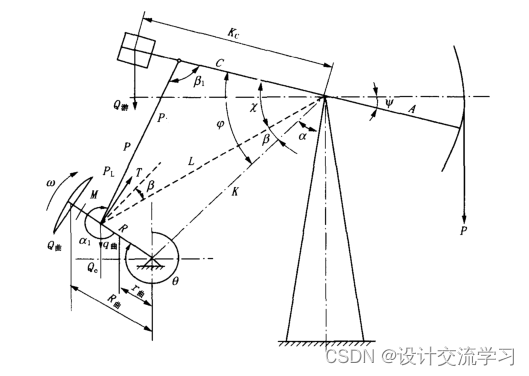

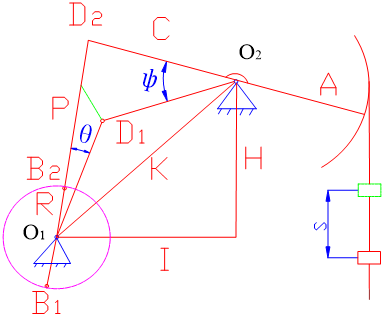

目前，常规式游梁抽油机采用的是四杆机构原理。国内外使用的游梁式抽油机四杆机构的循环主要有以下三种：对称循环、近似循环和非对称循环。在这里我们采用最简单的对称循环。

…………
